Плюсы и минусы
Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.
К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.
Подготовительные операции
Сразу же следует отметить, что в отличие от лазерного уровня, изготовленного в заводских условиях, самодельный аналог сможет выполнять лишь ограниченное число функций, а вернее всего одну – проецировать на стеновые поверхности точку, перемещая которую можно получать горизонтальную линию (методом соединения контрольных отметок при помощи шнура).
Ввиду чего подготовка к сооружению указанного прибора не займет много времени, а все что для этого понадобится – это запастись стандартными комплектующими:
- Детская лазерная указка (на батарейках);
- Строительный уровень пузырькового типа;
- Элементы для изготовления каркаса и опоры (лист фанеры или пластика, деревянные бруски, пористая резина с толщиной не менее 10 мм);
- Крепежные материалы (шурупы, саморезы, кабельные хомуты).
Законы физики в строительстве
На законе Паскаля о сообщающихся сосудах, знакомого нам со школьной скамьи, лежит принцип работы водного уровня. Ватерпас представляет собою прозрачную гибкую трубку с пластмассовыми колбами на концах, на которые нанесена разметка. Эти колбы являются контрольными сосудами, а положение воды определяет уровень относительно горизонта. Если уровень жидкости на обоих концах совпадает, то объекты находятся на одинаковой высоте .
Где приобрести водный уровень? Да в любом строительном магазине. Но уважающий себя мастер не откажется сделать его самостоятельно. Для этого нужно купить только прозрачный шланг соответственной длины. Колбы можно заменить одноразовыми шприцами .
Длина трубки зависит от объекта ремонта и варьируется от 2 метров до 30. Если это небольшая комната, например, ванная, то будет достаточно 6−8 метров. Для работы в частных домах, где есть большие залы, может быть нужна длина 20 и больше метров. Очень длинный шланг брать не рекомендуется, так как в работе он может скрючиваться, перегибаться, мешать, и результаты могут искажаться. Слишком короткий может провисать. Оптимальная длина, когда шланг свободно опускается по стене и свободно лежит на полу. Диаметр тоже может разниться от 5 мм до 2 см. Но очень маленький брать не стоит. Надо самому выбирать подходящий вариант.
Как использовать гидроуровень для фундамента?
Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.
Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.
Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.
Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки
Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно
Фото – как использовать гидроуровень для фундамента, bilta.net
Фото гидроуровня для фундамента, bilta.net
Фото – как сделать гидроуровень, bilta.net
Фото – как работает гидроуровень, bilta.net
Фото водяного уровня, bilta.net
Изготовление уровня с резервуаром
Процесс создания водяного уровня с резервуаром.
Необходимые элементы:
• виниловый шланг, внутренний диаметр которого равен 7,8 мм; • емкость для жидкости, объем которой составляет около 5 л (используйте подручные средства – пластиковую бутыль, если у нее толстые стенки, или ведро); • под шланг необходим штуцер, диаметр которого равен 9,4 мм; • под штуцер необходимы резиновые прокладки, наружный диаметр которых равен 31,3 мм, а внутренний – 12,5 мм; • чтобы закрутить штуцер, используйте 4 гайки и такое же количество шайб.
Пошаговые действия:
• проделайте в емкости для жидкости отверстие, диаметр которого равен 12,5 мм; • вставьте в него штуцер; • насадите прокладки на штуцер с каждой стороны емкости; • закрепите штуцер при помощи гаек и шайб; • места соединения обработайте герметиком; • заполните жидкостью емкость и шланг;
Все – водяной уровень готов к использованию! Как видите, все действительно очень просто!
Самостоятельное изготовление
Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:
- пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
- обрезка поршней от шприцев ножом;
- расширение отверстий шприца до диаметра шланга;
- установка иглы в соответствующие трубки.
Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.Это интересно: как пользоваться строительным уровнем. Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.
Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.
Как использовать гидроуровень для фундамента?
Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.
Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.
Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.
Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки
Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно
Как правильно пользоваться гидроуровнем
Как только приобрели в строительном центре вспомогательный инструмент в виде гидроуровня, следует провести некоторые процедуры. Подогреть воду и развести в ней небольшое количество мыльного раствора.
Содержимым заполнить шланги и снова промыть под краном чистой водой. Перед заполнением надо снять колбы. Это делается для того, чтобы со стен убрались все частицы, которые могли попасть при изготовлении, и обязательно будут мешать работе в плане точности измерения.
Подготовить дополнительные инструменты, без которых не обойтись при работе:
— небольшое ведро или банку. Всё зависит от длины шланги;
— любой краситель. Он визуально помогает при работе;
— маркер;
— строительная рулетка;
— шнур;
— деревянная планка.
Раскрутить шланг и потянуть его по всей длине, чтобы появилась его эластичность. Освободить от колб и наполнить прибор водой. Чтобы уменьшить время на заполнение, лучше использовать дистиллированную, кипячёную воду.
В них меньшее содержание кислорода. Если работы проводятся в зимнее время на улице, профессиональные строители советуют наполнять кишку использованной тормозной жидкостью.
При использовании дистиллированной или кипячёной воды, тормозной жидкости, один конец опускается в ёмкость, куда они налиты и поднимается на высоту. В работе обязательно должен быть помощник, который на расстоянии будет держать вторую часть кишки намного ниже по уровню.
Причём следует сделать несколько всасывающих движений, как в случае наполнения бензина из бака в ведро. Жидкая консистенция незамедлительно пойдёт вдоль всей кишки. Как только она пришла к финишу, немного еще слить её и только потом поднять и закрыть заглушку.
Некоторые новички-строители считают, что выиграют время и пытаются залить жидкую консистенцию из крана. Да, заполнение будет быстрее, но очень долго придётся удалять пузырьки. Ведь длина шланги может быть до 30 метров. Можно заполнять шланг при помощи лейки. Этот приём можно использовать при больших диаметрах.
После заполнения кишки, её тщательно осматривают. Если видны воздушные пространства, надо придавить внизу рукав и при постепенном подъёме гнать их наверх. Как только удостоверились в чистом наполнении, заглушки ставятся на место.

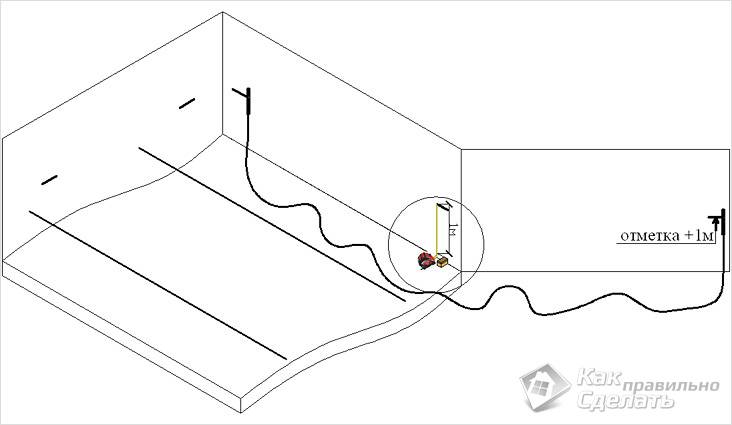

Алгоритм работ, как пользоваться гидроуровнем:
— допустим надо выставить уровень во всех комнатах, для заливки пола;
— выбрать удобную высоту на стене и устанавливаем колбу с метками, пусть это будет 2;
— её можно закрепить или держать неподвижно одному строителю;
— отмечаем маркером первую метку;
— помощник идёт к концу первой стены и прикладывает колбу;
— метка делается только тогда, когда у обоих будет совпадать ризка 2;
— между двумя точками натягивается шнур, и отбивается полоса. Можно воспользоваться деревянной планкой;
— так первая комната шаг за шагом будет отмечена;
— теперь следует перейти в следующую комнату;
— строитель остаётся с неподвижной колбой в предыдущей комнате, а помощник идёт в следующую;
— снова выравниваются сосуды до риски 2 и делается метка;
— на каждом промежутке делать дополнительные замеры пузырьковым уровнем, так как сообщающиеся сосуды дают погрешность на несколько мм;
— когда по всем комнатам уровень выставлен, в дело идёт рулетка;
— выбирается самая нижняя точка до пола, и делаются метки;
— шнуром отбивается полоса и можно приступать к заливке пола.
Если надо сделать выравнивание гидроуровнем потолка, работа проводится в обратном порядке. Рулеткой находится самая нижняя точка от потолка и по ней отбивается уровень.
Если выполняется кладка кирпича, всегда можно проверить высоту одного уровня. В этом случае, строитель на одной стороне кладки неподвижно выставляет одну колбу, а вторым концом рукава помощник регулирует следующую сторону. Здесь визуально будет видно, насколько горизонтально делается кладка кирпичом.
Работу с сообщающимися сосудами можно делать одному человеку. Тогда стоит применять крепление для первой колбы, а вторым регулировать высоту. Здесь есть один недостаток. Не будет возможности выставить уровень в другой комнате. Актуально это делать в маленьких помещениях, например, в ванной комнате, кухне и т д.
Выравнивание фундамента по горизонту
Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:
Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине
Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником
Один из вариантов крепления гидроуровня для отбивки фундамента.
Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).
Измерение разности высот углов фундамента.
Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой
При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот
Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.
Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается. поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой
Для предотвращения погрешностей нужно пользоваться именно относительными изменениями
Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.
После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам
При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции». Все отклонения указаны для отметок по высоте
Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича
Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича .
Как пользоваться
Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:
- На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
- Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
- Во время работы нельзя перегибать или наступать на трубку.
- Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
- После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.
Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:
- На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
- Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
- На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
- К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
- Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
- Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.
По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.
Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.
Принцип работы устройства
Суть измерений по гидростатическому уровню основывается на законе Паскаля о сообщающихся сосудах. Он гласит: в сообщающихся сосудах уровни однородной жидкости равны. Таким образом, заполненная водой трубка с колбами на концах используется, чтобы определить метки на одном уровне относительно горизонта. То есть колбы выступают контрольными сосудами, по их шкале делают отметки.
Казалось бы, все просто как дважды два. Однако даже небольшая погрешность может сыграть злую шутку. Например, когда определяют уровень плитки на разных стенах, ошибиться нельзя, иначе швы будут несимметричны. Точность результатов во многом зависит от подготовки устройства к работе, поэтому не стоит пренебрегать этим этапом. Расскажем об основных нюансах.
Как правильно использовать гидроуровень
В основе работы строительного приспособления лежит главный принцип взаимодействия сосудов сообщенных между собой. При идеальном совпадении уровня воды в каждой из колб предметы расположены относительно поверхности земли на одинаковой высоте. Использование строительного водяного уровня требует участие двух людей. Каждый будет управлять одной из колб. Вместе они осуществляют параллельные слаженные действия:
- Колбу держат на требуемом уровне возле одного из объектов.
- На поверхности делают отметку карандашом. Фиксируют идеальный показатель жидкости гидроуровня. И остаются в неподвижном положении.
- Вторую колбу должен взять помощник и переместиться к следующей требуемой точки.
- Обязательно смотрят за тем, чтобы не было перегибов шлангов.
- Карандашом делают отметку.
- Для того чтобы сделать третью точку, необходимо одну колбу гидроуровня перенести к сделанной, а вторую колбу к планируемому месту новой отметки.
- Далее действуют по уже описанной схеме.
- Опорными точками называют те, которые отмечают. С помощью линейки их соединяют в единую прямую.
- Проводят перпендикулярные прямые линии вверх или вниз на требуемую величину. Для этого используют линейку и рулетку. Таким же образом соединяют их конечные метки.
- Для выравнивания всех предметов в помещениях достаточно использование одного уровня.
- Гидроуровень при работе обязательно прикладывается к поверхностям только в вертикальном виде.
Если вы планируете работать в одиночку, то рекомендуется приделать крепление к одной из колб, например как крюк. Или попробуйте примотать к реки конец шланга. После следует тщательно зафиксировать край уровня винтами или скотчем к заданному месту.
Для чего он нужен
С полом явно что-то не так, если оставленный ребёнком мяч начинает медленно катиться, и всегда в одну сторону. Ситуация возникает, если при строительстве была с ошибкой заложена линия горизонта, и пол получил небольшой уклон.
Операция сама по себе достаточно проста, и выполняется разными способами. Для наметки равновысотных точек подходит лазерный уровень, но не у всех он есть под рукой. Пузырьковый уровень для такой тонкой работы не годится, так как даёт заметную погрешность.
Существует альтернатива – водяной уровень. Он помогает определить точки с одинаковой высотой, что, в свою очередь, делает возможной горизонтальную (проходящую через эти точки) разбивку деталей конструкций. Определение линии горизонта жизненно необходимо для многих работ и помогает:
- Сделать плоскость пола или потолка точно горизонтальной.
- Оформить дверные проёмы и арки.
- Установить натяжной потолок.
- Без утомительных измерений разметить стену под полки или навесные шкафы.
Поможет найти самый высокий угол фундамента Источник ytimg.com
- Оклеить стены обоями.
- Повесить картины, фотографии или бра точно на одном уровне.
- В наружных работах, например, для установки забора или опалубки.
Применение на практике
Применение водяного уровня
Одному работать с гидроуровнем сложно, замеры строителям лучше выполнять вдвоем. Технология приблизительно следующая. К заранее нанесенной начальной отметке (допустим, на расстоянии от пола – один метр), первый рабочий прикладывает конец уровня, а в это же время второй совмещает противоположный конец трубки с новым местом отметки.
Применение уровня на примере стяжки пола
Вода на втором конце трубки и должна показать точный уровень, который необходимо будет отметить карандашом. Такие отметки наносятся в каждом из углов комнаты. Затем, при помощи рулетки, можно уточнить полученные измерения и произвести дальнейшие расчеты.
Как использовать водяной уровень
Как видите, изготовить водяной уровень самому несложно, даже интересно, плюс ко всему вы еще уменьшите денежные траты на приобретение требуемого инструмента.
Принцип работы гидроуровня
Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.
Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.
Для проведения замеров с помощью гидроуровня необходимо два человека
Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

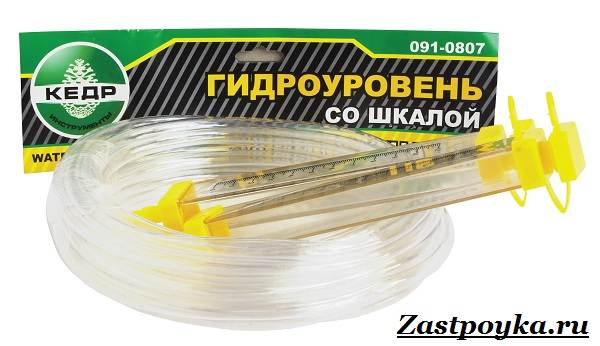

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.
