Сфера применения самодельной циркулярной пилы
В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.
Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства
Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.
На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.
Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.
При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.
Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы
Как сделать циркулярку своими руками: подготовительные этапы работы
Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете
В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания
Процесс изготовления может реализовываться двумя способами:
- набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
- составляющие циркулярки необходимо приобрести.
В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.
Схема изготовления циркулярки своими руками
Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат
Представлять, что получится в итоге, – крайне важно
Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.
Назначение циркулярной пилы
Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.
Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.
Циркулярка своими руками в действии
Как сделать циркулярную пилу своими руками?
Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.
Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов
Настольная циркулярная пила
Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.
В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.
В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.
Полноценная стационарная минициркулярка
Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.
Следующий этап – просверливание дырок в рабочей плите:
посередине; на краю рамки.
В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.
Изготовление ручки для циркулярной пилы
Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.
В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.
Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.
Подъёмный механизм включает в себя:
рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.
Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.
Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.
Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
Циркулярка своими руками: безопасность пользования
Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ
Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки
Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:
- не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
- распиловку досок размером более 200 см должны производить два человека;
- работая на циркулярке, нельзя делать резких движений;
- перед началом работы необходимо обязательно надеть очки и перчатки;
- древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.
Категорически запрещается работать на самодельном циркулярном станке:
- если не выполнено направляющее приспособление;
- отсутствует кожух;
- нет предохранителей, задерживающих пальцы;
- расклинивающий нож выше пильного диска.
Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности
Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.
Изготовление металлической станины: инструкция
Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:
- лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
- металлический уголок примерно 45х45 мм;
- болты и гайки М8;
- сварочный аппарат;
- электродрель;
- болгарка;
- струбцины.
В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.
Схема сборки самодельной пилорамы.
С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.
При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.
Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.
Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.
После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.
Изготовление циркулярки
Перед тем как приступать непосредственно к изготовлению циркулярного станка необходимо продумать его устройство и конструкцию, а в идеале подобрать схему-чертёж, по которой в последующем будут выполняться все работы. Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции. Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.
Сделать мощную и простую в использовании циркулярку можно из мотора от стиральной машины. Это не составит особой сложности. Такие двигатели имеют компактные размеры, работают от однофазной сети с напряжением 220 вольт, отличаются надежностью и способны работать на высоких оборотах.
Ручное устройство из угловой шлифмашинки
Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.
На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.
Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.
На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.
Материалы для изготовления
Для изготовления пилы, вам понадобятся:
- мощный электродвигатель на 220 В со шкивом и ремнем;
- диск от циркулярной пилы;
- шток от автомобильного амортизатора;
- два подшипника 6004;
- два стопорных кольца 5/8 дюйма;
- металлические трубы;
- шкив ø90 мм;
- болгарка;
- сварочный аппарат;
- молоток;
- рулетка;
- деревянный брус;
- тиски;
- гайки, шайбы, саморезы;
- баллончик с краской.
Собираем дисковую пилу
Одеваем шкив на втулку и затягиваем крепежные винты.
На вторую сторону вала подсоединяем пилу в такой последовательности: гайка – прижимная шайба – диск пилы – центрирующая шайба – прижимная шайба – гайка, и хорошо все затягиваем.
Прикручиваем саморезами ножки вала к деревянному брусу.
Устанавливаем электродвигатель так, чтобы его шкив и шкив пилы находились в одной плоскости и одеваем ремень. Наша дисковая пила готова. Остается только включить электропитание и убедиться, что все сделано правильно.
Делаем вал дисковой пилы
Надеваем подшипники на шток амортизатора. Если подшипники надеваются туго, подбиваем их насадкой из трубы.
Зажимаем подшипники вместе со штоком в тисках. Конец штока без резьбы вставляем в патрон дрели.
Намечаем места стопорных колец (в примере длина вала – 16 см). Включив дрель, болгаркой прорезаем пазы под стопорные кольца.
Лишнюю часть штока отрезаем и все аккуратно зашлифовываем.
От металлической трубы, внутренний диаметр которой чуть меньше наружного диаметра подшипников, отрезаем кусок 16 см.
Внутренний диаметр по краям трубы расшлифовываем под подшипники.
Вставляем шток и подшипники в трубу, фиксируя их с двух сторон стопорными кольцами.
Из листового металла вырезаем две ножки для вала размером 25х6 см и привариваем их по краям корпуса из трубы. Места сварки зачищаем.
Из металлической трубы подходящего диаметра делаем переходник, компенсирующий разницу между диаметром вала и внутренним диаметром шкива.
Привариваем его к валу и зашлифовываем края.
В ножках вала просверливаем четыре крепежных отверстия.
Красим вал краской из баллончика, предварительно замотав скотчем шток амортизатора.
Какие есть варианты изготовления?
Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:
- Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
- Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
- Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
- Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).
Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.
Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.
Какие есть виды оборудования?
В настоящее время на рынке оборудования представлены несколько основных вариантов станков, где применяются валы-шпиндели:
- Станки ЧПУ — высокотехнологичные механизмы с компьютеризированным процессором, подходящие для обработки как металлов, так и дерева, а также некоторых видов пластмасс. Позволяет выполнять работу через компьютер — в программу закладывается ход работы, виды обработки, оператору остается только заложить заготовку и дождаться окончания процесса.
- Горизонтальные деревообрабатывающие станки — имеют широкую рабочую поверхность, производят работы только в горизонтальном положении заготовки.
- Вертикальный станок — рабочий узел располагается вертикально, что позволяет выполнять работу в плоскости вверх-вниз, что намного упрощает обработку некоторых элементов.
- Ручной фрезер— это конечно, не станки, но если их закрепить на рабочем столе, то получиться отличное переносное устройство. В некоторых случаях из фрезы можно изготовить копир, для производства изделий по заданному образцу.
Важно!
Настольные варианты чаще всего используются столярами в домашних условиях, станки данного типа представляют собой неплохие варианты за разумные деньги. Также стоит помнить о том, что каждая фреза имеет свою конфигурацию и для работы понадобиться несколько вариантов (со станком они не продаются).
Основные узлы, материалы, инструменты
Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.
В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.
Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.
Сфера применения самодельной циркулярной пилы
В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.
Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства
Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.
На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.
Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.
При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.
Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы
Как сделать циркулярку своими руками: подготовительные этапы работы
Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете
В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания
Процесс изготовления может реализовываться двумя способами:
- набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
- составляющие циркулярки необходимо приобрести.
В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.
Схема изготовления циркулярки своими руками
Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.
Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат
Представлять, что получится в итоге, – крайне важно
Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.
Устройство циркулярной пилы
Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:
- Станина или основание;
- Двигатель – чаще всего это асинхронный электродвигатель;
- Ременная передача — шкивы и передаточный ремень;
- Рабочий вал циркулярной пилы;
- Рабочий стол;
- Устройства безопасности;
- Электрооборудование.
Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.
Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.
При использовании ременной передачи электромотор и рабочий вал соединяются клиновым ремнем. Вращательное движение от вала мотора через шкив передается на шкив рабочего вала. Рекомендуется циркулярный распиловочный станок сконструировать именно по такой схеме, это позволит увеличить ресурс мотора и исключить возможность заклинивания. Если циркулярный диск заклинит, и он остановится, и просто растянется ремень, а двигатель будет продолжать работать.
Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.
Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.
Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.
Столешница
В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.
В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и ДСП, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.
Крепление опорных ножек
Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.
При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).
Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.
Важные подробности
Схема устройства циркулярной пилы.
В случае с валом стоит использовать качественную сталь. Речь идет о материале, который имеет в своем названии цифры 45, разумеется. Речь идет о стали. Обязательно в работе нужно ориентироваться на соответствующий ГОСТ, который описывает расположение валов и посадочных поверхностей. Со стороны крепления пильного диска на одну поверхность садится зажимная внутренняя втулка, подшипники и сам пильный диск.
В результате того, что деталей множество, каждая из них будет иметь свой посадочный размер, который указывается на чертеже. Он должен быть сделан предварительно в соответствии с теми размерами, которые имеет данный инструмент. На них и придется ориентироваться при создании вала циркулярки. Все допуски и посадки в обязательном порядке указываются на чертеже. Для точного измерения используется штангенциркуль. Можно также заранее подготовить калибры с соответствующими размерами. В частных домашних условиях таковые найти достаточно сложно, поэтому зачастую все ограничивается только штангенциркулем.
Какие есть виды оборудования?
В настоящее время на рынке оборудования представлены несколько основных вариантов станков, где применяются валы-шпиндели:
- Станки ЧПУ — высокотехнологичные механизмы с компьютеризированным процессором, подходящие для обработки как металлов, так и дерева, а также некоторых видов пластмасс. Позволяет выполнять работу через компьютер — в программу закладывается ход работы, виды обработки, оператору остается только заложить заготовку и дождаться окончания процесса.
- Горизонтальные деревообрабатывающие станки — имеют широкую рабочую поверхность, производят работы только в горизонтальном положении заготовки.
- Вертикальный станок — рабочий узел располагается вертикально, что позволяет выполнять работу в плоскости вверх-вниз, что намного упрощает обработку некоторых элементов.
- Ручной фрезер— это конечно, не станки, но если их закрепить на рабочем столе, то получиться отличное переносное устройство. В некоторых случаях из фрезы можно изготовить копир, для производства изделий по заданному образцу.
Важно!
Настольные варианты чаще всего используются столярами в домашних условиях, станки данного типа представляют собой неплохие варианты за разумные деньги. Также стоит помнить о том, что каждая фреза имеет свою конфигурацию и для работы понадобиться несколько вариантов (со станком они не продаются).
Технические характеристики и конструкция устройства
В современны механизмах деревообрабатывающих станков широко используются вращательные элементы на подшипниках. Менее распространено в конструкции станков поступательное движение, его комбинирование с вращательными элементами (валами, шпинделями) позволяет совершать винтовое движение установленных фрез. А движение поступательно перемещает части механизма, обеспечивая в специальных устройствах направляющее движение.
Для осуществления данных видов вращений, движений используются специализированные детали — валы, оси, шпиндели, которые специально устанавливаются в участки (цапфы, шипы или пята), при этом опираются на устройство, называемое подшипниками ил подпятником.
Валом же обозначается основная вращательная деталь, как правило, это гладкая или ступенчатая цилиндрическая деталь, предназначающаяся для поддерживания установочных на ней зубчатых колес, звездочек, шкивов, катков и т. п. Вал осуществляет вращательную передачу.
При работе на вал испытывает следующие технические нагрузки:
- кручение;
- изгиб;
- напряжение;
- деформация в виде растяжения (сжатия).
СПРАВКА. Данные характеристики индивидуальны для каждого вида станка.
Конструкции валов в большинстве случаев одинаковы:
- опора;
- подшипник;
- цапфа;
- шипы;
- шейки.
Основной элемент вала — ось, это деталь для поддержания установленных на ней элементов. В отличие от вала ось не предназначена для передачи вращающего момента и работает только на изгиб.
Конструкция вала для разных станков многообразна: от простейших цилиндров до сложных коленчатых сборок. В некоторых станках используются гибкие валы, которые были придуманы еще в 1889 году инженером Карлом де Лавалем. Форму вала определяет оказываемая на него нагрузка, а также распределение силы вращения, давление крутящих элементов.
Сфера применения самодельной пилы

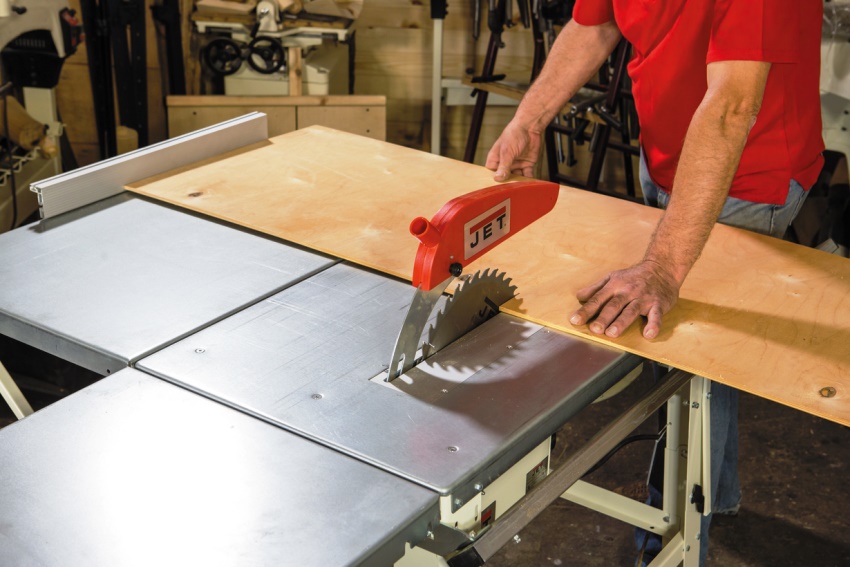

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Преимущества переносной пилы
Ручная циркулярная пила
Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.
- На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
- Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
- Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
- Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

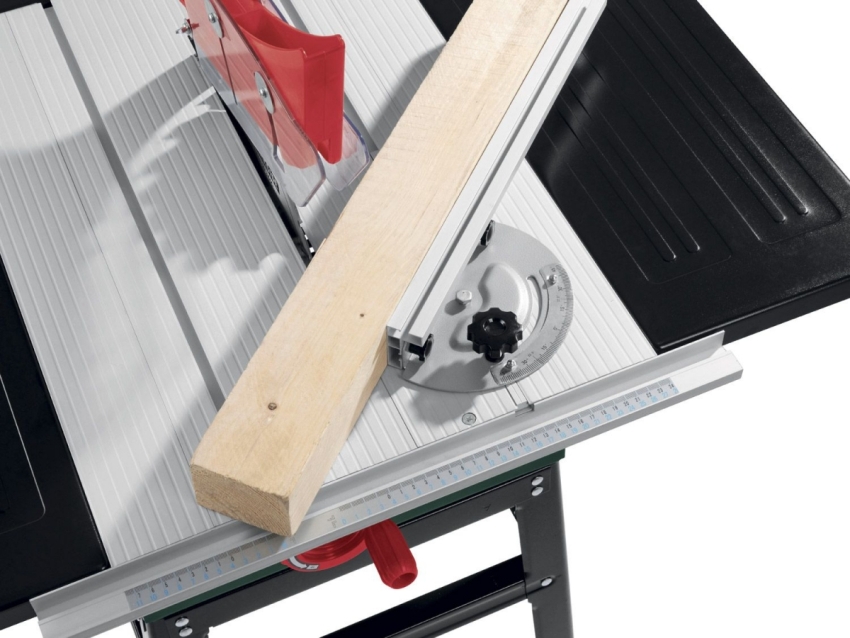

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой
Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент
Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой
В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.
