Вакуумный насос своими руками: пошаговое описание разных вариантов изготовления устройств для откачки воздуха

Конструкция #3 — ручная помпа с боковым изливом

В предыдущей конструкции есть один, но существенный недостаток. Излив двигается вместе со штоком. Эта конструкция не намного сложнее, но гораздо удобнее.

Гильзу необходимо усовершенствовать. Добавить в конструкцию тройник ПВХ д. 50мм с отводом 35 градусов. Тройник необходимо вставить в верхнюю часть гильзы.

В штоке, около поршня сверлим несколько дырок большого диаметра, главное не перестараться и не нарушить жесткость всей конструкции.

Поршень двигаясь вверх выталкивает жидкость в выходную трубу. Верхняя крышка служит опорой тяге поршня

Теперь вода начнет изливаться в пространство между штоком и гильзой. При движении поршня вверх вода начнет поступать в излив.

Необходимые материалы

Для изготовления устройства своими руками в домашних условиях необходимо изначально найти подходящие материалы

Важно понимать, что материалы должны быть безопасными. Итак, что же понадобиться для изготовления вакуумного устройства для увеличения члена?

1. Прежде всего, необходимо подобрать подходящую колбу. Размер и объем рассчитываются на основании исходных параметров – длины и окружности полового органа. Для таких целей можно использовать баллон от аэрозольного дезодоранта, пластиковую бутылку, ненужный кондитерский шприц.
2. Понадобиться так же небольшой отрезок пластиковой трубки, – приобрести такую деталь для изготавливаемого устройства можно в аптеке (система для капельницы).
3. Так же необходим насос, который будет откачивать воздух из колбы. Для таких целей можно использовать объемный шприц, резиновую грушу (спринцовку), обычный насос для мячей или надувных шаров.
4. Для скрепления и герметизации понадобиться герметик или силиконовый клей.
5. Необходимо подобрать подходящий материал для манжета на отверстие колбы, который будет обеспечивать герметизацию и исключит травмы полового органа.

Простейшие самодельные ручные помпы

Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.

Для перелива жидкости

Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.

Помпа из пластиковых бутылок Источник usamodelkina.ru

Процесс изготовления следующий:

• Из крышки удаляется пластиковая прокладка.
• Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
• В самой крышке по центру просверливается отверстие диаметром 8 мм.
• У одной из бутылок срезается горлышко.
• Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
• Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
• От второй бутылки отрезается верхняя часть, в виде воронки.
• Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
• На другой конец трубы насаживается гибкий шланг произвольной длины.

Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.

Какие приборы бывают и где используются

В современном мире люди очень часто встречаются с вакуумом в бытовой жизни. Такие устройства применяются в торможении автомобилей и в системах кондиционирования воздуха. Существует бытовой вакууматор для того, чтобы откачать воздух из упаковок с едой или объемными предметами.

Самодельные помпы можно применять в офисах

Приспособления применяются в разных отраслях промышленности:

• Текстильной;
• Пищевой;
• Фармакологической;
• Медицине;
• Нефтегазовой;
• Химической;
• Электротехнической;
• Металлургии;
• Сельском хозяйстве;
• Строительной.

Есть даже помпы для женщин и мужчин, усиливающие кровоток в разных органах. Вакуумные приборы используются практически везде, поэтому их конструкция бывает разной. Самые основные типы таких приспособлений разнообразны. Водокольцевой разработан раньше всех остальных и используется по настоящее время.

Для такого прибора нужна постоянная подача жидкости и электричества.

Вакуум в камере образуется за счет вращения механизма, погруженного в эту жидкость. Пластинчато-роторные — самые популярные в производстве. Используются для небольших закрытых систем. Пластинчато-роторные помпы в основном состоят из 2 камер. При работе ротора воздух из одного модуля перемещается в другой. Такие насосы бывают 2 типов – масляные и безмасляные.

Из компрессора от холодильника

Для изготовления более мощного устройства, чем вакуумный насос из автомобильного компрессора, можно использовать компрессорный узел от холодильника. Холодильный агрегат необходимо освободить от конденсатора и испарителя, просто перерезав медные трубки, при помощи которых такие приборы соединяются с компрессором. Кроме того, решив изготовить насос вакуумного типа из компрессора холодильника, следует иметь в виду, что его необходимо будет оснастить ресивером и отстойником для сбора конденсата.

Компрессорный узел от старого холодильника

Подключается и подготавливается к запуску вакуумная установка, изготавливаемая из компрессора от холодильника, следующим образом.

1. В компрессор через специальную трубку заливается обычное масло.
2. На трубку устройства, через которую в него будет поступать воздух, устанавливается пылеулавливающий фильтр.
3. Трубка нагнетания воздуха через разветвитель подключается к ресиверу.

Самодельное устройство на базе компрессора от холодильника можно использовать как приспособление для откачки масла из двигателя через отверстие под щуп

Использовать такое устройство можно и как обычный компрессор, и как вакуумный насос, для этого достаточно соответствующим образом подключить шланги устройства к ресиверу и к магистрали, по которой осуществляется забор воздуха.

Простейшие устройства

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками. Для этого потребуются две пластмассовые бутылки различных диаметров, которые без труда помещаются друг в друга. Одна из них будет выполнять роль поршня, поэтому следует подбирать приближенные по диаметру емкости, иначе на меньшей из них нужно будет делать большой уплотнительный слой. Кроме этого, потребуется шланг от велонасоса.

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками.

Сначала нужно срезать горлышко у большей емкости. Затем в дне меньшей бутылки проделать отверстие и вставить бутылки друг в друга (следует отметить, что на внутренней могут понадобиться уплотнители, которые можно изготовить с помощью скотча). Затем в большую емкость ввинтить шланг, обязательно в обратном направлении. Устройство будет выкачивать воздух при осуществлении движения поршнем из меньшей емкости.

Простейший вакуумный насос

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка.

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.
2. Шланг от велосипедного насоса.

Основные типы вакуумных насосов:

1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
3. Мембранно-поршневые вакуумные аппараты — нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции. Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Из автомобильного насоса

Изготовить простой, но достаточно эффективный ручной вакуумный насос можно из автомобильного или даже велосипедного манжетного насоса. Для того чтобы такой насос превратить в полноценный вакуумный, не потребуется использование специального оборудования и сложных манипуляций, все выполняется очень просто.

Лучше всего подходит классический и проверенный не одним поколением ручной автомобильный насос

Из автомобильного насоса вакуумная помпа делается по следующему алгоритму.

1. Автомобильный насос разбирается на отдельные комплектующие.
2. Манжета насоса снимается со штока и разворачивается на 180° , в результате при перемещении этого элемента по рабочей камере устройства воздух будет не выталкиваться из патрубка, а всасываться в него.
3. Осуществляется сборка насоса в обратной последовательности.
4. На патрубок устройства устанавливается обратный клапан для вакуумного насоса. Задача такого клапана заключается в том, чтобы пропускать воздух от емкости к насосу, но не давать ему двигаться в обратном направлении.

Постарайтесь не повредить резиновую манжету при съемке

Так как манжета будет устанавливаться наоборот, нужно снять фаску на поршне, чтобы выровнять диаметры

Манжета одевается на поршень юбкой в противоположную сторону и смазывается

Подсоединив к обратному клапану шланг, можно начинать пользоваться таким вакуумным насосом. Если все действия по разборке автомобильного насоса, его переделке и последующей сборке выполнены правильно и аккуратно, самодельный вакуумный насос, оснащенный качественным обратным клапаном, в состоянии откачивать 75–85 % всего объема воздуха, содержащегося в резервуаре или емкости.

Подсоединятся штуцер с обратным клапаном и вакуумный насос готов

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

• поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
• при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Разобравшись с принципом работы, становится понятно, как сделать вакуумный насос, имея готовые компоненты.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Что такое вакуумная помпа?

Помпа – это вакуумный насос, который используется для улучшения оксигенации мягких тканей детородного органа. Расширение фаллоса осуществляется из-за усиленного притока крови. Данное приспособление снижает риск возникновения образования фиброзных образований, а также обеспечивает улучшение эректильной функции. Многие мужчины предпочитают применять ее, так как она отличается высокой эффективностью, доступной стоимостью и безопасным использованием.

Клиническая картина

Что говорят врачи об увеличении члена Профессор, врач-уролог Тачко А.В.:

В нашей стране огромное количество мужчин не довольны размером члена, говорю вам как врач. Это деликатная проблема, о которой открыто говорить не принято, но я постоянно сталкиваюсь с подобными жалобами.

Вообще уже давно существуют различные упражнения для увеличения члена, но, увы, они требуют колоссального количества времени и, как ни странно, не работают. Есть и более радикальное решение — хирургическое вмешательство, но операции стоят огромных денег, да и далеко не каждый решится на такой шаг.

Но как же тогда быть, если своего размера не хватет? Единственное средство, которое проверено на миллионах мужчин и реально работает — это Python Gel, с которым вы гарантировано прибавите +3-5 см к длине члена уже через месяц. Этот гель не провоцирует аллергические реакции и другие побочные эффекты, не вызывает привыкания, а результат который вы достигли после применения, остается с вами навсегда. К тому же в рамках специальной акции каждый житель РФ может получить его бесплатно

Узнать больше>>

Устройство

Вакуумная помпа состоит из нескольких основных элементов, в числе которых:

• цилиндрическая колба, в которую помещается половой орган;
• кольцо;
• груша;
• соединительный шланг.

Специальный шланг необходим для соединения всех элементов – груши, колбы и кольца. Конструкция представляет собой прибор, который можно легко сделать самостоятельно. Главное, это подготовить все элементы и правильно соединить их с учетом пошаговой инструкции. Сделать помпу для члена в домашних условиях может каждый, но для этого необходимо внимательно изучить пошаговую инструкцию.

Принцип действия вакуумной помпы

Вакуумная конструкция воздействует на половой орган за счет создания герметичного вакуума. В колбу помещается пенис и начинается накачка воздуха. Это позволяет усилить кровоснабжение, что способствует утолщению фаллоса. Действие приспособления носит временный характер и после нормализации кровообращения детородный орган возвращаются в первоначальный вид.

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

1. Верхнюю часть компрессора спиливаем при помощи ножовки.
2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Мотор-компрессор холодильника

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

Дальнейшие действия:

1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

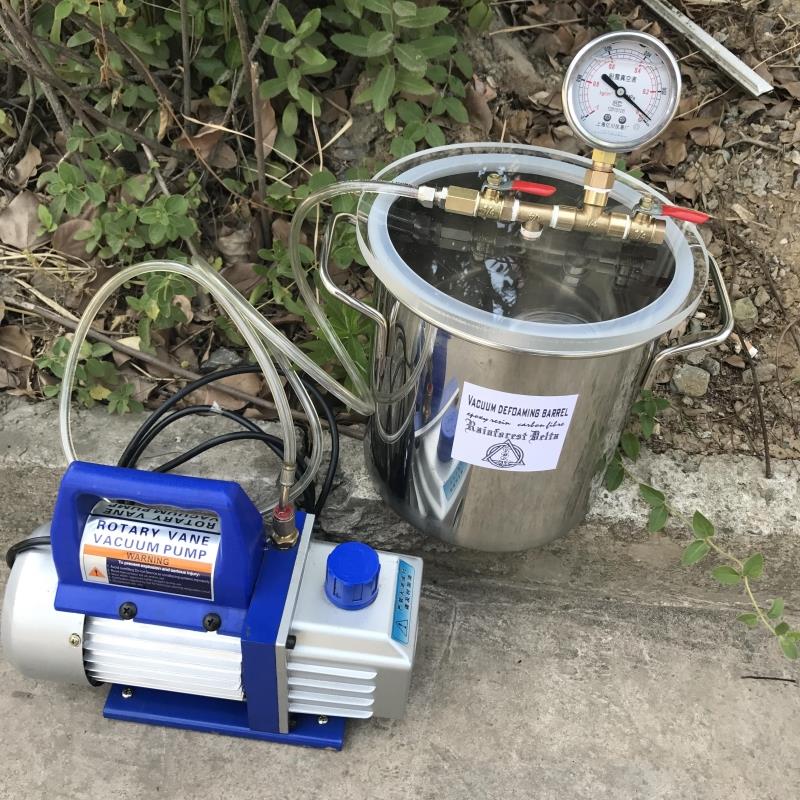

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.
