Вакуумметр стрелочный, электроконтактный, цифровой. принцип действия

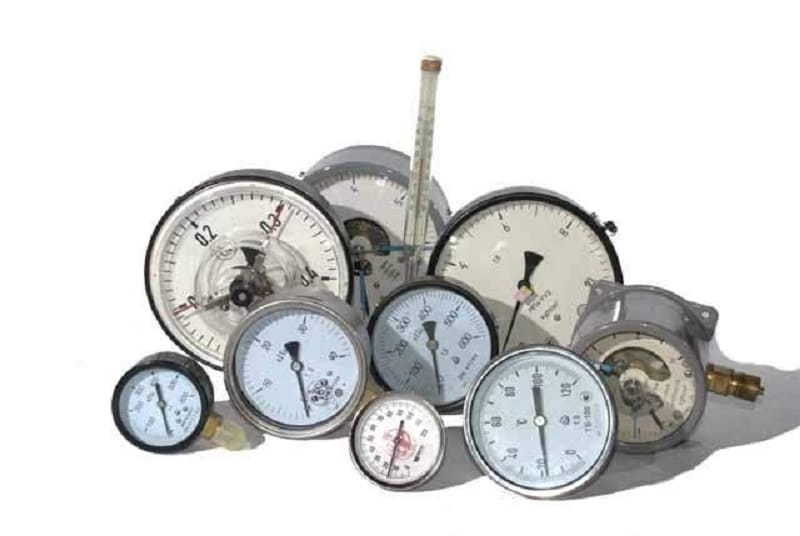

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

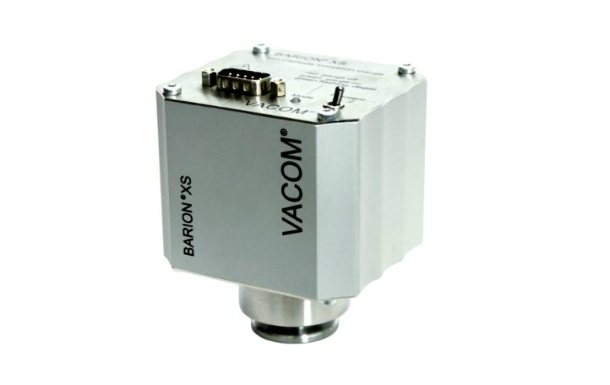

Мембранно-ёмкостный вакуумметр

Мембранно-ёмкостные вакуумметры используются главным образом для измерения давления в области до высокого вакуума и оно не зависит от вида газа. Принцип действия этих вакуумметров основан на измерении эластичной деформации тонкой мембраны под действием разности давлений p1 на одном и p2 на другом конце. Таким образом, мембранный вакуумметр — это прибор для измерения относительного давления. В объёме датчика создаётся разряжение до давления p2, которое меньше давления p1 в ресивере. Измерение абсолютного давления происходит с незначительными погрешностями, возникающим из-за остаточного давления p2. В ёмкостных вакуумметрах чувствительная мембрана образует один из электродов конденсатора. Изгиб, выполняющий функцию разностного давления, вызывает изменение его объёма. Это изменение можно непосредственно измерить. Мембраны изготовляются из нержавеющей стали с небольшим коэффициентом теплового расширения или керамики с металлическим покрытием. Керамические мембраны менее чувствительны к перепадам температур и благодаря лучшей способности к релаксации устойчивы по отношению к нулевой точке. Они обладают улучшенной коррозиевоустойчивостью и могут использоваться также в суровых условиях. Мембрана не должна быть чувствительна к при изменении температуры, иначе это приводит к искажению результатов измерений. Диапазон измеряемых давлений зависит от толщины мембраны. Каждая толщина мембраны измеряет давление диапазоном 4 декад. Увеличение точности можно достичь, используя термостабильные датчики, установленные на постоянную температуру 45гр.C. Тем самым снижается влияние температуры на результаты измерений. Преимущества мембранно-ёмкостного вакуумметра — это газонезависимость, высокая точность измерения (обычно 0,2% от показываемого значения) и стойкость против коррозийных газов

НазваниеКраткое описание
Ионизационный вакуумметр с горячим катодомТермическая эмиссия — это самый простой способ образования электронов, необходимых для ионизации.
Ионизационный вакуумметр с холодным катодомОпределение плотности частиц газа путём ионизации холодным газовым разрядом
Комбинированный вакуумметрРасширение функциональности вакуумметра путём комбинирования различных принципов измерения
Тепловой вакуумметрДействие вакуумметра основано на зависимости теплопроводности газа от давления
Мембранно-ёмкостный вакуумметрЁмкостный способ определения деформации эластичной мембраны

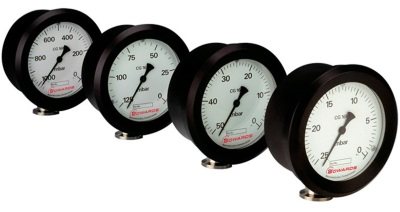

Вакуумметры — виды

Назначением использования вакуумметра является измерение параметров давления разреженной газовой среды, что широко востребовано в промышленности и лабораторных исследованиях. Устройство вакуумметра предусматривает наличие следующих элементов:

  • Преобразователь давления;
  • Измерительный блок.

Преобразовательное устройство выполняет функцию трансформации изменений в состоянии чувствительного элемента в электрический сигнал. Следующий компонент производит оценку величины данного сигнала и пересчитывает ее в единицы измерения прибора, показывая уровень разреженности измеряемой газовой среды.

Вакуумметры – виды

Измерительный блок отображает данные в понятной для пользователя форме и состоит из блока питания и подведенных к нему электрических цепей. Важным элементом конструкции выступает устройство отсчета, которое выполняет пересчет измеряемых параметров и на большинстве агрегатов выполнено в виде жидкокристаллического дисплея.

Вакуумметры применяют косвенные метод измерения, основанный на изменении специфического свойства разряженной газовой смеси и его сравнение с эталонными показателями. Классификация измерителей по принципу действия включает следующие виды устройств:

  • Механические;
  • Пьезорезистивные;
  • Емкостные;
  • Тепловые;
  • Работающие на базе датчиков.

Механические приборы по принципу работы похожи на манометры и осуществляют измерения с помощью трубки с чувствительными тонкими стенками, которая реагирует на смену параметров давления. К данному типу относятся пружинные, компрессионные, диафрагменные, пружинные и деформационные измерители, а также вакуумметры с трубкой Бурдона.

Пьезорезистивные агрегаты характеризуются высокой точностью формируемых данных и поддерживают широкий диапазон измерений. К ним относятся ионизационные и магниторазрядные устройства, а также датчики с нитью накала. Измерители емкостного типа функционируют за счет определения степени деформации эластичных мембран.

Тепловые устройства работают на базе мостов Томпсона и формируют показатели за счет изменения теплопроводности газовой среды под силовым воздействием. По тепловому принципу функционируют термопарные и конвекционные измерители, а также вакуумметры Пирани. Вакуумметры датчикового типа фиксируют параметры газового давления на базе показаний различных вспомогательных узлов слежения, что позволяет получать точные данные.

Также существуют комбинированные приборы — манометры-вакуумметры, которые позволяют определять параметры абсолютного давления и давления вакуумной среды. Шкала устройств имеет значения ниже 0 (для параметров вакуума) и выше 0 — для измерения абсолютного давления.

В числе ведущих производителей представлены бренды Мерадат и Value, приборы которых отличаются высокой точностью измерений и продолжительным сроком службы. Среди востребованных устройств значатся ионизационно-термопарные вакуумметры ВИТ и виброустойчивые модели типа ТВ.

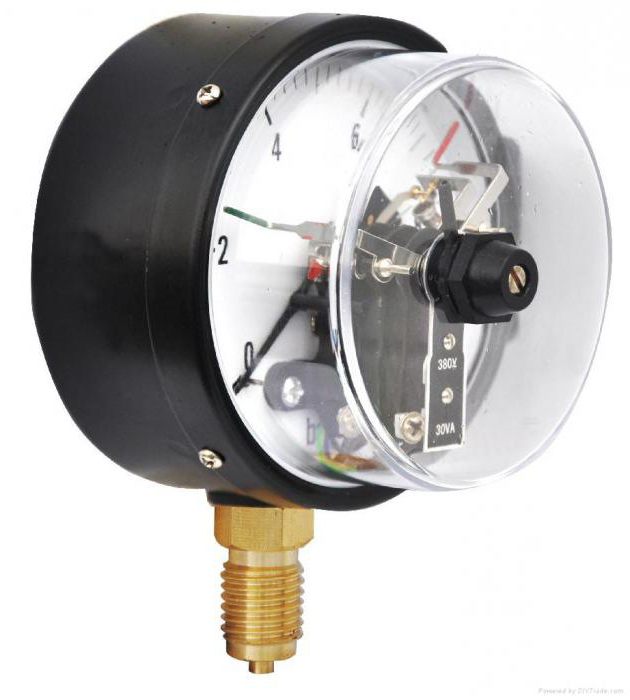

Устройство ЭКМ

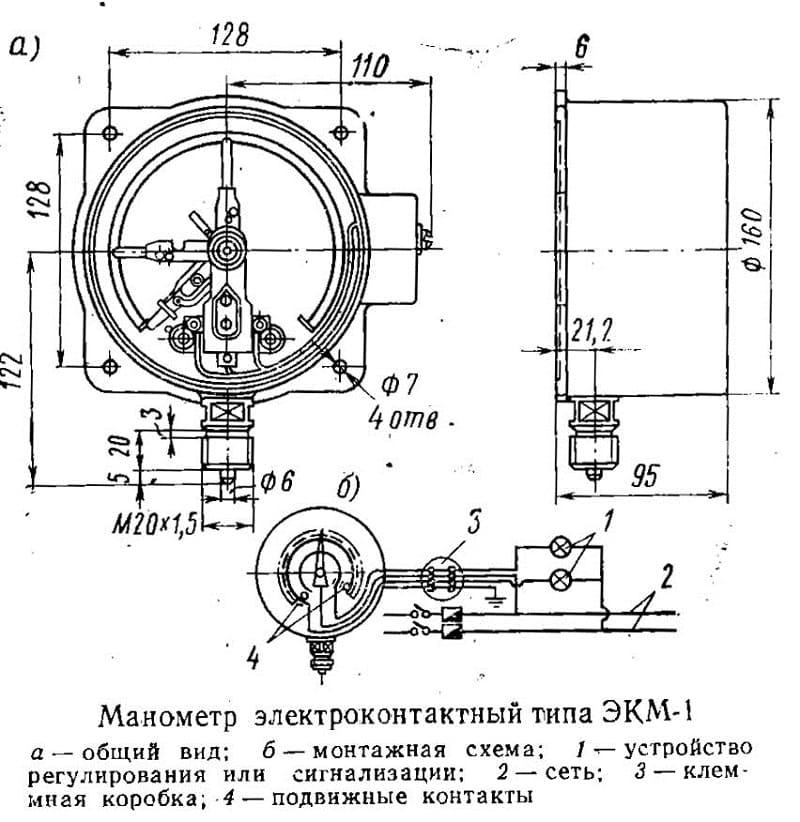

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Для примера рассмотрим подключение электропривода задвижки ГЗ-А

Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.

Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один (Рис. 2).

Рис. 2

Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.

При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.

Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.

Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле (Рис. 3) для предотвращения обгорания контактов манометра.

Рис. 3

При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на Рис. 3.

Принцип работы электроконтактных манометров

Алгоритм работы достаточно прост.

  1. В качестве подвижного контакта в системе используется стрелка манометра.
  2. Когда будет достигнут определенный уровень давления (значение можно установить в зависимости от стоящей перед устройством задачи), стрелка смещается.
  3. При этом возможно как замыкание, так и размыкание цепи, что вызывает, соответственно, включение или отключение активного компонента системы.

Манометры, применяемые при монтаже трубопроводных систем, могут иметь самую разную компоновку. Выделяют такие группы:

  • Одноконтактные – срабатывающие на замыкание (исполнение I по ГОСТ 2405-88) либо на размыкание (исполнение II). Приборы данного исполнения используются крайне редко.
  • Двухконтактные – настроенные на пары значений (III, IV, V и VI типы).

В соответствии с ГОСТ 2405-88 в манометрах ЭКМ, сигнализирующее устройство имеет четыре варианта исполнения:

  • III – два размыкающих контакта.
  • IV – два замыкающих контакта.
  • V – один контакт размыкающий (минимальное значение, синяя маркировка), один контакт замыкающий (максимальное значение, красная маркировка).
  • VI –конфигурация, обратная предыдущей (замыкание на минимуме, размыкание на максимуме).

V тип исполнения считается стандартным, поскольку именно такой принцип функционирования манометров используется в большинстве схем.

Рассмотрим пример на основе работы насоса — до первой уставки насос будет накачивать давление в систему, между уставками оба контакта будут разомкнуты и система будет работать в обычном режиме, при достижении второй уставки замкнутый контакт подаст сигнал на откачку давления.

При эксплуатации теплотехнического оборудования важнейшую роль играет обеспечение безопасности не только самого оборудования, но и персонала, который его обслуживает. Для этого необходимо, чтобы рабочие параметры агрегатов не выходили за допустимые пределы, установленные заводом-изготовителем. Если же такое произошло, то необходимо, чтобы автоматика безопасности немедленно останавливала оборудование и не давала ему включаться до устранения неисправности.

В состав автоматики безопасности входит большое число приборов, каждый из которых отвечает за контроль своего параметра. Например, для контроля давления теплоносителя в котлах, системах отопления используются реле давления или электроконтактные манометры (ЭКМ).

Устройство электроконтактных манометров позволяет не только измерять избыточное давление жидкостей, паров и газов, но также и осуществлять управление внешними электрическими цепями путем включения и выключения контрольно-коммутационных контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактные манометры изготавливаются с замыкающими и размыкающими контактами (зависит от типа исполнения) сигнального устройства, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления. Благодаря различным исполнениям ЭКМ в теплотехнике можно использовать не только для защитных целей, таких как контроль давления теплоносителя в котельных или ЦТП, но также и для управления активными компонентами данных систем – насосами, клапанами и так далее.

Принцип работы электроконтактного манометра

Алгоритм измерения давления ЭКМ идентичен пружинному манометру и основан на уравновешивании измеряемого давления силами упругой деформации трубчатой пружины. Устройство электроконтактного манометра в чем-то также похоже на пружинные манометры, но имеет свои нюансы в связи с появлением коммутационных контактов.

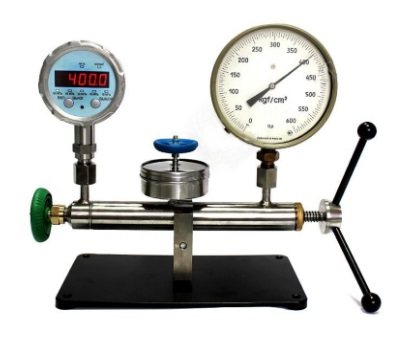

Поверка вакуумметра

Для подтверждения работоспособности и правильности показаний требуется проводить поверку вакуумметров. Существует несколько типов поверок измерительных приборов:

  1. Первичная — осуществляется заводом-изготовителем при передаче устройства в эксплуатацию, после проведения капитального ремонта либо в случае утери свидетельства о поверке;
  2. Периодическая — производится в соответствии со сроками, установленными метрологической службой (как правило, раз в год);
  3. Внеочередная — проводится в случае выявления сомнительных показаний (завышенных либо заниженных), или при не соблюдении правил эксплуатации устройства;
  4. Инспекционная — осуществляется в период инспекционных проверок на предприятиях.

Поверка вакуумметра

Процедура поверки проводится силами квалифицированных специалистов с применением эталонного оборудования в государственных центрах стандартизации и метрологии либо в частных организациях, прошедшими соответствующую аккредитацию. Одним из типов эталонных приборов выступают образцовые вакуумметры, которые позволяют проверить соответствие технических параметров прибора требованиям метрологической лаборатории. Если показания измерительного устройства превышают допустимые границы, осуществляется калибровка или юстировка изделия с выдачей калибровочного сертификата.

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Пьезорезистивные устройства

Изделия этого типа отличаются наивысшей точностью выводящихся данных. Кроме этого, вакуумметры такого типа способны производить измерения в очень широком диапазон от 1 там до 1 мм.рт.ст. Самые современные приборы способны определять показатели до 0,1 торр.

Есть несколько разновидностей таких приборов.

Ионизационные датчики

В каждом типе газа содержится определенное количество ионов, которые начинают двигаться, если оказать на них влияние при помощи магнитного поля, разряда электричества. Скорость движения молекул в ионизационном измерителе напрямую зависит от колебаний давления в системе.

Существует множество модификаций таких приборов. Например, в продаже можно встретить вакуумметр ионизационно-термопарный или другие разновидности. Такие модели обычно используют при работе систем создающих высокий вакуум. Ионизационные датчики являются газозависимыми, так как каждый газ отличается показателями уровня плотности. Это оказывает влияние на скорость передвижения молекул. Есть несколько популярных модификаций этого типа.

Ионизационные датчики

Датчик с холодным катодом

Также такие модели называют магнитноразрядными. Если говорить о том, что измеряет вакуумметр этого типа, то речь также идет об уровне давления. Только в отличие от предыдущих вакуумметров, этот манометр осуществляет работу благодаря процессам ионизации атомов газа. Для этого задействует очень мощное электрическое поле, за счет которого молекулы начинают ускоряться. Электроны при этом движутся по спирали. Чтобы добиться такого эффекта, необходимо особым образом установить мощные магниты, которые и будут задавать нужную траекторию движения.

Главным плюсом таких устройств является высокая надежность. Однако в таких устройствах рабочий катод всегда остается холодным. Это может привести к расплывчатым данным. Поэтому это не самый высокоточный прибор из данной категории.

Вакуумметр Байард-Альперта

В данном датчике также находится нить накала. Она использует так называемую термоэлектрическую эмиссию, которая, в свою очередь, отвечает за создание потока электронов, которые ионизируют атомы газовой среды. Благодаря этому начинает генерироваться ток, от силы которого зависит и уровень показателей вакуума.

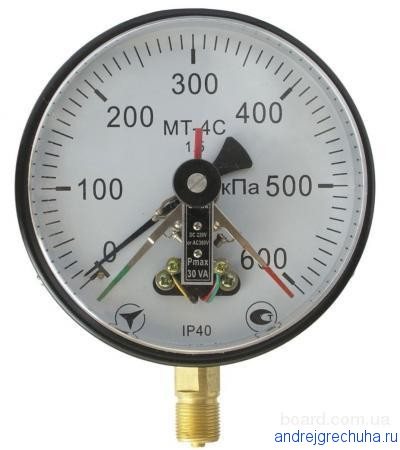

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

  • Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
  • На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
  • Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
  • Индикаторная стрелка вращается независимо от задающих.
  • К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
  • Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

  1. Одноконтактное нормально разомкнутое.
  2. Одноконтактное нормально замкнутое.
  3. Двухконтактное, оба нормально замкнутых.
  4. Двухконтактное, оба нормально разомкнутых.
  5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
  6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Самодельный электроконтактный манометр своими руками

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Устройство и принцип действия манометра

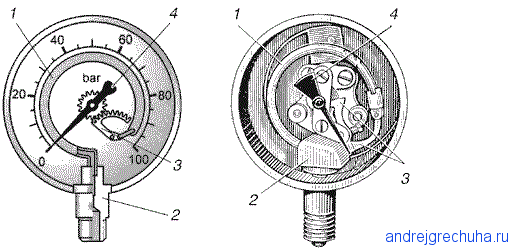

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

Схема подключения электроконтактного манометра

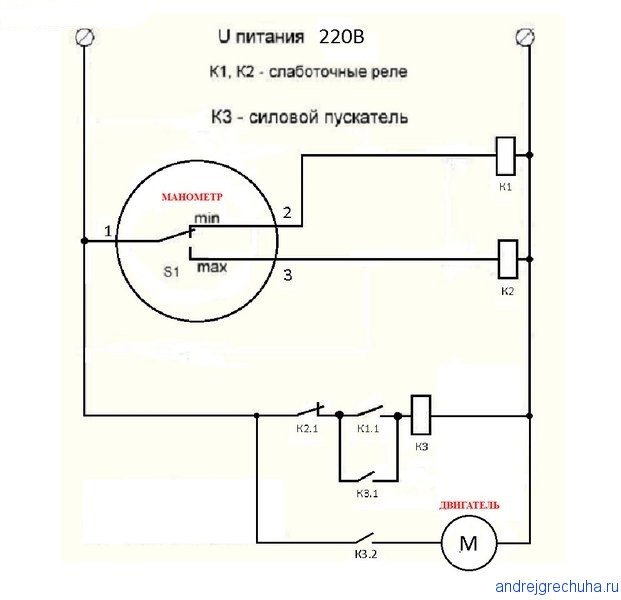

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Устройство манометра

Среди плюсов данного прибора могу отметить его комплектацию. В одном прочном корпусе есть основная система и все необходимые контакты. Благодаря этому не приходится устанавливать лишние фитинги.

Помимо прочного корпуса манометр состоит из измерительного блока, ионизатора и камеры, внутри которой находится небольшая пластина. Также там размещается активный источник энергии, за счёт которого осуществляется всё действие. Снаружи корпуса есть шкала, помогающая отслеживать измерение давления. Она перемещается на несколько делений в зависимости от показателей. Весь механизм закрыт прозрачным стеклом.

Внутри установлен электрический преобразователь, которой способствует перемещению энергии. Под действием давления образуется сила, действующая на участок цепи. Измерительный блок имеет достаточно простое строение. Он состоит из двух сильфонов, которые связаны с основным рычагом, преобразующим энергию.

Ионизационный вакуумметр с холодным катодом

В холодном катоде газ ионизируется путём столкновения с электронами, двигающимися в скрещенных электрических и магнитных полях по спиралевидным траекториям. При высоком напряжении между катодом и анодом все электрически заряженные частицы, находящиеся в остаточном газе, ускоряются и движутся к соответствующему электроду. При этом они сами могут ионизировать другие молекулы, соударяясь с ними, или вызывать образование вторичных электронов. Движущиеся к аноду электроны и устремляющиеся к катоду ионы вызывают процесс газового разряда. Остаточный газ в холодном катоде ионизируется электронами

При низком давлении очень важно, чтобы они как можно дольше оставались в области ионизации. Таким образом, повышается вероятность ионизации и продолжительность газового разряда. Дополнительное внешнее магнитное поле усиливает действие процесса

Дополнительное внешнее магнитное поле усиливает действие процесса.

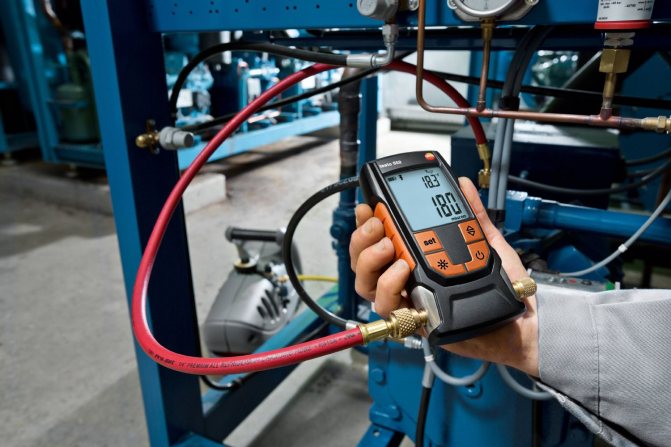

Что умеет вакуумметр Testo? Все!

Вакуумметры Testo отличаются не только первоклассным техническим исполнением, но и практичностью применения. Ведь высокоточные результаты измерения – это одно, а отлаженный рабочий процесс – другое. Поэтому вакуумметр Testo – это:

  • Все параметры, которые вам могут понадобиться для надежного вакуумирования тепловых насосов и холодильных установок. Высокая точность.
  • Прочный, водо- и грязеотталкивающий корпус для любых условий применения.
  • Визуальный аварийный сигнал и дисплей с подсветкой.
  • Цифровой вакуумметр с Bluetooth и с мобильным приложением testo Smart Probes: для умного измерения вакуума через смартфон/планшет.

Где вы хотите использовать вакуумметр?

Измерение вакуума – работа как по маслу:

То, что вакуумметр должен давать результаты высочайшей точности, (для нас в компании Testo) само собой разумеется. Но этого недостаточно. Ведь иметь дело приходится не только с малыми давлениями, но и мельчайшими деталями, которые как раз и делают возможным отлаженное вакуумирование холодильных установок и тепловых насосов. И которые вы, несомненно, оцените в процессе измерения вакуума. Среди них:

  • Крючок: Подвес вакуумметра для закрепления прибора во время измерения – и сохранения свободы движения. Ведь у вас есть дела поважнее, чем ломать голову, куда бы пристроить ваш вакуумметр, пока идет вакуумирование. Особенно, если вы работаете в незнакомом помещении.
  • Устойчивость: Благодаря прочному корпусу и металлическому блоку клапанов вакуумметры просто созданы для работы в суровых условиях – а с ними и приходится сталкиваться в ежедневной работе. Вряд ли вы будете вакуумировать системы кондиционирования, устроившись на мягких подушках. А если даже и будете? В ассортименте Testo вы гарантированно найдете подходящий вакуумметр.
  • Подсветка дисплея: Большой дисплей с подсветкой – не роскошь, а необходимость. Кому захочется при измерении вакуума возиться с очками и фонариком? Вам определенно нет. Вам требуется быстрое и профессиональное вакуумирование системы с использованием быстрого и профессионального вакуумметра.

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Тепловой вакуумметр

Теплопроводность является одной из характеристик газа, непосредственно связанной с плотностью частицы. Энергия передаётся газовыми молекулами в результате их соударения, и в зависимости от длины свободного пробега частиц теплопроводность осуществляется с разной эффективностью. В определённой области давления теплопроводность пропорциональна давлению, несмотря на это могут возникнуть помехи, как тепловой поток, тепловое излучение, теплопроводность через контакты и т.д. Измерительный мост (мост Wheatstone) используется для уравновешивания температуры и позволяет одновременно измерять разность напряжения между определённым индикатором и прилагаемым напряжением накала. Разностное напряжение устанавливается путём сравнения с нулевым пунктом (указан в техническом паспорте датчика). Сравнение с нулевым пунктом необходимо прежде всего для учёта потери тепла через контакты проволоки и теплоизлучения. Как правило, разностное напряжение соответствует напряжению накала, которое необходимо приложить, если давление в установке опускается ниже предела измерения. Основные преимущества теплового вакуумметра — это широкий диапазон измерений от 10-4 mbar до атмосферного давления и точность измерений ±10 %, которая достаточна для многих применений.

Электроконтактный манометр своими руками

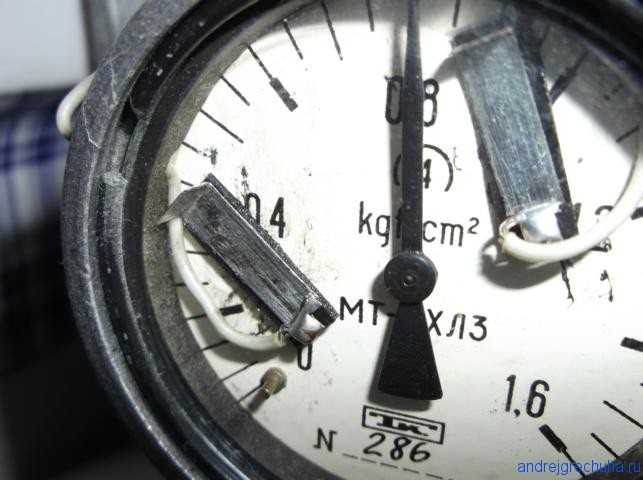

В основе конструкции электроконтактного манометра лежит обычный стрелочный манометр для измерения давления. Если подходящего устройства нет под рукой, или стоимость его представляется слишком высокой, то можно попробовать изготовить такой электроконтактный прибор самостоятельно.

Для этого потребуется:

  • Исправный стрелочный манометр.
  • Две жестяные полоски размером 3×15 мм.
  • Проводки разного цвета.
  • Двухсторонний скотч, самый тонкий из доступных.
  • Паяльник, припой, канифоль или паяльная кислота.
  • Дрель.
  • Пассатижи, шило, тиски.

https://www.youtube.com/watch?v=vJPJ_ScLdZM

Последовательность операций по изготовлению следующая:

  • Шилом или тонкой отверткой поддеть стопорное кольцо, фиксирующее стекло.
  • Вынуть кольцо, стекло и уплотнительную прокладку.

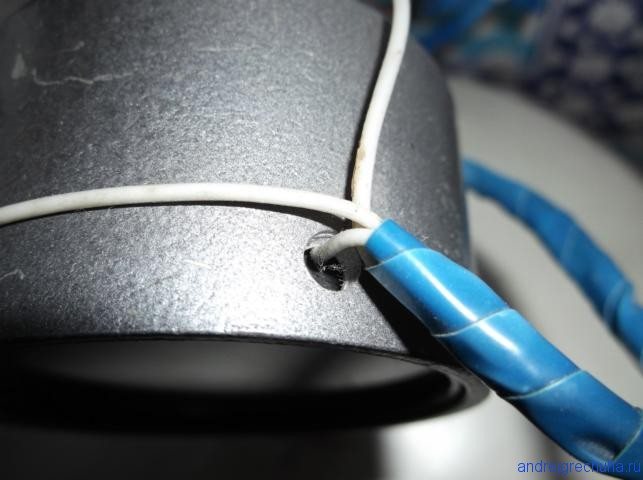

  • Закрепит корпус в тисках через прокладки, просверлить в нем два отверстия так, чтобы проводки проходили в них с небольшим зазором.
  • Вырезать две жестяные полоски и согнуть их концы так, чтобы длина короткой части была больше, чем расстояние от стрелки до циферблата.
  • К другому концу каждой полоски припаять проводок, тщательно залудив место пайки.
  • Разместить полоски на циферблате так, чтобы стрелка касалась загнутой части в месте, соответствующем (Рвкл) или (Роткл).
  • Проверить качество контакта омметром или контрольной лампочкой.
  • Приклеить двухсторонним скотчем пластинки к циферблату.
  • Проводки вывести через отверстия.

Далее следует установить на место уплотнительную прокладку и стекло и зафиксировать его стопорным кольцом. Общий провод можно присоединить к любой металлической детали устройства. Контактный манометр, изготовленный своими руками, готов к работе. Степень электробезопасности такого технического решения остается под сомнением, поэтому лучше избегать прикосновений к проводящим деталям работающей установки.
