Основные неисправности шуруповерта и их причины

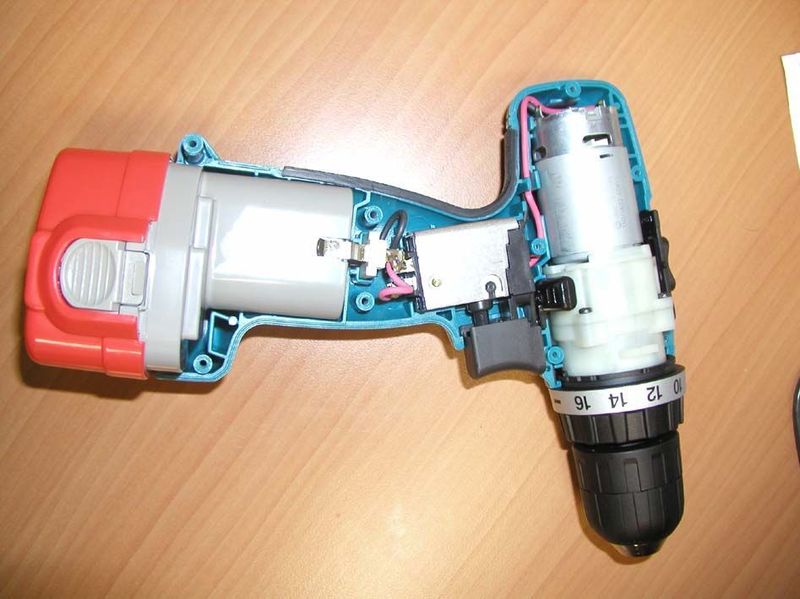

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.
Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.
- Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
- При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
- Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
- Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
- Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
- Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
- Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
- Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
- Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.
Какие случаются неисправности и способы их устранения
Основные поломки шуруповерта, которые возможно починить своими руками, заключаются в следующих важных аспектах:
- Инструмент не включается.
Причинами этой неисправности могут являться следующие моменты:
- поломался выключатель;
- перегорел один из проводов электрической схемы;
- вышел из строя аккумулятор;
- износ графитовых щеток;
- сгорание обмоток электродвигателя.
Читайте здесь, как выбрать пистолет для монтажной пены.
Из этой статье вы узнаете об электролобзике.
Чтобы удалить вышеописанные неисправности, необходимо выполнить следующие действия:
- заменить выключатель;
- найти обрыв в электрической цепи и нивелировать проблему;
- приобрести новый аккумулятор;
- заменить щетки коллектора электродвигателя;
- перемотать обмотки двигателя.
- Перестал работать реверс.
Как правило, причинами поломки этого вида являются следующие факты:
- подгорели контакты;
- неисправность выключателя;
Важно знать: в случае неисправности реверса, прежде всего, стоит почистить контакты токопроводящих проводов, или заменить в целом выключатель
- Не регулируется сила вращения вала.
Когда отсутствует регулировка мощности вращения шуруповерта, то в этом случае могут быть следующие причины:
- неисправность кнопки включения;
- дефект в функционировании транзистора.
Для устранения неисправностей стоит выполнить следующие операции:
- проверить контактную группу кнопки включения, почистить все соединения, а в отдельных случаях — заменить полностью этот узел;
- если причиной неисправности является транзистор, то его необходимо заменить.
- Сбои в работе редуктора.
Причинами неисправности этого типа являются следующие моменты:
- основной вал пришел в негодность;
- рабочие поверхности и зубья шестеренок имеют значительный износ;
- износился штифт крепления основной шестерни.
Как правило, в вышеописанных ситуациях, износившийся конструктивный элемент редуктора заменяют.
Таким образом, в этой статье мы указали все типичные неисправности шуруповертов, а также дали рекомендации относительно того, как правильно отремонтировать инструмент.
Надеемся, что информация, изложенная в статье, станет для вас практическим руководством при ремонте шуруповерта разных торговых брендов.
Из этого видео вы узнаете, как чинить и чистить шуруповерт:
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Как выбрать шуруповерт?
Ориентироваться нужно на такие критерии:
- Вид . Если вы не являетесь строителем, нет необходимости приобретать профессиональный инструмент. Если нужен шуруповерт для дома, нечастого выполнения работ, подойдет бытовое устройство. Если планируете пользоваться им часто, даже не являясь специалистом, можно приобрести мощный профессиональный прибор. Покупая мини-шуруповерт аккумуляторного типа, рекомендуется остановиться на варианте, батарея которого имеет максимальную мощность.
- Наличие реверса (обратного хода). При его наличии можно извлекать из поверхностей крепежные детали.
- Дизайн . Приспособление должно быть удобным. Перед покупкой проверьте, насколько тугой или плавный ход у кнопок. Желательно, чтобы центр тяжести концентрировался в рукоятке, тогда при работе рука будет меньше уставать.
- Наличие насадок в комплектации . Многие производители их предоставляют, благодаря чему можно сэкономить на других инструментах.
Мощность шуруповерта
Чем выше этот показатель, тем удобнее работать с инструментом. Какой шуруповерт выбрать, зависит от этого критерия. Батарея должна соответствовать мощности инструмента и рассчитываться с учетом потребления мотором устройства энергии. Если соотношение не соблюдается, аккумулятор будет быстро разряжаться. Если тип шуруповерта сетевой, то чем больше мощность, тем тяжелее он будет по весу. Чем выше этот показатель, тем больше стоимость инструмента.
Насадки на шуруповерт
Эти дополнения помогают расширить функционал устройства. Лучший шуруповерт – вариант, который содержит насадки в комплектации, но, если таковых нет, можно приобрести их отдельно:
- Биты . Такие дополнения имеют формы, повторяющую отвертки. Они необходимы для раскручивания и закручивания шурупов.
- Дисковые ножницы . С их помощью осуществляется нарезание тонкого листового металла.
- Высечные ножницы . Это более маневренная версия дисковых ножниц, которая выполняет аналогичную функцию.
- Turbo ножницы . Используются для раскройки металла, пластика, других жестких материалов.
- Секторные ножницы . Благодаря этой насадке можно осуществлять обрезку пластиковых труб.
- Угловая насадка на 90° . С ее помощью можно закручивать крепежные детали в труднодоступных местах.
- Ленточная насадка . Это дополнение необходимо для работы с кассетными шурупами.
- Заклепочная насадка . С использованием этого дополнения удается затягивать клепки без применения заклепочного пистолета.
- Пылезащитник . Рекомендуется оснастить этой насадкой инструмент, если он выполняет функцию дрели.
Чехол для шуруповерта
Этот аксессуар представляет собой кобуру, защищающую инструмент от механических повреждений, загрязнений. Осуществляя выбор шуруповерта, желательно сразу подобрать для него и чехол. Учтите такие критерии выбора:
- Убедитесь, что у аксессуара надежный замок-пряжка, который хорошо фиксирует инструмент в кобуре.
- Стоит остановить свой выбор на варианте с кармашками для насадок.
- Желательно, чтобы чехол был оснащен металлическим кольцом, предназначенным для хранения ручных инструментов.
- Материал, из которого выполнен аксессуар, должен быть прочным.
Основные узлы и детали
В принципе, все дрели имеют одинаковую конструкцию — все узлы и детали показаны на фотографии. Ударные модели имеют добавочные неподвижные храповики, которые, взаимодействуя друг с другом, заставляют сверло совершать поступательно-ударные движения для сверления особо прочных стен из железобетона.
Принцип работы довольно несложен: нажав кнопку пуска, пользователь открывает току доступ к щеткам электродвигателя, которые раскручивают ротор двигателя до необходимых для работы оборотов. Вращательный момент через шпиндель передается на редуктор — он обеспечивает вращение патрона с зажатым в специальном устройстве сверлом. В результате такого взаимодействия осуществляется сверление различных материалов.
Выносные блоки питания
Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.
Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта
Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать. Зарядное устройство для автомобильного аккумулятора
Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта
Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта
И также нельзя забывать про полярность поданного напряжения.
Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.
Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

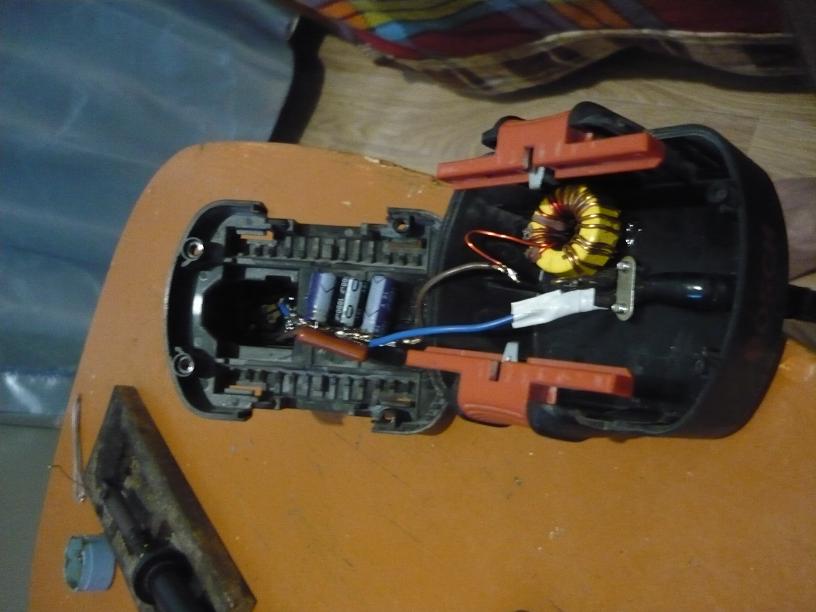

Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту
А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания
Подробное устройство шуруповерта: схемы и видео
Шуруповерт – это универсальный инструмент, который используется для широкого спектра задач. Позволяет высверливать отверстия разного диаметра, ввинчивать крепежный инструмент, а также устанавливать и демонтировать строительные элементы. Внешне это небольшой прибор весом от 0,5 до 2 кг. Он состоит из корпуса, электродвигателя и редуктора. Может иметь и дополнительные функции, например, регулировку скорости вращения, стопорный механизм и даже фонарик. Чтобы выбрать качественную модель, следует учитывать назначение работы, а также основные технические характеристики.
Щеточный или бесщеточный шуруповерт выбрать
Покупка шуруповерта превращается для многих потребителей в непростой и длительный процесс. Моделей огромное множество, нужно изучить их технические характеристики, стоимость, сравнить цену и качество. Конечно самые ценные советы можно получить от профессионалов, которые используют подобное оборудование в работе практически ежедневно.
Разумеется, технически у бесщеточных моделей гораздо больше преимуществ. КПД у них доходит до 90 %, а у остальных видов он гораздо ниже.
Не сетевая, а аккумуляторная зарядка тоже плюс, особенно если рядом нет сети электричества.
По своим характеристикам и эффективности бесщеточные шуруповерты выгоднее, но вот цена довольно велика для большого круга пользователей.
Классические модели тоже надежные и проверенные, легки в ремонте, детали стоят не дорого и их не сложно приобрести. Поэтому многие выбирают именно этот вариант.
Каждый должен решить самостоятельно какой инструмент ему выбрать, исходя из своих финансовых возможностей и приоритетов.
Электродвигатель
Малогабаритный мотор коллекторного типа – основная часть инструмента. Шуруповерты, работающие от сети, оснащены двухфазным электродвигателем переменного тока, запуск происходит через пусковой конденсатор. Аккумуляторные модели работают от постоянного источника питания. Основные элементы электрического двигателя:
- цилиндр из прочной стали, внутри него содержатся магнитные элементы;
- якорная часть закреплена на латунных опорах;
- в пазах уложены обмотки из материала, восприимчивого к магнитному полю;
- через равное количество витков обмотки есть выход к коллекторным пластинам;
- на хвостовой части якоря закреплены щетки из графита или другого прочного металла.
Строение асинхронного двигателя
Для того, чтобы разобраться в теории работы двигателя, нам надо рассмотреть из чего же он состоит.
- Крышка клеммной коробки.
- Клеммная коробка.
- Стяжные болты корпуса.
- Вал ротора.
- Передняя крышка корпуса.
- Опорная плита корпуса.
- Корпус с ребрами охлаждения.
- Информационная табличка завода-изготовителя («шильдик»).
- Задняя крышка корпуса.
- Дополнительный вентилятор охлаждения двигателя («вертушка»). «Вертушка» устанавливается не на все двигатели. Если предполагаемое место работы обеспечивает хорошее воздушное охлаждение, то потребности в дополнительном обдуве не требуются.
На самом же деле асинхронный двигатель состоит из трех частей (слева-направо): ротора, статора и корпуса, но главными частями считаются именно ротор и статор, о которых мы с вами и поговорим.
Блок кнопки включения/выключения
Для включения и выключения на дрелях имеется специальный курок. Обычно он совмещен с реостатом, благодаря которому можно регулировать скорость вращения двигателя. На самом курке также может иметься ограничительный вращатель. Им можно устанавливать, насколько глубоко будет нажиматься курок, чтобы не случайно не установить слишком высокие обороты.
Также в одном блоке с курком располагается переключатель реверса, если он предусмотрен конструкцией.
Для регулировки крутящего момента на некоторых моделях сверху устанавливают специальный регулятор. Благодаря нему можно легко использовать дрель в качестве шуруповерта.
Таково устройство самого распространенного типа дрелей. Конструкция довольно проста, а вследствие этого и надежна — дрели по статистике ломаются гораздо реже, чем любой другой электроинструмент.
Сборка рабочей конструкции
Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь, если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.
Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.
Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.
У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.
На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.
Неисправности шуруповерта «Макита»
Наиболее частые поломки шуруповерта фирмы «Макита» следующие:
- Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
- Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
- Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.
Это интересно: Фен строительный — какой выбрать, для чего нужен?
Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Замена старых элементов
Порядок действий:
Раскрыть корпус аккумулятора.
Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.
- Собрать аккумулятор, закрыв крышку корпуса.
- Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
Подключение к автомобильному аккумулятору
Инструкция:
Раскрыть корпус шуруповёрта.
Найти контакты, через которые подаётся питание на двигатель.
Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.
Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.
Собрать шуруповёрт.
- Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
Статор асинхронного двигателя
Статор асинхронного двигателя представляет из себя сердечник, состоящий из пластин электротехнической стали и содержащий в себе медные обмотки, которые определенным образом уложены в пазах статора.
Как было упомянуто, сердечник статора состоит из пластин, которые изолированы друг от друга. С внутренней стороны статора есть пазы
в которые укладывается изоляция
Далее в эти пазы наматывается медный лакированный провод определенным образом, который представляет из себя обмотки статора
Асинхронный двигатель имеет три «куска» медного провода
Которые определенным образом уложены в пазы статора под углом в 120 градусов друг относительно друга.
Все 6 концов обмоточных проводов выведены в клеммную коробку, которая находится на корпусе двигателя.
Статор двигателя, а точнее, размеры сердечника, количество катушек в каждой обмотке и толщина моточного провода из которого намотаны катушки определяют основные параметры двигателя. Например, от числа катушек в каждой обмотке зависит номинальное число оборотов двигателя, а от толщины провода, которым они намотаны, зависит номинальная мощность двигателя. Количество обмоток для трехфазного асинхронного двигателя всегда равно трем. А вот количество катушек в каждой из этих обмоток разное. Катушки могут наматывать в один или два провода. Учитывая, что номинальное число оборотов двигателя обратно пропорционально номинальной нагрузке, можно смело сказать, что скорость вращения вала асинхронного двигателя будет уменьшаться при увеличении нагрузки. Если при работе двигателя начнут уменьшаться его обороты из-за роста нагрузки, то не остановка этого процесса может привести к полной остановке двигателя. Двигатель начнет сильно гудеть, вал ротора не будет крутиться – возникнет сильный нагрев катушек, с последующим разрушением изоляции моточного провода, что приведет к короткому замыканию и возгоранию обмоток.
Реальное фото статора одного из асинхронного двигателя выглядит вот так.
Как устроен шуруповерт или конструкция прибора
Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.
Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.
Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:
- Корпус из ударопрочного пластика
- Патрон (обычно быстрозажимного типа)
- Кнопка, выключатель или курок для запуска инструмента
- Переключатель режимов направления движения исполнительного органа — реверс
- Регулятор скорости в виде переключателя
- Регулятор силы момента — более известен, как трещотка
Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:
- Электромотор коллекторного или бесколлекторного типа
- Шестеренчатый механизм в виде планетарного редуктора
- Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя
В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.
Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.
Устройство и схема кнопки шуруповерта
Кнопка шуруповерта — основной элемент управления, который выполняет сразу несколько функций:
- Включение/включение инструмента;
- Переключение направления вращения;
- Плавный пуск двигателя;
- Регулировка оборотов.
При этом каждый из элементов управления, встроенных в блок кнопки, сам по себе не может работать корректно. За исключением переключателя направления вращения, который чаще представляет собой отдельный функциональный блок. Корпус в большинстве случаев состоит из трех условных отсеков, в которых расположены рабочие узлы и механизмы.
- В нижней части корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
- В средней части расположен сам «курок» плавного пуска (чем глубже его вдавить, тем выше скорость вращения патрона). Кнопка при нажатии скользит в специальном блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
- В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Направление меняется за счет смены полярности подающегося на переключатель напряжения.
Приблизительно так устроены все блоки управления шуруповертов разных марок. Чтобы ознакомиться с устройством кнопки конкретной модели инструмента более детально, рекомендуем изучить схему кнопки шуруповерта (она есть в инструкции).
Как разобрать шуруповерт для ремонта
Для того чтобы разобрать устройство, проделайте следующие шаги:
- отсоедините аккумуляторный блок от корпуса аппарата;
- открутите весь крепеж, удерживающий 2 половинки устройства вместе;
- снимите верхнюю часть корпуса;
- выньте все содержимое из корпуса аппарата;
- аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
- извлеките переключатель скоростей;
- разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;
Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).
Принцип работы и основные узлы
Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:
- работающие от сети 220 вольт;
- использующие аккумуляторную батарею.
Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:
- электродвигатель;
- нажимная кнопка;
- регулятор оборотов с реверсом;
- зажимной патрон;
- электронный блок;
- редуктор.
Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.
Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.
В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.
Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.
Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.
Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.
Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
Подведение итогов
Не стоит стремиться приобрести наиболее мощный инструмент. При избыточной мощности вы будете ввинчивать шурупы слишком сильно, шляпка будет глубже поверхности, что портит внешний вид и затрудняет вывинчивание шурупов, если в этом возникнет необходимость.
Прежде чем выбрать, какая мощность шуруповерта подойдет именно вам, следует определиться, для каких целей инструмент будет использоваться. Для редкого использования в домашней мастерской подойдет простой маломощный инструмент, с напряжением 12В, емкостью 1.5Ач и максимальным крутящим моментов 25Нм. Таким инструментом можно работать при сборке мебели и вкручивать небольшие саморезы для крепления домашних предметов интерьера (гардины, картины и т.д.).
Всегда старайтесь выбирать шуруповерт с 2 аккумуляторами в комплекте, поскольку батареи это дорогая запасная часть.
Стоит отметить, что мощность аккумулятора шуруповерта, хотя и является важным параметром при выборе подходящей модели, гораздо важнее показатели напряжения, ёмкости и типу аккумулятора
А уделять внимание крутящему моменту чаще всего стоит только, если с его помощью будет проводиться не только вкручивание, но и сверление. Также следует знать, что максимальная мощность шуруповерта аккумуляторного из всех имеющихся в продаже моделей у прибора с напряжением 36 В, моментом 60 Нм и ёмкостью 3000 мАч
Таким оборудованием достаточно сложно и не слишком удобно пользоваться повседневно без наличия профессионального опыта. А, значит, стоит остановить свой выбор на менее производительных вариантах, выпускаемых известными и надёжными брендами типа Bosch, Hitachi, Makita, AEG, Dewalt и Metabo. Даже если купить шуруповерт незначительными характеристиками данные модели шуруповертов прослужат долгие годы.
