Почему бензопила не заводится?
Почему не заводится бензопила? Далее мы подробно рассмотрим основные возможные причины того, что бензопила не включается. Данные причины характерны для всех двухтактных двигателей бензопил, независимо от производителя инструмента. Устранение этих причин наверняка обеспечит вам правильный запуск бензопилы и хорошую работу устройства.
Почему бензопила не
Основные причины того, что бензопила не заводится на холодную:
- закрыта воздушная заслонка (заслонка должна быть открытой, чтобы при пуске в топливо поступал кислород);
- не осуществляется подсос топлива, нет праймера (конструкционная особенность, если праймер есть, он должен быть исправен);
- не включено зажигание (всегда нажимайте на кнопку зажигания перед началом работы);
- неправильная работа со стартером — в обязательном порядке нужно сделать несколько движений стартера до появления «вспышки», чтобы не залить двигатель.
Конструкция карбюратора бензопилы
Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи
Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным
Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:
- Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
- Диффузор для подачи воздуха, расположенный на стороне входа в механизм
- Жиклеры —клапана, которые служат для регулирования подачи смеси
- Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
- Поплавковая камера — устройство для создания и поддержания определенного уровня топлива
Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.
Устройство бензопильного карбюратора
Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:
- Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно
- После окончания процесса обкатки
- После проведения капремонта ДВС
- В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора
В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.
Устройство и принцип работы двигателя бензопилы
Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.
Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:
- Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
- Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
- Шатун — это часть, за счет которой соединяется поршень с коленвалом
- Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы
В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.
К двигателю подключены следующие механизмы:
- Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
- Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
- Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
- Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
- Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма
Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.
https://youtube.com/watch?v=bRP_CeJ__U8%3F
Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.
Электрическая бензопила в разрезе
Двигатель бензопилы в разрезе представлен на фото ниже.
Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.
Это интересно: Разновидности приспособлений для цепной бензопилы — рассматриваем во всех подробностях
Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы. Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Составляющие детали бензопилы

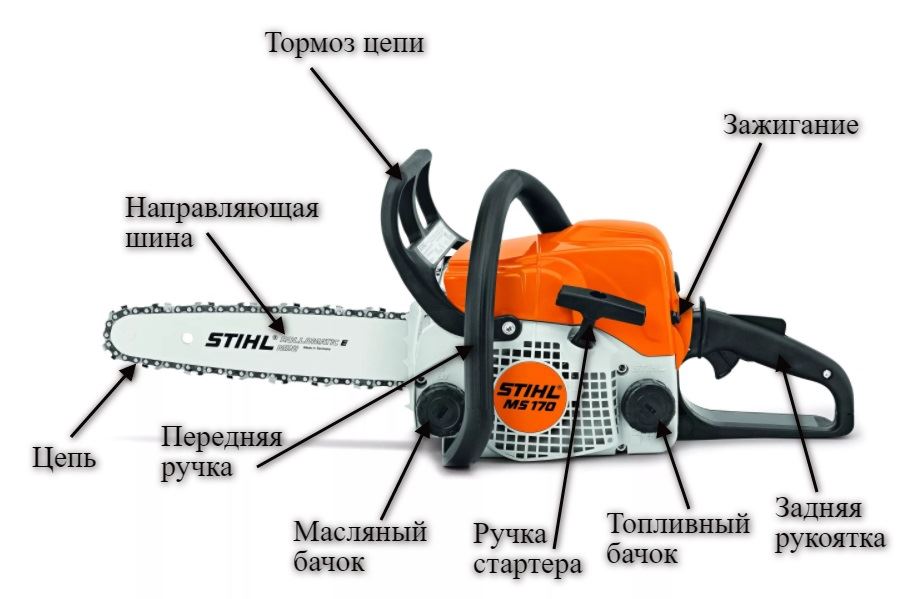

Сегодня на рынке бензопил представлено множество разных производителей, среди которых известные марки, как например бензопила Партнёр, Husqvarna, Makita, так и менее популярные – бензопила Калибр, Старт и другие. Несмотря на различные названия, конструкцию все эти инструменты имеют схожую:
- Задняя рукоятка.
- Топливный бак.
- Зажигание.
- Ручка стартера.
- Масляный бак.
- Передняя рукоятка.
- Тормоз цепи.
- Направляющая шина.
- Цепь.
Однако, если бензоинструмент выходит из строя, причиной чаще всего является неисправность внутреннего механизма. Разберемся из чего он состоит и как работает.
Принципы распила древесины
Как правильно пилить бензопилой? Это следует на полном газу. Осуществляйте распил тем участком шины, который расположен ближе к корпусу инструмента. Следует учитывать, что для каждого материала нужно использовать свой метод распила
Обрезка веток
В случае если вы собираетесь спилить ветки с поваленного дерева, встаньте слева от ствола и начинайте пилить внизу. Движения следует выполнять неспешно. Резка осуществляется при помощи носовой части шины, верхними и нижними полотнами цепи. Процесс распиливания толстых, сложных для обработки веток проходит в несколько заходов – от конца к основе ствола. Учитывайте тот факт, что без опоры ствол, скорее всего, покатится, и перед тем, как продолжить рабочий процесс, убедитесь, что он лежит устойчиво.
Раскряжевка ствола дерева
Распил ствола на несколько частей
Когда вы обрежете со ствола все ветки, переходите к следующему этапу – раскряжевке. Будьте осторожны, так как ствол из-за интенсивных рывков пилы может покатиться в вашу сторону. В случае если инструмент застрянет в дереве, не нужно пытаться вытянуть его. Просто выключите двигатель бензопилы и слегка наклоните ствол
Валка деревьев
Ни в коем случае не занимайтесь валкой деревьев в одиночку. Возьмите с собой хотя бы одного помощника, который сможет оказать вам помощь в экстренной ситуации. Перед тем как начать распил, внимательно осмотрите ствол дерева на наличие сухих веток, ведь они могут упасть прямо на вас
Обратите внимание на то, чтобы соседние деревья не мешали работе. Затем встаньте справа от дерева. Старайтесь держать инструмент сбоку
Это заметно снизит нагрузку на позвоночник и руки. Сам процесс можно разделить на подпил и основной подпил. Работу следует начинать под углом сорок пять градусов на глубину четверти ствола дерева. Такой ход действий гарантирует правильное направление падения дерева. Далее начинайте делать основной пропил. Когда дерево будет падать, постарайтесь быстро извлечь инструмент. Вы можете посмотреть на то, как работает бензопила на видео. Вероятно, взглянув на живое исполнение, вы освоите этот процесс быстрее
Старайтесь держать инструмент сбоку. Это заметно снизит нагрузку на позвоночник и руки. Сам процесс можно разделить на подпил и основной подпил. Работу следует начинать под углом сорок пять градусов на глубину четверти ствола дерева. Такой ход действий гарантирует правильное направление падения дерева. Далее начинайте делать основной пропил. Когда дерево будет падать, постарайтесь быстро извлечь инструмент. Вы можете посмотреть на то, как работает бензопила на видео. Вероятно, взглянув на живое исполнение, вы освоите этот процесс быстрее.
Общее устройство бензопилы
На рынке представлено множество моделей бензиновых пил от разных брендов. Изделия различных производителей отличаются друг от друга дизайном и техническими характеристиками, которые определяют эргономику и функциональные возможности техники, но при этом инструмент имеет одинаковое устройство.
Бензопила состоит из следующих конструктивных элементов:
- двигателя внутреннего сгорания;
- карбюратора;
- шины;
- цепи;
- ручек;
- муфты сцепления;
- стартера;
- систем зажигания, подачи топлива, фильтрации воздуха и смазывания цепи;
- глушителя;
- цепного тормоза и механизма ее натяжения.

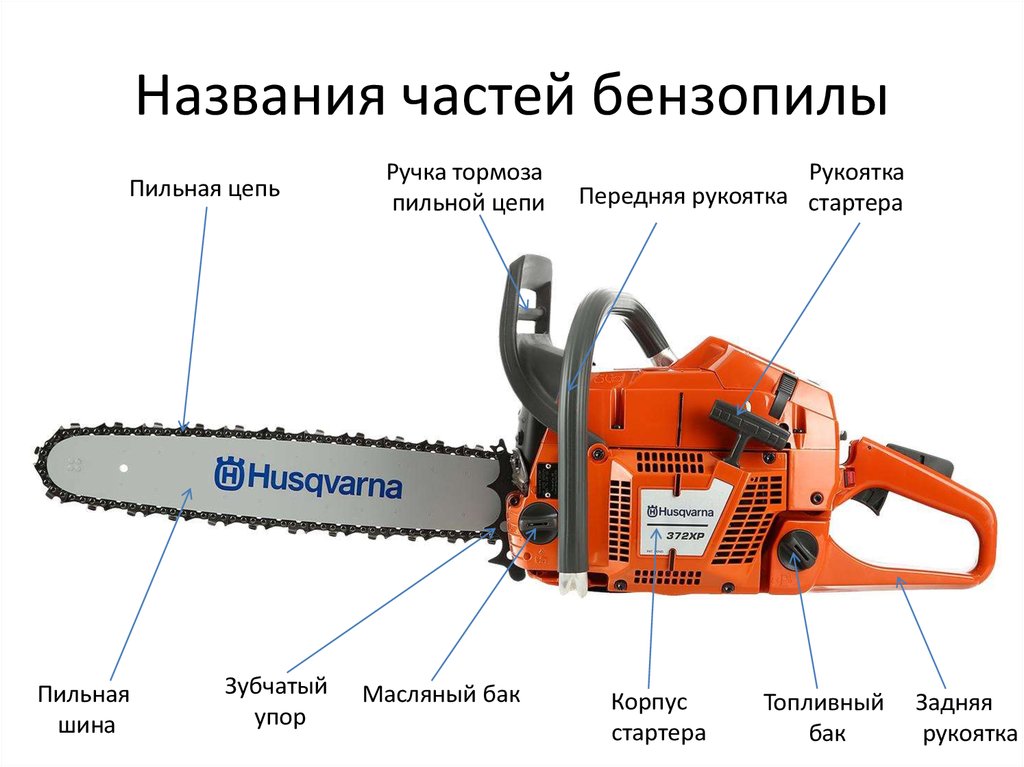

Схема бензопилы показана на фотографии ниже.
Карбюраторный ДВС работает на смеси масла с бензином. Схема его рабочего процесса представлена на фото далее.
Компоненты топливной смеси размешивают пропорционально. Соотношения между ними указаны в пользовательской инструкции (масло к бензину от 1:20 до 1:50 соответственно). От качества топлива зависит продолжительность эксплуатации инструмента без ремонта.
Двухтактный мотор способен развивать скорость 13,5 тысяч об/мин. Он может располагаться на инструменте вертикально либо горизонтально. Первый вариант размещения ДВС характерен для многих профессиональных моделей бензопил большого размера. Глушитель у них размещается спереди от двигателя.
Если мотор располагается горизонтально, то бензиновые пилы имеют компактные размеры. Масса у таких инструментов тоже небольшая. Данные особенности делают изделия с горизонтальным типом мотора популярными у фермеров, лесозаготовителей и прочих работников, использующих ручные пилы.
Конструкция бензопилы предполагает наличие двух рукояток: передней и задней. На последней размещены переключатель, рычаги газа и безопасности. В инструменте реализована защита от воздействия вибраций и обратного удара. Первая связана с наличием между рукояткой и пилой прокладок из резины. Некоторые модели имеют также пружины, которые гасят колебания. От обратного удара может защищать специальный тормоз либо щиток.
Устройство муфты сцепления и как она работает
Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.
При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:
- Увеличение расхода топлива
- Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
- Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС
Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:
- Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
- Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
- Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора
Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.
Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.
Это интересно!Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы.Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.
Наружная разборная звездочка бензопилы
Конструктивные особенности ручного стартера
Чтобы завести двигатель бензопилы, нужно осуществить прокручивание коленчатого вала. Делается это вручную при помощи отдельного механизма, именуемого стартером. Конструкция этого механизма простая, и основывается на следующих составляющих:
- Барабан — деталь, которая соединяется с коленчатым валом бензопилы
- Тросик или шнур, который наматывается на барабан
- Возвратная пружина — обеспечивает наматывание троса на барабан
- Рукоятка — крепится к концу тросика
- Каркас — основа механизма
Принцип работы этого устройства основывается на том, что зубья барабана входят в зацепление с зубьями на валу двигателя. Причем зацепление происходит при резком вытягивании троса из барабана. Чтобы запустить двигатель, недостаточно просто дергать за ручку стартера. Запуск мотора предусматривает выполнение предварительной подкачки топлива в карбюратор, закрытия заслонки и включения зажигания. Только после этого можно приступать к резкому вытягиванию рукоятки стартера.
Общее устройство инструмента
Бензопилы или их второе название мотопилы применяются активно не только для заготовки дров, но еще и при выполнении строительных работ, а также с целью обрезки сада. Сегодня этот инструмент выпускается разными производителями — от известных, как например, Stihl, Husqvarna, Makita, Partner, Чемпион, и менее известных — Foresta, Старт, Limex и другие. Несмотря на отличия по названию, все эти инструменты имеют схожую конструкцию. Отличие лишь заключается в качестве деталей, из которых собираются отдельные и механизмы.
Чтобы разобраться с тем, как устроена бензопила внутри, нужно изначально узнать основные составляющие инструмента. Ниже представлена схема бензопилы, по которой можно узнать, какое устройство имеет этот инструмент.
Коротко выясним, для чего нужны все составляющие детали бензоинструмента:
- Задняя рукоятка — играет роль опоры для удерживания инструмента пильщиком. На этой рукоятке располагается курок газа, посредством которого происходит открытие дроссельной заслонки
- Топливный бак — емкость, в которую заливается приготовленная смесь, состоящая из бензина с маслом. На такой смеси работают бензопилы, оснащенные двухтактным двигателем
- Зажигание — механизм, отвечающий за подачу искры на свечу зажигания
- Ручка стартера — служит для ручного запуска ДВС. Стартер соединен с коленчатым валом, который нужно прокрутить, чтобы запустить мотор
- Масляный бак — это емкость, в которую заливается цепное масло. Это масло расходуется в процессе работы инструмента на смазку цепи, звездочки и шины
- Передняя рукоятка — главная ручка, посредством которой удерживается инструмент при выполнении пильных манипуляций
- Тормоз цепи — это блокиратор, который позволяет мгновенно осуществить остановку цепи в случае ее заедания в древесине или в случае возникновения опасности контакта человека с вращающейся частью инструмента
- Направляющая шина — деталь, по которой происходит перемещение цепи бензопилы
- Цепь — главный элемент, обеспечивающий распиливание древесины
Это основные составляющие рассматриваемого инструмента, с назначением которых нужно разобраться перед тем, как впервые приступать к работе. Если бензопила выходит из строя, то ее поломки преимущественно связаны с внутренними механизмами. Именно о том, как устроена бензопила внутри, и какой принцип работы она имеет, рассмотрим более детально.
https://youtube.com/watch?v=mRNgs6kuVn8%3F
Устройство бензопилы: схема и конструкция элементов бензопилы
Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.
Есть три разновидности:
- бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
- полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
- профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.
Все модели работают по одинаковому принципу и обладают схожими запчастями.
Подготовка к работе с пилой
Инструкция по эксплуатации бензопилы содержит основные пункты работы. Но чтобы содержать устройство в работоспособном состоянии, необходимо знать схему устройства пилы и принцип действия ее механизмов.
Конструкция бензопилы
Главный механизм бензопилы – двигатель внутреннего сгорания двухтактного функционирования. К нему подсоединены:
- механизмы передачи крутящего момента;
- пильное полотно – шина с цепью;
- редуктор – одноступенчатая цепная передача, приводящая в движение режущую часть полотна;
- 2 бака – масляный и топливный.
Принцип работы бензопилы
- Включение производится со стартера – раскручивается коленвал.
- На одном из оборотов срабатывает свеча зажигания, появляется искра, воспламеняется воздушно – топливная смесь, которая приводит в движение поршень.
- Этот элемент, соединённый с коленчатым валом через шатун, по инерции продолжает процесс дальше без участия внешних сил.
- Двигатель раскручивает ведущую звездочку.
- Цепь, ведомая звездочкой, начинает двигаться в пазах шины.
Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Читать также: Самоделки из стиральной машинки
«Лесорубу, работающему тупым топором, посоветовали: — Наточи топор.
Он ответил: — Времени нет. Лес валить надо. »
Всем читателям большой привет!
Сегодня решил поведать об инструменте, без которого, как мне кажется, сегодня просто нельзя. Хороший инструмент должен хорошо работать, а это во многом зависит от его хозяина.
Уборка в осеннем саду, заготовка дровишек к зиме, строительство бани, ремонт деревянного забора потребуют не только время и желания, но и готовности «режущего» инструмента. Если это бензопила, то она должна быть правильно заточенной.
Конечно, есть платные специалисты, а у Вас, например, есть лишние деньги… Но мы знаем, что такая процедура выполняется периодически и поэтому возникает естественный вопрос: как наточить цепь бензопилы в домашних условиях? Про то и расскажу. Поехали!
Из этой статьи вы узнаете:
Как разобрать и собрать бензопилу Штиль
До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.
Снятие рукоятки
Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.
Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.
Снимаем стартер
Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.
Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.
Снятие маховика
Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.
Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.
Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.
Демонтаж сцепления и системы подсоса масла
Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.
Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.
Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.
Карбюраторный блок, катушка зажигания и глушитель
Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.
До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.
Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.
Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.
Снятие и разборка ДВС
Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.
Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.
При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.
Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.
Сборка бензопилы
После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.
Муфта сцепления бензопилы – устройство и принцип действия
В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.
Устройство центробежного сцепления состоит из пружины, звездочки и барабана. Эти элементы взаимодействуют между собой по довольно простому принципу. Во время запуска ДВС бензиновой пилы детали, свободно передвигающиеся в радиальном направлении, под действием пружин начинают стягиваться к оси заводского вала. При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.
Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.
