Электрический наждак своими руками из стиральной машинки: особенности изготовления, подготовка материала

Целесообразность самостоятельного изготовления

Автоматизированные устройства повышают эффективность обрабатывания древесины, что довольно актуально в организации производства или для исполнения бытовых заданий. Современные модификации позволяют не только работать по дереву, но и по мягкому металлу – бронзе, алюминию, меди. Широкий ассортиментный ряд представляет вашему вниманию не только станки для профессиональной обработки, но и оборудование, используемое в домашних условиях.

Правда, имеется один существенный недостаток покупного оборудования – стоит такой токарный станок достаточно дорого. Чтобы сэкономить бюджет, можно воспользоваться одним из трех вариантов – купить китайскую модель, приобрести советскую технику и постоянно ее ремонтировать либо изготовить такой станок своими руками.

В том случае, если станок предназначается для бытового применения и совершенствования собственного мастерства в столярном деле на уровне хобби, то станок, собранный самостоятельно, является отличным альтернативным решением дорогостоящему оборудованию. Естественно, самодельная модель не имеет разных особенностей заводского аналога, но ее функциональности окажется вполне достаточно, чтобы изготовить небольшую поделку из мягкого металла или древесины.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

  • электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
  • электрическая дрель с набором сверл;
  • шуруповерт или фигурная отвертка;
  • угловая шлифмашина;
  • паяльник на 100 Вт;
  • маленькая стамеска;
  • угольник с одним из углов на 90 градусов;
  • штангенциркуль;
  • чертежный циркуль;
  • чертежный карандаш и рулетка;
  • ножницы по металлу;
  • настольные тиски;
  • отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

  • модель советского электродвигателя от стиральной машины с конденсаторами;
  • тумблер на нагрузку до 1.0 кВт;
  • шнур с розеткой длиной 2 метра;
  • маленький точильный камень с диаметром посадочного отверстия 32 мм;
  • плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
  • фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
  • брус размером 60х60 мм и высотой 0.2 метра;
  • саморезы по дереву на 50 и 20 мм с прессшайбой;
  • оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
  • резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

  • самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
  • рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
  • мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
  • если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
  • двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем.

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

  • защитное стекло на китайских станках гораздо тоньше, чем использовал я;
  • обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Наждак своими руками

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов.

В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами.

Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Наждак своими руками

Выбор электродвигателя

Основным элементом рассматриваемой конструкции является электрический мотор

Собирая самодельный наждак уделяется внимание следующим рекомендациям:

  1. Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
  2. Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
  3. При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
  4. Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.

Двигатель для наждака

Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.

Самодельный наждак из двигателя стиральной машины

Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.

При сборке конструкции уделяется внимание следующим моментам:

Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала. Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства. Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями. Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг. Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям. Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности

Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес

Наждак из двигателя для стиральной машины

Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Циркулярка

Вначале потребуется сворить станину из квадратной трубы в виде небольшого прямоугольного столика. По центру него необходимо сварить ушки под вал с креплением под циркулярку. На верхнюю часть станины следует прикрутить столешницу либо вырезанную пластину из листовой стали. Под верхние части станины потребуется сварить основу для двигателя от старой стиральной машинки с установкой впоследствии.

В виде ходовой части представлена ременная передача. На валу моторчика и циркулярки оба шкива имеют канавки, а ремень имеет пазы. Это позволяет ремню не слетать со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам станины с одной стороны крепятся два колесика от старой тележки, а с другой стороны — удобная ручка необходимой длинны. К советам по эксплуатации можно отнести правила безопасности при работе с циркуляркой, а также то, что необходимо всегда проверять натяжения ремня. Это сохранит пальцы и остальные части тела целыми.

Изготовление опоры и вспомогательного столика

Для инструмента необходима опорная рама. Для ее изготовления понадобится большая труба и углошлифовальная машинка. Процесс изготовления:

  • Придерживаясь чертежа, на трубе вырезают паз под установку конденсатора. Для этого используют углошлифовальную машинку. Паз делают на прямоугольном сечении трубы со стороны широкой грани.
  • Для фиксации электродвигателя в уголках детали вырезают небольшие отверстия.
  • Затем сварочным аппаратом сваривают подготовленные уголки и заготовки труб. Получается рама.

  • Под установку двигателя в раме просверливают необходимое количество отверстий. Для этого используют электродрель.
  • Чтобы столик перемещался в нужное положение, на поверхности одной металлической пластины вырезают два паза. Пазы высверливают электродрелью. Их форма должна быть продольной. При этом во второй пластине, которая будет сверху, пазы делать не нужно.
  • Квадратную трубу и 2 металлические пластины сваривают сварочным аппаратом. Получается столик.
  • Столик и раму соединяют болтовым креплением.
  • Все неровности и шероховатые места на конструкции зачищают. К болгарке прикрепляют щетку по металлу и проводят шлифовку.
  • Краской покрывают все металлические элементы конструкции.

Подключение (проверка) двигателя

Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить. В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый – четыре вывода, крыльчатки нет, охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.

Читать также: Как сделать зарядку для литий ионных аккумуляторов

Старый вариант не требует никаких конденсаторов для запуска – пусковая обмотка хитрым образом подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит. Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для крепления камня.

Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой – около 40 Ом. Возможно сопротивления будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор 4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями (не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении. Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно задавать направление против часовой стрелки

. Ниже показана схема подключения, если вал вращается по часовой стрелке, нужно изменить подключение пусковой обмотки.

Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще, а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит. Объяснить эти домыслы я могу только одним путем – один написал глупость, а остальные списали у первого. Могу с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен – такое подключение для него безопасно и совершенно безвредно.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

  1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
  2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Фланец

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Где применяется самодельное токарное оснащение?

Рассмотрим область использования такого оборудования. Токарный станок небольших размеров, собранный в домашних условиях из мотора старой стиральной машины, можно использовать при изготовлении массы вещей из древесины. Такое самодельное устройство поможет сделать:

  1. элементы для внешней или внутренней отделки;
  2. отдельные детали мебели;
  3. резные элементы лестничных перил;
  4. деревянные ручки на инструменты;
  5. табуретки и еще массу полезных в хозяйстве вещей.

Кроме того, на маленьком токарном станке по древесине возможно:

  • шлифовать обрабатываемую поверхность;
  • наносить резьбы с определенным шагом;
  • высверливать в деталях необходимые разъемы;
  • обтачивать элементы из древесного материала.

Оказывается, область использования токарного оборудования довольно большая. И если у вас есть мотор от старой стиральной машины, способный еще поработать, вполне можно сделать необходимое для дома оснащение.

Этапы работ по изготовлению наждака

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

  • электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
  • электрическая дрель с набором сверл;
  • шуруповерт или фигурная отвертка;
  • угловая шлифмашина;
  • паяльник на 100 Вт;
  • маленькая стамеска;
  • угольник с одним из углов на 90 градусов;
  • штангенциркуль;
  • чертежный циркуль;
  • чертежный карандаш и рулетка;
  • ножницы по металлу;
  • настольные тиски;
  • отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

  • модель советского электродвигателя от стиральной машины с конденсаторами;
  • тумблер на нагрузку до 1.0 кВт;
  • шнур с розеткой длиной 2 метра;
  • маленький точильный камень с диаметром посадочного отверстия 32 мм;
  • плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
  • фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
  • брус размером 60х60 мм и высотой 0.2 метра;
  • саморезы по дереву на 50 и 20 мм с прессшайбой;
  • оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
  • резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

  • самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
  • рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
  • мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
  • если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
  • двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза. Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков. Нельзя проводить работы в перчатках и в одежде с длинными рукавами

Во время движения абразивного круга они могут зацепится, что приведет к травме

Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих

Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
Нельзя проводить работы в перчатках и в одежде с длинными рукавами

Во время движения абразивного круга они могут зацепится, что приведет к травме.
Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих

Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Как изготовить станину

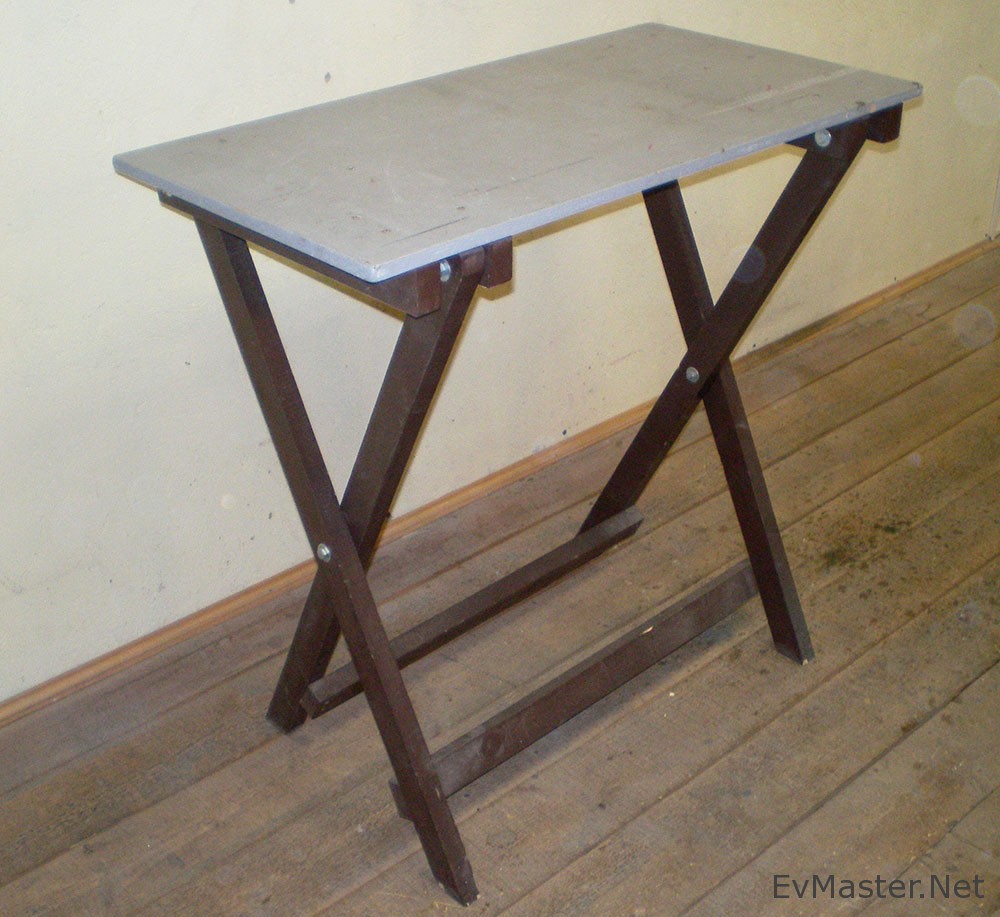

Под самодельный токарный станок подходит каркас из дерева. Высокой жесткости не требуется, ведь обрабатывать предстоит не металл. Стандартные габариты самодельного станка, как правило, составляют 90 на 50 на 45 по длине, ширине и высоте соответственно. На таком станке возможно обрабатывать заготовки длиной в двадцать сантиметров и диаметром в двадцать пять.

Разберемся, как правильно сделать станину:

  1. пару уголков располагаем на ровной поверхности, направив полки друг к другу;
  2. для параллельности их размещения используем вкладыши через каждые пять сантиметров;
  3. направляющие в торцевых участках фиксируются уголками;
  4. детали соединяются струбцинами и привариваются;
  5. станина укрепляется на верстак или колоду.

Альтернативным решением для такой станины может быть основание из металла, как более жесткое и прочное. Чтобы изготовить центры под установку заготовки, понадобится помощь токаря.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
