Устройство бензопилы штиль 660

Инструкция по эксплуатации

Основные правила применения бензопилы и поддержания Stihl 180 ms в рабочем состоянии:

• собирать пилу, нужно пользуясь инструментами из комплекта, после сборки выполните обкатку;
• продолжительность обкатки не менее 5 рабочих часов;
• сложные неисправности устраняйте в сервисном центре, пока пила на гарантии;
• запрещается разбирать бензопилу самостоятельно;
• работать необходимо в средствах защиты — очки, маска, рукавицы, наушники;
• не используйте бензопилу в качестве болгарки — инструмент предназначен только для работы с деревом, пилить металл им нельзя!
• максимальное время эксплуатации бензопилы без выключения составляет 120 минут;
• для заправки бензопилы всегда выбирайте качественное масло и бензин;
• разборку пилы в домашних условиях, так же как и регулировку карбюратора делать нельзя, если пила на гарантии;
• масло для бензопилы Штиль мс 180 следует подбирать из рекомендуемых производителем, если в инструкции не указана точная марка масла, используйте только оригинальные масла и смазки;
• какой бензин заливать в бензопилу штиль 180 — вопрос для новичков, пользователи со стажем знают, что рекомендованным видом бензина является АИ-92;
• регулировать карбюратор самостоятельно можно только по истечению 12 месяцев гарантии;
• замена и обслуживание свечей — по требованию, по мере износа, появления нагара;
• периодичность очистки фильтра — раз в месяц или реже, исходя из частоты эксплуатации бензопилы;
• следите за натяжением цепи, для правильной натяжки пользуйтесь насадкой для регулировки на боковой панели бензопилы;
• смазка цепи бензопилы Штиль 180 — регулярный процесс, выполняйте эту процедуру перед каждой эксплуатацией.

Особенности и отличия регулировки карбюратора на китайской бензопиле

Карбюраторы на китайских бензопилах в большинстве скопированы с оригинальной конструкции Stihl. Поэтому алгоритм регулировки на оригинальных и китайских вариантах практически идентичен.

Неоригинальные изделия хуже тем, что на них применяются сплавы низкого качества, недолговечные пластиковые детали (мембрана и прокладки), не точно выдержаны размеры калиброванных отверстий и т.д.

В ознакомительных целях рекомендуем посмотреть интересное видео о китайской бензопиле Штиль МС 660. Бензопила полностью разбирается, оценивается состояние комплектующих в том числе и карбюратора. Также автор видео разбирает карбюратор и на примере показывает как его почистить от грязи.

https://youtube.com/watch?v=kZEBn7D4qqk

Устройство

Бензопила Stihl MS-660 относится к классу тяжелого ручного лесозаготовительного оборудования. Назначением техники является валка и разделка деревьев, заготовка дров и демонтаж деревянных конструкций. Агрегат отличается большой мощностью, производительностью в сочетании с надежностью и эргономикой.

Устройство бензопилы Штиль:

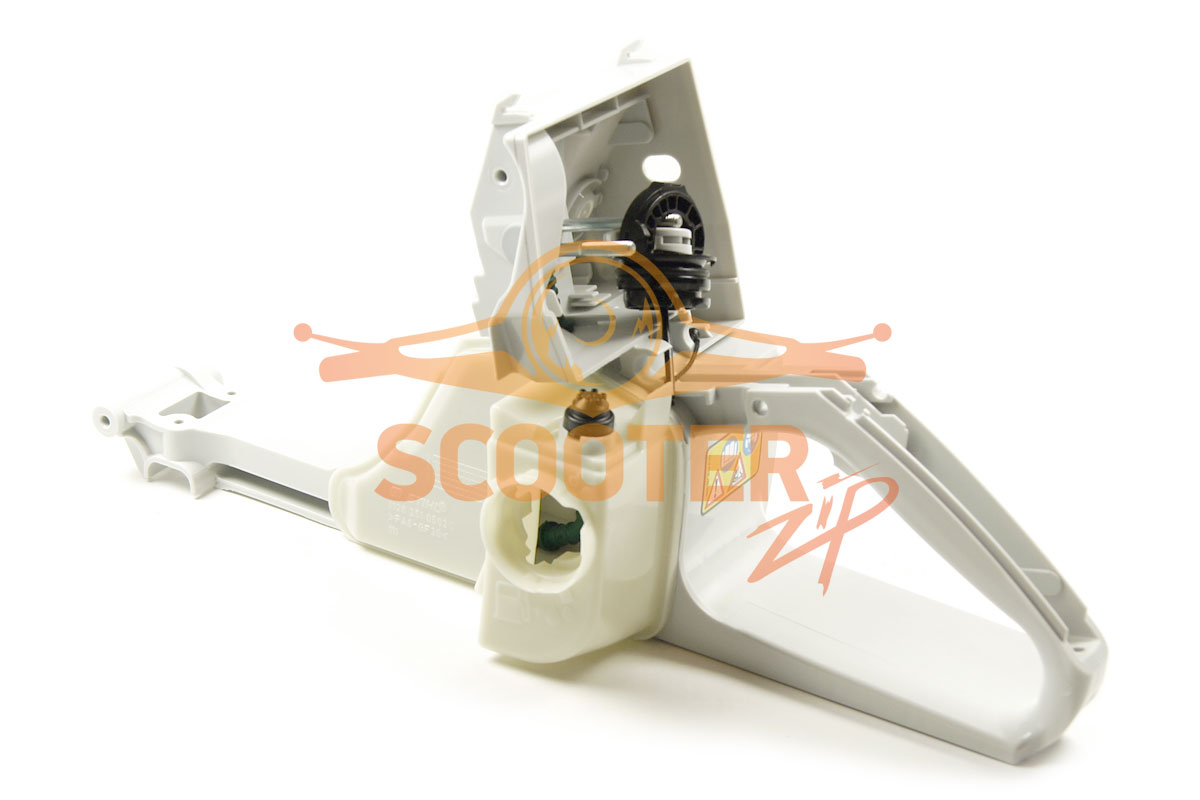

• корпус с рукоятками и приборами управления;

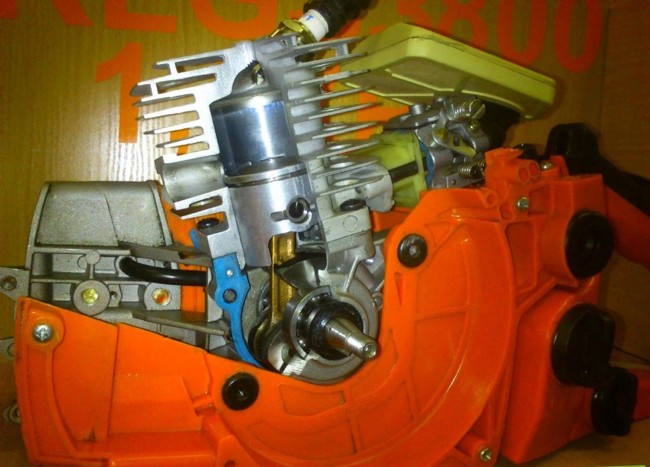

• двигатель внутреннего сгорания;
• воздушный фильтр;

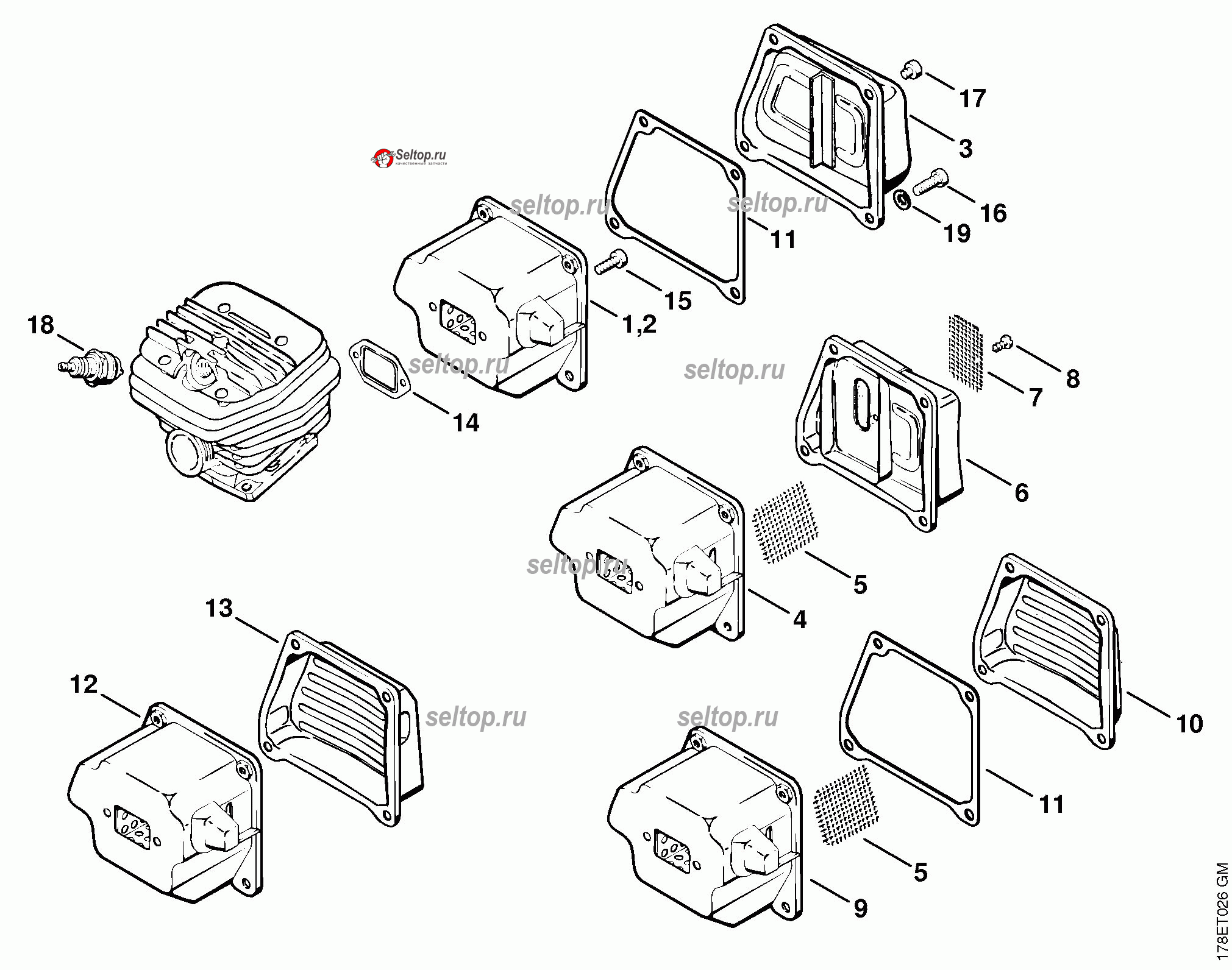

• глушитель;
• шина с пильной цепью;
• редуктор;
• виброгаситель;
• система смазки;
• боковой натяжитель цепи;
• баки для топлива и масла;
• цепной тормоз.

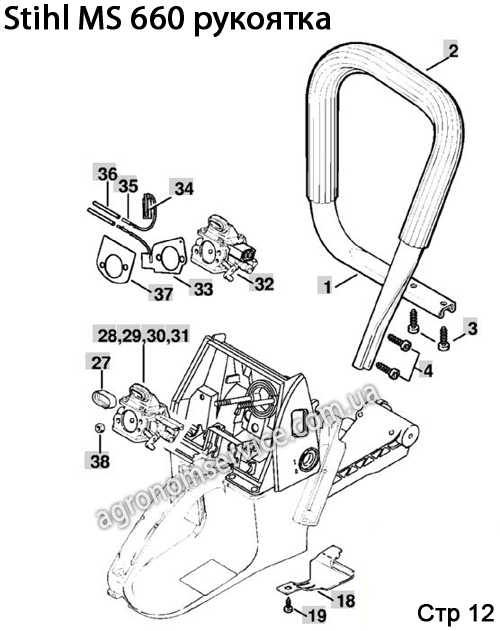

Удобные рукоятки обеспечивают плотный захват пилы, хорошую балансировку изделия и его надежную фиксацию в любом положении. Их поверхность отделана рифленым пластиком, предотвращающим выскальзывание инструмента из уставших рук.

Конструкторы хорошо продумали расположение узлов и механизмов. Для доступа к ним, проведения заправки и замены масла не требуется приложение усилий и использование сложных инструментов.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты. Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Ремонт штиль 660 своими руками

Приобрел бензопилу Stihl MS 660, назрел ряд вопросов: Нужно ли разбирать пилу после работы (стоит не работая неделю, от выходных до выходных) или достаточно стряхнуть опилки крупной щеткой, прогазовать чтобы на цепь масло попало, засунуть в чехол и поставить до следующего раза, не будет ли она ржаветь, так как внутри могут остаться сырые опилки. Можно ли не сливать из бензопилы топливную смесь (бензин с маслом) неделю или лучше не рисковать. Как пила реагирует на постоянное включение/отключение, лучше чтобы она пару минут постояла на холостом ходу или лучше выключать включать каждые 2-е минуты. Нужно ли дополнительно смазывать детали мотопилы и цепь (например после работы) или достаточно того что предусматривает конструкция пилы

На что необходимо обратить особое внимание, может, есть моменты, которые инструкция не учитывает?

Смотря, что подразумевать под разборкой. Сразу после работы ослабляю цепь, чтобы остыла. Если в этот день работать пилой не буду, снимаю крышку, шину, прочищаю щеткой от опилок под крышкой и отверткой паз шины. Снимаю и отряхиваю воздушный фильтр. При необходимости и если есть время, подтачиваю цепь. На неделю можно не сливать, ничего не случится. Я бы не передерживал на холостом ходу, лучше лишний раз запустить. Если перерывы только на подтаскивание дров и смену положения относительно бревна при пилении, можно оставить на холостом ходу. Зависит от модели пилы. Может быть предусмотрена смазка путем шприцевания ведомой звезды на шине и смазка игольчатого подшипника под ведущей звездочкой. Запасные цепи желательно слегка полить маслом перед хранением

Самое важное в эксплуатации бензопилы — выбор бензина, в инструкции не указано что в большинстве случаев октановое число не соответствует указанному или что бензин может быть со спиртом, ацетоном и какой именно

Купил китайскую бензопилу Stihl 660. Очень плохо заводится, если заведется, вроде работает нормально, стоит заглушить и все опять не заводиться. Выкрутил свечу, закоротил на корпус, крутанул искра красная. Что посоветуете заменить свечу или нужно новое магнето. Бензин залит АИ — 80.

Думаю, полумерами не обойтись. Не исключено, что проблема и не в зажигании. Возможно, не исправен карбюратор, возможно, что-то с двигателем. Ну, попробуйте заменить зажигание. Если найдёте, где взять новое. Не поможет — карбюратор на заведомо исправный.

Купил б/у бензопилу Штиль МС 660, оригинальный, шина подгоревшая, сразу не посмотрел, оказалось что маслонасос не работает, давно не работает. пилили на отработке. Снял маслонасос, он слегка туго крутится, промыл его частично, керосин качает. оказалось, что туго крутится только в крайнем положении максимальной производительности. Промыл каналы, грязи много вышло. Что делать? Купить насос новый или может какой сапун надо почистить?

Только полная замена масляного насоса.

Почему пила рвет цепи? Может что-то нужно подрегулировать?

Требует техобслуживания пильная гарнитура (пильная шина), либо требует замены пильная гарнитура (пильная шина). Также возможно сильно перетянута пильная цепь, при возникновении заклинивания цепь не выдерживает нагрузки.

Возможно ли установить шину от MS-880 индекс 3002 000 8058, какие различия между 3002 и 3003 креплением?

Невозможно. 3003 от 3002 отличатся хвостовиком.

Бензопила Штиль МС 660. На холодную завелась хорошо, после на горячую с пол оборота. Но вот после нескольких распилов она резко заглохла. Попытки завести не к чему не привели. Дома открутил глушитель, поршень чистый, есть не большая царапина на поршне в самом низу, думаю это не критично. Решил почистит карбюратор, начал откручивать, а он ослаблен, закрутил, дернул стартер, ноль эмоций. Открутил карбюратор, промыл продул, собрал. Снова ноль в заводке. К карбюратору подходят две трубки, одна с топливного бака, с низу, вторая с верху и уходит под вниз под цилиндр, для чего она? Правда когда снимал иглу, боялся чтобы пружинка не улетела, отвлекся, и упустил момент как стояла правильно железочка. что подымает иглу. Может не правильно поставил потом, там на пластине, есть выпуклость и вдавленность, как она должна прижимать пружину, какой стороной? И кольца на поршне должны вращаться свободно ?

Пошаговая инструкция настройки

Регулировка карбюратора на китайской бензопиле, да и не только, всегда должна проходить в 2 этапа:

1. Настройка холостого хода.
2. Настройка основного рабочего режима максимальных оборотах.

Это не просто, но с помощью данного подхода достигается наилучший результат регулировки. Разберем.

Этап 1 — Холостой ход

Шаги, фото	Описание
Шаг 1 — Прогрев	Запускаем двигатель и прогреваем на средних и малых оборотах в течении 3 минут.
Шаг 2 — Установка минимальных оборотов винтом Т	Винтом Т устанавливаем минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит, то это признак чрезмерно богатой смеси, поэтому винт L следует частично завернуть. При этом обороты двигателя повысятся, а дымность уменьшиться. После этого снова устанавливаем минимально устойчивые обороты, частично выворачивая винт T.
Шаг 3 — Проверка приемистости	Теперь проверяем приемистость двигателя следующим способом – резко нажимаем на газ, двигатель при этом должен быстро набрать обороты и устойчиво работать. Если двигатель медленно набирает обороты, либо имеются провалы – это означает, что смесь бедная и необходимо вывернуть винт L – при этом обороты двигателя уменьшатся. Уменьшатся и обороты холостого хода, поэтому нужно частично завернуть винт Т и снова проверить на приемистость.

Бывает так, что с первого раза не получается, поэтому нужно повторить шаги 2 и 3 до тех пор, пока работа двигателя не будет соответствовать 3 правилам, описанным в начале статьи.

Этап 2 – Максимальная мощность

Регулировка бензопилы на максимальную мощность проводится только после обкатки бензопилы, а также после регулировки холостого хода.

Регулировка максимальной мощности выполняется вращением винта H, поворачивая его, мы либо обедняем, либо обогащаем топливную смесь. При частичном завинчивании – смесь обедняется. При откручивании – обогащается. Наилучшее положение винта определяется экспериментальным путем при проверке пиления древесины. Проводя проверку, следует руководствоваться следующими правилами:

1. Двигатель должен развивать мощность, обеспечивающую высокую производительность пиления, при умеренной дымности выпуска.
2. Двигатель должен иметь хорошую приемистость и при этом не должен перегреваться. Также должен сбрасывать обороты, а цепь при этом должна останавливаться.

Также рекомендуем почитать статьи о том, как отрегулировать карбюратора на следующих бензопилах: Carver, Partner 350, Урал 2 Электрон, Stihl MS 180,

Технические характеристики пилы

На сегодняшний день миллионы потребителей пользуются этим инструментом и в один голос гласят о его неоспоримых преимуществах. Итак, давайте для начала ознакомимся с тем, какими именно особенностями обладает этот «гигант» техники:

в первую очередь хотелось бы поставить акцент на том, что данный инструмент достаточно крепкий, мощный и способный справиться с самыми сложными нагрузками;
во-вторых, немаловажным преимуществом является то, что бензопила работает на бензине, именно эта особенность позволяет производить с ней работу независимо от того есть ли поблизости источник питания;
этот инструмент оснащен уникальной системой, а именно антивибрационной

Важно то, что на сегодняшний день единицы моделей могут похвастаться такого рода индивидуальностью. К тому же эта особенность позволяет снизить степень усталости рук во время работы, так как ни для кого не секрет что сильные вибрации становятся слишком тяжелыми во время работы

Тот, кто сталкивался с подобной деятельностью, несомненно, поймет без объяснений. Более того нагрузка на руки в виде вибраций становится причиной плохого кровообращения, а это может негативно сказаться на вашем здоровье;

цепной инерционный тормоз, который предназначен для того чтобы защитить ваши руки в случае если во время нажатия на защиту (переднюю) будет сильная отдача. Останавливается этот механизм самолично и практически сразу. Данная особенность позволяет максимально обезопасить себя во время эксплуатации инструмента;
немаловажным является наличие натягивания цепи, а именно бокового, который также служит своеобразной вашей защитой от непредвиденных ситуаций. Находится винт (натяжной) в боковой части крышки звездочки цепи. Такая особенность оберегает ваши руки от опасных элементов находящихся на пиле, к примеру такими являются как цепь которая достаточно острая, так и упор с зубчатой поверхностью. К ак заточить цепь бензопилы болгаркой смотрите здесь.

пила данной модели оснащена клапаном (декомпрессионным), основной задачей которого является вывести ненужную часть смеси находящейся непосредственно в цилиндре во время того как вы будете запускать двигатель. Такого рода преимущество позволяет в значительной степени снизить усилия во время нажатия на трос (пусковой), который непосредственно отвечает за запуск. К тому же эта особенность не только облегчит вам работу, но и снизить износ самой запускающей системы;
производитель дополнил данную модель достаточно практичной системой смазки, которая детальным образом можно сказать отсчитывает необходимое количество смазки на цепи и шипы, буквально до капли. Соблюдение соотношение бензина и масла для бензопилы, очень важно, в целях экономии. Правильное соотношение является причиной того, что вы будете меньше расходовать масло, ну на процентов пятьдесят так это точно. Масло для цепи бензопилы можно приобрести в любом специализированном магазине.

А теперь давайте поговорим непосредственно о технических характеристиках данной модели. Итак:

• инструмент оснащен мощным двигателем, общий объем которого составляет 91,6 см2;
• приборная мощность – 5200 Вт;
• общий вес – 7,3 кг;
• длина шины находящейся на бензопиле составляет около 63 см;
• шаг цепи прибора – от 3 до 8 см;
• инструмент оснащен двумя баками – масляным и топливным с объемами 825 и 350 см2;
• холостые обороты – 2500 об/мин;
• максимальные обороты – 13500 об/мин;
• вибрационный уровень – 7,0 м/с2;
• звуковой уровень давления – 101 дБ;
• звуковой уровень мощности – 109 дБ.

Стоимость пилы соответствует заявленным характеристикам производителя.

Описание Бензопила Stihl MS 660 Шина 50 см

Бензопила MS 660 20 Шина 50 см специально разработана для тяжелой работы с большим лесом, где предусмотрены экстремальные нагрузки. Инструмент прекрасно справляется с валкой деревьев, средний диаметр которых 60 см, обрезкой сучьев, заготовкой крупномерной древесины, а так же раскряжевкой. Устройство обладает высокой мощностью и производительностью. Особенности и преимущества MS 660 20 Шина 50 см:

• Антивибрационная система
• Возможность работать в экстремальном режиме
• Высокая мощность
• Декомпрессионный клапан
• Высокая производительность
• ElastoStar
• Предварительный подогрев карбюратора
• Система смазки цепи Ematic

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

• Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
• Диффузор и камера в корпусе для распыления топлива.
• Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
• Воздушная и дроссельная заслонки.
• Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
• Эластичная мембрана, определяющая положение игольчатого клапана.
• Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.

Инструкции, руководства для техники и инструмента STHL, VIKNG, METABO

Инструкция по эксплуатации безопил STIHL MS 170, 180

Смотреть/Скачать 2.35 Mb (pdf)

• Нименование разделаСтр.
• Указания по технике безопасности и технике работы 3
• Режущая гарнитура 16
• Монтаж направляющей шины и цепи пилы (фронтальное натяжение цепи) 17
• Монтаж направляющей шины и цепи пилы (быстрое натяжение цепи) 18
• Натяжение цепи пилы (фронтальное натяжение цепи) 20
• Натяжение цепи пилы (быстрое натяжение цепи) 20
• Контроль натяжения пильной цепи 20
• Топливо 21
• Заправка топливом 22
• Масло для смазки цепей 23
• Залейте масло для смазки цепей 24
• Контроль системы смазки пильной цепи 24
• Тормоз пильной цепи 25
• Пуск / остановка мотора 26
• Указания по эксплуатации 30
• Технический уход за направляющей шиной 31
• Крышка 32
• Очистка воздушного фильтра 32
• Настройка карбюратора 33
• Искрозащитная решетка в глушителе 34 Катализатор выхлопных газов 34
• Свеча зажигания 34
• Трос запуска 35
• Хранение устройства 36
• Контроль и замена цепной звездочки 36
• Техобслуживание и заточка пильной цепи 37
• Указания по техобслуживанию и техническому уходу 41
• Минимизация износа, а также избежание повреждений 43
• Важные комплектующие 44
• Технические данные 45
• Специальные принадлежности 47
• Заказ запасных частей 47
• Указания по ремонту 48
• Декларация о соответствии стандартам ЕС 48
• Сертификат качества 49

Устройство

Бензопила Штиль органично сочетает в себе преимущества классической формы и современного инструментального дизайна. В корпусе компактно размещен двигатель внутреннего сгорания с воздухоочистителем и глушителем выхлопа, а также два резервуара с топливной смесью и маслом для смазки режущей цепи.

Модель отличается удобным захватом, вес в значительной степени компенсируется отличной балансировкой, эффективной работой виброгасителя, надежной фиксацией инструмента в любом рабочем положении.

Пила комплектуется высокотехнологичным и долговечным сменным оборудованием, позволяющим реализовать валку леса и распиловку древесины с высокой производительностью и соблюдением требований техники безопасности.

Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

• В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
• При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
• Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Для самостоятельной настройки карбюратора нужно ознакомиться с его устройством и запомнить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных элементов устройства и близлежащих к нему деталей. Нужно аккуратно обращаться с предметами для регулировки системы бензопилы, а также определять соответствие выставленных параметров максимально допустимым значениям.

Китайский штиль ЗАЖИГАНИЕ и настройка КАРБЮРАТОРА.

В данном видео я покажу как правильно установить зажигание на бензопилу и как настроить карбюратор на бенз.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. В статье подробно рассмотрена регулировка карбюратора бензопилы с тремя регулировочными винтами, а также регулировка карбюратора бензопилы штиль 180. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Регулировка карбюратора бензопилы штиль 250 своими руками. Для небольшого компактного механизма бензопилы штиль 250 правильная настройка карбюратора играет ключевую роль. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. , в зависимости от агрегата). Регулировка карбюратора бензопилы штиль мс 660 видео. Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания. Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня. Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

Китайская бензо пила STIHL MS 660

пока новая работает отлично. На Алиэкспресс была заказана бензопила хускварна 365, китайский аналог шведского бренда, заказ был получен

Бензопила Stihl ms-660 — профессиональный инструмент, позволяющий не только валить лес, распиливать деревья, пилить доски, но и делать раскряжевку очень больших стволов, а также использовать пилу для работы на мобильных пилорамах типа “Мурки” или “Логосоль”. В базовую комплектацию к устройству пильная гарнитура не входит. Это позволяет новоявленному владельцу мотопилы выбрать под себя и свои потребности шину и вариацию цепи.

Бензопила “Штиль” МС-660 весит 7,3 кг. и имеет такие характеристики: оснащена высокопроизводительным карбюраторным двухтактным двигателем собственного производства Stihl, мощность силовой установки 7,1 л. с. защита от перегрева воздушная, запуск ручной от инерционного стартера, система зажигания — бесконтактная.

Натяжение цепи боковое, упрощенное, с максимальной защитой рук оператора. Для защиты двигателя от загрязнений предусмотрен воздушный фильтр многоразового использования. Смазка режущего элемента в конкретных точках экономит до 50% смазочных материалов. Антивиброзащита рукояток заботится о здоровье оператора.

Бензопила Stihl ms-660 в работе

Согласно инструкции, оператор бензопилы может поставить на агрегат шину как в 40-50 см, так и 90 см. (максимальная длина). В соответствии подбирается и режущая цепь Oilomatic с шагом ⅜ дюйма. Режущий орган с победитовыми напайками тупится в 4 раза меньше, качество распила улучшено.

Существует три модификации бензопилы “Штиль” МС-660:

1. Стандартная модификация МС-660.
2. Бензопила Stihl Magnum 660 — мощность двигателя увеличена до 7,61 л. с.
3. Бензопила “Штиль” МС-660, оборудованная системой обогрева рукояток.

Дополнительно: Бензопилы Урал — характеристики, неисправности, обзор моделей

Мощность кВт/л.с.	5,2 кВт (7,1 л.с.)
Объем двигателя	91,6 куб.см
Класс пилы	профессиональная
Длина шины	50 см (20″)
Характеристики цепи	Rapid Super (RS) 3/8″ 1,6 мм 72 зв.
Объем топливного бака	0,82 л
Объем масляного бака	0,36 л
Система легкого запуска	есть
Уровень звукового давления	101 дБ(А)
Уровень вибрации	7 м/с2
Вес (без шины и цепи)	7,4 кг

В сети множество отзывов о данных бензопилах. В основном, владельцы отмечают их хорошие технические характеристики, качество сборки и высокую функциональность.

Анатолий, 38 лет

«Здравствуйте. Работаю на фирме по заготовке леса уже 12 лет. В свое распоряжение получил бензопилу Stihl MS-660. Плохого сказать нечего – хорошие характеристики, отлично работает, запускается и зимой и летом, мотор сильно не перегревается, зимой включаю подогрев рукояток и карбюратора. Отличная пила, 8-10 часов работы ежедневно — нормальный режим! Хотел найти такую же в магазинах — не выпускается уже, пишут в отзывах, что есть улучшенная версия 661».

Сергей, 43 года

«Пила отличная, в работе уже 9 год, заготавливаю с ее помощью дрова себе и родным, иногда использую на самодельной пилораме. Года 4 назад строил дом, без нее никак! Да, она профессиональная, с хорошими характеристиками и очень дорогая, но с ее помощью обеспечил безбедное существование своей семье. Оставляю положительный отзыв».

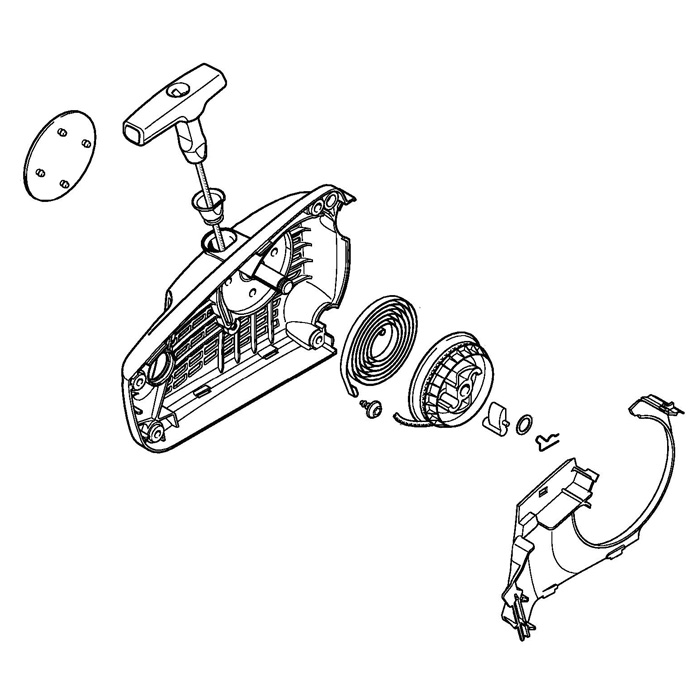

«Купил бензопилу 3 года назад, по отзывам, понравились характеристики, работаю на лесозаготовках, пилила отлично, победитовое напыление по древесине шло как по маслу. Но в этом году произошла неприятность — пусковой тросик вытянулся, а назад не втягивается, работа стала… Сервисный центр я нашел по инструкции, но вот уже 1,5 месяца жду результата. Работа простаивает.»

Вывод

Штиль 660, это очень мощная пила, которая предназначена для работы в сложных условиях. Оригинальная бензопила стоит довольно дорого. Китайский аналог намного дешевле, но и его характеристики, и качество гораздо ниже. Если вы все-таки стали владельцем подделки, то не стоит сразу её выбрасывать, т. к. она тоже может пригодиться, например, для заготовки дров на мангал или очистку периметра на даче.

Мы предлагаем вам посмотреть видео о китайской подделке, купленной за несколько тысяч рублей. Это реальный пример того, на какие ухищрения идут продавцы нелегальной продукции, для того чтобы вы стали владельцем некачественной бензопилы.
