Трассоискатель. Составляем карту подземных коммуникаций

Административные способы поиска водопроводных труб под землей

В черте города при монтаже водопровода прокладывают кабели в красной зоне вдоль улицы. Но рассчитывать на то, что в данном случае все сделано именно так, не стоит.

Монтаж всегда производится на основании технической документации с применением технических средств. На плане место прокладки указано с привязкой к стационарным объектам (здания, сооружения и т.д.). И чтобы узнать, где это, достаточно обратиться к коммунальным структурам, и ознакомиться в информацией.

А чтобы иметь четкое представление о том, где расположены «Т», нужно знать:

  • сведения о наличии подземных коммуникаций на участке;
  • глубину залегания трубопровода и кабелей;
  • точную трассировку с указанием точек привязки и расстояний.

Все необходимые справки и чертежи выдаются отделами архитектуры и градостроительства. В противном случае нужно будет воспользоваться иными методами поиска.

Поиск пластиковых труб

Поиск пластиковых труб под землей

Трубопроводы из полимерных материалов сравнительно недавно получили массовое распространение в нашей стране. Поначалу они использовались исключительно для устройства водопроводов, но сегодня они распространились практически на все инженерные сети, включая газопроводы. Популярность поливинилхлоридных (ПВХ) и прочих полимерных труб связана с их невысокой стоимостью, хорошими прочностными и эксплуатационными характеристиками, а главное – с простотой и высокой скоростью монтажа. Но есть у них и несколько минусов – из-за чувствительности к низким температурам их монтаж должен проводиться в строгом соответствии с действующим техническим регламентом, так как даже незначительное нарушение технологического процесса может привести к скорой аварии. Также пластиковые трубы при отсутствии проектной документации достаточно сложно обнаружить, поскольку некоторые аппаратные способы оказываются неэффективными.

#gates-custom-5e0401d032933 h3:after {background-color:#e6be1e!important;}#gates-custom-5e0401d032933 h3:after {border-color:#e6be1e!important;}#gates-custom-5e0401d032933 h3:before {border-color:#e6be1e!important;}

Это интересно: Как монтировать металлопластиковые трубы с обжимными фитингами — разбираем досконально

Виды трассоискателей

Если вы решили купить трассоискатель, то стоит заранее ознакомиться с различными видами устройств, так как наличие тех или иных функций может значительно отразиться на цене.

Трассоискатели отличаются в зависимости от оснащенности устройства генератором, способного создавать переменный ток в обесточенных коммуникациях. Большинство современных кабелеискателей оснащено этим устройством и способны обнаружить металлические кабели и трубопроводы самостоятельно подпитывая их. Использование генератора совместно со специальными клещами позволяет с высокой точностью отслеживать коммуникацию на большой глубине залегания.

По режиму работы трассоискатели с генератором делятся на индукционные (способные работать в бесконтактном режиме) и с прямым подключением.

По конструкции и способу использования выделяют:

Для чего нужны трассопоисковые системы?

Количество подземных коммуникаций растет невообразимыми темпами, и сложность их обслуживания также становится все сложнее. Каждая организация при проведении земляных или ремонтных работ рано или поздно сталкивается с исторически сложившимися неточностями в технической документации, недостаточной полнотой или полным отсутствием карт коммуникаций своего участка. Поэтому бывает, что, однозначно определить направление, к примеру, искомого кабеля, кабельного канала или других коммуникаций, бывает практически невозможным.

Для того, чтобы проводить ремонтно-аварийные работы с коммуникациями, предварительно планировать строительство, повышать эффективность и точность кабельных, грунтовых и других работ, обеспечить безопасность участка для работников с целью предотвращения травмирования и даже летального исхода при повреждении силовых кабелей, газопроводов, и др. в ходе проведения земляных и наземных работ используют трассопоисковые системы или трассоискатели.

Трассопоисковое оборудование пользуется огромным спросом среди строительных компаний при экскаваторных работах по выемке грунта. Также оно часто используется промышленными предприятиями и муниципальными компаниями. В кабельном хозяйстве они необходимы для модернизации, ремонта, увеличения емкости кабельных линий после их ведения в эксплуатацию.

Как выбрать?

В связи с наличием широкого ассортимента данных приборов на современном рынке, у покупателей часто возникают сложности с их выбором. При покупке трассоискателя необходимо опираться на следующие факторы:

  • назначение устройства и его тип;
  • требуемые технические характеристики;
  • частота использования;
  • профессиональный уровень работника;
  • наличие близлежащих сервисных центров;
  • возможность устранения неполадок;
  • возможность пройти обучение и повысить квалификационный уровень специалистов.

Выбирая прибор необходимо учитывать следующие особенности различных моделей:

  • метод генерирования сигнала;
  • источник питания;
  • глубина действия;
  • уровень частоты;
  • наличие вспомогательных функций.

На выбор прибора оказывает влияние его принадлежность к классам:

  • 1 класс – ТПК-1, ВТР-V;
  • 2 класс – ИПК-2;
  • 3 класс – КИ-3.

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

При компоновке самодельного трассоискателя важно, чтобы щуп имел минимальную длину и сечение, не менее  2 мм, а расстояние от него до генератора не превышало 500 мм. Точность трассировки устанавливается по уровню выходного звукового сигнала

Бетон своими руками. Пропорции и советы экспертов

Резиновая киянка. Молоток с мягким характером

Компоненты трассоискателей

Электромагнитный трассоискатель состоит из легкого переносного гетеродинного приемника, который обеспечивает высокую помехоустойчивость и чувствительность, дает возможность работать в условиях сильных внешних помех, при слабом уровне сигнала, на насыщенных коммуникациями участках. На приемнике имеются кнопки управления и дисплей, на который выводятся результаты поиска трассоискателя. Питание приемника может осуществляться от батарей или электрического кабеля.

Разыскиваемые коммуникации могут находиться под напряжением или быть обесточенными. Для поиска обесточенных коммуникаций применяют компактный генератор (передатчик) – источник электромагнитных импульсов определенной частоты. Генератор может присоединяться к исследуемой трубе или кабелю с помощью клемм, либо импульсы в коммуникацию могут передаваться бесконтактным способом.

Для приема сигналов служат антенны, одна или несколько, различной конструкции и пространственной ориентации, которые также могут иметь возможность поворачиваться.

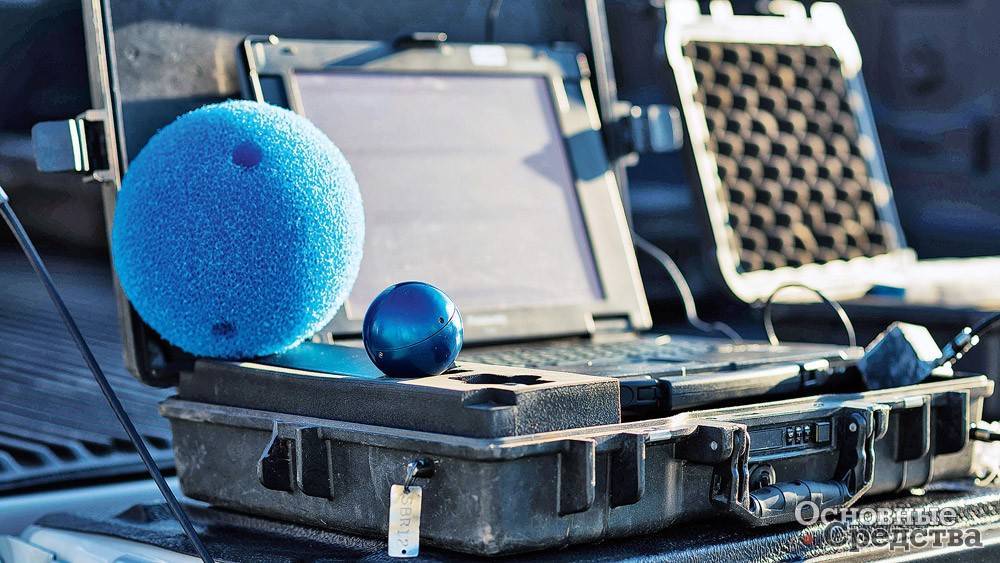

Если нужно определить положение неметаллической трубы, по которой течет жидкость, и у трубы нет провода-спутника, можно использовать специальные трассоискатели, имеющие в комплекте плавающие датчики-зонды, которые, перемещаясь в трубе вместе с жидкостью, позволяют определить местонахождение трубы. Подобным же образом трассоискатели с видеоголовкой с миниатюрным передатчиком используются для поиска повреждений и засоров в трубах. Для определения мест повреждения кабеля или трубы (и соответственно нахождения мест утечки электрического тока и воды) используют заглубляемые в грунт контактные щупы, входящие в комплект прибора.

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

  • Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
  • Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
  • Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.

Преимущества трассоискателей одного типа над другим

Преимущество трассоискателей с магнитной антенной перед приборами первой группы в том, что они будут выполнять свои функции на экранированных и бронированных кабелях. Это становится возможным поскольку магнитное поле, создаваемое протекающим по проводнику током проникает через экран и броню, хотя и заметно ослабляется при этом. Именно эта особенность и обусловила чрезвычайно широкое распространение индукционного метода для поиска трасс подземных силовых электрических кабелей, которые, как правило, имеют экранирующую оболочку и металлический экран.

Трассоискатели не могут использоваться для поиска местонахождения повреждений подземных коммуникаций. Для поиска мест повреждений подземных коммуникаций используются трассодефектоискатели.

Назначение и принцип работы

Трассоискатель (кабелеискатель) – специальный прибор, который позволяет не только найти подземные коммуникации, но и дает возможность определить их направление, выявить места дефектов и повреждение изоляционного слоя, а также позволит найти утечки и несанкционированные врезки. Данное устройство используют геодезисты перед началом любых строительных и ремонтных работ, для того чтобы экскаватор не повредил во время раскопок силовые кабели и трубопроводы.

Область применения данных приборов:

  • отсутствие документов и схем расположения коммуникационных устройств и кабельных линий;
  • значительные отклонения фактического месторасположения коммуникационных устройств от проектного;
  • масштабное изменение рельефа территории;
  • нарушение целостности коммуникаций вследствие техногенных и природных катаклизмов;
  • наличие несанкционированных врезок в систему.

Данное устройство состоит из следующих элементов:

  • приемник (локатор) – принимает волны предусмотренной частоты;
  • передатчик сигнала (генератор) – подает электромагнитные импульсы на обесточенные кабеля и коммуникации с металлической основой;
  • соединяющий кабель.

В комплекте к прибору идут индукционные клещи, которые предназначены для исследования линий под напряжением. В основе работы трассоискателя лежат исследования Фарадея в области индукционного тока.

Принцип действия – обнаружение с помощью локатора переменное электрическое поле, которое окружает электрические кабели и трубопроводы. Фиксация обнаруженного магнитного поля возможна благодаря наличию на приборе ферритовых антенн, катушка которых возбуждается при попадании в зону электромагнитного поля. Его цифровой показатель появляется на экране дисплея. Полученные данные содержат информацию о глубине пролегания систем, направлению тока и наличию дефектов.

Преимущества использования трассоискателей:

  • снижение финансовых затрат на проведение ремонтных работ;
  • повышение эффективности запланированных ремонтных мероприятий;
  • проведение максимально предварительной эффективной оценки стоимости ремонта;
  • точное определение месторасположения наиболее проблемных и изношенных участков;
  • предотвращение повреждения коммуникационных систем;
  • максимально точное определение глубины коммуникаций.

Трассоискатели могут работать в индукционном и прямом режиме. Первый метод предусматривает размещение генератора на поверхности земли в зоне проведения работ. Главное требование – расположение ручки генератора параллельно линии пролегания коммуникаций. После выбора необходимой частоты прибор начнет индуцировать потоки от любого металлического проводника, который находится рядом. Для получения более точных показателей специалисты рекомендуют использовать более высокие частоты.

Второй режим предусматривает непосредственное подключение генератора к трубопроводным магистралям, которые выбраны для обследования. Данная технология позволяет получить наиболее точную информацию благодаря использованию низких частот и исследовать более протяженные расстояния. Для подключения прибора к линии необходимо использовать специальные клещи, у которых красный кабель означает заземление, а черный провод определяет линию. Индукционный метод поиска коммуникационных систем предусматривает следующие способы наведения тока:

  • активный;
  • пассивный.

Показатели частот для пассивного тока в Гц:

  • 50 – определение силовых кабелей, которые находятся под напряжением;
  • 100 – поиск труб с катодной основой;
  • 50/100 – отличие силовых кабелей от коммуникаций с катодными элементами;
  • 15000 – определение систем без катодной составляющей;
  • 15000-30000 – определение радиосигналов.

Характеристика действия нижних частот – наличие минимального количества помех, возможность исследования коммуникаций большой протяженности.

Генератор кабелеискателя ч.1 Схемотехника

Сегодня я хочу поделиться опытом как сделать генератор кабелеискателя в домашних условиях. Я не буду вдаваться в подробности для чего он нужен и где применяется, кому надо- те поймут и, возможно, попытаются сделать данный прибор избегая моих ошибок и может быть прислушаются к моим рекомендациям. Тема, сразу предупрежу, будет длинная и будет описывать практически все шаги и этапы изготовления. Кто нетерпеливый- качаем архив с последней страницы и делаем генератор. Ну что же, начинаем!

Какие детали нужны для изготовления генератора кабелеискателя? Мне потребовалось для этого 2 компьютерных БП (один неисправный, на запчасти и корпус, и один хороший, собственно для питания генератора), негодная материнская плата от компьютера (с неё вам нужно сдуть феном пару мосфетов, их обязательно проверьте так или этим прибором + почитайте даташиты). Вот в принципе и все что нужно, ну естественно еще нужно время и терпение.

Генератор было решено собрать вот по этой распространенной схеме.

Генератор кабелеискателя. Первая схема.

Мощность генератора

От мощности генератора зависит дальность, глубина трассировки и в некоторых случаях — возможность осуществить прожиг повреждения изоляции. Например, в трассопоисковом комплекте КП-500К.

В некоторых технических описаниях указаны максимальная глубина обнаружения коммуникации и удаленность от работающего генератора, и в нашей таблице эти данные также приведены. Но нужно понимать, что они достаточно условны, потому что зависят от нескольких факторов: мощности генератора; чувствительности приемника; емкости кабеля; типа грунта.

Общее правило — чем мощнее генератор, чувствительнее приемник и короче кабель, тем больше глубина обнаружения и удаленность от генератора. Если кабель короткий, он может быть обнаружен на достаточно большой глубине маломощным генератором, длинный кабель при тех же условиях на данной глубине тем же трассоискателем обнаружить будет сложнее.

Правила эксплуатации

Технология ведения современного строительства предусматривает обязательное использование приборов для поиска кабелей. Игнорирование обследования территории строительства может нанести непоправимый ущерб не только имуществу строительной компании, но и причинить вред здоровью ее сотрудников. Несмотря на простоту приборов, пользоваться ими должны только специально обученные сотрудники, которые в своей работе должны строго придерживаться установленных норм и правил эксплуатации данной категории устройств

Перед началом эксплуатации прибора работники должны обратить внимание на следующие меры безопасности:

  • строгое соблюдение правил техники безопасности и охраны труда;
  • проведение максимально аккуратной транспортировки;
  • забивание в землю штыря от прибора в максимальной удаленности от ног;
  • подсоединение клещей только при выключенном генераторе.

Категорически запрещается проводить работы во время дождя и грозы, также нельзя касаться руками неизолированной проводки. Этапы проведения работ:

  • установка футляра в выбранном месте;
  • монтаж штыря заземления;
  • подключение всех кабелей;
  • установление переключатель диапазонов на 1;
  • подача напряжения питания на генератор;
  • включение режима генерации;
  • подключение поисковой антенны;
  • фиксация устройства на корпусе оператора.

Дальнейшая эксплуатация прибора осуществляется согласно стандартной инструкции, которую производитель прикладывает к своему товару

Особое внимание необходимо обратить на сервисное обслуживание прибора. Данная услуга является обязательной в случае обнаружения поломки, устранение которой можно доверять только специалистам. В процессе проведения ремонта допускается применение только оригинальных деталей

В процессе проведения ремонта допускается применение только оригинальных деталей.

В следующем видео вас ждет подробная инструкция по применению трассоискателя.

Последовательность работ и конструкция трассоискателя

При повреждении кабеля, в частности, его изоляции, в дефектном месте вследствие воздействия подземной влаги происходит утечка тока. Установив контактный щуп, отслеживают его значение тока утечки вдоль трассы, которое в проблемном месте будет наибольшим. В таких ситуациях достаточно трассоискателя с аналоговой обработкой сигнала. Однако при необходимости определить значение тока короткого замыкания потребуется более чувствительный прибор цифрового типа. Он, после подключения щупов и генератора, производит непрерывную обработку поступающего периодического сигнала, с определённым декрементом затухания, а потом – с резким подъёмом уровня. Именно в этом месте и происходит утечка.

Современный трассоискатель кабельных линий состоит из следующих узлов:

  1. Батарей питания, которые обычно располагаются в ручке прибора.
  2. Блока переключения питания и изменения чувствительности.
  3. Светодиодного индикатора питания.
  4. Высокочастотного излучателя, которые генерирует управляющие электромагнитные импульсы (до 2…2,5 ГГц).
  5. Указателя месторасположения объекта (экрана, мини-дисплея или лазерного луча).
  6. Микроволновых боковых (слева и справа) приёмников, которые обеспечивают приём сигнала, отражаемого исследуемым кабелем или трубопроводом. Каждый из приёмников снабжается своим светоиндикатором.

Наличие двух индикаторов позволяет оператору во время трассировки использовать оба светодиода: если кабель располагается слева от прибора, активируется левый, если справа – правый. При расположении трассоискателя непосредственно над определяемым объектом горят оба индикатора. Направление кабеля устанавливается медленными колебательными перемещениями корпуса прибора вдоль примерной оси залегания определяемого объекта.

Поскольку трассоискатель кабельных линий представляет собой мобильный компактный прибор, то он комплектуется специальным кейсом, а корпус устройства выполняется из ударостойкого пластика.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Основные производители трассоискателей и характерные особенности их продукции

Наиболее компактными и современными считаются трассоискатели от фирмы Tempo (США). Локаторы типа AML обеспечивают своевременный и точный захват оси кабеля, что ускоряет процесс трассировки. Питание трассоискателей – батарейное (создаётся возможность непрерывной работы до 4 часов), а вес прибора не превышает 1 кг. Однако трассоискатели Tempo требуют специально обученного персонала, который верно бы интерпретировал показания приборов. Цена таких трассоискателей, в зависимости от их характеристик и возможностей, находится в пределах 65…140 тыс. руб.

Отечественные трассоискатели 3M Dynatel — полустационарного типа, с индукционными захватами – отличаются наличием фиксированного набора частот (от 4 до 6). Более дешёвые модели не обладают возможностью устанавливать ток утечки, а допускают лишь точное определение места повреждения или прохождения кабеля. Цена комплектов составляет 80…120 тыс. руб.

Бюджетными вариантами трассоискателей, производимых в России, считаются приборы модельной линейки «Поиск». Данные трассоискатели комплектуются специальными антеннами. Они позволяют определять глубину залегания кабеля, и устанавливать дефектный кабель при многожильном варианте прокладки. Цена от 25 до 65 тыс. рублей.

Кроме указанных производителей, для определения неисправности подземных кабелей используется техника от компаний Radiodetection, MetroTech (США), а также отечественные трассоискатели «Сталкер».
