Талреп. размеры и технические характеристики

Выбор талрепа. Размеры и характеристики

Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.

Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза

Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.

Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:

• для М6 – 100 и 40;
• для М8 – 200 и 80;
• для М10 – 500 и 150;
• для М12 – 2000 и 350;
• для М16 – 3000 и 700;
• для М20 – 4000 и 1000;
• для М24 – 6000 и 2000;
• для М30 – 10000 и 3000.

Выбор рэтчета производится по калибру цепи и её длине:

• для калибра 6 мм максимальная нагрузка — 4000 кг;
• для калибра 8 мм — 6300 кг;
• для калибра 10 мм — 10000 кг;
• для калибра 12 мм — 15000 кг;
• для калибра 16 мм — 20000 кг.

Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.

При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.

Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Рабочие параметры талрепов

Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:

1. Допускаемая нагрузка.
2. Длина муфты (реже – её поперечные размеры).
3. Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).

Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:

• при нагрузке до 200 кг – М8;
• при нагрузке до 300 кг – М10;
• при нагрузке до 500 кг – М12;
• при нагрузке до 1200 кг – М16;
• при нагрузке до 2000 кг – М20;
• при нагрузке до 3150 кг – М24 и т. д.

Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).

Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.

В конструкциях стандартных талрепов применяются следующие обязательные требования:

• Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
• Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
• Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
• В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
• Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
• Стальные талрепы имеют поверхностное антикоррозионное покрытие.

↑ Назначение талрепа

Данный крепёж представлен такелажным инструментом, используемый для создания равномерной натяжки гибких цепей, канатов, тросов, всех снастей судна и т. п. Талреп имеет надёжную конструкцию, в её основе – цилиндрический корпус. На корпусе на его частях находится разнонаправленная резьба, что и даёт возможность отрегулировать степень натяжения каната, закручивая или раскручивая винты.

Конструкция талрепа состоит из элементов:

• муфты – продолговатый цилиндрический корпус с двумя отверстиями (в них нарезана с противоположных сторон разнонаправленная резьба);
• подкладочных шайб;
• стопорных гаек;
• грузозахватных элементов. Каждый из них – это стержень с нарезанной резьбой, где с противоположной стороны находится оголовок.

Оголовок бывает такой формы: в виде кольца (петли), вилки и крюка.

Талреп предназначается для регулировки натяжения кабелей, цепей, канатов, тросов. Применяют его для большинства монтажных и такелажных работ.

Главное его преимущество – способность выдержать большие нагрузки при работе с тяжеловесными грузами. Талрепы применяются в таких сферах:

• подъём грузов;
• монтаж мостовых вант;
• монтаж сооружений;
• строительство кораблей и яхт;
• крепёж антенн;
• установка шатров;
• установка поддерживающих вспомогательных установок.

Принцип работы талрепа: при вращении корпуса происходит встречное движение оголовков. Если стяжку надо ослабить, то муфту вращают в обратную сторону.

Конструкция и особенности производства

Конструкция этого приспособления довольно проста и состоит всего из двух частей, при этом ее надежности можно только позавидовать. Итак, основными ее элементами являются два винта с резьбой противоположных направлений и скоба-кольцо. Конец одного стержневого крепежного элемента имеет вид крюка, а второго – кольца, что значительно упрощает процесс работы с ним и расширяет область применения. Правда, существуют и иные виды, такие, как талреп кольцо-кольцо или же крюк-крюк, но это отдельная статья.

В основном используют талрепы для того, чтобы натянуть цепь, трос или же канат. Осуществляется этот процесс довольно просто, следует всего лишь вращать скобы кольца, тогда винты благодаря противоположному направлению резьбы начнут двигаться навстречу друг к другу, т. е. закручиваться, тем самым сокращая расстояние между крюком и кольцом и, соответственно, общую длину всего изделия. Так что, как видно, проще механизм придумать будет тяжело. Причем такая простота является одним из главных достоинств, ведь тогда деталь не только легче починить, в случае если она вышла из строя, но и сама вероятность поломок значительно сокращается.

В принципе, изготовление этих деталей не представляет собой ничего сверхсложного. Муфта производится тремя способами: литьем, штамповкой или же ковкой. Она имеет вид вытянутого прямоугольника, углы которого скошены. С торца в середине этой части наносится резьба, как говорилось выше, с одной стороны правая, а с другой – левая.

В качестве материала используют низкоуглеродистые стали, содержание углерода в которых не превышает 0,25 %. С увеличением количества углерода улучшаются прочностные характеристики, а также повышается твердость. Правда, такие изменения негативно отразятся на пластичности материала. Но сами по себе эти стали не могут обеспечить необходимую износостойкость и устойчивость против столь разрушающей коррозии, поэтому на поверхность готовой детали необходимо еще нанести слой цинка.

Данный процесс называется цинкованием и заключается в том, что на металле изделия образуется защитная пленка. Она препятствует проникновению кислорода и тем самым предотвращает процесс окисления. Существует несколько способов нанесения цинка. Один из них – гальванический, когда речь идет об электрохимическом осаждении цинка, пока деталь находится в специальном растворе. Если же защита создается посредством обработки в порошке, то такой вид имеет название диффузионное цинкование. Еще можно нанести на деталь специальный раствор способами, которые применимы при простой покраске. В общем, не столь важен метод, главное, конечный результат – изделие обладает улучшенными характеристиками.

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью. При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты. Перед использованием нужно проверить талреп следующим образом:

Перед использованием нужно проверить талреп следующим образом:

1. Проверить совпадают ли резьбы;
2. Осмотреть на предмет механических повреждений, деформаций;
3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

1. ГОСТ 9690-71 – отечественный стандарт;
2. DIN 1748, DIN 1480 – европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью. При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты. Перед использованием нужно проверить талреп следующим образом:

Перед использованием нужно проверить талреп следующим образом:

1. Проверить совпадают ли резьбы;
2. Осмотреть на предмет механических повреждений, деформаций;
3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

1. ГОСТ 9690-71 – отечественный стандарт;
2. DIN 1748, DIN 1480 – европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:

1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

• Из нержавеющей стали;
• Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

1. С+О (крюк/кольцо);
2. О+О (кольцо/кольцо);
3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

• Сваркой;
• Литьем;
• Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

Характеристики талрепа:

ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Технология производства

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых условиях эксплуатации. Это связано с тем, что при возникающей нагрузке все элементы работают на растяжение, иногда сопровождающееся ещё и изгибом

Важно также, что сила периодически меняется во времени, поэтому надёжность и долговечность устройства зависит ещё и от предела усталости материала

Типоразмеры талрепа «кольцо-кольцо» по DIN 1480

Ответственным элементом чертежа является муфта. Как натяжитель, она работает при знакопеременных нагрузках. К тому же в рамной конструкции большинства стандартных соединительных муфт уже заложены концентраторы напряжений в местах переходов от боковых стоек к резьбовому основанию. Поэтому эти переходы на чертежах оформляются в виде радиусных закруглений, диаметр которых определяется габаритными размерами талрепа в сборе.

Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не производится в сварных вариантах. Кроме того, крайне нежелательно изготавливать муфты методом литья, пусть даже и из качественных конструкционных сталей (например, из литья марки 45Л по ГОСТ 977). Вероятность наличия внутренних пустот и раковин в отливке сохраняется при любом технологическом варианте производства, что опасно ослабляет поперечное сечение, особенно в местах креплений. Не весьма удачными стоит признать и эксплуатационные показатели фрезерованных вариантов. В процессе механической обработки деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что снижает долговечность.

Оптимальным способом производства деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке прочность. При холодной объёмной штамповке происходит даже упрочнение металла, что позволяет изготавливать приспособления из более дешёвых марок, с пониженным содержанием углерода (например, из стали 20).

После штамповки детали подвергают термической обработке – нормализации при 820…860 °С, с последующим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Конечная твёрдость должна находиться в пределах 190…220 НВ. Для антикоррозионной защиты применяется талреп оцинкованный.

Конструкция талрепа

Стандартная конструкция включает три основных компонента. Это соединительная муфта и два стержня, которые имеют резьбу. Муфта может быть закрытой и открытой – выбор по этому признаку зависит от условий применения талрепа. Закрытая форма требуется в случаях, когда есть риск механического повреждения или попадания в механизм крупнозернистого песка.

Стержни на двух концах имеют приспособления для фиксации груза – это может быть кольцо или крюк. Оба элемента вкручиваются с противоположных сторон по разнонаправленной резьбе, что повышает надежность механизма. Обычно крепление талрепа реализуется, когда он находится в разобранном виде. После зацепки и фиксации груза осуществляется сведение стержней в муфту с необходимым усилием. Материалом для всех элементов приспособления почти всегда выступает нержавеющая высокопрочная сталь. Оцинкованный металл противостоит влаге, не подвергается коррозии и дольше служит при высоких нагрузках. Другое дело, что форматы и типоразмеры конструкции могут быть разными.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

1. Штампованные закрытые муфты.
2. Штампованные открытые муфты.
3. Литые муфты.
4. Сварные закрытые муфты.
5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Разновидности подшипников и их назначение фото

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

1. ВВ (вилка-вилка).
2. ВУ (вилка-кольцо).
3. УУ (кольцо-кольцо).

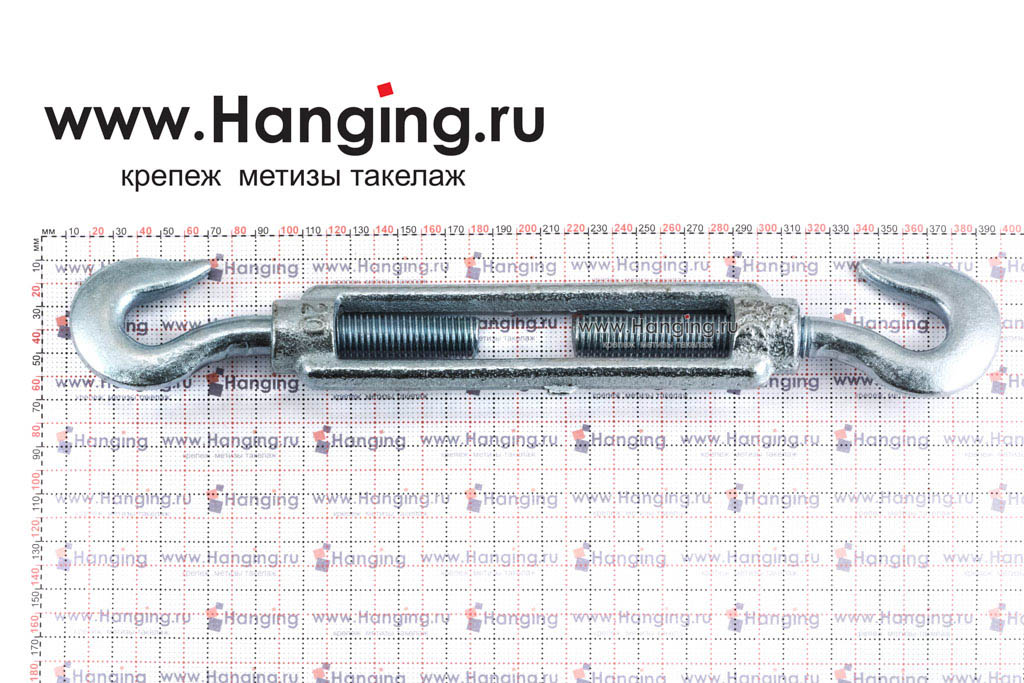

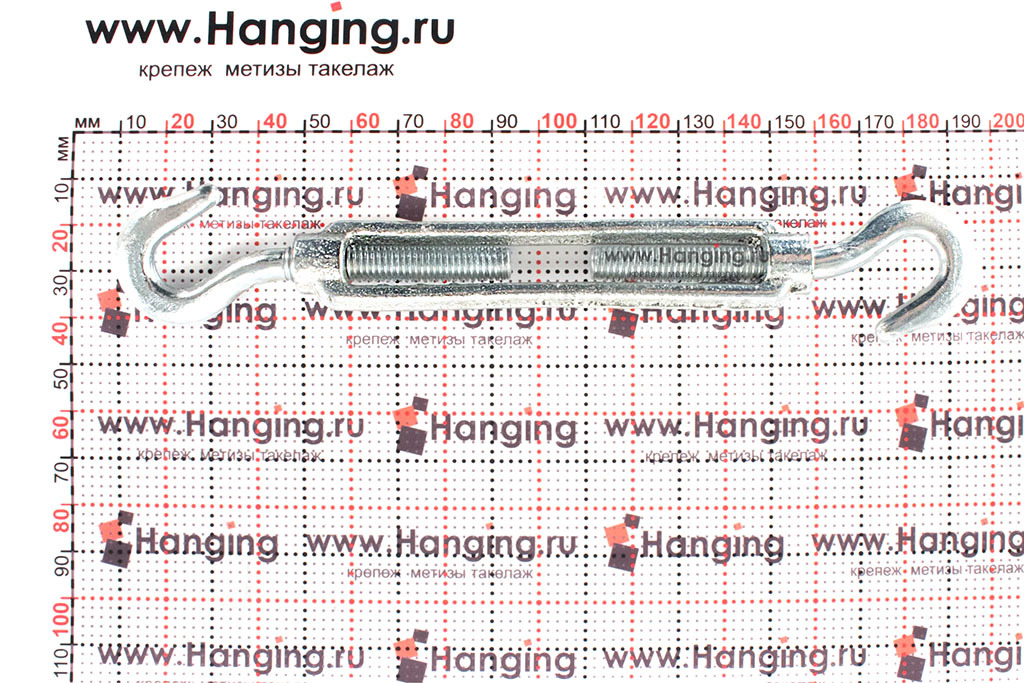

4. ГГ (крюк-крюк).
5. ВГ (вилка-крюк).
6. ГУ (крюк-кольцо).

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

Параметры талрепов:

• Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
• Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
• Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.
