Нужен ли тахометр для бензопилы, какие бывают и как правильно настроить карбюратор, показываем на примере Kebidumei

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

Стрелочный индикатор уровня от магнитофона.
Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
Постоянный конденсатор на 1мкФ. Номинал также не критичен.
Два полупроводниковых диода любой марки.
Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Как пользоваться

Пользоваться приспособлением очень просто. Всё что нужно для измерения частоты вращения вала ДВС, это подключить выводы схемы к клеммам катушки зажигания. Отлаженный самодельный тахометр покажет актуальные значения, но не стоит ожидать от такого примитивного прибора большой точности измерений.

Если требуется более точное измерение или тахометром придётся пользоваться очень часто, то лучше приобрести цифровой аналог заводского производства. Их стоимость вполне приемлема и совсем не обязательно покупать дорогой вариант. Зачастую бюджетные китайские модели вполне способны справиться со своей задачей.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

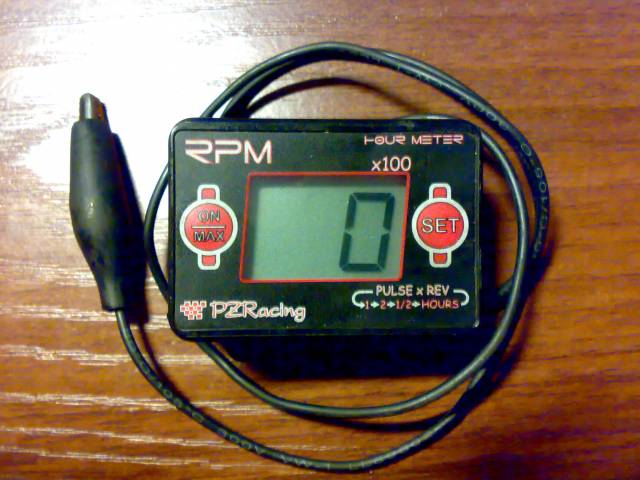

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Установка

Установка тахометра сложностью не отличается и доступна практически каждому пользователю моторной лодки. Устанавливается он в зависимости от конструкции либо в приборную панель лодки или катера, либо непосредственно на румпельный (подвесной) мотор.

Предварительно необходимо выполнить несколько несложных операций:

• определить место, где будет установлен тахометр;
• определить необходимую длину проводов;
• в случае установки тахометра в приборную панель, вырезать отверстие по размерам, указанным в руководстве по эксплуатации;
• приобрести или самостоятельно изготовить жгут проводов, которым будет подсоединен тахометр к лодочному мотору. На жгуте рекомендуется не экономить. Лучше приобрести фирменный жгут необходимой длины, так как его провода соответствуют по цвету схеме соединений, приведенной в инструкции, а также имеют кабельные наконечники и водозащищенные разъемы. Это позволит избежать ошибок при дальнейшем монтаже;
• с помощью установочных элементов, входящих в комплект поставки, закрепить тахометр на подготовленном месте (приборная панель катера, капот мотора).

На этом подготовительные работы и установка тахометра заканчиваются и можно приступать к монтажным работам.

https://youtube.com/watch?v=9VrgwxcJRqw

Способ монтажа также зависит от конструкции тахометра:

• Если тахометр не имеет собственного источника питания, то он считывает импульсы непосредственно с катушек магнидо, куда и нужно подключить кабель.
• Если тахометр оснащен собственным источником питания, то для его подключения необходимо несколькими витками обвить соединительный жгут вокруг свечного провода. Количество витков и расстояние до свечи зажигания оговаривается в руководстве по эксплуатации (ориентировочно от 3 до 6 витков на расстоянии 4 см от свечи). Затем жгут соединяют с клеммами тахометра.

Соединительный кабель необходимо проложить таким образом, чтобы он не касался с горячими или подвижными частями мотора. Все соединения необходимо осуществлять согласно схеме соединений тахометра. Если все соединения выполнены правильно, то после запуска мотора, тахометр сразу же начинает показывать количество оборотов.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются в розничную торговую сеть с отрегулированными карбюраторами. Часто производителем преднамеренно понижаются некие характеристики мощности устройства для правильной обкатки мотора, однако по истечении определённого времени требуется настройка мотора на работу работая в режиме наибольшей эффективности.

Регулировка карбюратора потребуется и в процессе использования, когда от лишней вибрации или от случайного механического воздействия опции сбиваются.

Сигналом к началу проверки опций карбюратора на соответствие норме служит нестабильная работа мотора на холостых оборотах, понижение приёмистости мотора и его мощностных черт.

Зрительно найти разбалансировку опций карбюратора можно по лишней дымности в свое время работы бензоинструмента. При таком режиме работы мотора не столько увеличивается расход горючего, но зато значительно изнашивается поршневая система мотора бензопилы, потому после выявления неисправности следует немедля приступить к настройке карбюратора.

Для четкой опции карбюратора бензопилы нужно приготовить последующие инструменты:

Такового легкого набора инструментов достаточно для опции многих моделей карбюраторов, увы некие изготовители} {отечественного нарочно устанавливают регулировочные болты с головками под уникальный фирменный ключ. Эта мера ориентирована в первую очередь на предотвращение выхода из строя устройства после неквалифицированного ремонта. И тогда решить делему можно только приобретением фирменного ключа или самостоятельным созданием инструмента для регулировки карбюратора.

С целью верно отрегулировать наибольшее число оборотов, будет нужно приобрести тахометр. Стоит такое устройство дешево, увы начинающему мастеру по настройке карбюраторов без него никак не обойтись.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.
