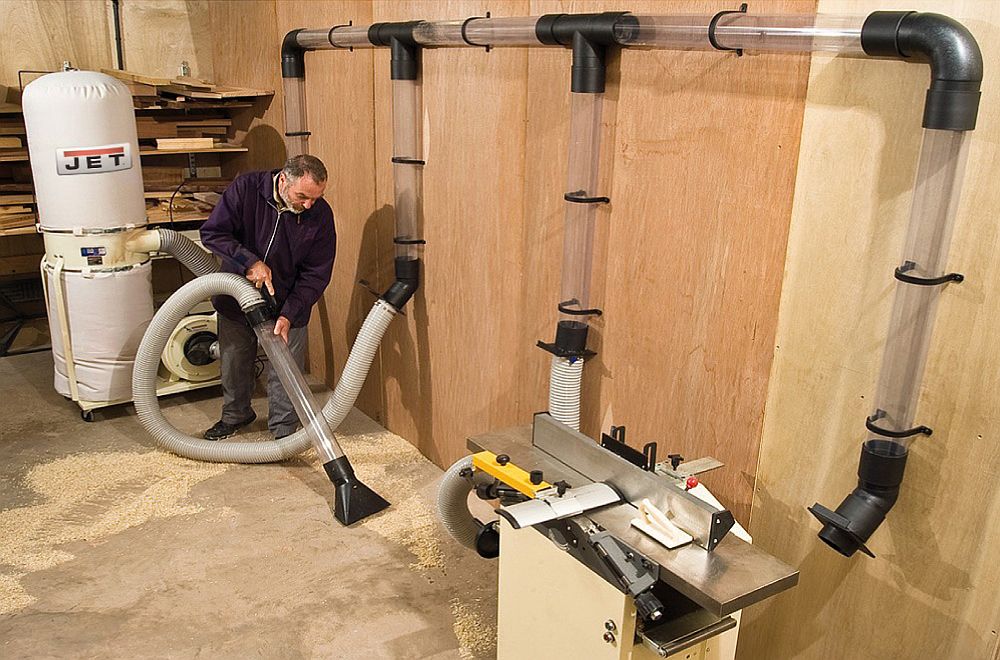

Определите тип системы, которая вам нужна
Необходим стружкосос, который пропускает больше воздуха, чем требуется станку с учетом потерь из-за труб- воздуховодов или шлангов. Можно заняться вычислениями, чтобы определить оптимальную производительность, которая измеряется литрами в минуту или (в мощных установках) кубометрами в час. Но можно учесть несколько простых требований, которые позволят получить неплохой результат, не прибегая к расчетам. Любой стружкосос, способный справиться с потоком стружки и пыли от самого производительного станка, легко сможет работать и с остальными станками. Наиболее требовательными в большинстве домашних мастерских являются ленточно-шлифовальные и строгальные станки, которым необходима система пылеудаления производительностью около 950 м3/час или 260 л/мин. Даже если у вас нет таких станков, приобретение установки пылеудаления, способной работать с ними, позволит добавить их (или другое оборудование) в будущем.
Этот одноступенчатый стружкосос с двигателем мощностью 2,2 кВт благодаря двум кассетным фильтрам имеет вдвое большую площадь фильтрации воздуха по сравнению с обычными одноступенчатыми моделями, а в двух пылесборных мешках в два раза больше места для стружки.
При подключении только к одному станку с помощью гибкого шланга диаметром менее 150 мм и длиной не более 2,5 м любая одноступенчатая система с двигателем мощностью 750 Вт уверенно справится с задачей. Для централизованной системы с разводкой труб-воздуховодов необходимы электродвигатель мощностью не менее 1,5 кВт, вентилятор-крыльчатка диаметром 300-350 мм и трубы диаметром 150 мм с гладкими стенками. Если в мастерской длина воздуховодов превышает 6 м, выбирайте одноступенчатый стружкосос с двигателем мощностью не менее 1,5 кВт или циклон. Стоимость системы возрастает пропорционально мощности двигателя, диаметру вентилятора, типу фильтра и другим характеристикам. Самые дорогие системы с циклонами имеют два важных преимущества: эффективность и долговечность. Одна и та же крыльчатка с двигателем мощностью 1,5 кВт, установленная на циклоне, всасывает на 20% больше воздуха, чем при работе в одноступенчатом стружкососе с двумя мешками. А так как циклон отделяет стружки и большую часть мелкой пыли, прежде чем она достигнет фильтра, воздушный поток в нем не ослабевает, в отличие от одноступенчатых систем, эффективность которых снижается из- за засорения фильтра.
Не подвергаясь постоянному воздействию потока стружки и пыли, крыльчатка и двигатель в системе с циклоном служат дольше, чем в одноступенчатом стружкососе. Это позволяет использовать более производительные, а не более прочные крыльчатки. Если вы затрудняетесь в выборе системы, выбирайте наиболее производительную модель. Ошибкой окажется покупка слишком маленького стружкососа, но еще большей ошибкой будет экономия на высококачественных (и недешевых) фильтрах.
Стружкоотсос своими руками
Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.
В домашних условиях стружкоотсос имеет два главных модуля:
- циклон
- емкость для стружки.
При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.
Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.
Дополнительные материалы:
- винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
- кусок канализационной трубы с манжетами
- переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
- пистолет с монтажным клеем.
Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.
После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.
Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.
Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.
Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.
Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.
Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.
Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.
Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.
Рассмотрим два простых способа изготовления данного типа фильтра
Вариант 1
Для работы потребуются:
— масляный фильтр для задержки мелкой пыли (продается в автомобильных магазинах),
— ведро на 20 л с хорошо закрывающейся крышкой,
— одно полипропиленовое колено с углами 45 и 90 градусов,
— метровая сантехническая труба,
— двухметровая гофрированная труба.
Порядок работы:
- В крышке ведра по центру сделать отверстие под уголок 90 градусов. Здесь необходимо в дальнейшем подсоединить пылесос.
- Заполнить щели герметиком.
- На стенке ведра сбоку сделать отверстие и установить уголок.
- Гофру и колено будет соединять труба.
- Чтобы фильтр прослужил дольше, наденьте на него колготки из капрона.
- Соединить колено в крышке ведра и выход фильтра.
Если фильтр не удается надеть на выходную трубу, можно использовать резиновый шланг. Для обработки всех соединений рекомендуется использовать герметик.
Вместо ведра можно использовать пластиковую бочку или жестяную емкость.
Вариант 2
Для изготовления необходим дорожный конус.
ВИДЕОДля работы нужны:
- дорожный конус (продается в автомобильных магазинах),
- два стержня длиной 2 метра и диаметром 8 мм,
- гайки и шайбы на 8 мм,
- две гофрированных двухметровых трубки.
Порядок работы:
- Отрезать основание конуса и вставить его вниз головой в ведро.
- Вставить в ведро трубку. Залить расстояние между трубкой и конусом с помощью строительной пены.
- Из листа фанеры толщиной 20 ми вырезать квадрат. По размеру он должен быть таким, чтобы основание конуса умещалось на нем, и оставался небольшой запас.
- В углах фанерного квадрата сделать отверстия диаметром 8 мм. Еще одно отверстие необходимо в центре для трубки, на которую будет надет гофрированный шланг для скрепления фильтра и пылесоса.
- В качестве крышки на ведро использовать лист прочной многослойной фанеры. Она должна крепко крепиться к ведру. Края листа обклеивают прослойкой из резины.
- Проделать отверстие в крышке для установки узкого конца конуса.
- Конус, установленный в крышку, фиксируется пеной и четырьмя стержнями.
- В широкой части основания конуса проделать отверстие для трубки, которая соединится с гофрированным шлангом. Через этот шланг в дальнейшем будет поступать мусор извне.
В данной модели циклона своими руками не предусмотрен фильтр тонкой очистки, поэтому мелкий сор будет проникать в турбину.
Особенности выбора
Если для вас кажется, что сделать стружкоотсос самому будет сложно, можно выбирать из существующих моделей
При выборе пылесоса для удаления опилок и стружек в первую очередь важно определиться с тем, какого типа загрязнения вы будете удалять. Если обычно ведут работы по металлу, то потребуется подумать о покупке или даже создании мощного устройства стационарного типа
А вот в качестве столярного пылесоса, который будет убирать древесную пыль и стружку, обычно используют небольшого размера передвижные агрегаты с длинными гибкими шлангами. В большом количестве случаев в конструкциях ручного инструмента для древесной обработки уже предусмотрены патрубки для того, чтобы подключить отсасывающий шланг со стандартным размером 3.4 см, а это в точности соответствует размер шланга пылесоса бытового назначения.
Стоимость устройств для удаления и сбора древесных отходов
Стоимость как отдельных узлов, так и готовых систем зависит от многих факторов, основным из которых является производительность, то есть объем перекачиваемого за единицу времени воздуха.
Очень важны количество и тип фильтрующих элементов, из которых наиболее дешевыми являются мешки из иглопробивной ткани.
Такие мешки пропускают воздух, но задерживают стружку, опилки и мелкую пыль. После заполнения мешок выкидывают, а на его место устанавливают новый.
Более дорогие фильтры работают на циклонном эффекте, хотя и среди них встречаются модификации с мешками.
Самые дорогие – это полноценные пластиковые или металлические циклоны, обладающие большим бункером, что позволяет использовать их для сбора отходов обработки древесины с целью последующего вывоза.
На стоимость воздуховода влияет и материал, из которого он изготовлен, поэтому самые дешевые шланги делают из ПВХ, более дорогие и гибкие — из полиуретана. Мы подготовили таблицу, в которую включили различные варианты готовых устройств и вентиляторов, некоторые из которых используются и на промышленных объектах, чтобы вы могли примерно оценить их стоимость:
| Модель | Назначение | Описание и характеристики | Цена рублей | Сайт продавца или производителя |
| Анкорд ВУ-5000 | Стружкоотсос | Основа устройства – пылевой вентилятор, к которому подключают 1-4 фильтрующих блока, состоящих из «Циклона» и фильтра тонкой очистки. Стружкоотсос перекачивает за час 5900 м3, при этом скорость воздуха на входе устройства составляет 66 метров. Подходит для обслуживания нескольких станков небольшой производительности. | 52000 | vacuum-press.ru |
| УВС-7000 | Аспирационная установка | Основа установки – центробежный вентилятор мощностью 5,5 кВт, перекачивающий 7000 м3 в час. В составе установки 4 фильтрующих устройства, состоящих из циклонного и бумажного фильтров. Из-за большого входного диаметра воздухопровода скорость воздуха на входе составляет 28 м/с. | 66000 | scperun.ru |
| ВР 01-4.5 | Центробежный вентилятор высокого давления | Центробежный вентилятор высокого давления, масса 65 кг, мощность электромотора 5,5 кВт, производительность 7000 м3 в час, может быть использован с любым фильтрующими элементами. Диаметр патрубка 280 мм. | 50000 | www.eventa-k.ru |
| ПУА-М-1500 | Стружкоотсос | Аппарат небольшой мощности, за час перекачивает 1500 м3 воздуха и может обслуживать 1-3 станка. Штатно оснащен фильтром-мешком, можно дополнительно подключить еще 2 таких же фильтра. | 37000 | www.ekovent.ru |
| JCDC-3 | Циклонная очистная установка | Очистная установка состоит из вентилятора высокого давления и многофункционального фильтра типа «Циклон». Фильтр этой конструкции лучше очищает воздух, чем его аналоги с мешками, а также разделяет загрязнения по размеру фракции, поэтому мелкие опилки и пыль собираются в одну емкость, а крупные опилки и стружка в другую. | 140000 | jet-online.ru |
| Корвет 60 | Пылесос для сбора стружки | Пылесос мощностью 750 вт, оснащен одним фильтром-мешком. Может обслуживать станок небольшой производительности работающий непродолжительное время. Чаще всего этот пылесос применяют в домашних мастерских, подключая его поочередно к различным станкам. | 7920 | enkor.ru |
| PO50 | Шланг для вентиляции | Полиофеновый шланг для систем аспирации, усилен металлической спиралью, длина 10 м, диаметр 50 мм. | 1970 | bi-teh.ru |
| Uniflex PUR.05.90.10 | Шланг для вентиляции | Полиуретановый шланг для стружкоотсосов, диаметр 90 мм, длина 10 м | 5240 | cmt-shop.ru |
Изготовление «Циклона» из ведер: пошаговая инструкция
Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:
- Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
- Перевернуть полученную деталь и поставить на фанеру.
- Обвести маркером емкость.
- Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
- Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
- Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
- Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
- Вырезать середину по намеченным линиям.
- Просверлить отверстия вверху малого ведра.
- Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
- Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
- Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
- Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
- Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
- Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
- Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
- Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
- Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
- Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
- Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
- Обработать все стыки силиконовым герметиком.
Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.
Определите тип системы, которая вам нужна
Необходим стружкосос, который пропускает больше воздуха, чем требуется станку с учетом потерь из-за труб- воздуховодов или шлангов. Можно заняться вычислениями, чтобы определить оптимальную производительность, которая измеряется литрами в минуту или (в мощных установках) кубометрами в час. Но можно учесть несколько простых требований, которые позволят получить неплохой результат, не прибегая к расчетам. Любой стружкосос, способный справиться с потоком стружки и пыли от самого производительного станка, легко сможет работать и с остальными станками. Наиболее требовательными в большинстве домашних мастерских являются ленточно-шлифовальные и строгальные станки, которым необходима система пылеудаления производительностью около 950 м3/час или 260 л/мин. Даже если у вас нет таких станков, приобретение установки пылеудаления, способной работать с ними, позволит добавить их (или другое оборудование) в будущем.
Этот одноступенчатый стружкосос с двигателем мощностью 2,2 кВт благодаря двум кассетным фильтрам имеет вдвое большую площадь фильтрации воздуха по сравнению с обычными одноступенчатыми моделями, а в двух пылесборных мешках в два раза больше места для стружки.
При подключении только к одному станку с помощью гибкого шланга диаметром менее 150 мм и длиной не более 2,5 м любая одноступенчатая система с двигателем мощностью 750 Вт уверенно справится с задачей. Для централизованной системы с разводкой труб-воздуховодов необходимы электродвигатель мощностью не менее 1,5 кВт, вентилятор-крыльчатка диаметром 300-350 мм и трубы диаметром 150 мм с гладкими стенками. Если в мастерской длина воздуховодов превышает 6 м, выбирайте одноступенчатый стружкосос с двигателем мощностью не менее 1,5 кВт или циклон. Стоимость системы возрастает пропорционально мощности двигателя, диаметру вентилятора, типу фильтра и другим характеристикам. Самые дорогие системы с циклонами имеют два важных преимущества: эффективность и долговечность. Одна и та же крыльчатка с двигателем мощностью 1,5 кВт, установленная на циклоне, всасывает на 20% больше воздуха, чем при работе в одноступенчатом стружкососе с двумя мешками. А так как циклон отделяет стружки и большую часть мелкой пыли, прежде чем она достигнет фильтра, воздушный поток в нем не ослабевает, в отличие от одноступенчатых систем, эффективность которых снижается из- за засорения фильтра.
Не подвергаясь постоянному воздействию потока стружки и пыли, крыльчатка и двигатель в системе с циклоном служат дольше, чем в одноступенчатом стружкососе. Это позволяет использовать более производительные, а не более прочные крыльчатки. Если вы затрудняетесь в выборе системы, выбирайте наиболее производительную модель. Ошибкой окажется покупка слишком маленького стружкососа, но еще большей ошибкой будет экономия на высококачественных (и недешевых) фильтрах.
Когда стоит использовать строительный пылесос
Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.
Кусочки пенопласта и полиэтиленовой пленки, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.
Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.
Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.
Именно в таких условиях лучшим решением будет использование строительного пылесоса.
Изготовление стружкоотсоса своими руками
Для большинства самодельных моделей фильтров используются двигатели с небольшой и средней производительностью, которые могут подключаться к стандартной сети 220 В. Более мощные двигатели используют трехфазное питание, организовать которое в бытовых условиях достаточно сложно.
Подготовка к изготовлению
Делая фильтр самостоятельно, вы значительно сэкономите, однако есть элементы, которые собрать самостоятельно не получится. Это двигатель и крыльчатка. Их нужно подобрать и проверить работоспособность заранее, чтобы не возникло проблем при эксплуатации.
После этого нужно составить примерный чертеж стружкоотсоса. Он будет иметь подобный вид:
Какие потребуются инструменты?
Набор инструментов, требуемых для изготовления отсоса будет зависеть от типа аппарата, который вы собираетесь сделать. Корпус легче всего собрать из дерева. К нему будут соединяться остальные элементы. Какие инструменты потребуются с обязательном порядке?
- индикатор и мультиметр;
- стамеска, наждачка, шлиф машина и т. д;
- шуруповерт, молоток, отвертки.
Чем проще конструкция, тем больше шанс изготовить ее в бытовых условиях.
Материалы
Аппарат должен получиться легким и герметичным. При этом он должен справляться с давлением, образуемым завихрениями воздуха от крыльчатки. Из чего его можно сделать:
- Корпус можно сделать из фанеры, толщиной 4 мм. Изделие получится легким и прочным.
- Другие детали будем делать из брусков различной толщины.
- Понадобится поликарбонат.
- В качестве фильтра может использоваться элемент от инжекторного двигателя ВАЗ. Он стоит дешево и проработает достаточно долго.
- Двигатель можно взять от старого пылесоса. Крыльчатка будет крепиться на выходном валу.
- Чтобы соединять все элементы, понадобятся болты, саморезы и герметик.
Посадочное место для фильтра
Сделать фильтр самостоятельно довольно сложно, поэтому лучше купить готовую деталь. Посадочное место для него будет делаться из дерева
Важно правильно подобрать диаметр. Слишком маленькое отверстие снизит эффективность
Крепить фильтр не потребуется, достаточно сделать блок для него, в котором он будет плотно подходить по размеру.
Крепления для поликарбоната
Листы будут крепиться на деревянные кольца, внутренний радиус которых должен соответствовать объему будущего бака. Между фиксирующими кольцами следует прикрепить вертикальные планки, на которых будет держаться поликарбонат.
Кольца можно легко сделать в мастерской, при наличии навыков и оборудования.
Установка фиксирующего кольца
Изготовление корпуса начинается с крепления колец и поликарбоната. Листы крепятся с обеих сторон планками на саморезы. Соединения и швы нужно заделать герметиком, чтобы повысить герметичность.
Когда корпус собран, можно подсоединять к нему остальные элементы.
Боковой патрубок
Этот элемент нужен, чтобы снизить риск разрыва конструкции от внутреннего давления после засорения фильтра. Он будет иметь предохранительный клапан. В листе поликарбоната делается отверстие, которое закрывается патрубком.
Чтобы увеличить герметизацию, между стенками бака и планками, надо уложить герметик. Патрубок крепится при помощи болтов и гаек.
Верхний ввод
Стружка и пыль всасываются в верхней части конструкции. Чтобы разместить верхний ввод, делается небольшой корпус, в котором устанавливается патрубок от старого пылесоса. К нему будет подключаться всасывающий шланг. Фиксация получится надежной, но при этом шланг можно будет быстро снять. Так что самостоятельно изготавливать этот элемент не стоит.
Фигурная вставка
Этот элемент требуется для соединения входного патрубка. Он располагается так, чтобы воздух мог поступать в фильтр без затруднений.
Вставка располагается напротив вентилятора. Все швы нужно также обработать герметиком.
Сборка фильтра
Когда корпус под фильтр сделан, его надо разместить на своем месте. Помимо него, внутри будут находиться электронные элементы, обеспечивающие питание двигателя.
От наружной части фильтра надо отвести еще один патрубок, через который будет отводиться воздух.
Изготовление циклонного фильтра
Создание самодельного стружкососа складывается из ряда этапов:
- Создание фиксирующего кольца и фигурной вставки
- Установка фиксирующего кольца
- Установка бокового патрубка
- Установка верхнего ввода
- Установка фигурной вставки
- Сборка циклонного фильтра
Создание фиксирующего кольца и фигурной вставки
Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).
Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.
Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.
Разметку лучше делать точно или в худшем случае «на глаз».
Выпиливаем получившиеся детали электролобзиком.
В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.
Установка фиксирующего кольца
Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.
Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.
И вырезаем ножом.
Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.
Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра
Установка бокового патрубка
Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра
Обратите внимание, что верхней частью малого ведра теперь стало его дно
После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.
Патрубок сажаем на герметик и фиксируем саморезом.
Установка верхнего ввода
Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.
Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.
Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.
Установка фигурной вставки
Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.
Крепление производится с помощью саморезов через наружную стенку циклона.
Сборка циклонного фильтра
Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.
Затем необходимо правильно подсоединить воздуховоды:
- Верхний патрубок – к бытовому пылесосу
- Угловой отвод, входящий сбоку под углом – к шлангу.
Самодельный циклонный пылесос (стружкосос) готов.
