Струбцина своими руками

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Изготовление металлической угловой струбцины

Металлические прижимные приспособления имеют хорошую фиксацию, высокую степень зажима и оптимальный эксплуатационный срок. Такие струбцины состоят из надежных крепких корпусов, подвижных механизмов и винтов, которые обеспечивают фиксирующую жесткость.

При помощи металлических струбцин можно:

  • выполнять фиксацию элементов конструкций под любым углом;
  • использовать для предварительного монтажа заготовок;
  • осуществлять выравнивание деталей конструкций.

К тому же, угловые струбцины из металла часто используются при сварке. Подобный вид инструмента подразделяют на:

  1. Двухкоординатный.
  2. Трехкоординатный.

Посредством одного инструмента можно выполнять фиксацию сразу двух элементов металлоконструкций, для дальнейшего их сваривания. закрепить их сваркой.

Для изготовления своими руками угловой струбцины из металла необходимо обеспечить наличие таких комплектующих:

  • стального листа, толщина которого 10 мм;
  • гаек в количестве 3 штук;
  • стального листа, на котором предусмотрена наружная резьба, соответствующая размерам гаек;
  • шайб больших диаметров.

Процесс сборки струбцины:

Создаются основания конструкций. Чтобы выполнить формирование оснований на устройстве необходимо наличие листового металла, у которого толщина составляет от 8-10 мм. В качестве фиксирующего элемента можно использовать уголки нужных размеров. Для выполнения креплений стоит воспользоваться электросваркой, так как резьбовые крепления будут отличаться меньшей надежностью. Выполняется установка зажима – для создания винтового зажима можно воспользоваться двумя или тремя гайками, которые следует сварить друг с другом. К тому же оптимальнее всего выполнить изготовление кронштейна, на котором имеются резьбовые отверстия с толщинным размером 30-40 мм. Крепление осуществляется болтами, для того чтобы при срыве резьбы можно было осуществить его замену. Формируются углы

Важное значение, при сборке угловой струбцины, следует придать тому, как будут расположены зажимочные скобы. В процессе сварки каждый уголок должен идеальным образом соответствовать друг к другу. В связи с этим один уголок нужно приварить на зажим, после чего наложить второй, прижать и приварить к скобе

Осуществляется проверка движения оснований. На боковых поверхностях конструкций следует произвести установку направляющих, что должны будут позволить выполнять перемещение внутреннего основания струбцин. с этой целью нужно вырезать проем, ширина которого будет составлять 8-10 мм. Просверливание отверстий. При помощи сверл на верхних основаниях струбцин, куда устанавливаются болты, делаются отверстия. Основания касательно друг друга должны перемещаться максимально свободно, так что лучше предусмотреть, чтобы резьбы на болтах не доходили до головки, которая крепиться на основаниях посредством кронштейна

В связи с этим один уголок нужно приварить на зажим, после чего наложить второй, прижать и приварить к скобе. Осуществляется проверка движения оснований. На боковых поверхностях конструкций следует произвести установку направляющих, что должны будут позволить выполнять перемещение внутреннего основания струбцин. с этой целью нужно вырезать проем, ширина которого будет составлять 8-10 мм. Просверливание отверстий. При помощи сверл на верхних основаниях струбцин, куда устанавливаются болты, делаются отверстия. Основания касательно друг друга должны перемещаться максимально свободно, так что лучше предусмотреть, чтобы резьбы на болтах не доходили до головки, которая крепиться на основаниях посредством кронштейна.

После этого работу по сборке угловой металлической струбцины можно считать завершенной. Выполняя столярные, слесарные или сварочные работы таким инструментом можно выполнить надежную фиксацию конструкции. Приспособление позволяет заменить нескольких помощников и существенно ускорить рабочий процесс. Благодаря подвижным элементам можно соединять детали под необходимым углами и наклонами.

Рассмотрев основные способы изготовления угловых струбцин, теперь каждый мастер сможет сделать приспособление своими руками, так как это абсолютно не сложный процесс. Подбор вида конструкций должен осуществляться согласно необходимой степени будущей фиксации. Применение такого приспособления может быть полезно как для домашнего хозяйства, так и для профессиональных работ.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

  • два деревянных бруска толщиной 25 мм из древесины твердой породы;
  • фанера толщиной 12 мм или больше;
  • саморезы, шпильки;
  • лобзик или ножовка;
  • дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Изготовление струбцины своими руками

Своими руками можно создать:

  • необходимую прочность приспособления;
  • оборудование для фиксации металлических деталей;
  • струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

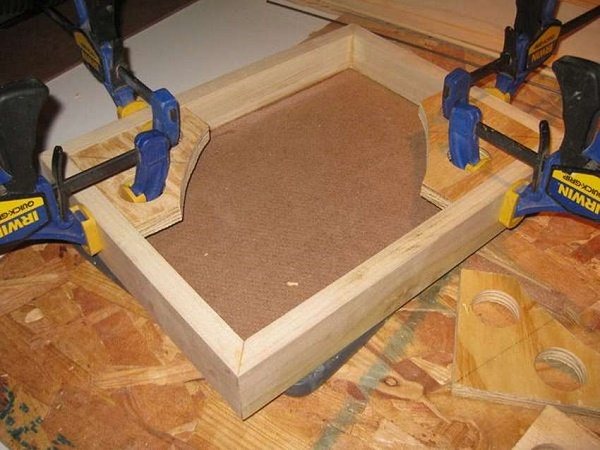

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

  1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
  2. Разделить квадраты на две части по диагонали.
  3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
  4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

  • две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
  • два бруска шириной 2 см и длиной 25 см;
  • металлические болты;
  • саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

  1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
  2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
  3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
  4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

  • под различными углами фиксировать элементы конструкции;
  • выполнять предварительный монтаж изделий;
  • выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

  1. Двухкоординатные.
  2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

  • стальной лист толщиной в 10 мм;
  • гайки – 3 шт;
  • стальной лист с наружной резьбой по размеру гаек;
  • шайбы большого диаметра.

Технология изготовления:

  1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
  2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
  3. Опорный элемент плашмя приварить на короткий край.
  4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
  5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
  6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
  7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Угловая струбцина из металла

Изготовив такую конструкцию самостоятельно, можно крепко соединить между собой не только деревянные, но и металлические части. Используют такие струбцины для сварки.

Для работы нужны стальной уголок, имеющий толщину 4 мм и размер 40 мм, пластины 50 мм, шпильки с резьбой, гайки, шайбы и прутки, сварочный аппарат, дрель.

Под углом 90 градусов нужно приварить пластины к уголкам. С каждого бока прикрепить тоже при помощи сварки червячную конструкцию, представляющую собой небольшой кусок уголка с приваренной упорной гайкой, в которую сверху вкручивается вороток с отверстием для металлического рычага. На противоположной стороне собирается упорный механизм, состоящий из двух шайб. Упор свободно прокручивается на шпильке.

Такая угловая струбцина – это надежное крепление деталей под прямым углом, которое можно использовать не только для сварочных работ, но и в столярной мастерской при работе с деревом или фанерой.

Лучшие F-образные струбцины

Такой инструмент применяется при крупных деталях или высокой скорости работы. Благодаря длинной рейке можно прижимать большую толщину, а скользящая часть, передвигающаяся на зубьях, переставляется гораздо быстрее

При выборе обращают внимание на материал рейки и ее длину

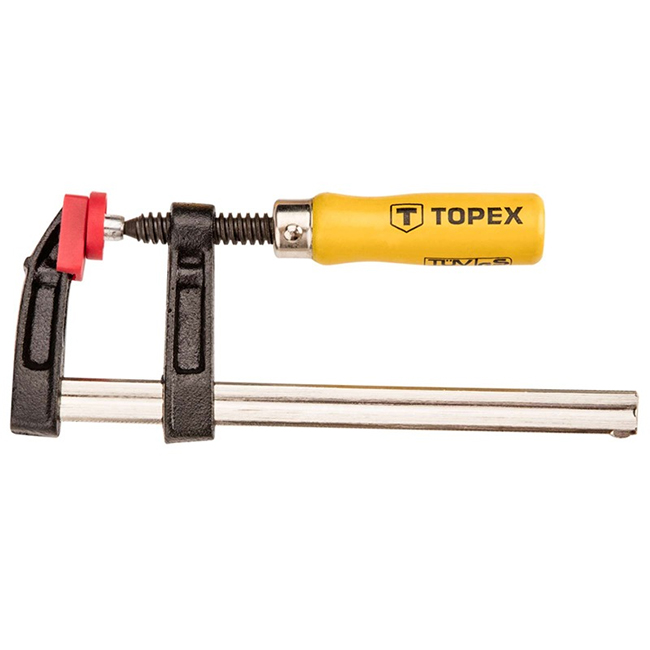

TOPEX 250 мм 12A102 — со стальной направляющей

Это лучшая струбцина для длительного использования в столярной мастерской ввиду наличия стальной рейки, которая обеспечивает долгий срок службы.

Конструкция имеет насечки на ключевой планке, которые повышают сцепку и препятствуют смещению. Губки снабжены яркими пластиковыми накладками, предотвращающими вмятины в древесине.

Плюсы:

  • ход до 250 мм позволяет зажимать сразу 5 брусов 50х50 мм в один ряд;
  • высокая резьба вала обеспечивает долгую работу узла без проскальзываний;
  • скользящая часть удобна при быстром изменении размера;
  • для подтягивания окончательного прижима имеется толстая рукоятка с прорезиненной оболочкой;
  • глубина обхвата 50 мм;
  • стоимость от 200 рублей;
  • легкий вес 400 грамм не затрудняет транспортировку;
  • алюминиевые пятки под накладками.

Минусы:

  • при сильной затяжке стальная полоса изгибается, но ее потом можно выровнять;
  • пластиковые накладки спадают.

FIT 59154 F 50х300 мм — с усилением на передвижной части

Это лучшая F-образная струбцина для максимально прочного обжима, который достигается за счет выступающего упора на передвижной части рамки.

Дополнительная литая металлическая ступенька и встревающий упор помогают фиксировать детали уже на этапе сведения губок. Длина рейки 300 мм позволяет сжимать толстые доски и пластик.

Плюсы:

  • отдельно вращающийся пятак;
  • пластиковые накладки;
  • толстая рукоятка для удобного хвата;
  • вылеты рамки с губами имеют литье с завышенными бортиками металла для увеличения крепости;
  • мелкие зубья на реберной стороне рейки;
  • крупный шаг резьбы на валу помогает быстро дожимать до конца сведенные части;
  • глубина зажима 50 мм;
  • корпус из инструментальной стали;
  • приемлемый вес 490 грамм;
  • резиновое покрытие на ручке.

Минусы:

  • стоимость от 380 рублей;
  • возможна несоосность губок, но она устраняется.

Из древесины и стали

Эта модель предполагает использование особой стали, которая незаменима для работы с важными деталями. Здесь и долговечность, и прочность металла имеют существенное значение. Цель состоит в том, чтобы обеспечить легкий зажим, не слишком громоздкий, но довольно прочный и легко настраиваемый. Самой сложной частью является изготовление пластины, куда вставляется планка.

Лучше всего обустраивать несколько отверстий, после чего вырезать материал. Он остается в форме маленького круглого файла. Когда вырезана основная часть, используют болгарку, чтобы очистить рабочую зону. Возможно, результат получится не таким идеальным, но планка будет с легкостью проходить.

На противоположном конце пластины необходимо просверлить отверстие. Оно должно соответствовать винтовой линии. Еще одна, заключительная металлическая часть, — это стопорная пластина. Её конец должен быть косым и соответствовать вырезу.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Видео: струбцины из дерева своими руками

Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.

Винтовые зажимы

Весьма популярные модели, которые имеют ещё одно название – лучевые струбцины. Имеют каркасную дугу в виде буквы U, а также подвижной винт с массивной площадкой (так называемым «пятачком»).

Обратите внимание!

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт

Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Металлическая струбцина своими руками из подручных средств

Изготавливая струбцину из металла, практически невозможно обойтись без сварочного аппарата и УШМ. За основу можно использовать стальную трубу, получив в итоге трубчатую струбцину. Подойдут также любые стальные заготовки, которые наверняка имеются в распоряжении у каждого мастера. Рассмотрим особенности изготовления струбцины из металлической трубы размером 100×100 мм и толщиной не менее 3-4 мм. Инструкция выглядит следующим образом:

Отрезаем от трубы часть размером 2 см, и получаем стальной квадрат.
Далее разрезаем квадрат пополам, и получаем практически готовые две струбцины

Здесь очень важно учитывать, что если разрезать квадрат пополам, то зажимать в инструменте можно ограниченные по размеру заготовки. Именно поэтому можно отрезать немного больше, чтобы оставался запас.
На следующем этапе необходимо вырезать отверстие с торца, в которое будет крепиться подвижная губка

Размер отверстия зависит от диаметра используемого болта. Лучше не экономить, и взять болт толщиной 10-12 мм.
Далее подготавливаем болт с гайкой. Длина болта должна быть таковой, чтобы его хватило до упора с противоположной частью заготовки. Если длина заготовки составляет 10 см, тогда длина болта должна быть не менее 15 см.
Прикладываем болт с гайкой к пластине, и выставляем перпендикулярно основанию. Гайка приваривается к пластике.
Струбцина практически готова к использованию. Для удобства вращения болта, необходимо приварить перпендикулярно ножке кусок электрода.
Длина привариваемого электрода влияет на усилие, поэтому, чем больше ее размер, тем меньше усилий придется прикладывать для зажатия детали. Если хотите получить струбцину, которая будет максимально похожа на заводскую модель, тогда в ножке болта сверлится отверстие, и устанавливается кусок электрода.

Выбирая заготовку для изготовления инструмента, важно учитывать толщину стали. Именно от этого фактора будет зависеть надежность и эффективность самодельного прибора

На деле такой зажим из металла не уступает заводским аналогам. Уделив всего пару часов времени, можно получить качественный инструмент с минимальными финансовыми затратами. На видео ниже показано, что представляет собой инструмент в действии.

Струбцина из фанеры

Для единоразовой фиксации, не требующей высокой жесткости, применяют листы фанеры. Это самый простой и легкий способ. Как сделать угловую струбцину быстро и незатратно, ответит технология применения этого материала. Перед началом работы берутся куски фанеры 10х10 см. Квадраты вырезают лобзиком. Толщина фанеры должна быть около 1,5 см. Затем следует разметить квадраты, разделив заготовки по диагонали на 2 части. Следует наметить отверстия на расстоянии 20 см от края. Между ними должно быть не менее 8 см, иначе зажимы будут мешать друг другу. Просверливаются отверстия в намеченных местах диаметром 40 мм. Сторона вдоль отверстий врезается. Три угла также опиливаются. Это позволит убирать излишки клея под фиксаторами.

Струбцина из фанеры готова и может использоваться в работе.

Конструкция

Существует огромное количество струбцин, которые отличаются друг от друга формой, размерами, стоящей перед ними задачей. К примеру, струбцина для работы с трубами предназначена для сварки последних под различными углами, к примеру, 90 градусов. Без применения зажимов соблюдение точного угла при работе будет затруднительным. Угловые струбцины производятся разного вида, исходя из ширины скрепляемых труб и угла, под которым эти трубы будут свариваться.

Угловые зажимы отличаются по следующим признакам:

  • толщина губок. Чем больше толщина прижимных губок, тем надежнее зажимаются трубы и сварочный шов не выгибается и не выламывается.
  • материал изготовления прижимных винтов. Во время сварочных работ расплавленный металл может разбрасываться во все стороны, прижимные винты не исключение. При попадании расплавленного металла на резьбу винта может произойти спайка, что приведет резьбу в негодность. Чтобы этого избежать, делают омедненные винты. Медь не позволяет брызгам застывать на поверхности винта, тем самым сохраняя его работоспособность.
  • рабочая поверхность. Струбцина может увеличить рабочую зону при работе электродом под определенным углом.

Угловые тиски для сварки труб состоят из подвижной и основной частей. Для регулирования степени сжатия подвижная часть оснащается винтом. С его помощью можно регулировать расстояние между прижимными губками и деталью. Подвижность конструкции обеспечивает работу с деталями различной формы и сечения.

При выборе струбцины следует обращать внимание на вид выполняемых работ. К примеру G — струбцины используются при работе со стальными деталями малой толщины

Для работы с деталями большой толщины следует применять F — струбцины.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (о выборе хорошего клея читайте здесь), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Материал изготовления зажимов

Струбцины заводского производства изготавливаются из металла. В качестве сырья используется дюралюминий и различные сплавы на его основе. Такие приспособления изготовлены по стандарту, поэтому технические характеристики и общие размеры у них одинаковы.

Использование этого инструмента не требует больших усилий от пользователя. Работать с ним легко и быстро.

Изделия заводского производства стоят немало. Если требуется провести сварочные работы или осуществить сборку мебели, одним зажимом не обойтись. Покупка нескольких струбцин существенно ударит по бюджету, поэтому многие мастера предпочитают их изготавливать самостоятельно.

В классическом виде конструкция выглядит как простой и компактный мебельный зажим, который позволяет фиксировать составные конструкции под прямым углом.

Материал самодельных зажимов подбирается с учетом работ, которые предстоит выполнить. Струбцины, используемые для сборки мебели, обычно делаются из древесины. Для сварочных работ пригодны только металлические зажимы. Если же требуется разово провести какую-нибудь операцию, можно ограничиться изделиями из листовой фанеры.

Угловые мебельные струбцины применяются для сборки мебели. Это их главное, обобщающее назначение.

Для создания деревянных зажимов используется древесина:

  • лиственницы;
  • граба;
  • бука;
  • березы.

Она имеет высокие прочностные характеристики, обладает упругими свойствами и способностью восстанавливать первоначальную форму. Древесина этих пород гораздо тверже, чем материл, из которого выполнено большинство мебельных конструкций. Чтобы не повредить заготовки, желательно использовать защитные набойки. Они бывают деревянными, кожаными, войлочными. Допускается применение резины светлых тонов, чтобы на поверхности не оставалось цветного следа.

С помощью струбцины можно фиксировать практически любые детали, которые подходят под допустимые размеры инструмента.

Зажимы в виде рамок изготавливаются из металла. Для этого обычно используются профильные трубы или стальные уголки. Металлические детали предварительно нужно зачистить, чтобы на заготовках в процессе сборки не появлялись царапины. После этого изделие покрывается краской. Это необходимо для того, чтобы металл не повреждался коррозией и не оставлял следов ржавчины на поверхностях, с которыми соприкасается. После этого на раме закрепляются деревянные планки.

Инструмент, изготовленный в домашних условиях, может быть железным или деревянным.

Обжимной захват

Ленточные обжимные струбцины (обжимные захваты, O-струбцины) в практике домашних умельцев используются редко. Но вспомнить о них заставляет не технологическое обстоятельство: 3000 руб. за фирменную это еще дешево. Между тем ничуть не худшая O-струбцина может быть изготовлена собственноручно.

Понадобится для этого прежде всего плоская текстильная стропа и 4 антабки к ней. Угловые прижиму, губка и ползун винтового прижима – из дерева и ДВП, слева на рис. Порядок использования имеет некоторые особенности (между прочим, такие жа и для самых дорогих фирменных).

Самодельная обжимная струбцина для мебельно-столярных работ

Допустим, нам нужно собрать серию одинаковых фоторамок. Если разных – переналадку инструмента придется делать под каждую. Если же нет, то:

  • Детали изделия первоначально собирают всухую, без клея.
  • Выкладывают на плаз (ровную плоскость) и по отметкам на нем выставляют углы по 90 градусов.
  • Обводят петлей стропы, расставляют прижимы по углам.
  • Передвигая антабки, добиваются слабого равномерного натяжения ветвей стропы (справа на рис).
  • Понемногу затягивают прижим, следя за углами изделия.
  • Если какой-то из углов расходится, то в его сторону нужно подать немного стропы, продергивая через соттв. антабки.
  • Наладку обжимной струбцины считают законченной, если удается прижимом свести все угловые зазоры «в ниточку» – больше крутить винт не нужно.

Теперь, если делается серия изделий, после склеивания одного винт ослабляют, вставляют следующее (уже с клеем в углах), затягивают прижим «до ниточек», и т.д.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
