Разновидности

Всего бывает три вида точильных станков: ручные, электрические и универсальные (полуавтоматические). В магазинах встречаются два типа:

  • Любительские модели;
  • Для профессионального пользования.

Также конструкция разделяется по способу автоматизации:

  • В автоматическом варианте, диск вращается при помощи электрического двигателя. Таким прибором можно легко и быстро произвести правку зубцов, при этом сохранив точность на высшем уровне. Для работы с таким изделием особых навыков не потребуется, даже новичок способен заточить цепи, после прочтения инструкции. Самое главное – плотно установить режущий элемент внутрь держателя, чтобы исключить случайный срыв, который может не только повредить устройство, но и причинить вред здоровью.
  • Ручные модели, могут быть как стационарными, так и компактными. Механический процесс эффективен тем, что для него не требуется электрическая энергия. Конструкцию можно использовать в любом месте, даже в глухом лесу. После зачистки цепь не требовательна к уходу, человеку достаточно продуть звенья компрессором и опустить в моторное масло. Пользоваться таким прибором чуть сложнее, чем автоматическим, потому что процесс отнимает много времени и требует дополнительной сноровки. Просто купить и пользоваться прибором не получится. Поэтому смотреть на низкий ценник не рекомендуется.
  • Также, существуют универсальные конструкции. По функциональности прибор ничем не уступает предыдущим вариантом. Его главное преимущество в том, что кроме пилы можно заточить сверла, нож и т.п. С одной стороны это выгодная покупка, но подделок у этой конструкции много.

CHAMPION (ПРОФФИ) С2001

Основные характеристики:

  • Частота вращения шлифовального круга – 3000 об/мин
  • Мощность двигателя – 230 Вт
  • Диаметр диска – 145 мм
  • Толщина круга – 3,2 мм
  • Посадочный диаметр – 22,2 мм

Особенности конструкции. Этот станок предназначен для профессиональной заточки цепей. Его следует жестко фиксировать на рабочем столе, для чего предусмотрены крепежные болты. Габариты в сборе не превышают 25х38х35 см, что позволяет устанавливать инструмент в условиях небольшой мастерской. Модель оснащена мощным двигателем на 230 Вт с хорошим обдувом и рельефной наружной поверхностью. На его вал диаметром 22,2 мм устанавливаются диски доступного размера 145х3,2 мм.

Функционал и удобство использования. При нормальном режиме абразивный круг вращается со скоростью 3000 об/мин. Рабочая головка имеет резиновую рукоятку с упором для руки. Есть регулятор угла наклона и ограничитель хода в зоне обработки для выбора глубины заточки.

Шкала заточки по горизонтали.

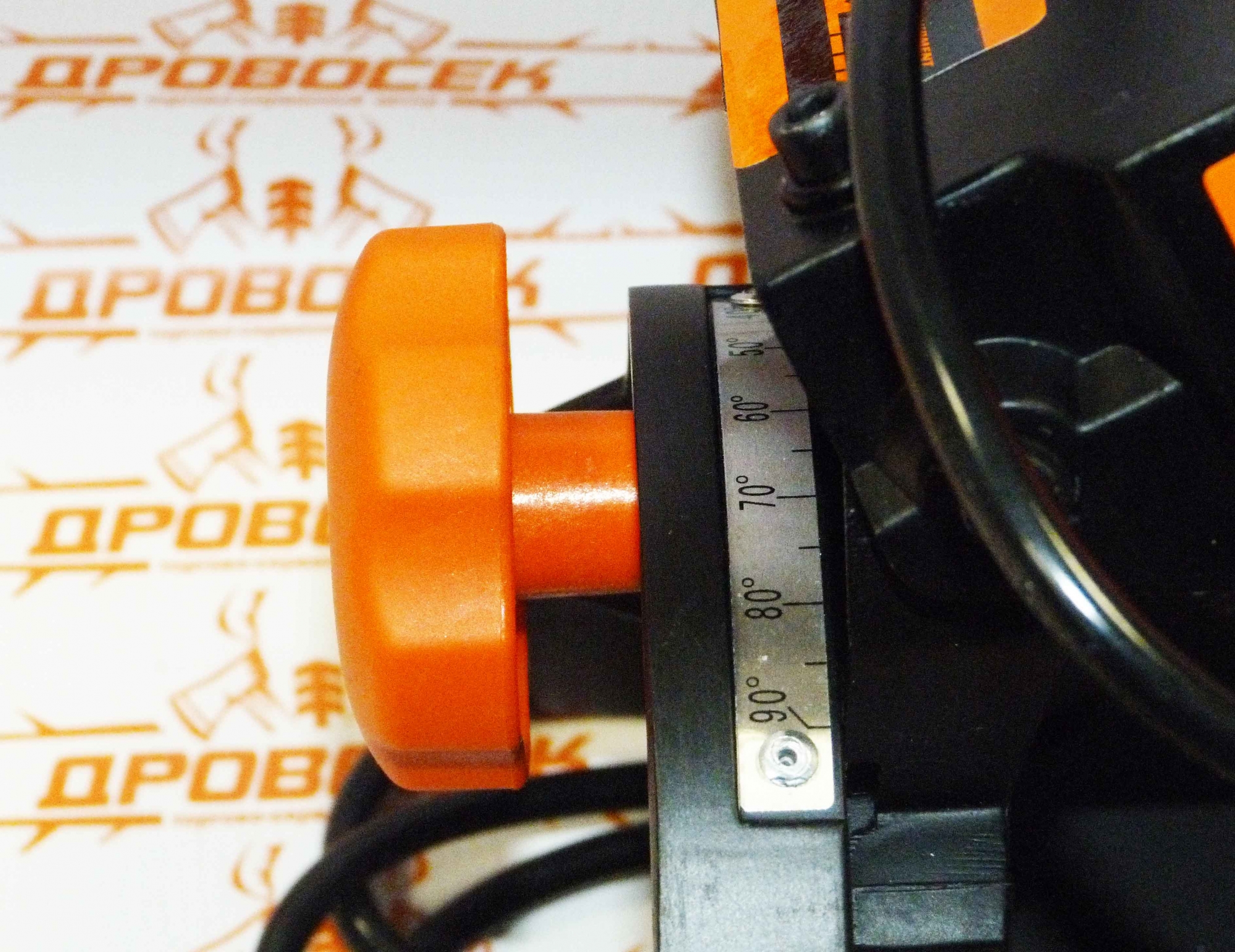

Шкала заточки по вертикали.

Быстрозажимные тиски эксцентрикового типа способствуют легкости переключений и могут фиксировать заготовку с нужным углом поворота.

Безопасность. Прозрачный экран защищает мастера от искр и разлета осколков диска в случае его разрушения. Встроенная лампа хорошо подсвечивает рабочую зону даже при выключенном общем освещении.

Защитный кожух.

Плюсы CHAMPION (ПРОФФИ) С2001

  1. Высокая мощность.
  2. Надежность.
  3. Удобная конструкция.
  4. Низкий уровень шума и вибрации.
  5. Подсветка.
  6. Комплектация включает в себя необходимые для настроек ключи, точильный круг, правильный брусок и шаблон контроля формы диска.

Минусы CHAMPION (ПРОФФИ) С2001

  1. Пластмассовую шайбу фиксатора тисков лучше сразу заменить на стальную.
  2. Относительно высокая стоимость.

ТОП-13 лучших станков для заточки цепей бензопил

ФотоНазваниеРейтингЦена
Автоматические станки
#1QPT ZS-325 5 / 5

1 – голос

#2STIHL USG 4.95 / 5

13 – голосов

#3OREGON 519789 4.9 / 5

7 – голосов

#4OREGON 620-230 4.85 / 5

1 – голос

Полуавтоматические модели
#1OREGON 220 590181 5 / 5

4 – голоса

#2КАЛИБР ЭЗС-220 4.95 / 5

3 – голоса

#3REZER EG85-CN 4.9 / 5

3 – голоса

#4ВИХРЬ СЗЦ-200 4.85 / 5

4 – голоса

#5Протон ТЭ-130 4.8 / 5

2 – голоса

Лучшие ручные станки
#1DDE GT010B (647-697)

5 / 5

#2OREGON 23736А

4.95 / 5

#3REZER HSB-303

4.9 / 5

#4CHAMPION C6500 4.85 / 5

1 – голос

Какой бы вы выбрали станок для заточки цепей бензопил или посоветовали?

Лучшие ручные станки

Данные изделия стоят недорого и используются, как правило, в домашних условиях. Их сложно применять в коммерческих целях, так как качество заточки не из лучших. Также нужно тратить много времени на работу с одной цепью.

4. CHAMPION C6500

Сегодня это один из наиболее бюджетных станков, но качество сборки довольно высокое. Низкая цена обусловлена простой конструкцией. Это устройство рекомендуется покупать, если заточка цепей необходимо крайне редко. Изделие отличается массивным основанием, на котором находится несколько регулировочных винтов. Функционал минимальный, но этого достаточно для решения основной задачи.

CHAMPION C6500

Характеристики:

  • материал – металл;
  • наличие регулировочных винтов;
  • классический дизайн.

Плюсы

  • низкая стоимость;
  • простая и понятная конструкция;
  • относительно небольшие размеры.

Минусы

  • пользователи отмечают, что цепь плохо фиксируется;
  • точность заточки низкая;
  • практически нет регулировок;
  • отсутствуют дополнительные функции;
  • приходится тратить много времени на заточку.

CHAMPION C6500

Видео — Заточка цепи на бензопиле своими руками на станке CHAMPION

3. REZER HSB-303

Отличная модель, которая является отличным ответом зарубежным аналогам. Здесь используется классическая конструкция. Сама цепь крепится на специальной шине, поэтому не приходится ее снимать для заточки с другой стороны, что является важным преимуществом.

REZER HSB-303

Характеристики:

  • материал – металл;
  • вес 0,5 кг;
  • производство Китай, но по российской технологии;
  • размер 220х110х60 мм.

Плюсы

  • высокая надежность и универсальность изделия;
  • низкая цена;
  • рукоятка довольно удобная.

Минусы

можно использовать только круглые напильники.

REZER HSB-303

2. OREGON 23736А

Отличная модель для заточки цепей бензопил. Сборка находится в Италии, что обуславливает соответствие стандартам качества ЕС. Используется шина, поэтому нет необходимости менять положение цепи во время работы с ней. Предусмотрена шкала для контроля угла заточки. Также есть защелка, препятствующая смещению пильного материала во время его обработки.

OREGON 23736А

Характеристики:

  • производство Италия;
  • наличие качественного фиксатора;
  • есть шкала, позволяющая контролировать угол наклона;
  • классический дизайн.

Плюсы

  • качественный подъемный механизм;
  • высокая надежность и универсальное использование;
  • относительно высокая точность во время работы, если сравнивать с указанными выше аналогами;
  • небольшой вес.

Минусы

напильник в комплекте не поставляется, его нужно покупать отдельно.

OREGON 23736А

1. DDE GT010B (647-697)

Надежная модель, которую легко использовать. Цена относительно невысокая. Пользователи отмечают, что крепежный механизм позволяет надежно зафиксировать цепь. Режущая кромка делает заточку с высоким уровнем точности. Изделие рекомендуется для домашнего использования, когда заточка цепей необходимо нечасто.

DDE GT010B (647-697)

Характеристики:

  • классическое исполнение;
  • материал – металл;
  • низкий процент брака.

Плюсы

  • низкая цена;
  • простое и понятное использование;
  • легко найти напильники на рынке.

Минусы

напильник продается отдельно, не входит в комплект.

DDE GT010B (647-697)

Как понять, что цепь затупилась

Визуального осмотра часто бывает недостаточно. Из-за постоянного трения о древесину грани цепи всегда блестящие. Определить же остроту на глаз под силу только опытным «пиловодам».

Момент необходимости заточки определяют по характерных изменениях в работе с аппаратом:

  • Во время работы пила начинает рваться из рук, не срезая, а цепляя древесные волокна.
  • Проходящее полотно не даёт крупной стружки — сыплется мелочь и пыль.
  • Рез производится очень медленно, пила увязает в мягком материале и останавливается на месте, не хочет идти вперёд на дубе или ясене.
  • После работы чувствуется, что цепь сильно нагрелась.
  • Увеличивается расход топлива.

Комбинация нескольких признаков показывает, что пришло время заточки.

Причины затупления

Цепь устроена очень просто. Главным элементом являются зубья, расположенные по обеим сторонам цепи в порядке очередности. Соединительные звенья обеспечивают связь между ними. Изготовлены они из специального материала. Верхняя часть покрывается хромом, что повышает срок использования бензопилы. Важными частями являются:

  • режущее звено;
  • грани;
  • срезной ограничитель.

Строение цепи бензопилы

Если говорить о причинах затупления, то их несколько. В первую очередь нужно понять, как определить проблемы с цепью бензопилы. Как только вы начали чувствовать вибрирование инструмента во время работы, это означает, что режущая кромка затупилась и ей требуется заточка.

Причина такого поведения кроется в продолжительной работе инструмента. А если во время работы он соприкасается с землей либо с твердыми элементами из дерева, то это увеличивает риск затупления. Стоит сказать, что в таком случае требуется заточной станок для цепей бензопил, на котором нужно в скорейшее время произвести заточку.

Работать затупленным инструментом небезопасно, это не только замедляет время резки, но и повышает расход топлива. А усиленные вибрации могут привести к разрушению корпуса.

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

  • надрез распиливаемой поверхности;
  • удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

  • интенсивная эксплуатация бензопилы;
  • попадание металлических предметов;
  • неправильная эксплуатация;
  • взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Правила продления межремонтного ресурса пильных цепей

Пильная гарнитура работает в сложных условиях.

В перечне отрицательных воздействий:

  • отсутствие полноценной смазки и экономия на качестве расходных материалов;
  • замена рекомендованного инструкцией цепного масла дешевыми суррогатами неизбежно сопровождается форсированным износом гарнитуры в целом;
  • даже дорогие фирменные шины и цепи плохо переносят чрезмерные нагрузки характерные для работы с древесиной больших диаметров;
  • нередки случаи эксплуатации новой цепи с приводом от изношенной ведущей звездочки;
  • неравномерный ход пильной цепи инициирует дополнительные нагрузки на двигатель и кинематику бензопилы.

Причинами преждевременного выхода заточной техники из строя, может быть нарушение правил эксплуатации, в том числе — неквалифицированного ухода, нефункционального применения и работы в условиях чрезмерных нагрузок.

Устройство точильного станка

Оборудование для заточки цепей представляет из себя конструкцию, чем-то напоминающую монтажную отрезную машину, только вместо режущего диска на ней установлен шлифовальный. Чаще всего для заточки цепи применяют точильный круг толщиной до 3.5мм. Круг крепится на раму с подвесной головкой и специальными крепежными тисками. Рабочая часть бензопилы фиксируется на станке посредством поворотных зажимов, а сам диск попеременно переводится на каждое из звеньев. Любой точильный аппарат требует предварительной настройки, а угол между цепью и шлифовальным диском определяется в зависимости от шага звеньев.

Прежде, чем вы приступите к обработке цепи, обязательно ознакомьтесь с инструкцией — в ней даны не только характеристики, но и практические советы по настройке оборудования, а также основные моменты правильной эксплуатации станка. Можно сделать заточной станок своими руками, переоборудовав монтажную пилу, но если вы способны на такой прием, то не тратьте свое время и займитесь настройкой прямо сейчас. Использование станка для шлифовки позволяет не только точить зубья, но и расправлять звенья цепи.

Станки делятся на две категории: ручные и автоматические. Автоматические агрегаты имеют лучшие показатели эффективности, чем ручные, но и стоят гораздо дороже. Они имеют несколько критериев, по которым нужно производить отбор: мощность, вес, уровень шума и скорость вращения шпинделя. Такие устройства располагают дополнительными аксессуарами, предназначенными для расширения функционала и увеличения скорости заточки. Стоимость автоматического станка складывается из совокупности всех параметров.

Самое большое преимущество такого агрегата — полная автоматизация заточки.Достаточно лишь установить цепь в тиски под нужным углом, и агрегат сам сделает всю работу. У таких устройств, однако, имеется серьезный недостаток — цепные элементы быстрее изнашиваюлтся и требует замены после нескольких циклов заточки.

Ручное оборудование, в свою очереть, делится на 2 вида: мобильное и стационарное.Мобильные станки обладают малыми размерами и подходят только для бытовых нужд, а вот стационарные чаще всего устанавливаются в мастерских. Скорость вращения шпинделя в них не является основной характеристикой, так как зависит от степени приложенных усилий. В среднем ручной станок обойдется в 500-5000 рублей, и низкая скорость заточки компенсируется наивысшим ее качеством, а также отсутствием необходимости подключения оборудования к сети. Если вы ни разу не точили цепь вручную, скорее всего у вас не получится сделать этого с первого раза, так как ручная заточка требует определенной сноровки и навыков.При ручной заточке трудно обработать все звенья равномерно, приходится полагаться на глазомер и интуицию. Также, затачивая зубья вручную, необходимо охлаждать цепь сжатым воздухом, а по окончании процесса погружать всю цепь в машинное масло. Если вы уже имеете достаточный опыт в заточке цепей, то можете вместо станка использовать напильник, однако такой процесс еще более трудоемок и сложен, чем затачивание на специальном оборудовании.

ВИХРЬ СЗЦ-200

ВИХРЬ СЗЦ-200 – это простой, компактный и очень удобный станок, позволяющий затачивать любую цепь, вне зависимости от ее размера и шага звеньев. Прибор имеет двигатель мощностью 200 Ватт, способный совершать до 6000 оборотов в минуту. Такая производительность позволяет совершать заточку цепей в кратчайший срок. А благодаря удобной регулировке с помощью направляющих болтов, время на настройку инструмента занимает меньше минуты. Собран станок из качественных материалов, а благодаря предусмотренным в его конструкции каналам для отвода горячего воздуха из корпуса, такой станок не перегревается даже при длительной работе. Так что он будет служить своему владельцу верой и правдой долгие годы. Из других достоинств этого станка стоит отметить точно выверенные центр тяжести и балансировку, которые исключают вибрации при работе. А благодаря наличию удобной ручки, работать таким станком будет комфортно как правшам, так и левшам. Также, этот станок примечателен небольшим весом, что позволяет без проблем переносить его с места на место. В общем, отличный вариант как для бытового использования, так и в специализированных сервисах, который нравится владельцам за компактность и производительность.

  • Мощность: 200 Вт.
  • Скорость: 6000 об/мин.
  • Посадочный D: 10 мм.
  • Размер круга: 100 мм.
  • Вес: 2 кг.

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
