Станок для заточки дисков циркулярных пил

Термины, определяющие функцию пильного диска

Пильные диски отличаются количеством зубьев и конфигурацией. Существуют лезвия:

  • монолитные или цельные;
  • с твердым напылением в рабочей зоне;
  • с напаянными твердосплавными пластинами;
  • без зубьев, такие как непрерывный обод;
  • с широкими и тонкими выступами;
  • с отрицательными и положительными передними углами;
  • универсальные диски.

Такое разнообразие сбивает с толку при выборе нужного диска. Будем разбираться.

Количество зубьев

Диски с меньшим количеством зубьев делают грубый срез. Преимущество меньшего количества — высокая скорость резки. Для строительных работ достаточно 24-зубного диска диаметра 180 мм. Тонкое лезвие с прорезью подойдет при резке лиственных пород и обрезке, где требуется чистая кромка. Для дисковой пилы 180-190 мм, лезвие с 40 зубцами или выше обеспечит чистую резку.

Эффективность удаления опилок

Положение зуба, когда он направлен вниз к поверхности древесины и образует положительный угол, приводит к быстрому, но грубому пилению. Между ними большой зазор и углубление, что способствует лучшему очищению опилок. На фото Положительный угол наклона зуба. Отрицательный угол зуба режет менее агрессивно, не так быстро удаляют меньше отходов, но срез получается более гладким. На диске угол обозначается: 5 neg — 5 градусов отрицательный, 10 pos — положительный 10 градусов.

Виды зубьев по форме и углу заточки

Этот отличительный фактор пильного диска — угол зубца поперек или перпендикулярно вращению лезвия. Чем выше угол скоса, тем чище и ровнее срез. Некоторые лезвия имеют очень большие углы скоса для резки композитного материала, такого как пластик или другие, подверженные разрыву/сколу при выходе зуба. Скосы бывают плоскими (без угла), чередующимися, сильно чередующимися или с другой конфигурацией, которую обсудим ниже.

Разводка

Это ширина зуба в его самой широкой точке и, следовательно, ширина реза. Если она больше чем толщина зуба, то разводка нормальная. В противном случае разводку выполняют специалисты, используя следующие способы:

  • 1 через 2 зуба разводят в противоположную сторону;
  • каждый зуб поочередно разводят в разные стороны на одинаковые расстояния от плоскости диска;
  • также, но расстояния с разными отклонениями в пределах 0,3- 0,7 мм.

Тонкий пропил вызывает меньшее сопротивление при резании и поэтому лучше приспособлен для маломощных пил. Изначально тонкие диски вибрировали или колебались, создавая проблемы при резке древесины. Новая технология лезвий с конструкцией, уменьшающей вибрацию, внесла некоторые улучшения в сегмент лезвий с тонким пропилом, что увеличило спрос для пользователей беспроводных дисковых пил.

Принцип и угол заточки дисков для циркулярной пилы

Рабочая часть циркулярной пилы затачивается на 4 главных углах заточки.  Они относятся к основным техническим параметрам режущего диска, также как и тип формы режущих зубьев.

Стоит отметить, что все зубья циркулярной пилы характеризуются передними (γ), задними (α) углами, а также углом среза передней и задней поверхности (ε1 и ε2). Значение каждого указанного угла должно соответствовать назначению распиливающих устройств, распиливаемых материалов и направлению пиления.

Показатели заточек передних углов для поперечных видов пропила находятся в пределе 5° — 10°. Универсальные варианты, применяемые для обработки материалов по всем видам направления, стандартно затачивают под 15°.

При этом на значение указанного угла также оказывает влияние то факт, какой твердостью обладают разрезаемые объекты. Их величина имеет строгую зависимость: при большей твердости материала, который подвергается распилу, режущие зубья должны быть менее заострены.

Согласно главного принципа заточки зубьев на твердосплавном пильном диске важно учитывать, что при длительных эксплуатация самые значительные процессы износа происходят на верхних режущих кромках. В итоге при интенсивном использовании их линии могут округляться до 0,3 мм и больше

Касательно плоскостей зубьев стоит отметить, что наибольший износ происходит на передних поверхностях.

При правильном затачивании режущего элемента должны обеспечиваться такие формы режущих кромок, при которых радиус их скруглений не будет превышать значения в 0,2 мм. В связи с этим рекомендуется выполнять параллельное стачивание металла на передних и задних плоскостях зубьев. Применение такого способа считается наиболее целесообразным. Можно выполнять заточку только одной передней плоскости, но в таких случаях на выполнение данной операции требуется больше временных затрат. Кроме того, произойдет более быстрое стачивание зубьев, поскольку возникает необходимость в стачивании большего слоя металла с передних поверхностей.

Стандартный слой для стачивания металла является значение в 0,05-0,15 мм.

Принципы и углы затачивания

На кромках пилы находятся четыре главных угла заточки. Они вместе с формой зуба могут выступать главными эксплуатационными характеристиками инструмента. Для описания каждого зуба используются:

  • Передний и задний угол.
  • Углы среза передней и задней поверхности.

Эти характеристики могут зависеть от вида и веса циркулярной пилы, её предназначения, а также плотности конкретной поверхности.

Углы заточки на схеме

Основываясь на параметрах, указанных выше, можно разделить все циркулярки на несколько видов:

  1. Для прорезания продольных отверстий. При совершении этой задачи следует использовать передний угол заточки от 15 до 25 градусов.
  2. Для совершения поперечной резки. В этой ситуации передний угол может варьироваться от 5 до 10 градусов.
  3. Универсальная заточка. Для совершения любых операций пилы затачиваются под углом в 15 градусов.

Размер затачиваемого угла устанавливается не только от направления движения пилы, он также связан с материалом заготовки. Если требуется прорезать очень твёрдые материалы, то следует выбирать наименьший угол. Для работы с более мягкими изделиями угол увеличивается.

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

  1. поверхность подставки совпадает с уровнем оси заточного диска;
  2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
  3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

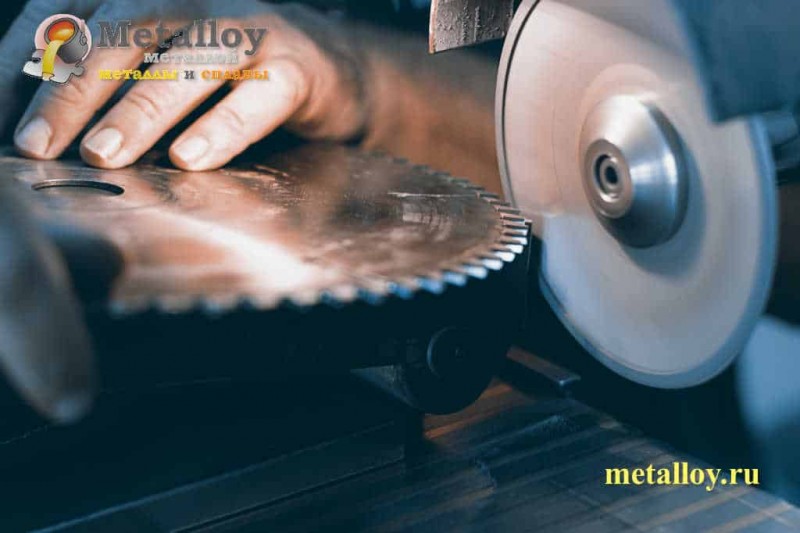

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

  • Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
  • Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Принципы и углы затачивания

На кромках пилы находятся четыре главных угла заточки. Они вместе с формой зуба могут выступать главными эксплуатационными характеристиками инструмента. Для описания каждого зуба используются:

  • Передний и задний угол.
  • Углы среза передней и задней поверхности.

Эти характеристики могут зависеть от вида и веса циркулярной пилы, её предназначения, а также плотности конкретной поверхности.

Углы заточки на схеме

Основываясь на параметрах, указанных выше, можно разделить все циркулярки на несколько видов:

  1. Для прорезания продольных отверстий. При совершении этой задачи следует использовать передний угол заточки от 15 до 25 градусов.
  2. Для совершения поперечной резки. В этой ситуации передний угол может варьироваться от 5 до 10 градусов.
  3. Универсальная заточка. Для совершения любых операций пилы затачиваются под углом в 15 градусов.

Размер затачиваемого угла устанавливается не только от направления движения пилы, он также связан с материалом заготовки. Если требуется прорезать очень твёрдые материалы, то следует выбирать наименьший угол. Для работы с более мягкими изделиями угол увеличивается.

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

  1. поверхность подставки совпадает с уровнем оси заточного диска;
  2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
  3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

  • Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
  • Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно; • срез получается неровный; • полотно часто застревает; • становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Технические характеристики

Станки для затачивания пильных дисков имеют следующие технические характеристики:

  • диаметры используемых точильных кругов — от 100 до 480 мм;
  • мощность электродвигателей — до 380 Вт;
  • допуск по диаметрам обрабатываемых пил — от 65 до 630 мм;
  • диаметры крепёжных отверстий для установки затачиваемого круга — от 12,7 до 32 мм;
  • максимальная толщина снимаемого слоя для одного зуба составляет — до 0,2 мм за одну проходку;
  • тип питания — одно- или трёхфазная сеть;
  • тип передачи от вала двигателя к закреплённому точильному кругу — ременная или шестерная;
  • диапазон углов заточки — от 0 до 30;
  • частота вращения вала двигателя — до 2900 об./мин.;
  • возможность заточки следующих профилей зубцов — прямого, скошенного, трапециевидного, конического.


Правильные углы заточки

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

  • снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
  • ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
  • опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Основные правила

При заточке пилы по дереву своими руками требуется концентрация внимания, хороший глазомер и навыки работы с напильником. Несмотря на всю кажущуюся сложность процесса, при выполнении рекомендаций эту манипуляцию можно сделать достаточно просто, хотя не быстро. Чтобы наточить ножовку в домашних условиях, надо потратить час-два времени, можно справиться и быстрее, если набить руку.

Болгаркой тоже точат ножовки, но к этому методу многие мастера относятся негативно. Во-первых, это небезопасно, во-вторых можно больше испортить резцы, чем наточить.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

Заточка

Чтобы наточить ножовку по дереву напильником правильно, его ручку зажимают правой рукой, а левой держат конец. Инструмент направляют на зубья полотна под углом (как идет скос). Нажим должен быть равномерным, плавным и только в определенную сторону (обычно от себя).

По возможности желательно следить, чтобы снятый слой металла был одинаковой толщины. Для этого инструмент рекомендуется двигать равное количество раз и с равным нажимом. Так получится сохранить высоту, шаги и величину углов зубьев после обработки.

Удалять появляющиеся на гранях зуба заусеницы необходимо влажным оселком либо посредством напильника с бархатной насечкой. Если их оставить, то они будут снижать остроту зубьев и выкрашиваться при распиле древесных материалов, что ухудшит качество проводимых манипуляций.

Когда заточка окончена, проверяют остроту зубьев, распилив кусок дерева. Если при осмотре полотна пилы резцы не блестят, то все действия были сделаны эффективно и ножовка готова к эксплуатации.

Разводка зубьев

Развод зубьев необходим, чтобы ручную пилу не заклинивало в процессе резки, чтобы она шла ровно и легко. После длительного использования ножовки может потребоваться перед тем, как ее наточить, выполнить разводку. Суть процесса состоит в проведении равномерного отгибания зубьев в разные стороны. После этой процедуры должны образоваться свободные зазоры с двух сторон полотна. Движение острорежущего инструмента в разрезе будет происходить намного эффективнее.

Чем больше отгиб резцов, тем меньше риск застревания пилы в процессе эксплуатации. Но здесь не стоит переусердствовать, в противном случае производить распиловку будет крайне проблематично.

Для удобства выполнения отгиба рекомендуется использовать разводки – специальные приспособления. Ножовку хорошо зажимают в тисках, устройство монтируют на рабочей поверхности. Главное, зубья не должны полностью выступать, иначе они сломаются.

Эксплуатация

Заточные и шлифовальные станки следует эксплуатировать в соответствии со следующими правилами:

  • при использовании дисков с алмазным покрытием требуется периодический останов обработки с целью их охлаждения;
  • недопустимо наличие на абразивной поверхности неравномерного износа;
  • обязательно требуется проведение техосмотров основных узлов, выполнение смазки трущихся механизмов, удаление загрязнений;
  • пильный диск обязательно должен правильно устанавливаться, чтобы исключить биения или нарушение углов точения кромок зубьев;
  • при обработке на больших частотах вращения вала двигателя нужно не допускать перегревов;
  • перед запуском электродвигателя нужно убедиться в прочном креплении всех элементов, функционировании защитной системы, наличии над вращающимися узлами защитных кожухов.
