Станок для производства сетки рабицы

Введение

Считается, что сетку покупают только в теплое время, но на самом деле это не так. Ее используют для изготовления вольеров и птичников, заборов на дачах, ограждений на автопарковках, при бетонных работах и пр., поэтому главное — правильно расставить приоритеты по ее реализации.

Сетка-рабица на складе не занимает много места

Из достоинств подобного вида бизнеса можно выделить несколько моментов:

  1. Низкий входной порог. Для начала работы вам не потребуется серьезных капиталовложений — по сути, можно организовать производство даже в гараже.
  2. Компактность производства. Станок для гибки проволоки небольшой, а скрученный материал не занимает много места, поэтому готовую продукцию удобно хранить и складировать.
  3. Минимальное количество персонала для работы. По сути, вы можете работать самостоятельно на первых порах после запуска, и только затем, выйдя на нужный уровень, наймете себе помощников.

Какое оборудование использовать для изготовления сетки рабица в домашних условиях?

Теперь перейдем к тому, что же представляет собой станок для кустарного изготовления сетки рабицы. Как упоминалось выше, смысл его работы в том, чтобы сформировать спирали. При подаче на рабочий орган проволока не должна перекручиваться. Для этого используется механизм натяжки. Все строчки должны быть выполнены с одинаковым натяжением. Иначе полотно будет перекашиваться

Важно в процессе работы регулярно смазывать станок. Машинное масло обеспечит равномерное движение проволоки и готового полотна

Станок для сетки рабицы можно изготовить самостоятельно в домашних условиях. Никаких сложных деталей для этого не понадобится. Вот перечень того, что будет нужно:

1Часть металлической трубы.
2Пластина из металла.
3Металлические отрезки.
4Обоймы от подшипников.
5Ролики.

Из инструментов понадобится болгарка, сварочный аппарат, напильник и наждачная бумага.

Станок имеет рукоятку, которая вращается. Расположить ее нужно так, чтобы мастеру было удобно. Вторая рука обычно тоже не бездействует. Она направляет сплетаемую строчку в полотно.

Основная деталь – это винтовая втулка. Размеры ячеек будущего изделия будут равны ее диаметру. Называется этот узел – блоком навивки. Его комплектующие чаще всего выходят из строя, поэтому нужно позаботится о качественных материалах и исполнении. Шнек необходим, чтобы задавать расстояние, когда наматывается проволока. Он изготавливается из стальной трубы. На нее нужно нанести пазы. В них потом будет укладываться проволока для сетки рабицы. Сначала труба размечается при помощи намотанной веревки и мела. По полученному рисунку болгаркой вырезается углубление. Оно тщательно шлифуется и полируется. Закрепляется конец проволоки на стальную пластину. Она соединяется с рукояткой.

Блок навивки приваривается к двум уголкам. Затем вся конструкция устанавливается на основание. Чтобы обеспечить равномерное натяжение сетки рабицы, проволоку пропускают через ролики. Их крепят винтами. Проволока не должна путаться и скручиваться.

Перед началом работы нужно сделать тестовую строку. Проволока вставляется в блок навивки и начинается процесс скручивания. Если пружина получается ровной с одинаковыми ячейками, значит, станок сделан правильно. В противном случае аппарат регулируется за счет натяжения на роликах.

Для повышения производительности в домашних условиях можно подключить к станку электрический двигатель. Часто мастера дорабатывают его счетчиком количества витков и прочими элементами автоматики. Рабочий стол можно дополнить трубой, на которую будет натягиваться готовое полотно. Равномерное натяжение достигается за счет ряда грузиков.

Развиваем бизнес

Такой бизнес в домашних условиях обладает рядом преимуществ:

1Нет необходимости вкладывать средства в большие производственные площади. Начинать можно в обычном гараже.
2Начать бизнес можно с совсем небольших вложений, которые доступны человеку даже со средним достатком.
3Производство ограждений всегда имеет потенциал для расширения ассортимента и для развития.

Что касается более профессионального оборудования, которое также можно установить в домашних условиях, то это может быть полуавтоматический станок. Купить его можно за 1 тысячу долларов и выше. Занимает он всего 2 кв. метра площади. Производительность его – 250 погонных метров сетки рабицы, шириной 1,5 метра. Если сбыт продукции будет налажен, то даже такое профессиональное оборудование окупится уже через 12 месяцев.

Анализируем рынок

Сегодня в России присутствует несколько крупных производителей сетки и в целом недостатка в ней нет, но все же начать бизнес по ее производству можно практически в любом регионе страны. Этот материал используют и в сельском хозяйстве, и в быту, и в животноводстве, и в горном деле для отсеивания руды или дробленки, для крепления склонов, для бетонных и штукатурных работ, создания защитных экранов, теплотрасс и пр. Поэтому вам следует определиться с тем, кому именно вы сможете сдавать свою продукцию, изучить имеющиеся на рынке предложения и рассчитать рентабельность своей идеи, после чего приступить к подбору оборудования для производства сетки. Стоимость на готовое сырье зависит от следующих факторов:

  1. Из какого материала изготавливается сетка (алюминий, нержавейка, полимеры, оцинковка, черный металл).
  2. Размер ячеек (чем мельче, тем больше проволоки необходимо).
  3. Размер рулона и толщина проволоки.

Сетка-рабица пользуется большой популярностью как в быту, так и на промышленных объектах

Продажи рабицы можно производить несколькими способами:

  1. Продажа со склада населению или ООО. Для этого вам нужно прорекламировать себя и завоевать доверие покупателей. Из плюсов данного способа можно выделить отсутствие дополнительных расходов на логистику и выставочные залы.
  2. Продажа через магазины (хозяйственные, строительные). Сетку с удовольствием берут на реализацию торговые точки или просто покупают небольшим оптом для собственных нужд. Благодаря такому сотрудничеству можно наладить постоянный сбыт, но спрос через магазины обычно сезонный.
  3. Базы, торгующие материалами оптом. Это оптимальный вариант — они закупают рабицу десятками и сотнями рулонов, равно как и продают его крупным оптом. Из плюсов можно выделить минимальное администрирование продаж и возможность сдавать весь материал со склада. Из минусов — довольно высокую конкуренцию, поскольку с оптовиками хотят работать все.
  4. Участие в государственных и частных тендерах. Часто крупные предприятия проводят тендеры, закупая сетку для различных нужд. Выиграв тендер, вы сможете обеспечить хорошие объемы реализации на длительные сроки.

В идеале следует работать по всем четырем направлениям, но на практике получается, что сначала реализация идет частным лицам. Затем получается договориться с магазинами и рынками, затем уже можно выйти на опт и тендеры, получив опыт и необходимые знания.

2 Основные достоинства модели АСР15/2

Эта модель является очень простой в управлении, имеет высокий уровень надежности в работе. При использовании нескольких станков этой модели их может обслуживать один оператор.

Основными достоинствами этой модели являются:

  • высокая надежность работы механической части модели за счет использования в конструкции надежного единого блока мотор-редуктора вместо отдельных редукторов и электроприводорв;
  • использование в механизме подачи жидкости для охлаждения уникального эмульсионного насоса позволяет продлить ресурс работы комплекта оснастки;
  • в направляющих втулках, предназначенных для подачи исходного материала, установлены твердосплавные вставки, что позволяет не производить их замену на протяжении всего срока эксплуатации оборудования;
  • модель имеет улучшенную производительность процесса плетения, что достигнуто за счет уменьшения времени простоя между техэтапами в функционировании оборудования;
  • станок не требует закрепления к полу при установке;
  • оборудование обладает высокой ремонтопригодностью.

Оборудование с высокой ремонтопригодностью

Окупаемость модели равна приблизительно двум-трем месяцам, что достигнуто за счет высокой производительности АСР15/2. В комплект поставки входят станок-автомат модели АСР15/2, специальное приспособление для размотки, паспортная и техническая документация и два комплекта оснастки. Один комплект оснастки включает приемную трубу, винтовую втулку, навивочную пластину.

Мини производство сетки рабицы в гараже

Сетка рабица один из самых распространённых материалов применяемых для строительства заборов, различных ограждений и вольеров. Сетка удобна в транспортировке, легко скручивается в рулон, удобна и проста в монтаже.

Но основное достоинство забора из рабицы в том, что сетка не создаёт тень, таким забором можно огораживать садовые участки, огороды, при этом ограждение не будет затенять насаждения.

Сетка рабица также применяется в строительстве для защиты трубопроводов, для штукатурных работ, при укреплении рельефных уклонов и д.

При наличии спроса можно организовать мини производство практически в домашних условиях при минимальных вложениях.

Оборудование для производства сетки рабицы.

Для изготовления рабицы используются следующие типы станков:

Ручной станок для производства рабицы.

Ручной станок состоит из таких деталей:

  • Корпус со спиральным пазом.
  • Шнек (пластина оправка) с рукояткой.
  • Опорная пластина.

Для работы также понадобится разматывающее приспособление для проволоки с направляющим блоком.

Ручной станок имеет очень низкую производительность и годится разве что для изготовления рабицы для домашних нужд, если говорить о небольшом производстве, то тут лучше остановить свой выбор на полуавтомате.

Станок полуавтомат для производства рабицы.

Тот же самый вариант ручного станка, только с электродвигателем, который вращает шнек, что значительно повышает производительность станка.

Но тут, как и в ручном станке, каждый раз нужно вручную заправлять проволоку в предыдущий ряд петель и края сетки нужно отрезать и загибать вручную.

Станки полуавтоматы это наиболее оптимальный вариант для мини производства сетки рабицы, они не так требовательны к качеству проволоки как автоматы, не требуют точной настройки и просты в обслуживании. Стоимость станков полуавтоматов для рабицы начинается от 500$.

Но при желании такой станок можно изготовить самостоятельно, чертежи есть в интернете, а детали станка вам выточит любой токарь.

Станок автомат для рабицы.

Ещё более усовершенствованный вариант это автоматический станок, на нём процесс производства сетки полностью автоматизирован. Оператору требуется только менять рулоны с проволокой и настроить станок.

Производительность автоматов около 3 — 4 стандартных рулонов в час, но это при условии, что станок правильно настроен, а настроить его не всегда получается. Особенность автоматических станков в том, что они требовательны к качеству проволоки, найти проволоку нормального качества, но сносной цене довольно непросто.

Ещё следует обратить внимание на такой момент как запчасти, очень часто завод производитель станков находится за несколько сотен, а то и тысяч километров, если станок сломается, деталь придётся ждать несколько недель, а то и месяц, а производство будет стоять, ожидая, когда пришлётся нужная деталь. Ну и соответственно стоимость автоматических станков для рабицы более 5000$

Ну и соответственно стоимость автоматических станков для рабицы более 5000$.

Материалы для производства рабицы.

Для изготовления рабицы используется металлическая проволока толщиной от 1 до 3 мм, существует несколько видов проволоки применяемой для производства сетки.

Проволока из низкоуглеродистой стали (чёрная проволока)– обычная стальная проволока без защитного покрытия.

Оцинкованная стальная проволока.

Стальная проволока с полимерным декоративным покрытием.

Проволока из нержавейки.

Алюминиевая проволока (практически не применяется).

Наиболее часто для производства рабицы используется оцинкованная проволока, это оптимальный вариант цены и качества, сетка из оцинковки более долговечна по сравнению с сеткой из обычной чёрной проволоки.

Сколько понадобится, проволоки для производства 1 м² сетки можно подсчитать по этой формуле.

(13,40 * D2)/A = Xкг/1м2

13,40 кг/мм – константа;

D – диаметр проволоки в мм;

А – диаметр ячейки в мм;

X – вес кг в 1 м² полотна.

Технология производства рабицы (полуавтоматический станок).

Проволока укладывается на разматывающий механизм и по направляющим втулкам подаётся на навивочное устройство станка.

При вращении шнек наматывает проволоку в виде полуколец. Когда ряд полуколец достигнет нужной длины, оператор останавливает шнек (педальным приводом) и гильотиной отрезает проволоку.

Далее заправляет конец проволоки в полукольцо предыдущего ряда и включает вращение шнека. Шнек вплетает следующий ряд полуколец и процесс повторяется.

Процесс производства рабицы на поуавтомате можно посмотреть на этом видео.

Популярные бизнес идеи

domashny-biznes.ru

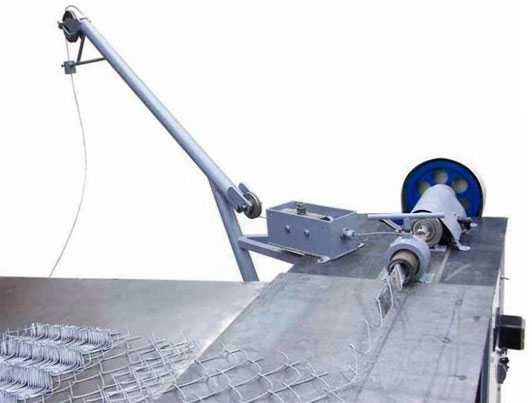

Автомат для производства сетки Рабица

Такое оборудование способно обеспечить полностью отлаженный процесс производства продукции. Оно не требует вмешательства извне. Преимуществом автоматических линий является высокая производительность, быстрый загиб, точность плетения и минимальное вмешательство рабочего персонала.

Оператору остается только загрузить катушку и снять готовый рулон сетки. К недостаткам такого оборудования относятся высокая цена производственной линии (приблизительно 200 тысяч рублей), стоимость техобслуживания и ремонта, а также необходимость специальной подготовки персонала.

Лучшие модели

Рейтинг станков показал, что среди всего разнообразия особенно выделяются три модели.

АСР15/2

На первом месте расположился станок АСР15/2, отличающийся простыми настройками и управлением. Он изготавливает сетку-рабицу в малых количествах. За счет слабого шума для установки подойдет любое место, можно даже рядом с жилыми объектами. Без оператора агрегат способен самостоятельно загибать концы сетки, наматывать полотно, обрезать и останавливаться. Что касается всех остальных процессов, то их выполняет человек. На выходе из станка получается сетка с ячейкой 18-50 мм и высотой 2-3 метра. Для вязки применяется проволока в одну нить. Причем она может иметь полимерное покрытие или быть неравномерно жесткой.

Из преимуществ устройства следует выделить моторедуктор в виде единого целого, а также улучшенную систему охлаждения за счет эмульсионного насоса. Направляющие втулки служат очень длительный срок и без сбоев, так как покрыты специальными твердыми сплавами. При вынужденной остановке агрегата настройки программ, заданные ранее, не сбиваются.

СПА 01-04

Второе место досталось аппарату для вязания под названием СПА 01-04. Данный станок создает сетку с ячейкой 2-6 см. Удобно, что в качестве исходного материала подходит проволока толщиной один миллиметр с оцинкованным покрытием. Агрегат работает полностью самостоятельно. Оператор только предварительно готовит шаблон работы, а также подает исходные и снимает готовые материалы с агрегата.

Устройство автоматически разматывает проволоку, плетет рабицу, загибая концы на каждой из ячеек. По окончании плетения готовое полотно скатывает в рулон. Если произошло запутывание материала на одном из этапов работы устройства, то оно остановится автоматически. Удобно, что агрегат снабжен качественным охлаждением, позволяющим избежать перегревов. За час устройство способно производить 65-180 кв. метров рабицы. При желании станок можно дополнить специальными устройствами, которые позволяют намотать сетку на отдельную катушку. Удобно, что концы рабицы агрегат может загибать с обеих сторон.

ВСА-97

В топ лучших станков для плетения рабицы также вошла модель ВСА-97. При помощи данного устройства можно получить полотно с ячейкой 10-60 мм и шириной 50-200 см. Среди преимуществ агрегата пользователи отмечают универсальную конструкцию пропускных элементов, что позволяет использовать любую проволоку. Ремонт станка можно проводить, используя простые автомобильные запчасти. Найти последние можно в любом специализированном магазине, которые есть даже в небольших населенных пунктах.

Для установки станка понадобится примерно 20 квадратных метров площади. Один оператор сможет работать одновременно с тремя такими устройствами. На производительность напрямую влияет качество проволоки. Например, при стабильном исходном сырье за час машина может выпускать 50 кв. м полотна с ячейкой в 50 мм. Также многим нравится, что аппарат легко настраивается и при этом выполняет все функции автоматически.

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Технология плетения рабицы на ручных и полуавтоматических станках

При производстве сетки рекомендуется следовать следующим рекомендациям:

  • Проволоку слегка смазывают минеральным маслом. Это делают кистью в бухте или с помощью приспособления для смазки, закрепленного перед роликами.
  • Конец проволоки загибается в виде крючка.
  • Вал прокручивают до получения спирали заданной длины.
  • Сырье рассчитывается исходя из соотношения: 1,45 метра проволоки на один метр спирали.
  • Для стыковки полотен сетки делают несколько дополнительных спиралей.

Механизм натяжения при производстве рабицы

Готовую сетку крепят к деревянным или стальным столбам проволочными хомутами. Сеточное полотно, сделанное из неоцинкованной стали, рекомендуется покрасить.

Технология производства сетки рабицы

Для производства сетки данного типа применяют стальную низкоуглеродистую, либо оцинкованную, либо нержавеющую проволоку. Делают ее на специальном станке, который может закручивать спирали по особой технологии. В итоге изделие принимает тот вид, который мы привыкли наблюдать. Сетка различается по форме ячейки: плетеная квадратная или ромбическая.

Дальше ее сматывают в рулоны по 10 метров длины и 1,5 метра ширины. Высоту заказчик может запросить по своим индивидуальным пожеланиям. Концы рулонов либо загибают, либо оборачивают плотной бумагой, чтобы удобно было транспортировать.

Такой бизнес станет хорошим выбором для тех, кто не сталкивался ранее с открытием производства. Площадь под сам цех может быть и небольшой, но требуется место для хранения готовой сетки. Производительность станка может составлять 200-250 метров изделия за 1 рабочую смену. Для продажи используются объявления, точки на рынке, строймагазины. Есть смысл найти 1-2 мелкооптовых покупателя, предложив хорошую скидку.

+1

Изготовление сетки

Для начала следует провести небольшие подготовительные действия. Проволока для плетения смазывается маслом, можно использовать уже отработанный материал.

Внутрь наливается масло, а сырье пропускается через это устройство и смазывается в процессе.

Сам процесс изготовления довольно прост. Последовательность плетения обычно выглядит следующим образом.

Конец проволоки загибается крючком. Загиб должен иметь размер примерно в два раза меньше, чем ширина ножа-оправки.
Крючок вводится в паз на трубе и цепляется за ребро стального инструмента.
Нож необходимо вращать. В результате проволока будет наматываться, завиваться и продвигаться дальше по пазу. На выходе получается волнообразная проволока. Ее длина равняется ширине будущего полотна. Стоит отметить, что и рабочая поверхность должна быть подходящей по размеру.
После достижения необходимой длины проволока обрезается кусачками у гибочного узла.
Готовую заготовку следует сдвинуть от себя на ширину ячеек будущего полотна.
Далее начинается процесс изготовления следующего отрезка. Новая заготовка самостоятельно ввинчивается в предыдущую

Важно только всегда крутить нож в одну сторону. В противном случае заготовка будет испорчена.
Процесс повторяется до тех пор, пока полотно не будет готово.

Если это не так, то причина может крыться в упругости и натяжении проволоки. Также проблемы возникают с углом закручивания ножа вдоль оси.

Самодельный станок позволяет изготавливать сетку-рабицу в любом количестве. На стандартную змейку размером 1,5 м понадобится около 2,3 м проволоки. Один погонный метр с ячейками 8х8 см изготавливается из 25 заготовок. Такое количество сетки из проволоки 2,5 мм весит порядка 2,5 кг.

Отдельные части и полотна легко скрепляются между собой. Чтобы сетку-рабицу было проще стыковать, можно не вывинчивать крайнюю проволоку. Готовое полотно можно сразу использовать, например, для забора. Для более длительного срока службы сетку рекомендуется покрыть краской после монтажа. Надежный слой легко наносится кистью и защищает проволоку от агрессивного воздействия окружающей среды.

Какие документы нужны для открытия

Если планируется полноценное производство, открываем  ООО, если собственник планирует заключать договора с оптовыми контрагентами. Перечень документации для открытия предприятия:

  1. Заявление на создание общества с ограниченной ответственностью.
  2. Подписанное учредителями решение о формировании ООО.
  3. Фискальный чек по уплате государственной пошлины.
  4. Подтверждающие документы внесение уставного капитала.
  5. Заверенные нотариусом устав с учредительным договором.

Весь перечисленный пакет документации можно самостоятельно подготовить, но для экономии временных затрат и во избежание ошибок при оформлении, рекомендуем обратиться за помощью в профессиональные посреднические компании, которые занимаются оформлением таких услуг.
