Также швеллер довольно часто применяется для усилений конструкций. Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку . Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем: Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Также хотелось бы рассказать об особенности данного калькулятора. Расчет швеллера на прогиб и изгиб. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб.

Тип 6 — консольная балка с одной сосредоточенной силой. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам. Пример: балка междуэтажного перекрытия. Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях.

Момент сопротивления швеллер таблица

Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном. Пример: перемычка, на которую опираются уже две балки перекрытия.

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

• П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
• Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
• Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

Основные характеристики гнутых швеллеров

Размерные параметры, характеризующие этот вид профильного металлопроката:

• h – размер средней части, «высота», величина которой для изделий из углеродистой кипящей и полуспокойной стали колеблется в пределах 25-410 мм, из спокойной углеродистой и низколегированной – 25-310 мм.
• b – ширина полки;
• s – толщина полки.

Таблица размеров и весов 1 м востребованных видов гнутого швеллера

Углеродистые кипящие и полуспокойные стали
h, мм	b, мм	s, мм	масса 1 м, кг
50	30	2; 2,5	1,61; 1,99
32	2,5	2,07
40	2; 2,5; 3; 3,5; 4	1,92; 2,38; 2,81; 3,62
47	6	5,73
50	2,5; 3; 4	2,77; 3,28; 4,24
60	26	2,5	2,01
30	2,5; 3	2,19; 2,55
32	2,5; 3; 4	2,26; 2,67; 3,43
40	2; 3	2,08; 3,04
50	3	3,5
60	3; 4	3,99; 5,18
80	25	4	3,61
32	4	4,05
35	4	4,24
40	2,5; 3	2,97; 3,51
50	4	5,18
60	3; 4; 6	4,46; 5,81; 8,37
80	3; 4	5,4; 7,07
100	40	2,5; 3	3,36; 3,97
50	3; 4; 5; 6	4,47; 5,81; 7,14; 8,37
60	3; 4	4,93; 6,44
80	3; 4; 5	5,87; 7,7; 9,49
100	3; 6	6,79; 13,08

Характеристики изделий, изготовленных из спокойных углеродистых и низколегированных сталей, незначительно отличаются от параметров, приведенных в таблице. Однако при больших объемах металлопродукции эта разница может сыграть ощутимую роль. Кроме сортамента гнутых равнополочных швеллеров,

приведенного в таблицах ГОСТа 8278-83, большинство производителей изготавливает металлоизделия по индивидуальному заказу.

Преимущества гнутого швеллера:

• сочетание небольшой массы и способности выдерживать достаточно значительные осевые и изгибающие нагрузки;
• привлекательный внешний вид (при соответствующей декоративно-защитной обработке);
• возможность соединения в единую конструкцию без сварки.

Профиль 200 мм

Если 12-сантиметровый профиль может использоваться даже в индивидуальном строительстве, то его «старший брат» швеллер 20 – это уже решение для массивных сооружений. Очевидно, что в частном доме просто не найдется мест, где может быть использована подобная конструкция, разве что для устройства какого-то экзотического фундамента для жилища. Основной сферой применения для 20 см профиля являются нагруженные конструкции или подвижные сооружения. В качестве примера можно привести различные типы кранов или подвижных платформ.

Швеллер 20

Швеллер 20 изготавливается тем же способом, что и номер 12, однако нужно помнить, что обозначаться он может и как «№20» и как 200х80х5, где 200 – высота стенки, 80 – ширина полок, а 5 – толщина листа стали. В том случае, когда требуется изделие, поверхность полок которого будет наклонной, то вместо толщины металла используется некое усредненное значение толщины полок t. Чаще всего швеллер 20 изготавливают из стали марки 09ГС2С, плотность которой составляет 7850 единиц, а химический состав позволяет работать при температурах от -70 до более 400 С.

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

Области применения гнутого равнополочного швеллера

Прочность гнутого профиля ниже аналогичного показателя горячекатаных изделий, поэтому в качестве несущих элементов зданий он обычно не используется. Гнутый швеллер востребован:

• на мало ответственных участках стальных конструкций;
• в роли дополнительного усиливающего элемента несущего каркаса;
• в отделочных работах (при изготовлении каркаса, предназначенного для монтажа облицовки внутренней и наружной поверхностей стен или установки межкомнатных перегородок);
• для изготовления рамных конструкций автомобилей, вагонов;
• в производстве строительной и дорожной техники.

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

1. П — марка швеллера с параллельным расположение полок друг относительно друга.
2. У–указывает на строительный материал с полками, расположенными под углом.
3. Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
4. С – изделия специального предназначения.
5. Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

1. А – высокий.
2. Б – повышенный.
3. В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Основные характеристики швеллеров

При выборе рассматриваемого строительного материала следует уделить внимание специальным таблицам, которые существенно упрощают поставленную задачу. Швеллеры, размеры которых в таблицах зачастую указываются в миллиметрах, характеризуются:

Длина материла зачастую не указывается в таблицах. Это связано с тем, что подобный показатель может варьироваться в достаточно большом диапазоне.
Больше всего внимания уделяется уклону внутренних граней и другим показателям. Примером можно назвать толщину стенок и полок, радиус внутреннего закругления, площадь поверхности поперечного сечения

Для того чтобы разобраться с основными табличными данными следует рассмотреть поперечное сечение, по которому указывается и ширина швеллера.
Важной характеристикой является вес одного погонного метра. Стальной швеллер предназначен для создания несущей конструкции, но нагрузка будет оказываться и на основание

Для того чтобы рассчитать нагрузку учитывается вес одного погонного метра.
Указывается и марка стали. От типа применяемого материала зависят многие физико-механические качества: твердость поверхности, устойчивость к воздействию нагрузки, коррозионная стойкость и многие другие.

Основные технические характеристики позволяют подобрать наиболее подходящий строительный материал. Стандартные типоразмеры существенно упрощают процесс проектирования, так как можно рассчитать требуемое количество несущих элементов, максимально допустимую нагрузку и многие другие параметры. Создание сортамента было проведено по причине того, что металлический швеллер получил самое широкое распространение и применяется во многих отраслях промышленности. Размеры швеллеров по ГОСТ соблюдают практически все производители, что существенно упрощает процесс выбора.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

3 — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t— толщина полки;

R — радиус внутреннего закругления;

r— радиус закругления полки;

X— расстояние от оси Y— Y до наружной грани стенки;

Δ — перекос полки;

ƒ — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W— момент сопротивления;

i — радиус инерции;

S_x— статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.

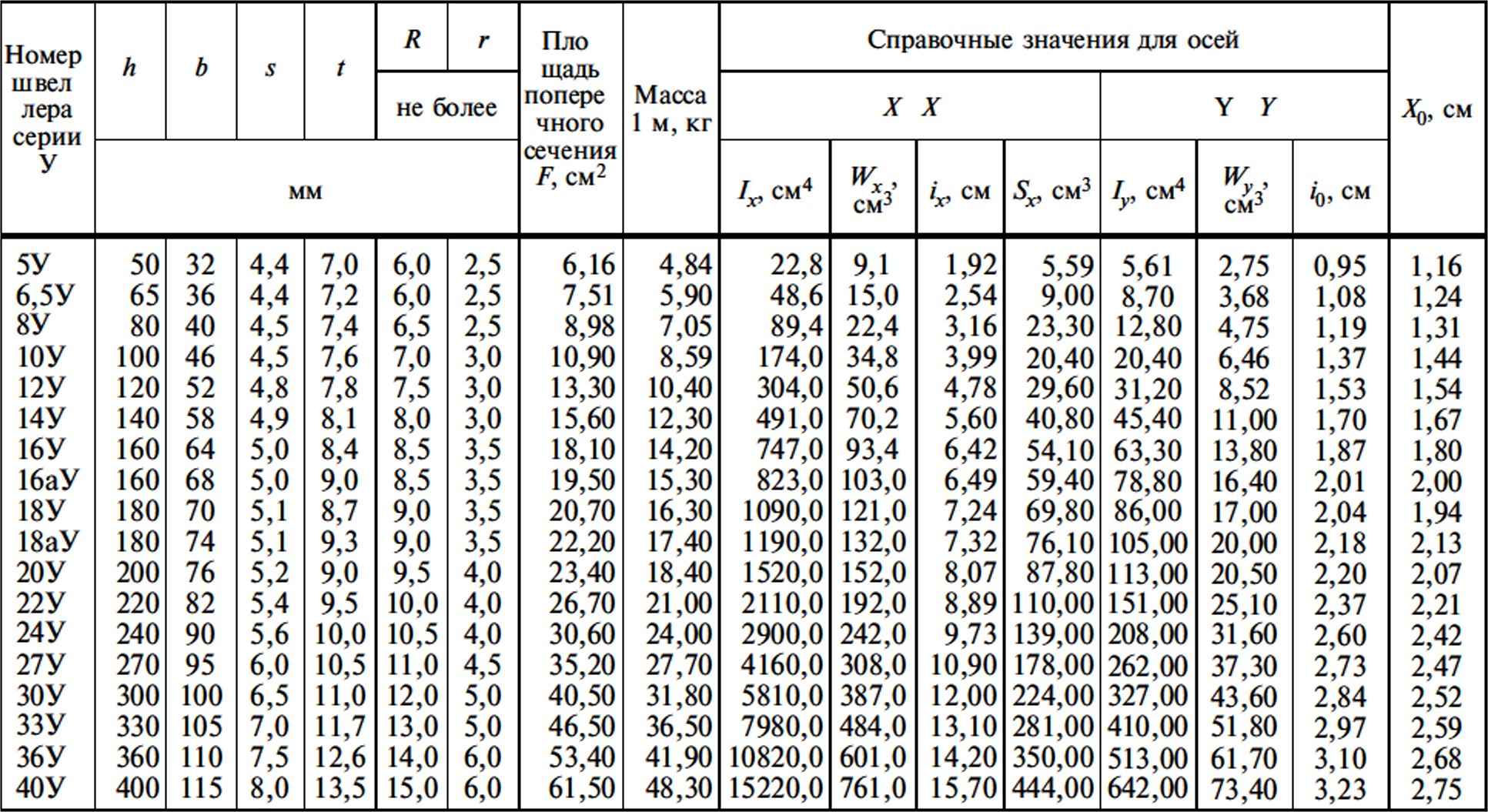

Таблица 1 — Швеллеры с уклоном внутренних граней полок

Таблица 2 — Швеллеры с параллельными гранями полок

Таблица 3 — Швеллеры экономичные с параллельными гранями полок

Таблица 4 — Швеллеры легкой серии с параллельными гранями полок

Таблица 5 — Швеллеры специальные

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.

2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.

2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:

• мерной длины;
• мерной длины с немерной в количестве не более 5 % массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5 % массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

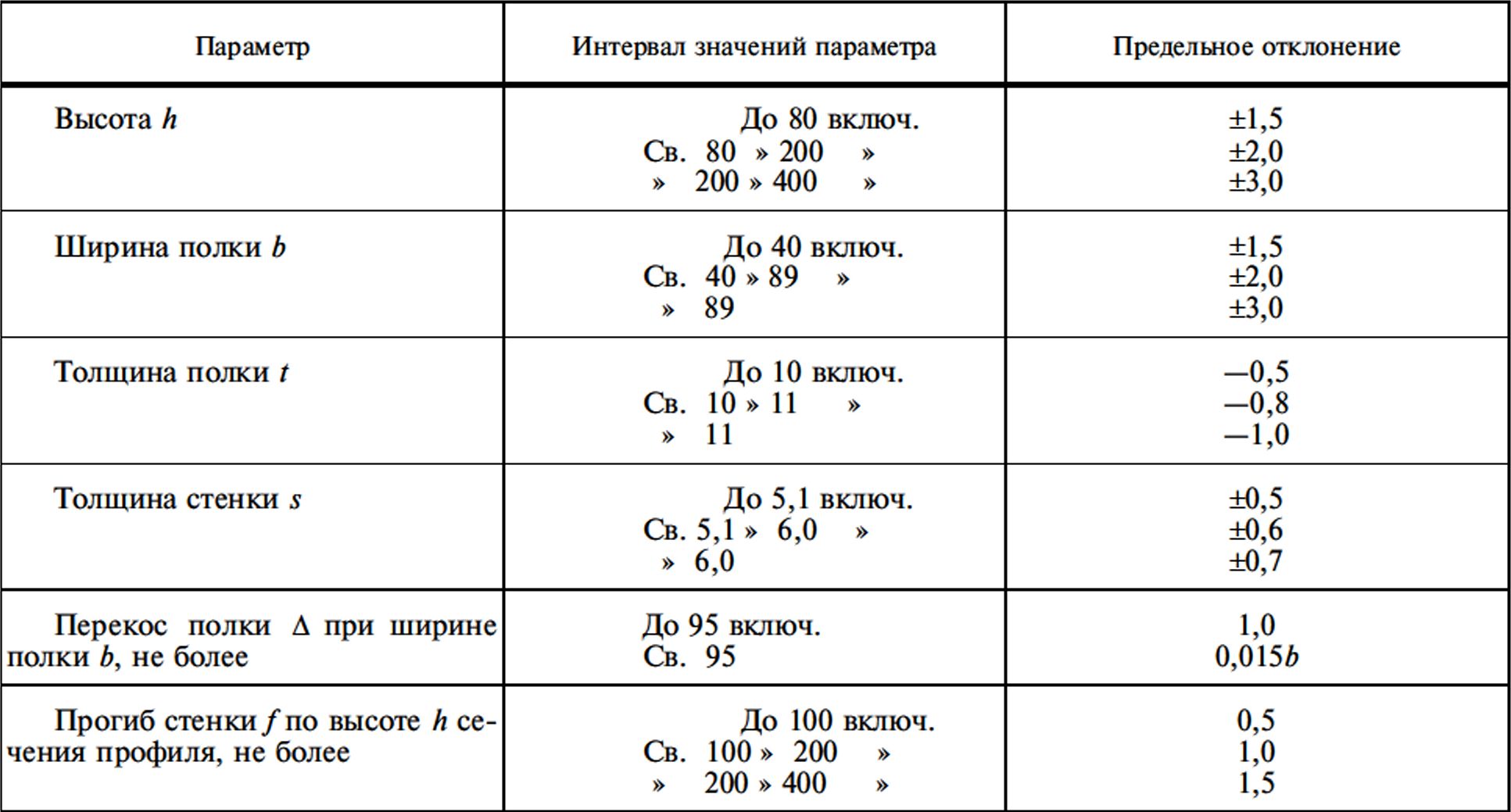

Таблица 6 — Предельные отклонения параметров

В миллиметрах

Примечания

1. Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
2. Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.
3. Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:

при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + мм, но не более 100 мм,где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.

2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

УДК 669—423.2:338.33:006.354 МКС 77:140.70 В22 ОКП 29 2500

Перфорированные профили

Перфорированные швеллеры

Для решения сложных задач и создания непростых конструкций могут использоваться специальные металлоконструкции, например, швеллер 18, однако есть ряд приложений, где они будут не самым лучшим решением. Речь идет про прокладку инженерных коммуникаций, которые обычно не могут похвастать колоссальным весом. В таких случаях наоборот, требуется обеспечить достаточно высокую прочность, совмещенную с незаметностью. Например, тот же швеллер 24, который может выдержать очень большие веса, слишком громоздкий, да и собственный его вес, мягко говоря, велик.

Монтаж инженерных коммуникаций производится с использованием перфорированных профилей. Такие изделия изготавливаются из стали, однако их прочность не слишком высока из-за наличия перфорации.

Невысокая прочность объясняется еще и тем, что изначально подобные профили разрабатываются именно для монтажа различных коммуникаций или проведения отделочных работ. Очевидно, что швеллер 18, создаваемый для монтажа различных сооружений или усиления уже каких-либо элементов конструкций, уже на стадии проектирования существенно отличается от тех изделий, которые должны будут выдерживать лишь сравнительно небольшие веса.

Нужно сказать, что в общем случае можно выделить следующие виды перфорированных профилей: оцинкованные и окрашенные. Швеллер 6 оцинкованный чаще всего используется в помещениях или там, где практически исключен контакт с каплями воды, абразивными составами или повышенная влажность. Это обусловлено тем, что данный вид покрытия не предназначен для работы в таких условиях, а значит, есть риск появления повреждений и металл начнет разрушаться.

Второй вариант защиты перфошвеллера – это использование порошковых красок. В одной из наших статей мы уже рассматривали данный вопрос, поэтому подробно на нем мы останавливаться не будем. Стоит лишь отметить, что такая защита может использоваться в условиях повышенной влажности и достойно перенесет контакт с каплями или паром.

Размеры перфорированного профиля определяются поставленной перед архитекторами или конструкторами задачей. Обычно используются те решения, которые уже разработаны и успешно применяются на практике. Это еще одна причина, по которой швеллер 16 перфорированный выпускать никто не спешит, ведь использовать то его практически негде. Конечно в роли лотка для прокладки коммуникаций такое изделие подойдет, однако данная ниша уже занята кабельными каналами и специальными лотками. Наиболее популярные варианты – это профиль от 32х20 до 80х40, имеющий 1 или 3 перфорированные стороны.

Выше мы рассмотрели практически весь сортамент профилей, поэтому теперь у вас не должно возникнуть вопроса «Где используется швеллер 18?». Конечно, мы перечислили не все возможные применения, поскольку многие из них являются узкоспециализированными. Тот же швеллер 40 отличается максимальными показателями жесткости и основной сферой его применения является судостроение и создание морских платформ. Стоит сказать, что все размеры профилей могут быть рассмотрены и с точки зрения разбиения по типам. В таком случае производится разбиение на специальные, наклонные, экономичные и легкие, а также изделия, имеющие параллельные грани полок, например, швеллер 22 П.

Особенности гнутого швеллера

В качестве исходного материала используют горячекатаные и холоднокатаные стали, которые по химсоставу могут быть углеродистыми (обыкновенного качества и качественными) и низколегированными. Применяемое при изготовлении профилегибочное оборудование способно не только придавать изделиям нужный профиль, но и исправлять некоторые дефекты. По точности гибки эта продукция бывает: высокой, повышенной, обычной точности.

Отличительные черты гнутого швеллера:

• закругленность наружных углов;
• равномерная толщина;
• точность размеров.

Эти особенности обуславливают удобство проведения сварочных работ и других видов обработки и исключают необходимость снятия фаски.

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Типы швеллеров

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.

Область применения

Основным показателем, который характеризует строительный швеллер, можно считать высокую осевую прочность на изгиб. Кроме этого, швеллер уголок имеет относительно невысокую массу и высокий показатель прочности. Эти качества определили широкое распространение строительного материала в самых различных сферах:

1. Автомобилестроение. При создании грузовых автомобилей довольно часто применяется рассматриваемый материал для усиления несущей конструкции.
2. Производственные площадки по выпуску рам и переносных несущих конструкций.
3. При строительстве сооружения для получения каркаса, пандусов или перекрытий.Балка хорошо справляется с возникающей поперечной или осевой нагрузкой, может существенно повысить прочность перекрытий.
4. При создании перекрытий больших пролетов, создании стен.
5. В качестве элемента, усиливающего бетонную конструкцию.

Рассматриваемый материал характеризуется тем, что отлично справляется с осевыми и несущими нагрузками, при применении определенных сплавов он не реагирует на воздействие окружающей среды и имеет относительно небольшой вес.
