Снять маховик с бензопилы Stihl

Как Снять Сцепление На Бензопиле Штиль

Как снять сцепление на бензопиле хоть какой марки

Одной из важных деталей хоть какой модели устройства является сцепление. Этот механизм просит неизменного наблюдения за корректностью работы. На бензопиле stihl 180 подскажите пожалуйста штиль 180 заливает свечу вентиляцию делал не. Временами его необходимо снимать для проверки и нужного ремонта. Как снять сцепление на бензопиле хоть какой марки верно и как она устроена разберемся ниже.

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым бензиновым двигателем. При сборке инсталлируются одноцилиндровые движки, в которые заправляется высокооктановый высококачественный бензин. Заместо редуктора употребляется одноступенчатая передача, которая принуждает цепь двигаться. Строение агрегата за счет собственной простоты позволяет ему безотказно работать в всех критериях. Устройство агрегата состоит из таких частей:

  • ДВС одноцилиндровый;
  • Бензобак;
  • Карбюратор;
  • Кривошипно шатунный механизм;
  • Сцепление;
  • Пильная цепь и звездочка, приводящая ее в движение.

Не считая того, имеются такие составляющие:

  • Система очищения воздуха, подающегося в карбюратор;
  • Механизм зажигания;
  • Система глушения выхлопов;
  • Система аварийного отключения, срабатывающая в форсмажорных ситуациях.

READ Чем Отличается Торцовочная Пила От Циркулярной

На фото можно узреть обилие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в ближайшее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он содержит в себе несколько устройств, которые слаженно работают. Главные составляющие мотора:

  • Маховик;
  • Муфта;
  • Зажигательный модуль;
  • Глушитель;
  • Втулка монтажная.

Движок, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минутку, и потому он просит обработки высококачественным маслом. Как снять сцепление бензопилы. 1. Чтобы снять сцепление на бензопиле, (ремонт китайской. Нужен высочайший уровень остывания системы во время эксплуатации. Движок агрегата обустроен охлаждающей системой, которая доставляет воздух для остывания систем.

Как снять маховик и сцепление на STIHL MS 180. Разборка пилы часть 3

Разборка бензопилы Штиль STIHL

MS 180. Снятие маховика, модуля зажигания и муфтысцепления .

  • Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
  • Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
  • Откручиваются гайки на сцеплении специальным ключом из комплекта. Вопрос – «заливает свечу на бензопиле штиль 180, что делать?». возникает у каждого владельца инструмента этой марки. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. Как снять сцепление на. postrojkin.ru. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

READ Как Правильно Пилить Деревья Бензопилой Видео

После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.

Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.

Источник

Проверка системы зажигания

Первое, что нужно сделать, если бензопила сломается

Проверить свечу зажигания, отключив провод и осторожно открутив ее специальным ключом

Компоненты системы зажигания бензопилы: 1. Маховик с магнитами, 2. Модуль зажигания, 3. Свеча, 4. Провод высокого напряжения

Открутите свечу зажигания, чтобы проверить ее состояние.

Ее появление много говорит:

  • Сухой. Скорее всего, топливная смесь не попадает в цилиндр. Речь идет не о системе зажигания, так вилку закручивается назад.
  • Сильно брызгал топливом. Причина избыточного топливной смеси кроется или в нарушении правил запуска, или в неправильной настройке карбюратора. Тщательно вытрите свечу зажигания, выключите подачу топлива и включите стартер. Чтобы удалить лишнее топливо и проветрите камеру сгорания. Затем свечу ставят на место и механизм запускают заново.
  • Покрытый черным углеродом. Это может свидетельствовать об использовании некачественного масла, неправильно отрегулированного карбюратора или неправильно рассчитано соотношение бензин до масла. Свечу следует вымыть, очистить от отложений углерода острым предметом (шилом или иглой), протереть электроды наждачной бумагой и поставить на место.

Проверяя свечу, нужно обратить внимание на зазор между электродами: он считается нормальным от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку необходимо заменить

Большое количество черного углерода на свече указывает на неисправность двигателя.

Для уверенности следует также проверить наличие искры. Для этого положите кабель зажигания на свечу зажигания, подключите гайку и цилиндр с помощью плоскогубцев, запустите стартер и следите за искрой. Если он отсутствует, вилку необходимо заменить. Если новая свеча также не выделяет искры, проблема заключается в высоковольтном проводе или в разорванном соединении с огнем.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию поверхностей контакта. В результате этого появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпферные восстанавливают в специальных мастерских.

Еще одной типичной неисправностью является повреждение либо износ зубцов венца. Если маховик еще исправен, венец меняют, если нет — меняют весь узел целиком.

С ремонтом демпферных маховиков сложней. Их ремонтируют и восстанавливают в специализированных мастерских. Потребуется дефектовка, точные измерения, балансировочные станки, услуги профессионального сварщика. Суть процесса в том, что изношенные поверхности шлифуются, пружины и подшипник скольжения меняются. Маховик балансируют и испытывают под нагрузкой. После ремонта плоскости маховика должны «попадать» в допуски люфтов и биений.

Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой. Схема процедуры простая и чёткая:

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку; используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи; если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин; ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки. Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика

Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

Снятие и замена сцепления на бензопиле. Обзор, инструкция

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Неисправности сцепления

НеисправностьВозможная причинаСпособ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.Лопнула пружина в барабане.Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.

Скол кулачка.

Слетела пружина.

Замена всего узла
При работе цепь пробуксовывает.Износ сцепленияЗамена узла

Причины, по которым требуется разбирать сцепления:

  • Неисправная или лопнувшая пружина;
  • В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
  • Сколы на тарелке сцепления;
  • Износ деталей.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

  • Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
  • Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
  • Снимаем воздушный фильтр и насвечник;
  • При помощи свечного ключа вывинчиваем свечу;
  • Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
  • Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
  • Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

  • Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
  • При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует  обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба

Обратите внимание, какой стороной к двигателю она стоит;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

обзор

Обзор снятия муфты

Обзор ремонта сцепления бензопилы Stihl

Обзор замены сгоревшего сцепления бензопилы

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление

Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

  • бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
  • пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

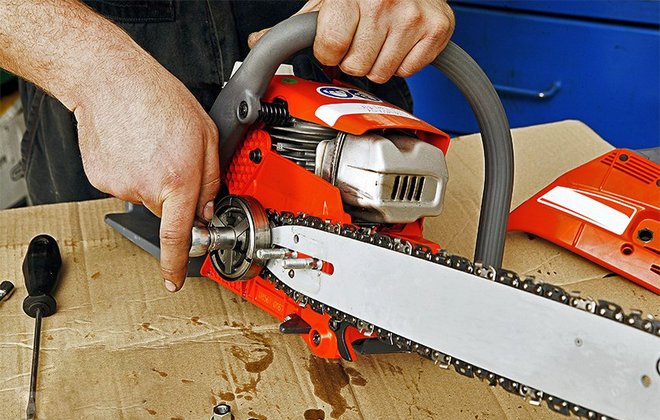

Как открутить сцепление на бензопиле своими руками:

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

  • Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
  • Отвертка для вывинчивания винтов, которыми крепится защитный кожух
  • Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
  • Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

  1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
  2. Снять кожух с ручным тормозом, а также цепь и шину
  3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
  4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
  5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
  6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
  7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки

  8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
  9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно!Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Ремонт сцепления: технологические нюансы

При обслуживании сцепления вы должны знать, что:

  • Несколько пил имеют шайбу, которая расположена между звездочкой и сцеплением, а также звездочкой и двигателем. Имейте это в виду при ремонте;
  • Специальная пружина привода масляного насоса не должна быть повреждена при разборке, а также должна вернуться в исходное положение. В противном случае цепь не получит достаточно масла или больше не будет смазываться.

READ Можно Ли Пользоваться Бензопилой При Сборе Валежника

Отремонтированный инструмент должен быть проверен на надежность стяжных болтов, подачу масла к цепи и исправное состояние двигателя (он должен плавно включаться и работать ровно). Только тогда он может работать.

Источник

Многих пользователей интересует вопрос, как снять сцепление на бензопиле. Для этого вам понадобятся специальные инструменты и руководство по ремонту.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

  • дефектная свеча (устраняется только заменой на заведомо исправную);
  • обрыв проводов в системе;
  • неисправность кнопки управления зажиганием;
  • дефектная катушка зажигания;
  • отсутствие зазора между катушкой и маховиком;
  • обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

  • износ ЦПГ;
  • тепловые задиры цилиндра или поршня;
  • задиры по причине попадания в ЦПГ инородного тела.

Переборка Штиль МS180 — Stihl МS180

Бензопила штиль МS180 не самая дешёвая в ремонте и имеет некоторые заводские недоделки, но в то же время легкая, компактная и высокооборотистая. Удобна в работе.

  1. Снимаем брекер,открутив свечным ключом две гайки на 19.
  2. Снимаем шину и цепь, ослабив сначала натяжитель.
  3. Повернув замок верхней крышки влево, снимаем её.
  4. Откручиваем головкой на 8 две гайки глушителя, снимаем пластину глушителя, глушитель и отражатель глушителя вместе с двумя болтами-шпильками.
  5. Откручиваем 2 гайки карбюратора. Снимаем корпус фильтра с самим воздушным фильтром.
  6. Переводим рычаг подсоса в положение 1.
  7. Нажимаем на курок газа и пальцем фиксируем рычаг карбюратора в этом положении. Чуть потянув на себя ,сбрасываем тягу.
  8. Поддеваем отвёрткой рычаг подсоса и вынимаем (вытягивая его влево)из отверстия в корпусе.
  9. Снимаем тягу с рычага и карбюратора,убираем рычаг в сторону, чтобы он не мешался.
  10. Снимаем карбюратор и отсоединяем топливный шланг. Глушим его подходящего размера гвоздём.
  11. Вынимаем пластиковое колечко-уплотнитель и убираем его чтобы не потерять.
  12. Кладём пилу набок, поддеваем стопорное кольцо отвёрткой, снимаем стопор, шайбу ведущей звёздочки и саму звёздочку.
  13. С помощью всё того же «русского ключа»снимаем сцепление, отвернув его по часовой стрелке(левая резьба) резким ударом молотка по зубилу. Ставить зубило нужно в показанное на рисунке место. Иначе можно поломать сцепление.
  14. Открутив сцепление, снимаем большую шайбу при этом запоминаем какой стороной она стояла(выпуклая сторона должна быть со стороны двигателя).
  15. Снимаем привод масленого насоса.
  16. Из ручки бензопилы вытаскиваем три заглушки, поддев их большой шлицевой отвёрткой.
  17. Выдавливаем этой же отвёрткой амортизаторы из корпуса.
  18. Снимаем ручку корпуса.
  19. Отворачиваем крышку бензобака и сливаем бензин. Отворачиваем масленую крышку и сливаем масло.
  20. Крючком из проволоки вытаскиваем фиксаторы крышки из баков.
  21. Торксом на 25 отворачиваем винты крышки стартера и снимаем её.
  22. Переворачиваем пилу и откручиваем крепёж двигателя-4болта.
  23. Снимаем двигатель, предварительно вдавив резинку адаптера вовнутрь корпуса.
  24. Перевернув корпус вытаскиваем шланг масленого насоса.
  25. Запоминаем расположение бороздки насоса и глубину его расположения в корпусе и выбиваем его небольшим молоточком по положенной плашмя на насос большой шлицевой отвёртке.
  26. Глубина посадки насоса в корпусе определяется расположением его шестерни. Она должна находиться в одной плоскости с центром вала относительно стола.
  27. Отворачиваем четыре винта крепящих картер двигателя, поддеваем его отвёрткой, снимаем.
  28. Вытаскиваем коленвал с поршнем.
  29. Снимаем стопорное кольцо с поршня и выбиваем поршневой палец.
  30. Снимаем стопор с коленвала, с другой стороны откручиваем(не до конца)гайку маховика и лёгким ударом молотка по гайке снимаем маховик.
  31. Снимаем сальники.
  32. Поставив подшипник коленвала на тиски ,ударом молотка через мягкую полоску алюминия ,выбиваем ось коленвала. Тоже самое проделываем с другой стороны.
  33. Сборку бензопилы производим в обратной последовательности не забыв при этом смазать картер двигателя тонким слоем герметика.

Снятие и демонтаж двигателя

Двигатель удерживается четырьмя винтами, установленными на нижней части цепных пил: Calm 180

Для снятия необходимо раскрутить их, после чего осторожно вытащите двигатель из сиденья и резинового патрубка карбюратора

Для демонтажа двигателя 4 винта картера раскручиваются, и его снимают, затем коленчатый вал можно снять с помощью уплотнения, подшипников и поршневых колец.

Для снятия подшипников и уплотнений обычно не требуются дополнительные инструменты, но если подшипники были прижаты к валу с силой, то для демонтажа потребуется специальный съемник.

Для того, чтобы удалить поршень от шатуна, необходимо вынуть стопорное кольцо из гнезда посадки, используя тонкую отвертку, то поршневой палец выдавливается с противоположной стороны, после чего поршень удаляется в сторону.

Техника безопасности по эксплуатации пилы

Техника безопасности довольно проста.

Каждый рабочий, применяющий бензопилу Штиль, обязан быть осведомлен относительно:

  • Устройства и принципа ее действия;
  • Возможных разновидностей неполадок а также вариантов их быстрого устранения;
  • Возможность эффекта отдачи и его последствий;
  • Правила топливной заправки;
  • Правила цепной смазки;
  • Правила проверки работоспособности механизма.

Персонал, работающий с устройством, должен обязательно быть в одет в спецодежду:

  • Особые брюки защитного типа;
  • Шлем со специальными наушниками;
  • Защитные очки для глаз;
  • Перчатки;
  • Особые сапоги, желательно с нескользкой подошвой.
  • При себе обязательно иметь аптечку.

Триммеры и бензопилы

1) Неисправность бензопилы: Цепь крутится почти постоянно (двигатель, при этом, может работать не устойчиво). Причины неисправности: Лопнула пружина сцепления. Ремонт бензопилы своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. ниже «Как снять сцепление бензопилы»). У бензопил Хускварна – одна пружина сцепления и два грузика, у бензопил Штиль – три пружинки сцепления и три грузика (кулачка, сектора). Если не удастся найти саму пружину сцепления, придется менять всё сцепление.

2) Неисправность бензопилы: Цепь крутится почти постоянно, иногда в сцеплении слышны посторонние звуки. Причины неисправности: Откололся косок кулачка сцепления (из-за перегрева) и слетела пружина сцепления. О перегреве свидетельствуют посиневшие кулачки сцепления. Перегрев аж до поломки сцепления может произойти, если работать бензопилой с включенным тормозом цепи или тупой цепью. Ремонт бензопилы своими руками: Заменить сцепление в сборе (подробно см. ниже «Как снять сцепление бензопилы»).

3) Неисправность бензопилы: Сцепление часто «пробуксовывает», иногда лопает пружина. Причины неисправности: Износ сцепления бензопилы. Ремонт бензопилы своими руками: Заменить сцепление бензопилы в сборе.

Неисправности и ремонт

Ремонт сцепления бензопилы своими руками проводится только в специальной защитной одежде: маске и очках.

Основные неисправности, их причины и способы устранения:

  1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
  2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
  3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
