Слесарные тиски

Устройство и характеристики

Стандартные тиски состоят из следующих основных элементов:

  • Основание – фактически корпус тисков с опорной плитой, предназначенной для фиксации инструмента на столе, станке или верстаке, иногда оснащается наковальней. Крепление чаще всего болтовое, вакуумное (по типу присоски) или магнитное.
  • Губки. Как правило, их две: неподвижная и подвижная. Первая является частью основания, а зажим детали осуществляется посредством движения по направляющим второй губки к первой. Каждая губка имеет плоские съемные накладки, которые называются щечками. Внутренняя поверхность может быть полностью гладкой, что предотвращает повреждение мягкой детали при ее зажиме, рифленой с глубокой фрезеровкой, обеспечивающей лучшее сцепление, а следовательно, фиксацию заготовок, или с мелкой насечкой для тех же целей.

    Во втором случае каждая отдельная ячейка рифленого рисунка имеет форму острой или срезанной пирамиды, либо же на щечке прорезаются вертикальные или горизонтальные борозды по всей длине.

  • Зажимной винт с поворотной ручкой – собственно механизм, отвечающий за движение губки. Ходовой винт проходит сквозь всю конструкцию инструмента, а ручка необходима для его вращения без использования гаечного ключа или другого инструмента.

Конструкция разных видов тисков может значительно отличаться от описанной выше.

Так, например, вместо механического поджима винтом может использоваться гидравлика.

Также некоторый инструмент имеет двойные губки, то есть две пары, расположенные друг над другом.

В этом случае верхние губки – основные, имеют, как правило, классическое исполнение.

Нижние – дополнительные, для решения специфических задач.

Хорошим примером служат V-образные варианты литой или сборной конструкции, предназначенные для удержания заготовок с круглым поперечным сечением.

Еще одно интересное дополнение, которое чаще всего встречается на малых настольных тисках – кнопка блокировки губок, при помощи которой процесс разжима или фиксации заготовок многократно ускоряется.

Материал

По материалу изготовления тиски бывают:

  • Металлические – чаще всего это чугунные инструменты, нередко встречаются и стальные, алюминиевые, дюралюминиевые варианты.
  • Деревянные – часть столярного верстака, иногда самостоятельная конструкция. Предназначены для фиксации деревянных заготовок. Все элементы, кроме прижимного механизма (редко и он тоже) изготовлены из мягких, но одновременно прочных пород древесины, например, сосны.

Щечки зачастую изготавливаются из мягких материалов таких как: цветных металлов, дерева и даже твердой резины.

Учитывая, что их можно приобрести отдельно, механические характеристики подбираются индивидуально под материал зажимаемой детали.

Также производятся твердые каленые (примерно до 45 HRC) губки из стали.

Размеры и вес

Учитывая огромное количество видов тисков, можно смело говорить о действительно широком диапазоне их размеров.

Классические же слесарные инструменты, которые по праву считаются самыми популярными, так как подходят для решения большинства задач, имеют следующие размеры:

  • • Малые: длина – 290 мм, высота – 140 мм, высота губок – 50 мм, ход губок – 80 мм, масса – 8 кг.
  • • Средние: длина – 372 мм, высота – 180 мм, высота губок – 70 мм, ход губок – 125 мм, масса – 14 кг.
  • • Большие: длина – 458 мм, высота – 220 мм, высота губок – 90 мм, масса – 27 кг, а губки раздвигаются на 160 мм.

Существуют модели, размеры которых намного превосходят указанные выше.

Так, например, длина классических тисков Т-250 составляет 668 мм, а вес – 60 кг.

Их высокие губки выступают на 125 мм, и имеют ширину в 250 мм.

Приблизительные размеры стуловых тисков:

  • Длина, ширина и высота: 370 – 400 мм, 180 – 200 мм, 180 – 200 мм.
  • Рабочий ход подвижной губки: 120 – 160 мм.
  • Высота губок: 65 – 75 мм.
  • Масса: 13 – 19 кг.

Ручные тиски в среднем имеют длину 22 – 90 мм, ширину 6 – 45 мм, а высоту 100 – 150 мм.

Виды

Различают несколько видов слесарных тисков.

Параллельные

Данный вид относится к станочным тискам. Это самый популярный и востребованный вид тисков, поскольку позволяет обрабатывать деревянные, металлические, пластмассовые изделия, а также заготовки из других материалов и длинные детали. Тиски могут быть с ручным приводом, который вызывает движение ходового винта.

Существуют также усовершенствованные модели с модернизированной конструкцией, что позволяет их устанавливать не только на верстак, но и на пол. У данных моделей крепежный механизм обладает простым устройством, и их монтаж осуществляется легко и быстро.

Параллельные модели, в свою очередь, подразделяются еще на несколько типов.

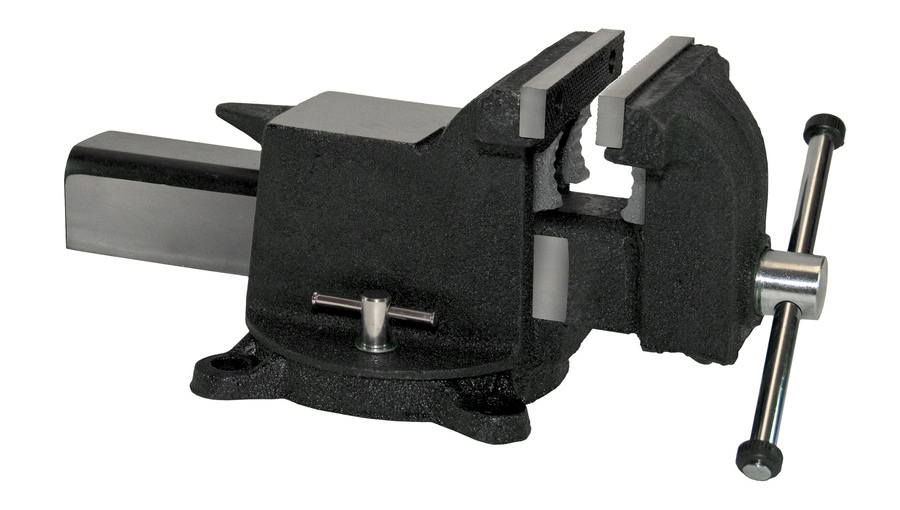

Поворотные тиски

Они имеют такую конструкцию, которая обеспечивает вращение прибора. Основание корпуса надежно и жестко фиксируется к рабочему столу. Неповоротная губка оснащена поворотной частью и соединяется с основанием посредством направляющего винта, имеющего рукоятку, что позволяет поворачивать тиски вокруг оси (вертикальной или горизонтальной) на угол 60-360 градусов. Таким образом, тиски можно повернуть в каждый угол рабочего стола.

Неповоротные или стационарные

Данный вид имеет неповоротное основание, которое фиксируется на верстаке болтами. Такие тиски можно использовать только в одном положении. Для изменения положения обрабатываемого изделия следует сначала разжать губки, изменить вручную положение заготовки, а затем вновь ее зафиксировать.

Их используют для обработки мелких заготовок, когда деталь невозможно держать рукой, или для выполнения работ и одновременным удержанием тисков одной рукой. При необходимости обработки изделия 2 руками, ручные тиски дополнительно фиксируются параллельными моделями.

Стуловые модели

Такие тиски применяют для выполнения трудоемкой работы с применением ударной силы (например, клепки). Они устанавливаются на краю рабочего стола, а свое название получили благодаря фиксирующему элементу, похожему на стул.

Их конструктивной особенностью является двойная фиксация неподвижной губки. К горизонтальной поверхности губка фиксируется посредством лапки (специальной платины). Ее нижняя часть крепится к ножке верстака. Такой метод крепления отличается высокой устойчивостью к мощным ударам сбоку.

Другой особенностью является иное направление перемещения подвижной губки: оно происходит по дуге, а не по прямой траектории. Конструкция дает возможность работать с изделиями сложной конфигурации.

Трубные тиски

Детали круглой формы невозможно обработать в обычных слесарных тисках. Для этого существуют трубные модели. Данные тиски имеют губки с вогнутой формой, что позволяет надежно фиксировать трубки или круглые заготовки.

В зависимости от типа крепления, кроме стационарных, существуют еще переносные модели, фиксирующиеся к поверхности присосками или при помощи струбцин. Преимущества этих видов фиксации заключается в возможности использования без постоянного рабочего места.

Существуют также и быстрозажимные виды инструмента. Их особенностью является наличие быстрозажимного механизма, который сокращает длительность установки и обеспечивает удобство во время работы. Чтобы установить губки в нужное положение или, наоборот, их разомкнуть, не требуется вручную вращать зажимное устройство, а следует только нажать на спусковой курок.

Профессиональные модели слесарных тисков могут отличаться более крупными габаритами, наличием наковальни большого размера, упорного подшипника на винте, который упрощает зажим детали, регулировочных винтов для устранения зазора.

Конструкция и принцип действия зажимных приспособлений

Поскольку станочные тиски необходимы для надежной фиксации детали в процессе обработки, они состоят из прочных стальных элементов. В зависимости от типа и назначения станочных тисков их конструкция может серьезно варьироваться.

В среднюю ценовую категорию входят поворотные модели, функциональность которых позволяет выполнять операции сверления более эффективно. Достоинства тисков первого и второго типа объединяются в универсальных приспособлениях для сверлильного станка, что, естественно, делает стоимость таких устройств достаточно высокой.

Даже тиски одного типа, но произведенные разными компаниями, могут иметь определенные конструктивные отличия. Это объясняется тем, что каждый из производителей старается наделить свою продукцию дополнительными опциями, сделать ее более надежной и удобной в работе.

Профессиональные станочные тиски могут комплектоваться различными зажимными планками

Какими бы функциональными возможностями ни обладали станочные тиски, основу их конструкции составляют обязательные элементы, к которым относятся:

  • планки, выполняющие роль основания тисков;
  • две губки, обеспечивающие зажим обрабатываемой заготовки;
  • винт с ручкой, за счет которого обеспечивается перемещение подвижной зажимной губки;
  • пластины, служащие рабочими элементами зажимных губок;
  • ряд дополнительных деталей.

Устройство простейших станочных тисков

Планка, выполняющая роль основания, является несущим элементом, на котором фиксируются все остальные детали тисков. Именно на планке, которая изготавливается из жесткого и износостойкого металла, просверливается отверстие под винт, монтируются подвижная и неподвижная губки. Для обеспечения точности перемещения на нижней части подвижной губки имеется прямоугольный хвостовик, который вставляется в вырез, выполненный на неподвижной губке.

Хвостовик, отвечающий за параллельный ход губок

Винт, отвечающий за перемещение подвижной губки, находится с ней в соединении, что обеспечивается специальным стопорным кольцом. Вращаясь в резьбовом отверстии планки-основания, винт перемещает подвижную губку, обеспечивая тем самым зажим обрабатываемой на сверлильном станке заготовки. Чтобы понять, как работают тиски, можно посмотреть соответствующее видео.

И серийные модели, и самодельные тиски для сверлильного станка могут быть выполнены по различным схемам воздействия винта на подвижную губку. В простейших моделях тисков, которые несложно изготовить своими руками, винт напрямую соединен с подвижной губкой, которую он либо тянет (разжимает губки), либо толкает (сжимает губки), что зависит от направления его вращения. В более сложных моделях, к числу которых могут относиться как неповоротные, так и поворотные тиски, вращение винту передается за счет шестеренных передач, что облегчает работу оператора сверлильного станка. Благодаря шестеренным передачам требуется совсем небольшое усилие, чтобы сжать или разжать губки тисков.

Следует иметь в виду, что наличие шестеренного механизма совсем не является критерием, на котором следует акцентировать внимание при выборе зажимных приспособлений для сверлильного станка. Многие известные производители, продукция которых пользуется успехом у специалистов во всем мире, выпускают устройства, принцип действия которых реализован по стандартной схеме, что не делает их менее эффективными или неудобными в использовании. Тиски с гидравлическим усилением обеспечивают стабильное сжатие, независимое от ударов и вибраций

Тиски с гидравлическим усилением обеспечивают стабильное сжатие, независимое от ударов и вибраций

Важными конструктивными элементами тисков любого типа, испытывающими значительные нагрузки в процессе работы и обеспечивающими надежность фиксации обрабатываемой заготовки, являются прижимные пластины, или планки. Такие элементы, изготавливаемые из прочного металла, крепятся к рабочим поверхностям зажимных губок при помощи винтовых соединений.

В стандартном исполнении прижимные планки имеют плоскую рабочую поверхность, на которую нанесена крестовая насечка. Используются и более специализированные типы планок, которые необходимы для обработки заготовок определенной формы. Рабочие поверхности таких планок могут быть выполнены в различной форме (угловая, вогнутая и др.). В некоторых современных моделях тисков прижимные планки могут быть подпружиненными. Такая конструкция позволяет несколько повысить удобство фиксации деталей в зажимном приспособлении сверлильного станка.

Тиски с призматическими губками

Размеры и вес инструмента

Тиски широко применяются при обработке различных видов деталей. В зависимости от их формы и величины, нужно выбирать тиски. Чаще всего используются следующие разновидности инструментов:

  • Малые тиски весят 8 кг. Их размеры составляют 29 и 14 см. Ход губок равен 8 см, их высота — 5 см.
  • Вес инструмента среднего размера равен 14 кг. Его длина составляет 29,2 см, а высота — 18 см. Губки имеют ширину 7, а величину хода — 12,5 см.
  • Размеры больших тисков равны 45,8 и 22 см, а вес — достигает 27 кг. Длина свободного хода губок равна 16, а высота — 9 см.

Существуют также инструменты, характеристики которых значительно отличаются от представленных здесь.

Угловые тиски позволяют скреплять детали при обработкеИсточник vash.market

Мерительный инструмент

К данной группе относятся линейки, рулетки, эталоны, калибры, пробки, штангенциркули, глубиномеры, нутромеры, микрометры и угломеры.

Весь перечисленный инструмент имеет большое практическое значение. Без него невозможно изготовить изделие, отвечающее всем требованиям технологической документации. Линейки и рулетки необходимы для измерений габаритов заготовок и деталей. Они позволяют производить измерения с большой погрешностью.

Для контроля исполнительных размеров необходимо пользоваться штангенциркулем и глубиномером. Эти инструменты позволяют делать измерения с точностью до сотых долей миллиметра.

Калибр-пробки представляют собой закаленные цилиндрические тела с рукояткой. С их помощью можно контролировать размеры отверстий с большим квалитетом точности. Проходная пробка должна без усилия проходить в отверстие, соответственно, непроходная не должна проваливаться. Инструмент применяется не только при обработке на станках, но и при осуществлении некоторых других видов слесарных работ. Какие существуют альтернативные способы контроля исполнительных размеров отверстий? Можно воспользоваться стандартным штангенциркулем. Но в таком случае велика вероятность получения больших неточностей в показаниях. Точно измерить отверстия позволяют так называемые нутромеры с индикатором. Это довольно чувствительный инструмент, поэтому с ним нужно обращаться очень аккуратно и соблюдать правила хранения. Настройка нутромера производится при помощи микрометра. По отклонению стрелки индикатора судят о том, превышен или же занижен размер отверстия.

При помощи щупов и калибров можно контролировать линейны размеры (как внутренние, так и наружные).

Тиски машинные

Среди машинных тисков с ручным и механизированным зажимами наиболее распространены пневматические и гидромеханические зажимы.

На рис. VIII. 10 показаны машинные тиски типовой конструкции с пневматическим зажимом. Ширина губок тисков модели ТП-2,7 равна 250 мм, тисков ТП-6,7 — до 350 мм Наибольшее усилие зажима Р = 27÷67 кН. Усилие зажима, необходимое при выверке заготовки, достигается включением регулятора давления, который обычно вмонтирован в распределительный кран.

Быстрая настройка тисков осуществляется перемещением установочной губки 3 вдоль зубчатого основания 5 с опорным зубом 4. Зажим происходит при движении поршня 6 вниз под давлением сжатого воздуха, поступающего в полость цилиндра.

Шток поршня при этом воздействует на длинное плечо углового рычага 1 и тем самым перемещает подвижную губку 2, связанную через сферическую пару с коротким плечом рычага.

Рис. VIII.10. Универсальные машинные тиски с пневматическим зажимом

Съемные губки к тискам позволяют быстро и правильно ориентировать устанавливаемые с их помощью заготовки различных размеров и форм. Базовые поверхности таких губок соответствующим образом обработаны. На рис. VIII. 11 приведены примеры съемных губок. Здесь размер 1 соответствует ширине губок тисков, а h несколько больше их высоты.

В ряде случаев могут успешно применяться простые и дешевые сменные подкладки и вкладыши, форма которых учитывает конфигурацию заготовок, закрепляемых в машинных тисках.

Рис. VIII.11. Съемные губки к тискам

Машинные тиски самоцентрирующие с гидравлическим зажимом, рассчитанные на удобное применение в них наладок, показаны на рис. VIII. 12. Максимальный ход губок 14 мм. Усилие зажима при давлении в гидросистеме 5 МПа составляет 30 кН. Самоцентрирующие тиски рекомендуется применять в тех случаях, когда необходимо обрабатывать пазы или образовать прямоугольные выступы (так называемые замки) и другие им подобные поверхности, равноудаленные от боковых направляющих базовых поверхностей заготовки, т. е. расположенные по ее центру. При этом используется мерный режущий инструмент или набор из двух дисковых фрез с точным расстоянием между ними.

По направляющим корпуса 1 тисков перемещаются губки 2 и 8, прижатые к ним планками 9. Равномерное сближение губок осуществляли винтами 3 и 7 со встречными (левой и правой) нарезками. Хвостовик одного винта входит в отверстие другого и направляется в нем шпонками Такая конструкция позволяет перемещаться им относительно друг друга в осевом направлении. В корпусе установлен гидроцилиндр 10 с крышкой 11, на верхней части которого имеются две проушины. В проушинах на осях 4 смонтированы рычаги 5, каждый из которых своим вильчатым вертикальным плечом охватывает шейки винтов 3 и 7. Горизонтальные плечи рычагов соединены со штоком поршня 6.

В гидроцилиндр масло под давлением подается от любого источника питания. Для подвода и отвода масла применяются штуцеры 13 и 14. Тиски установлены на подставке 12, имеющей градуированную шкалу, что позволяет производить поворот тисков вокруг вертикальной оси на требуемый угол.

Рис.VIII.12. Универсальные машинные самоцентрирующие тиски с гидравлическим зажимом

Примеры наладок к таким универсальным наладочным тискам приведены на рис. VIII.13. На рис. VIII.13, а представлена наладка для установки штампованной заготовки-рычага на вертикально-фрезерном станке. Плоские призмы 2 и 6 закреплены на губках 1 и 5 тисков. Обрабатываемая заготовка 4 установочной базой лежит на подставке 3.

На рис. VIII. 13, а показана наладка для установки литой заготовки 4 при фрезеровании ее торцевых поверхностей. Съемные специальные губки 7 и 8 выверены и закреплены на губках тисков 1 и 5. Самоустанавливающийся прихват 9, вмонтированный в губку 7, прижимает заготовку одновременно к ее установочной и упорной базам при сближении губок тисков.

Рис.VIII.13. Наладки к наладочным машинным тискам

Область применения

Слесарные тиски — это сделанный из металла специальный инструмент, который можно расположить на верстаке или рабочем столе с помощью специального крепежа.

Как следует из названия, слесарные тиски используются в первую очередь при выполнении слесарных работ различного уровня. С их помощью можно надёжно и прочно зафиксировать всевозможные заготовки и детали, удерживая их в неподвижном состоянии для их последующей ручной или механической обработки. Выпускается этот инструмент в соответствии с государственным стандартом качества (ГОСТ).

Размер и параметры тисков определяются размером заготовки, которую требуется зафиксировать с их помощью.

Тип зажимного механизма

Механические. Наиболее популярный вариант, где сила сжатия регулируется мышечной силой оператора с помощью специальных механизмов, таких как винт. Отличаются удобством в использовании, а также доступной ценой.

В свою очередь делятся на такие виды:

  • Винтовые. Классические тиски, в конструкции применяется сквозной винт, который поворачивается специальной ручкой на конце.
  • Быстроразъемные. Здесь уже отсутствует винт, но есть возможность быстрой смены положения губок, для чего используется специальный рычажок.

Пневматические. Данные тиски применяются на производстве либо для обработки большого количества изделий, значительно ускоряя работу и экономя физические силы. При этом тиски соединяются с пневмоприводом, и за счет энергии сжатого воздуха происходит быстрый зажим детали.

Гидравлические. Во многих случаях самые эффективные в плане скорости и силы зажима, подключаются к специальным гидравлическим насосам. Данные модели лучше всего применять на промышленных объектах в случае работы с большим количеством изделий.

Производители тисков

Некоторые производители не предоставляют гарантий на ручной бытовой инструмент, обязательства распространяются на профессиональные модели.

Украинский производитель ручного инструмента и оснастки. Тиски слесарные с функцией поворота. Гарантия от 1 года.

FIT

Производитель из Канады. Бюджетные модели пневмо- электро- и ручного инструмента. Тиски настольные и станочные Гарантия на ручной инструмент не заявлена.

IRWIN

Американский производитель, ориентированный на ручной инструмент. Тиски слесарные с наковальней из мелкозернистого чугуна. Гарантия производителя пожизненная, но дилеры в России заявляют срок от 1 месяца.

KRAFTOOL

Производитель из Германии. Представлен преимущественно ручной инструмент, включая тиски со струбцинами. Гарантийный срок от 12 месяцев.

Sturm

Российский производитель, несколько торговых марок бюджетного инструмента. Доступны слесарные тиски и станины. Срок гарантии 14–25 месяцев в зависимости от инструмента.

Wolfcraft

Немецкий производитель, специализирующийся на инструменте для домашних работ. Тиски из алюминия машинные и универсальные. Гарантия 5 лет.

Как выбрать слесарные тиски?

Необходимо серьезно подходить к вопросу выбора слесарных тисков

Следует обратить внимание на параметры различных моделей. Специалисты советуют учитывать:

  1. Ширину пластины, а также раскрытие. Ширина губок слесарных тисков зависит от модели. Поворотные инструменты могут иметь ширину от 63 до 250 миллиметров. Максимально они могут раскрываться на 200 миллиметров и больше. Самая крупная модель имеет раскрытие больше 250 миллиметров. Учитывая данный параметр, можно планировать, с какими деталями удобно будет начинать работать. Человек сможет заранее понимать, насколько крепко будут крепиться заготовки и какого размера можно брать детали для дальнейшей работы.
  2. Не менее важным параметром при выборе инструмента является шаг резьбы винта. Считается, что чем он меньше, тем точнее будет выбранный инструмент. Этот параметр важен, если человек собирается производить на поворотных тисках конечную обработку детали. В таком случае ему будет нужно выдерживать указанную геометрию.
  3. Есть или отсутствует привод. Тиски с механизированным приводом ускорят ход работы, поскольку с ними легче обрабатывать детали. Единственный минус такого инструмента заключается в его цене. Механизированный привод стоит очень дорого, его владельцу придется много потратить средств на ремонт, если произойдет поломка. Альтернативой такого типа привода служат слесарные тиски, которые имеют маркировку ТСМ. Размер губок у такого устройства начинается от 160 миллиметров.
  4. Если человек собирается работать с круглыми деталями, то лучше выбрать модель, у которой на корпусе будут призмы. Часто эта модель используется вместе с ползунком.
  5. Если предстоит работа с деталью в вертикальном положении, то лучше взять модернизированный инструмент. Такие тиски могут вращаться и имеют увеличенную наковальню.
  6. Лучше выбирать модель потяжелее. Специалисты полагают, что вес инструмента влияет на его прочность.

Детали конструкции

Такой слесарный инструмент бывает разных форм и размеров, в зависимости от своего функционала. Он используется и в домашней мастерской, и в цехах заводов и фабрик.

Независимо от размера и места эксплуатации этого механизма, все его разновидности включают в свой состав схожие детали конструкции:

  • основание (опорную плиту);
  • статичную губку;
  • подвижную губку;
  • винт ходовой части;
  • гайку;
  • рукоятку;
  • сменные пластины с насечками;
  • пружину;
  • втулку;
  • крепление для удержания тисков.

Различные модификации тисков могут иметь в своём составе многие другие детали и элементы, в зависимости от функционального предназначения.

Слесарные тиски — довольно тяжёлый инструмент. Он изготавливается из такого крепкого материала, как сталь или чугун. Чтобы его удерживать на поверхности стола, в конструкции этого механизма предусмотрен специальный крепёж, также поддерживающий тиски в вертикальном положении. С его помощью закрепляется статичная (неподвижная) губка устройства. К ней особым способом прикрепляется подвижная губка.

Подвижная губка удаляется и приближается к неподвижной посредством винта с резьбой. Он приходит в движение с помощью выдвижной рукоятки. Поворачивая ручку тисков, можно регулировать расстояние между пластинами, задавая нужную ширину.

Общим для всех слесарных тисков является то, что размер удерживаемой между платинами детали определяет длину максимального расстояния между ними.

Пластины и другие механизмы изготавливаются из прочной стали, так как на них приходится максимальная нагрузка при работе, особенно когда тиски используют как наковальню. Другие детали конструкции также отличаются особой прочностью и надёжностью, высокой степенью износостойкости, что позволяет им легко переносить механические нагрузки.

Виды тисков по форме исполнения

Еще рассматриваемые устройства классифицируются на виды по такому немаловажному признаку, как форма исполнения или внешний вид. Самые простые и популярные варианты — слесарные тиски. Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант

Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант. Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации.

Кроме слесарных тисков, которые присутствуют практически в каждом гараже, рассматриваемые устройства также бывают:

  1. Настольными — это маленькие тиски, которые крепятся к столу за счет специального механизма в виде струбцины, а служат они для проведения ремонтных работ различной аппаратуры и мелких деталей. Механизм для фиксации оснастки позволяет быстро переставлять его с одного места на другое. В устройстве настольных губок щечки не снимаются, что связано с их прямым назначением. Они не предназначены для фиксации стальных большеразмерных деталей, поэтому деформация щечек исключена
  2. Станочными — такие устройства предназначены для применения совместно с различными вариантами станков. Это могут быть фрезерные, сверлильные и прочие варианты станков, на которых немаловажную роль играют фиксирующие инструменты. От эффективности закрепления детали на станке зависит качество ее обработки. Для изготовления станочных тисков применяется сталь
  3. Ручными — это отдельный класс инструментов, которые имеют простую конструкцию, и отличаются от предыдущих моделей своей мобильностью. Конструктивно ручные тиски напоминают щипцы, только имеют гораздо большие размеры. Отличаются такие устройства от пассатижей тем, что в их конструкции имеется специальный механизм, за счет которого происходит блокирование зажимных губок. Инструменты ручного типа предназначены для эффективной фиксации заготовок и последующей их обработки на весу. Очень эффективный инструмент, когда необходимо выкрутить винты или болты со слизанными гранями
  4. Столярными — нужны для работы с деревянными заготовками. За счет того, что для фиксации деревянных деталей не требуется большая величина усилия прижима, столярные тиски имеют простейшую и облегченную конструкцию. Причем для их создания применяется не только металл, но и древесина. Среди мастеров можно встретить такое название, как плотницкие тиски, что означает столярные. Губки столярных стальных устройств имеют гладкую поверхность, а при необходимости фиксации заготовки, необходимо подложить накладки из дерева, исключив повреждение и деформацию детали, подвергающейся обработке. Плотницкие тиски могут также состоять из одной подвижной губки, а в качестве второй неподвижной выступает край стола
  5. Стуловыми — сегодня такие модели тисков можно встретить в кузнях или увидеть только на фото. Они уже давно не выпускаются, но еще применяются среди мастеров узкоспециализированных направлений. Свое название стуловые инструменты получили за счет сходство со стульями. Конструктивно их губки имеют форму щипцов, что позволяет фиксировать заготовки разной формы и размеров

У каждого мастера к верстаку должно крепиться несколько видов моделей тисков. Причем они должны быть представлены не только разных размеров, но и по конфигурации.

Это интересно! Тиски для станков, которые предназначены для выполнения точных работ, выпускаются по ГОСТу 20746-84. Такие устройства имеют следующие наименования — 7200-0301, 02, 03 и 04. Наличие буквенного обозначения указывает на класс точности (Н — нормальный, П — повышенный, В — высокий).

Конструкция и применение

Тиски применяются при обработке металлов, дерева, пластика и других материалов в единичном и мелкосерийном производстве, а также при проведении ремонтных и других операций. Благодаря простоте конструкции и универсальности большинство видов тисков могут применяться и в быту, и в небольших ремонтных мастерских, и в цехах крупных предприятий.

Основным рабочим элементом тисков являются две губки, между которыми зажимается обрабатываемая деталь. Необходимое усилие прижима обеспечивает фиксирующий механизм с ручной регулировкой. Одна губка является неподвижной и надежно прикреплена к корпусу. Вторая перемещается под действием фиксирующего механизма обеспечивая зажим детали.

В состав фиксирующего механизма входит ходовой винт с трапециевидной резьбой. Он соединен с подвижной частью корпуса и обеспечивает её линейное перемещение путем вращения по часовой стрелке через расположенную в корпусе гайку. Вращение винта обеспечивает ручка. Корпус тисков располагается на опорной плите или станине имеющей отверстия для крепления к верстаку или станине металлообрабатывающего станка. Крепеж осуществляется с помощью винтов или струбцины.

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Простейшая конструкция представлена сочетанием следующих элементов:

Подвижная губка, при изготовлении которой используется деревянный брус

Особое внимание следует уделить выбору бруса, так как он не должен иметь трещины и другие дефекты. Даже несущественные дефекты могут привести к тому, что при нагрузке материал треснет.
Корпус собирается из массивного деревянного бруса

Этот элемент неподвижный, выступает в качестве второй зажимной губки. Рекомендуется выбирать древесину дорогих пород, которая не имеет большого количества сучков.
Направляющие изготавливаются из металла, так как на них будет оказываться серьезная нагрузка. Лучше всего выбирать нержавеющую сталь. Кроме этого, во время эксплуатации направляющие следует периодически смазывать.
Перемещение подвижной губки обеспечивается металлическим винтом. Применяемый винт должен иметь довольно крупную резьбу, так как в противном случае он не выдержит сильную нагрузку.
Вороток, через который ходовому винту передается вращение. С применение рычага большей длины существенно увеличивается оказываемая нагрузка.

К особенностям изготовления можно отнести следующие моменты:

  1. Изготавливаемый корпус крепится на столе или верстаке при помощи длинных шурупов и болтов. Применяемые крепежные материалы должны иметь большой диаметр и изготавливаться из прочной стали.
  2. В подвижной губке и корпусе создается три отверстия, которые требуются для размещения направляющих. Для того чтобы обеспечить совпадение осей проводится сверление всех отверстий одновременно в обоих брусках. В противном случае может возникнуть ситуация, когда отверстия расположены друг относительно друга неточно.
  3. После установки направляющих на них надеваются подвижные зажимные губки. Центральное отверстие требуется для винта, который будет служить в качестве ограничителя. На обратную сторону винта надевается гайка и после этого приваривается.
  4. Вороток закрепляется на переднем конце ходового винта. Для этого создается отверстие соответствующего диаметра. Крепление можно провести путем приваривания воротка.

Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.
