Скоба такелажная омегообразная, прямая. размеры и гост

Монтаж и крепление

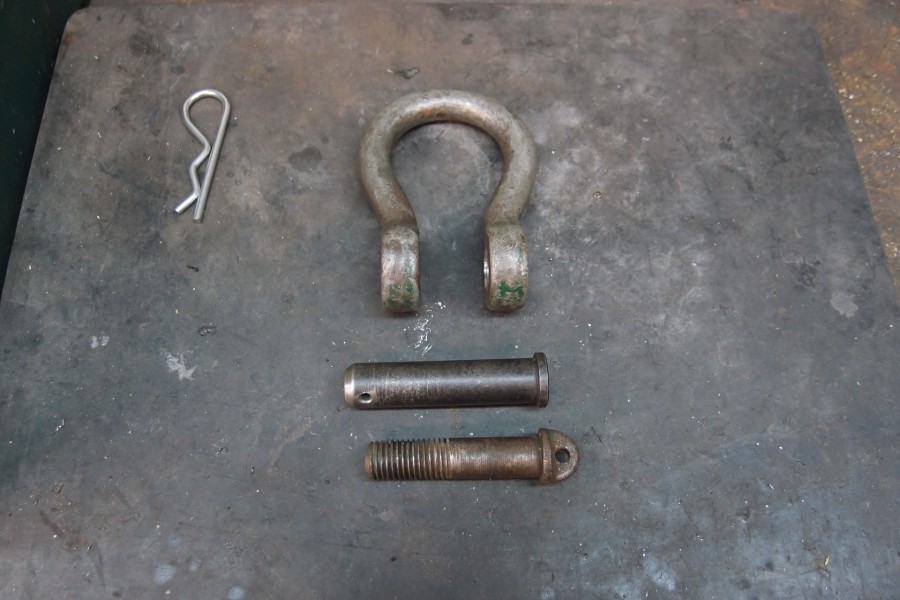

Для сборки такелажной скобы необходимо вставить штифт и закрутить его по правой резьбе до плотного прилегания заплечика к проушине. В скобах с болтом после накручивания гайки необходимо обязательно законтрить ее шплинтом. Эксплуатация устройства без шплинта запрещается.

Если при сборке обнаруживается, что штифт не садится по заплечики в проушину вследствие тугой резьбы, несоосности отверстия и штифта или погнутости последнего — такую скобу использовать нельзя.

Если при использовании прямой скобы груз провисает несимметрично, необходимо вставить с обеих сторон стробы шайбы равной толщины и тем самым устранить эксцентриситет.

Все детали скобы необходимо проверять на отсутствие трещин, деформаций, ржавчины, заусенцев и исключать негодные из оборота.

Такелажные скобы запрещается подвергать термообработке, сваривать, менять их форму любым методом, погружать в агрессивные растворы.

Следует помнить, что паспортная грузоподъемность скобы сохраняется до 200 ºС окружающей ее среды, при повышении температуры до 400 ºС она уменьшается до 75 %, выше + 400 ºС скобу использовать нельзя.

Особенности инструмента

Строительным степлером можно сделать много действий, но каждое имеет свою специфику. Для каждой определенной работы нужно выбрать инструмент, который сможет облегчить задачу. Инструмент должен выглядеть достойно, не звенеть в руках. Желательно, чтобы все его детали были выполнены из металла — это можно прочесть на упаковке перед покупкой.

Для металлического степлера используются скобы длиной от 4 до 14 мм. Стоимость добротного инструмента высокая, но платить дважды не стоит. Дешевая модель быстро ломается, что может происходить по нескольким причинам:

  • в ней истирается внутренний механизм;
  • ломаются пружины;
  • некачественная модель может сразу бить 2−3 крепежа.
  • он будет легким на вес, и забить скобу в плотный материал не всегда получится одной рукой.

Возможно, Вам пригодится статья о принципе работы поплавковых выключателей уровня воды.

Скобы такелажные (ОСТ5Р.2312-79)

Такелажные скобы используются для быстрого и надежного соединения отрезков канатов и цепей или прикрепления их к обуху, рыму и т.д. Представляют собой полукруглую или омегаобразную скобу, концы которой соединяются болтом или штифтом.

Нередко скоба такелажная снабжается предохранительной гайкой или чекой, которая препятствует произвольному раскрытию.

Выделяют такелажные скобы общего назначения и грузоподъемные. Для изготовления грузоподъемных скоб используется сталь более высокого качества. Допустимая нагрузка, на которую рассчитана скоба, может составить от 200 кг до десятков и сотен тонн.

Вся продукция соответствует государственным и отраслевым стандартам.

Скобы такелажные тип СА

Скобы такелажные (серьги, шаклы) тип СА предназначены для крепления стальных канатов, цепей. Они применяются в составе подъемных и статичных систем в качестве съемных связок.

С помощью скоб можно присоединить к оборудованию:

  • проволочные цепи
  • стальные тросы
  • разного рода приспособления.

Штырь на шаклах необходим для стальных канатов. Скобы такелажные СА имеют прочное оцинкованное покрытие. Их коэффициент запаса прочности равен 6:1.

Допускаемая нагрузка, кН (тс) B D d d1 H H1 L Масса, кг, не более
мм.
2 (0,2) 12 16 6 8 30 47 37 0,04
3 (0,3) 13 19 8 10 36 57 43 0,08
5 (0,5) 16 24 9 12 40 64 49 0,13
8 (0,8) 20 28 11 16 53 82 61 0,25
10(1,0) 22 31 13 16 56 89 68 0,36
12 (1,2) 22 31 13 18 56 89 68 0,38
16 (1,6) 25 36 16 20 67 105 79 0,51
20 (2,0) 30 40 20 24 75 120 96 1,00
25 (2,5) 32 48 22 27 80 131 104 1,38
32 (3,2) 38 57 24 33 90 148 116 2,17
40 (4,0) 42 65 28 36 105 171 131 3,07
50 (5,0) 45 75 32 39 110 185 147 4,25
63 (6,3) 52 80 36 40 130 212 165 5,78
80 (8,0) 60 86 40 48 145 235 185 7,99
100 (10,0) 65 100 45 52 165 267 203 11,27
125 (12,5) 70 110 48 58 180 290 216 14,25
160 (16,0) 80 120 50 64 205 322 233 17,65
200 (20,0) 90 130 60 72 230 362 268 26,59
250 (25,0) 95 140 65 72 260 402 289 37,47
320 (32,0) 105 160 75 90 280 444 325 49,50
400 (40,0) 110 170 80 95 300 474 342 61,30

блок судовой одношкивный для сигнальных флагов мск 1-100Скобы такелажные тип СБ

Скобы такелажные (серьги, шаклы) тип СБ прямая с осью предназначена для крепления и натяжения такелажной оснастки. С ее помощью можно присоединить непосредственно к раскрепляемому объекту:

  • тросы,
  • цепи,
  • канаты и так далее.

Коэффициент запаса прочности равен 6:1. Наносится надежное оцинкованное покрытие.

Скоба тип СБ представляет собой металлическую петлю, выполненную из круглого профиля, которая дает возможность быстро соединить и применить цепь, трос, канат. Отверстия, расположенные на ее концах, соединяются «пальцем»- специальным поперечным элементом. .Типоразмер изделия определяется допускаемой рабочей нагрузке в кН и тоннах.

Допускаемая нагрузка, кН (тс) B D d d1 H H1 L Масса, кг, не более
мм
2 (0,2) 12 16 6 8 30 48 34 0,05
3 (0,3) 13 19 8 10 36 58 39,5 0,09
5 (0,5) 16 24 9 12 40 65 44,5 0,13
8 (0,8) 20 28 11 16 53 82 53,0 0,25
12 (1,2) 22 31 13 18 56 90 58,0 0,38
16 (1,6) 25 36 16 20 67 106 70,0 0,61

Скобы такелажные тип Р

Скобы такелажные тип Р из высокопрочной стали, предназначены для работы с растительными канатами и представляют собой металлическую петлю, имеющую на конце отверстия для соединения пальцем, штифтом. Это надежный поперечный элемент. Изделия используются в устройствах:

  • судов,
  • кораблей,
  • прочих плавучих средств.

Они предназначены для быстрого и надежного крепления в такелажных устройствах и приспособлениях. Их коэффициент запаса прочности равен 6:1.

Скоба и винт имеют прочное оцинкованное покрытие. Строповые дугообразные скобы тип Р с предохранительным болтом незаменимы в подъемных и статичных системах. Они служат соединительным элементом для фиксации.

Скобы с винтовыми штифтами позволяют решать временные задачи, тр

Допускаемая нагрузка, кН (тс) B D d d1 H H1 L Масса, кг, не более
мм
1 (0,1) 18 16 6 8 35 52 42 0,06
2 (0,2) 22 19 8 10 45 66 51 0,11
3 (0,3) 28 24 9 12 55 80 60 0,16
5 (0,5) 32 31 13 16 65 98 75 0,41
8 (0,8) 40 36 16 20 94 134 93 0,77
12 (1,2) 48 40 20 24 114 160 112 1,32
16 (1,6) 56 57 24 27 128 186 132 2,31
20 (2,0) 66 65 28 33 145 212 153 3,58

Монтаж и крепление

Штифт должен быть правильно ввинчен в проушину такелажной скобы, т. е. завернут до отказа рукой, после чего дополнительно зажат ключом или другим подходящим инструментом таким образом, чтобы заплечик штифта полностью прилегал к проушине. Удостовериться, что штифт нужной длины и полностью заходит на глубину резьбового отверстия, позволяя заплечику сесть на поверхность проушины.

Неправильная посадка штифта может быть из-за погнутости штифта, слишком тугой резьбы или несоосности отверстий. При таких обстоятельствах пользоваться такелажной скобой нельзя. Заменять штифт нужно штифтом того же размера, вида и исполнения, так как другой может не подойти к прикладываемой нагрузке.

Для каждого конкретного применения нужно выбирать скобу соответствующего ему типа и грузоподъемности, при этом следует учитывать возможные чрезвычайные ситуации и ударные нагрузки.

Такелажная скоба должна поддерживать груз вдоль оси центральной линии корпуса скобы. Следует избегать отклоняющихся нагрузок, неустойчивых грузов, и не прикладывать перегрузок.

Схема крепления

Что такое такелажная скоба? Стандарты размеров, современные виды, правила и особенности выбора

Такелажные скобы применяются при работе по подъему и перемещению различных грузов. Основная задача приспособления – надежная сцепка элементов грузоподъемного механизма. В виду того, что в процессе эксплуатации на изделия оказывается серьезная физическая нагрузка, их изготовление регламентируется отечественными ГОСТами и зарубежными техническими нормами.

О видах такелажных скоб, с фото и иллюстрациями, их назначении, способах изготовления и устройстве пойдет речь в статье.

Классификация

По форме, материалу изготовления, конструкции скобы бывают следующих разновидностей:

  • U- образные и омега-образные такелажные скобы;
  • в зависимости от диаметра фиксатора – под палец либо под штифт;
  • по наличию дополнительного крепежа, исключающего произвольное отвинчивание пальца;
  • в зависимости от диапазона рабочих температур – теряющие заявленные в паспорте изделия прочностные качества при температурах ниже -40 градусов или нет;
  • в зависимости от покрытия скобы – позволяющие либо не позволяющие производить работы в условиях агрессивной окружающей среды или при высоких температурах.

Максимально допустимая нагрузка на скобу определяется как ее геометрической формой, так и материалом, из которого она изготовлена, и последующей ее термообработкой.

Действующий ГОСТ и его требования

Выбор той или иной конкретной скобы определяется испытываемыми ею в процессе эксплуатации статическими и динамическими нагрузками, размерами элементов крепежа и условий, в которых она будет эксплуатироваться. Данные об изделии можно узнать из его паспорта, а также ознакомившись с ГОСТ 2224-93.

Нормы ГОСТ оговаривают следующие параметры изделия:

  • пригодные для изготовления такелажных скоб марки стали;
  • применяемые для изготовления технологические процессы – ковка, горячая либо холодная гибка;
  • предъявляемые к рабочей поверхности требования;
  • возможные места для маркировки изделия и содержание маркировки;
  • информация о методике контроля качества изготавливаемых изделий;
  • описание процесса консервации и расконсервирования.

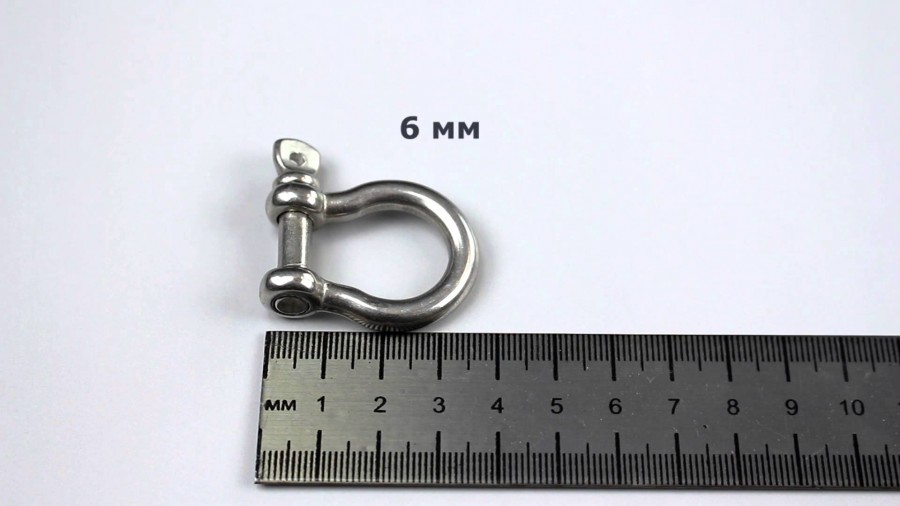

Как подобрать размер скобы

Скоба подбирается в соответствии с размерами грузовых строп, регламентируемыми требованиями ГОСТ 25573-82. Это в частности касается толщины скобы и пальца, дистанции между захватом и свободным участком троса.

Наиболее значимы следующие параметры:

  • зев такелажной скобы, пропорционально толщине применяемого троса;
  • длина внутренней части;
  • общая длина;
  • толщина скобы и пальца.

В зависимости от параметров троса, а также предполагаемой механической нагрузки, выбирают либо прямую, либо омегообразную такелажную скобу. Прямой скобой пользуются, если достаточно рабочего пространства для элементов крепежа, и не предполагается случаев зажима груза.

Омегообразную, или якорную скобу применяют, когда нет места для пальца, или при пользовании многоплечевыми такелажными приспособлениями.

Требуемые размеры скобы можно определить по ее номеру, соответствующему максимально допустимой нагрузке на нее. Кроме того, различные материалы, из которых изготавливают скобы, имеют различные значения допустимых нагрузок при одинаковых геометрических размерах и формах изделия.

Выбор типоразмера такелажных скоб

Главное условие выбора той или иной скобы – оказываемое на нее усилие в процессе эксплуатации должно быть впятеро меньше максимально допустимого для данного вида изделия.

В случае признаков коррозии на поверхности скобы, она признается непригодной к дальнейшей эксплуатации. По этой причине наибольшей популярностью пользуются оцинкованные, в худшем случае – окрашенные антикоррозийной краской изделия. Стоимость оцинкованных изделий выше, чем у окрашенных или необработанных.

В зависимости от способа производства различается и прочность – изготовленные методом холодной гибки, скобы обладают значительно меньшей прочностью относительно произведенных путем горячей гибки и последующей термообработки. Это свойство обусловлено сильным напряжением изгиба у первого типа скоб.

При той же толщине скобы и пальца, якорные такелажные скобы выдерживают нагрузку в 2,5 раза больше, чем прямые. Существуют специальные таблицы, показывающие зависимость между диаметром скобы и максимально допустимой для нее нагрузкой.

Скобы

Главная – Скоба такелажная

Компания Креплайн поставляет такелажные скобы (другое их наименование – анкерные скобы, так как для соединения используется внутренний стержень) наиболее ходовых типов (прямые и омегообразные) и размеров (3,5 – 45 мм) с 2002 года. Вы можете купить изделия с нашего склада в Москве или заказать доставку по РФ и СНГ. Для получения оптового прайса свяжитесь с нами по тел. 7(495)784-83-26.

Принцип выбора такелажной скобы:

– грузоподъемность (указана в таблице ниже)

– долговременное соединение или часто разъемное (в первом случае лучше подходит прямая скоба, во втором – омегообразная с резьбовым штифтом)

– при выборе бывших в употреблении изделий помните, что степень износа (истирания) не должна превышать 10% – в ином случае эксплуатировать изделие небезопасно!

Прайс-лист: скобы
скачать (формат – Excel, 230 Кб).

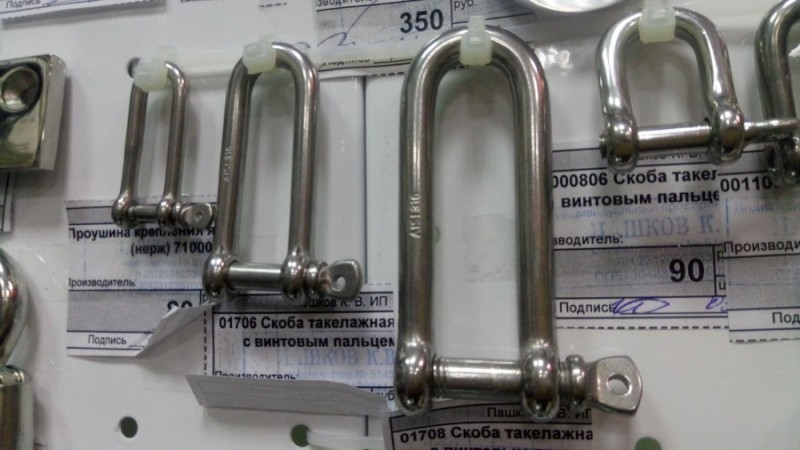

Скоба такелажная прямая

Скоба прямая такелажная используется для временного соединения канатов и тросов всех видов (стальных оцинкованных и с ПВХ покрытием), а также цепей различных такелажных механизмов – прежде всего там, где требуется периодическое разъединение их частей, в этом случае лучше всего подходит крепление с резьбовым штифтом.

Для постоянного соединения рекомендуется использование омегообразной скобы, скрепленной болтом с гайкой и фиксирующим соединение шплинтом. Изготовлена скоба из углеродистой стали.

Использование – одноплечные конструкции.

Скоба такелажная калиброванная (омегообразная)

Такелажная калиброванная скоба подбирается под нужный размер каната (цепи). В таблице указан диаметр скобы в поперечном сечении.

Данный вид такелажной скобы может применяться с канатами и тросами любого типа, в том числе с ПВХ покрытием

За счет закругленной внутренней дуги износ каната сводится к минимуму, что важно при долговременном соединении (здесь рекомендуется использовать гайку и предохранительный штифт)

Использование – может применяться при подъеме грузов в конструкции, состоящей из нескольких плеч.

Максимальная нагрузка : рабочая нагрузка Х 5. Самая большая такелажная скоба, 45 мм, рассчитана на рабочую нагрузку в 7 тонн.

Крепления и монтаж такелажных скоб

Как мы уже указывали выше, для временного соединения (там, где соединение предлагается периодически или постоянно разъединять) лучше подойдет крепление с резьбовым винтовым штифтом, в ином случае – соединение «болт – гайка» и страхующий шплинт.

При проведении грузоподъемных работ следует уделять особое внимание геометрии такелажа. При неправильно расположенном относительно оси основного колебания крепеже это влечет за собой перетирание каната и повышенный износ скобы

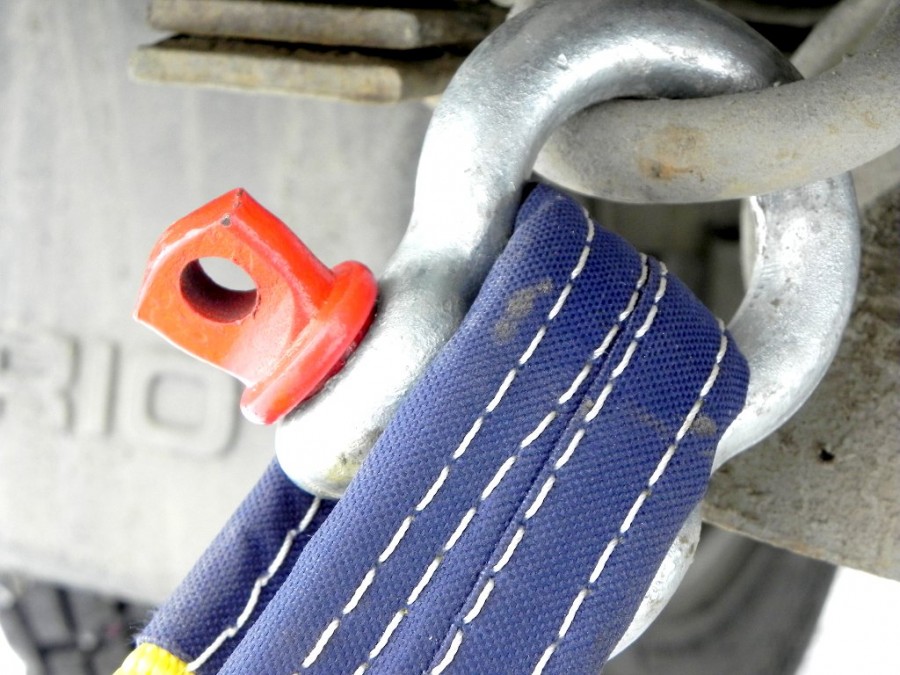

Оптимальное крепление подвешенного за стропы груза – так, чтобы основная нагрузка была распределена вдоль осевой линии скобы.

При креплении груза на тросе, отклоненном в вертикальной плоскости, следует учитывать пониженные коэффициенты грузоподъемности скобы, в зависимости от угла расположения троса:

0 гр (вертикально) – 100%

45 гр – 70% грузоподъемности

90 гр (прямой угол) – 50% грузоподъемности

Особое внимание следует уделять при устройстве петель – убедитесь, что скоба закреплена правильно, не искривлена, и канат не будет перетираться. Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону

Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону.

Сопутствующие товары:

Скоба такелажная — стандарты, виды, размеры, особенности применения и правила монтажа (100 фото)

Скоба такелажная или омегообразная – это приспособление, используемое при работе со статичными и грузоподъёмными механизмами. Подобная крепёжная конструкция играет роль съёмной связки для присоединения различных металлических канатов и цепей. Её главное достоинство заключается в простоте устройства. Цена на такелажные скобы зависит от их вида.

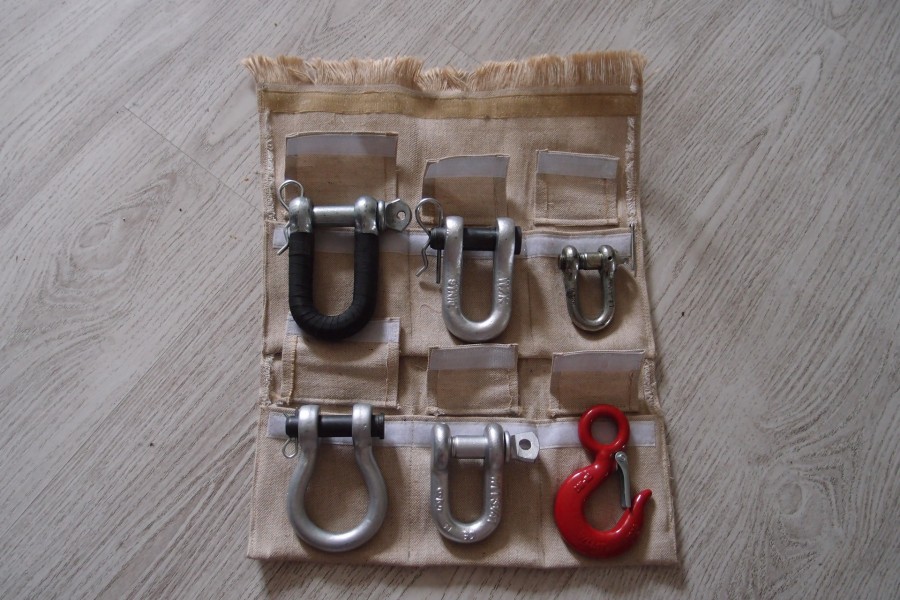

Разновидности скоб

Как видно на фото такелажных скоб, они могут быть следующих видов:

  • Полярные. Такие изделия можно эксплуатировать при морозах в -40°С.
  • Обычные. Подобные крепежи предназначены для работы в нормальных температурных условиях.

В зависимости от вида защитного покрытия крепёжные детали делятся на те, которые позволяют работать с горячими заготовками, и те, применение которых возможно в условиях химически активной среды.

По внешнему виду выделяют скобы:

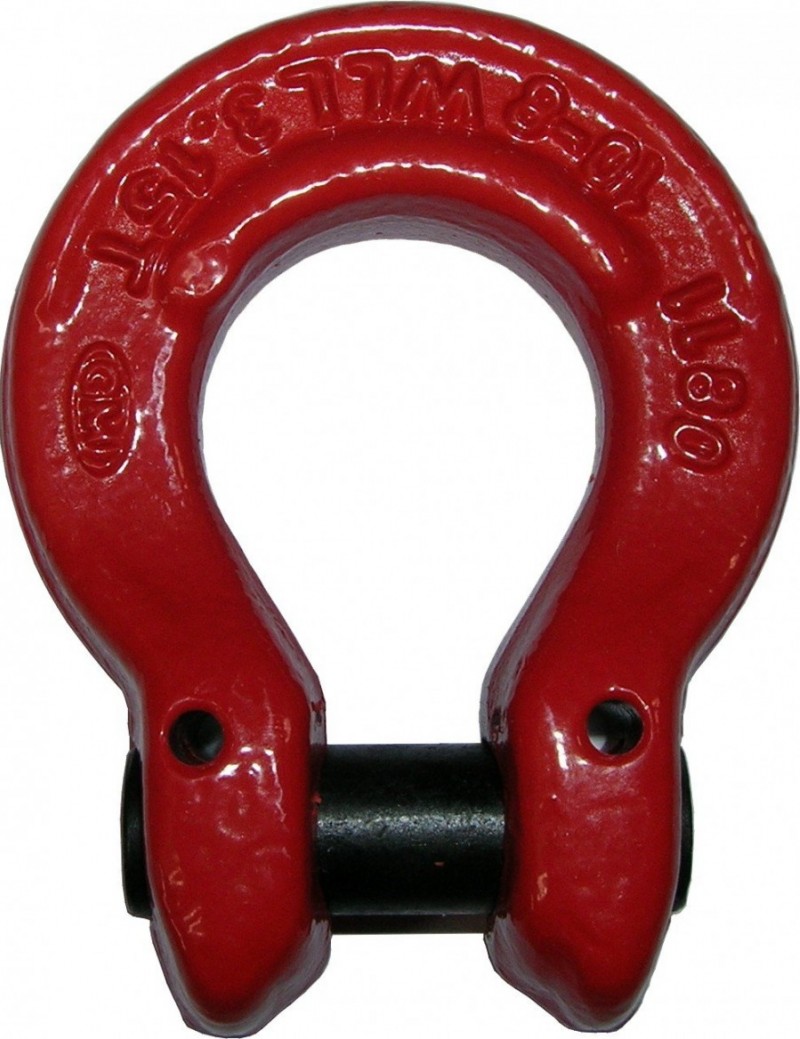

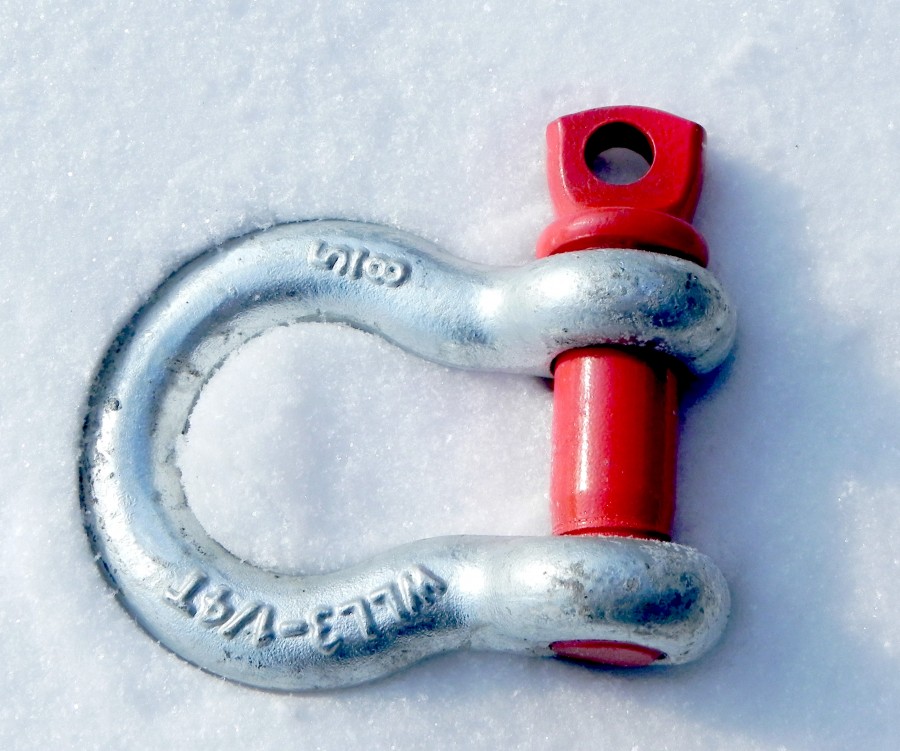

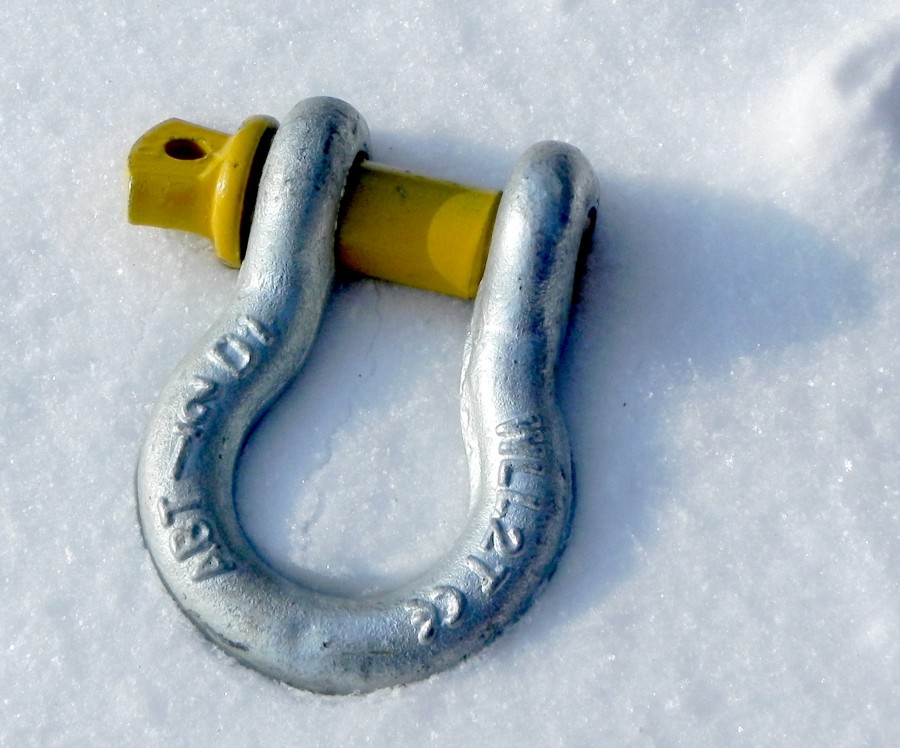

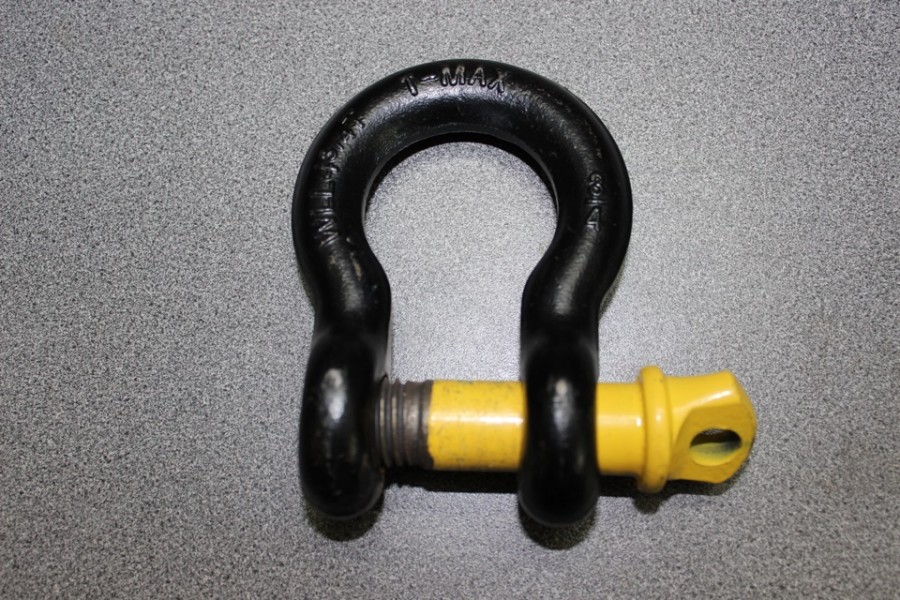

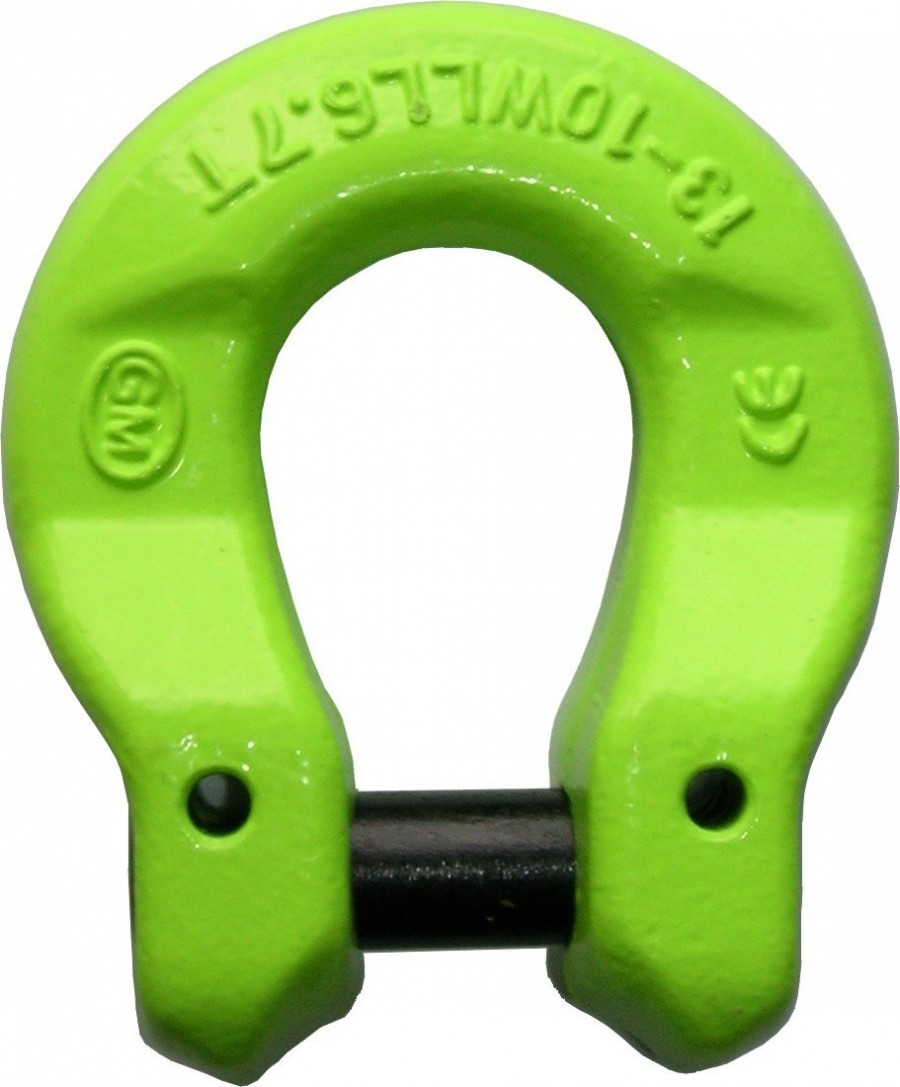

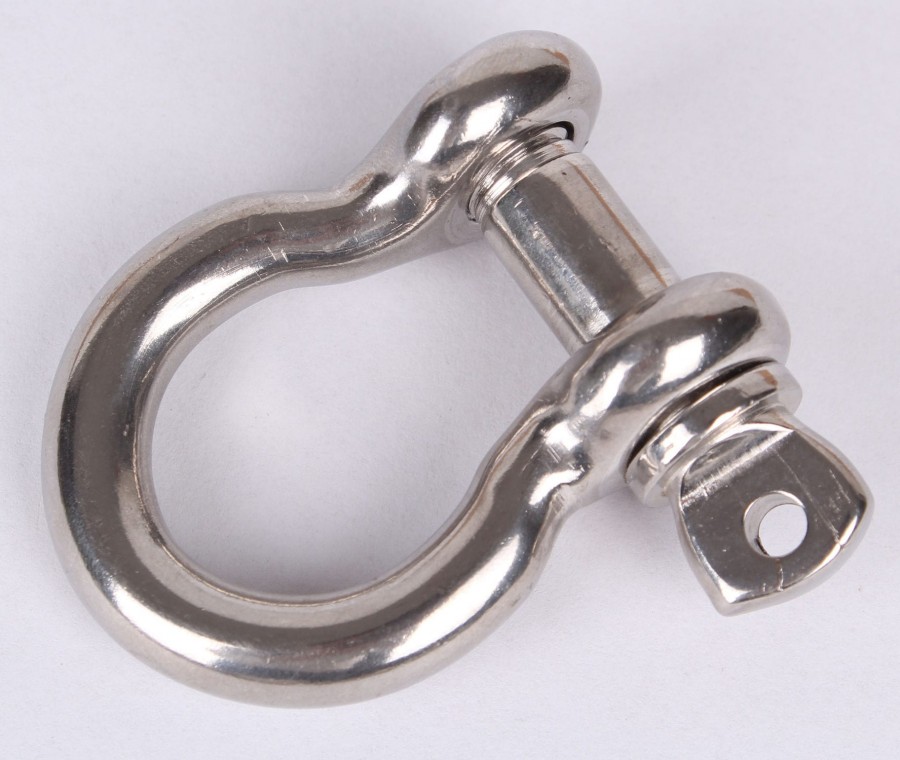

  • Омегообразные. Омегообразная такелажная скоба получила своё название из-за изогнутой формы в виде латинской омеги.

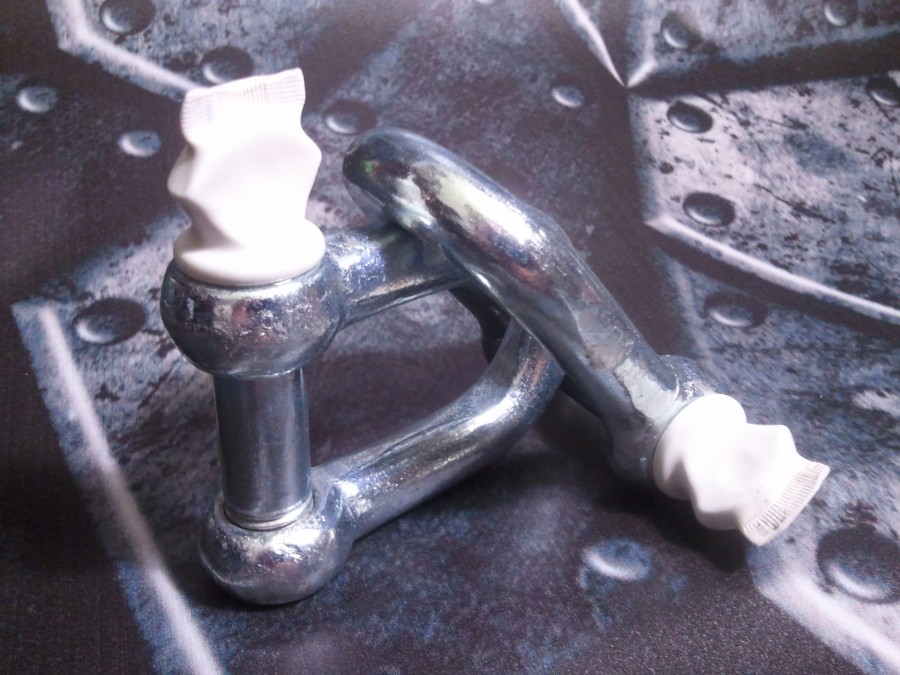

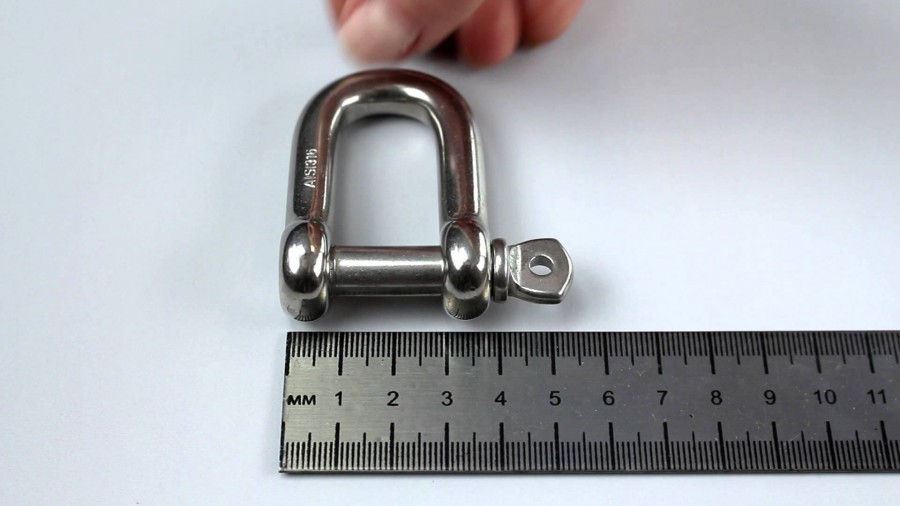

  • Прямые. Прямые такелажные скобы имеют U-образный вид.

Также стоит отметить, что скобы могут быть оснащены дополнительными фиксаторами. Чаще всего подобную функцию выполняет болт с корончатой гайкой, обеспечивая надёжность крепления.

Ещё скобы такелажные бывают:

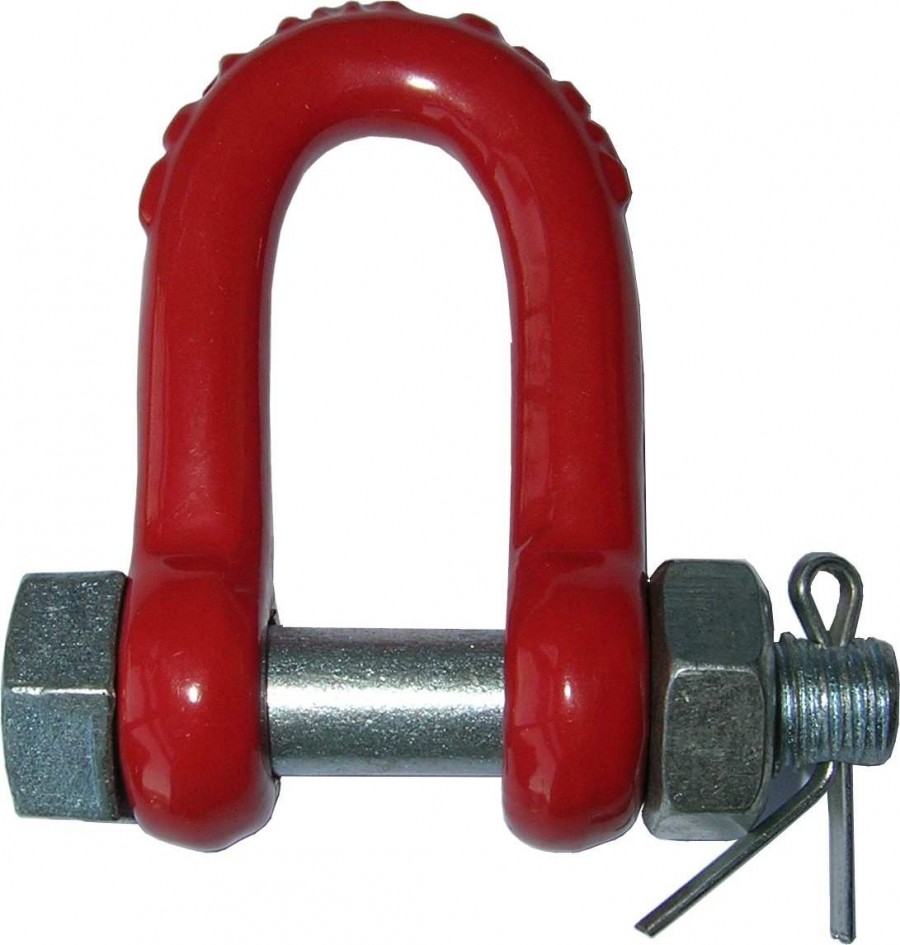

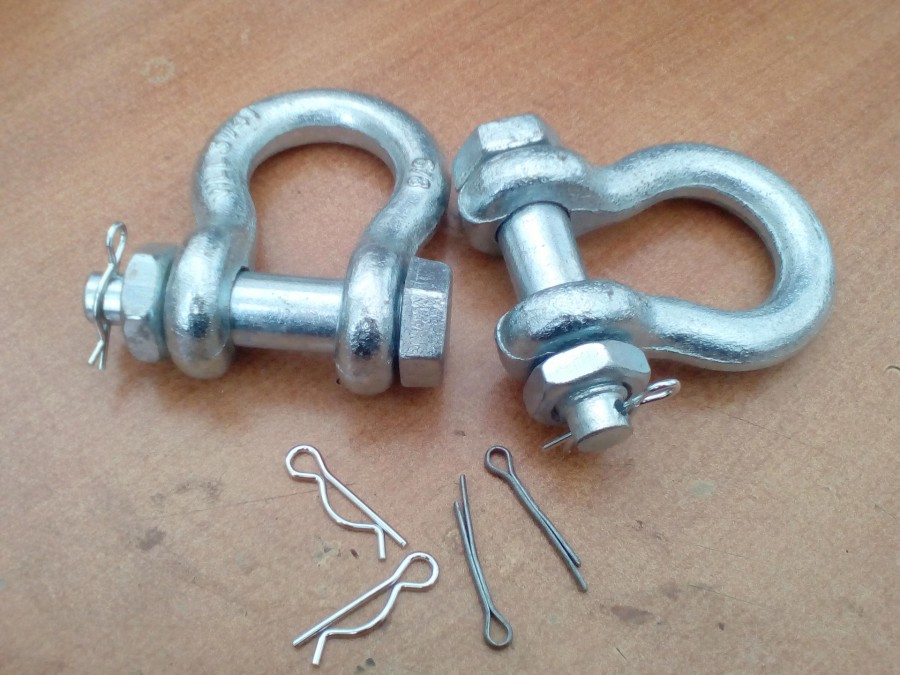

  • С предохранительным контрящим болтом. Применяется для задач постоянного характера.
  • С винтовым штифтом. Применяется для решения временных задач.

Кроме того, существует классификация по размерам такелажных скоб. Подбирая изделие, следует исходить из следующих факторов:

  • толщины фиксируемых деталей;
  • коэффициента динамической нагрузки;
  • планируемой величины груза.

Крепёжные элементы могут, помимо всего, иметь разную грузоподъёмность. Данный параметр может колебаться от 0,33 т до 150 т. На его величину влияют особенности термической обработки изделия, его размеры и химический состав используемого сплава.

Контролируют производство скоб ГОСТ 2224-72 и ГОСТ 2224-93.

Геометрические параметры такелажных скоб

Размеры крепежей регулируют положения ГОСТ 25573-82. Данный норматив регламентирует толщину изделий, применяемых в комплексе со стропами от 2 СК, а ещё расстояние между захватом и участком канатной ветви.

Важнейшую роль играют такие параметры, как длина элемента, его высота до оси фиксатора, зев крепления. После их подробного рассмотрения и делается вывод о допустимости применения на практике того или иного вида скобы.

Если такелаж многоплечевой или расстояния для установки закрепляющего болта недостаточно, то лучшим решением будет омегообразный крепёж. В других случаях предпочтение обычно отдают прямым моделям.

Подбирать типоразмер нужно также, учитывая тип поднимаемого материала. Говоря о металле, используемом для производства такелажных крепежей, чаще всего применяют прокатную сталь, реже – цементируемую. На строительном рынке можно встретить и продукцию из нержавейки.

Тонкости выбора размера

Выбирать типовой размер скобы нужно, исходя из следующих вещей:

  • условия эксплуатации изделия;
  • размер элемента в плане;
  • максимальная грузоподъёмность.

Важнейшее значение имеет способ штамповки. От него зависит прочность скобы.

Любые коррозийные разрушения на поверхности крепления не допустимы. Оптимально, если крепёж будет окрашен и оцинкован.

Рекомендации по применению

Перед тем, как приобрести подобные изделия, нужно внимательно проверить:

  • соответствие корпуса и штифта (учитываются все параметры);
  • отсутствие повреждений в резьбовой части;
  • наличие разводного шплинта;
  • отсутствие следов изношенности и деформаций;
  • качество поверхности крепления.

Также нужно убедиться, что скобы не подвергались термическому воздействию – оно негативно влияет на показатель максимальной грузоподъёмности. Кроме того, необходимо помнить, что запрещается менять форму крепёжных изделий, используя сварку, изгиб или нагрев.

Такелажная скоба – вещь нужная. Она пригодится в любом хозяйстве. Особенно, если вы часто занимаетесь строительными работами.

Выбор этого изделия требует ответственного подхода. Следует покупать скобы лишь от проверенных производителей. Известный бренд послужит своеобразной гарантией качества. Полезными будут также советы опытных специалистов.

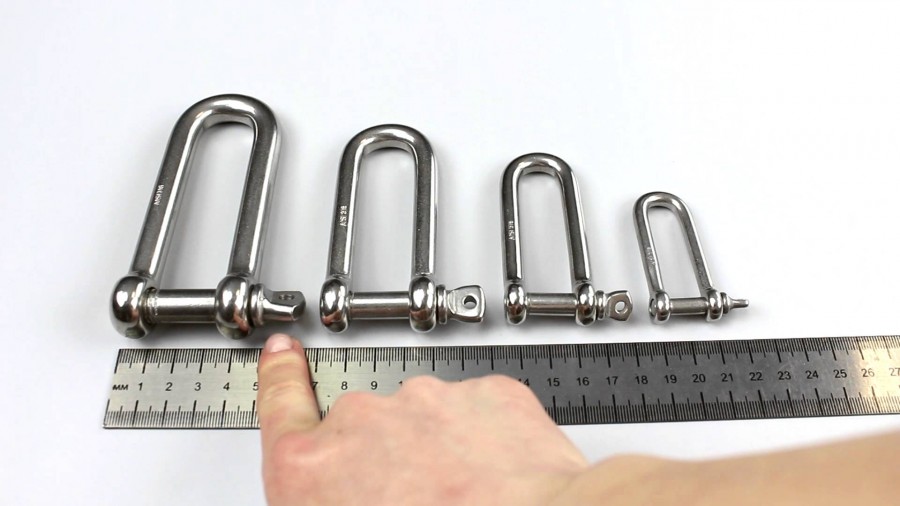

Размеры

Размерный ряд такелажных скоб отечественного производства всегда согласовывается с соответствующими параметрами грузовых строп, производимых по ГОСТ 25573-82. В частности, регламентируется расстояние между захватом и свободным участком канатной ветви, а также толщина скобы, используемой в стропах типа 2СК и выше

Это особенно важно, если такелажная скоба применяется в канатных ветвях, которые предусматривают переходное звено. В этом случае имеют значение следующие размеры рассматриваемых изделий:

  1. Зев скобы, который зависит от толщины каната и размеров сопрягаемой части коуша.
  2. Высота детали до оси размещения фиксирующего элемента.
  3. Общая длина такелажной скобы.

Соответственно этим размерам устанавливается возможность для практического применения прямой или омегообразной скобы. Первый вариант используется, если рабочего пространства достаточно для свободного размещения всех элементов, и зажима груза не ожидается. Омегообразная (или, иначе – якорная) такелажная скоба применяется в том случае, когда фактического расстояния недостаточно для установки фиксирующего болта (либо пальца), или, когда используются многоплечевые устройства такелажа.

Размер скобы устанавливается по её номеру, который соответствует предельной нагрузке на деталь.

Выбор типоразмера такелажных скоб зависит также и от того, какой материал поднимается с их помощью. В большинстве случаев изделия изготавливаются из проката сталей типа Ст.3 или Ст.5 по ГОСТ 380 (в особо ответственных случаях используются даже качественные цементируемые стали, например, сталь 20 по ГОСТ 1050), однако для подъёма магнитных материалов применяют скобы из нержавеющих сталей марок 08Х18Н10 и 10Х17Н13М2.

Классы прочности

Классы прочности, используемые для грузоподъемных операций, — это две группы цифр, разделенные точкой, на маркировке изделия — от 3.6 до 12.9. Первая цифра (или две) обозначают сотую долю прочности на разрыв в МПа. Вторая группа — десятая часть отношения предела текучести к прочности на разрыв.

Например, изделие класса прочности 5.8 после несложных преобразований характеризуется так: предел текучести (деформации) — 40 кгс/мм², прочность на разрыв — 50 кгс/ мм². Чтобы не заниматься собственными вычислениями по конкретной скобе, проще воспользоваться сертификатом на изделие, в котором четко указаны предельно допустимая нагрузка и другие условия эксплуатации.

Правила монтажа

Первым делом нужно определиться с типом фиксатора:

Внутренняя резьба со штифтом. Временное соединение с частой заменой.

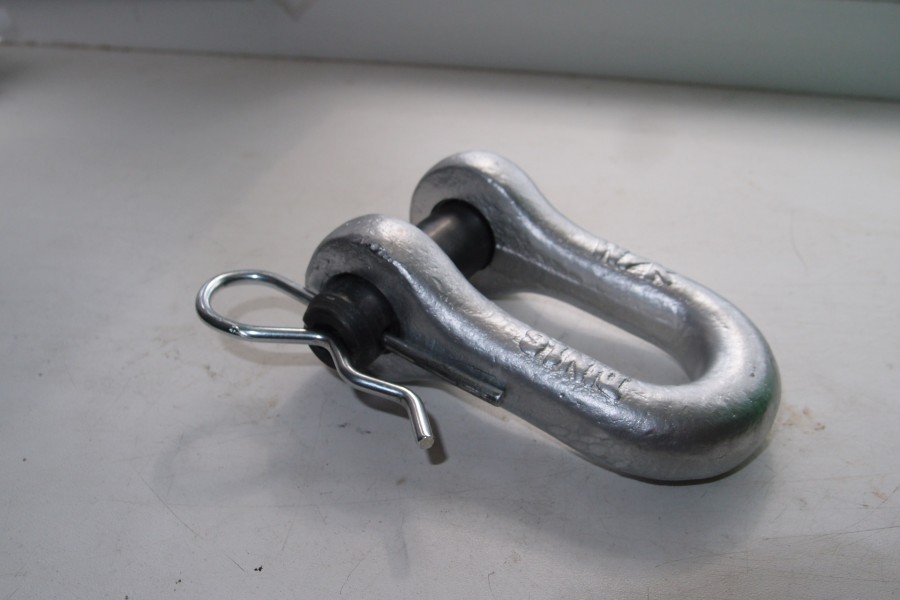

Болт-гайка со шплинтом. Постоянная фиксация, если не нужно раскручивать.

При выполнении погрузки и разгрузки нужно следить, чтобы такелаж не перекосило. Чем больше отклонение по вертикали, тем сильнее изнашивается скоба и канат. Груз должен висеть на стропах так, чтобы основная сила действовала на воображаемую линию оси шаклы.

Вот какие произойдут изменения, если трос наклонится:

Угол отклоненияКоэффициент грузоподъёмности
1100 %
245°70 %
390°50 %

При формировании петель нужно убедиться, что серьга закреплена без перекосов.

Источник

Критерии выбора строительного степлера

При выборе степлера для работы стоит обратить внимание, безопасен ли он. Известные фирмы, которые занимаются выпуском таких приборов, тщательно продумывают этот вопрос. Основной защитной функцией является невозможность работы степлера на холостом ходу

Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть

Основной защитной функцией является невозможность работы степлера на холостом ходу. Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть.

Наличие смотрового окошка является не только приятной, но и удобной функцией. Оно может быть даже у дешевой китайской модели. В окошко можно увидеть, сколько скоб в данный момент находится в приборе.

У прибора должна быть удобная ручка, об этом позаботились производители известных брендов. Инструмент просто приятно держать в руке.

Практичной считается модель, в которой силу удара можно регулировать. Такую возможность имеют многие аппараты, среди них есть и механические.

Перед покупкой запасных скоб нужно знать, с каким типом работает ваш прибор. Эту информацию можно найти на упаковке прибора, в инструкции или на самом корпусе. В крайнем случае можно записать название модели. Опытный продавец по названию, сможет определить тип нужной вам скобы.

Скобы

Главная – Скоба такелажная

Компания Креплайн поставляет такелажные скобы (другое их наименование – анкерные скобы, так как для соединения используется внутренний стержень) наиболее ходовых типов (прямые и омегообразные) и размеров (3,5 – 45 мм) с 2002 года. Вы можете купить изделия с нашего склада в Москве или заказать доставку по РФ и СНГ. Для получения оптового прайса свяжитесь с нами по тел. 7(495)784-83-26.

Принцип выбора такелажной скобы:

– грузоподъемность (указана в таблице ниже)

– долговременное соединение или часто разъемное (в первом случае лучше подходит прямая скоба, во втором – омегообразная с резьбовым штифтом)

– при выборе бывших в употреблении изделий помните, что степень износа (истирания) не должна превышать 10% – в ином случае эксплуатировать изделие небезопасно!

Прайс-лист: скобы
скачать (формат – Excel, 230 Кб).

Скоба такелажная прямая

Скоба прямая такелажная используется для временного соединения канатов и тросов всех видов (стальных оцинкованных и с ПВХ покрытием), а также цепей различных такелажных механизмов – прежде всего там, где требуется периодическое разъединение их частей, в этом случае лучше всего подходит крепление с резьбовым штифтом.

Для постоянного соединения рекомендуется использование омегообразной скобы, скрепленной болтом с гайкой и фиксирующим соединение шплинтом. Изготовлена скоба из углеродистой стали.

Использование – одноплечные конструкции.

Скоба такелажная калиброванная (омегообразная)

Такелажная калиброванная скоба подбирается под нужный размер каната (цепи). В таблице указан диаметр скобы в поперечном сечении.

Данный вид такелажной скобы может применяться с канатами и тросами любого типа, в том числе с ПВХ покрытием

За счет закругленной внутренней дуги износ каната сводится к минимуму, что важно при долговременном соединении (здесь рекомендуется использовать гайку и предохранительный штифт)

Использование – может применяться при подъеме грузов в конструкции, состоящей из нескольких плеч.

Максимальная нагрузка : рабочая нагрузка Х 5. Самая большая такелажная скоба, 45 мм, рассчитана на рабочую нагрузку в 7 тонн.

Крепления и монтаж такелажных скоб

Как мы уже указывали выше, для временного соединения (там, где соединение предлагается периодически или постоянно разъединять) лучше подойдет крепление с резьбовым винтовым штифтом, в ином случае – соединение «болт – гайка» и страхующий шплинт.

При проведении грузоподъемных работ следует уделять особое внимание геометрии такелажа. При неправильно расположенном относительно оси основного колебания крепеже это влечет за собой перетирание каната и повышенный износ скобы

Оптимальное крепление подвешенного за стропы груза – так, чтобы основная нагрузка была распределена вдоль осевой линии скобы.

При креплении груза на тросе, отклоненном в вертикальной плоскости, следует учитывать пониженные коэффициенты грузоподъемности скобы, в зависимости от угла расположения троса:

0 гр (вертикально) – 100%

45 гр – 70% грузоподъемности

90 гр (прямой угол) – 50% грузоподъемности

Особое внимание следует уделять при устройстве петель – убедитесь, что скоба закреплена правильно, не искривлена, и канат не будет перетираться. Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону

Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону.

Сопутствующие товары:

Скоба такелажная омегообразная СИ со шплинтом

Грузоподъёмность:

Масса:

  • Расположить изделия на странице блоками
  • или в табличном виде
  • – 0.75т. / – 0.08кг /
  • – 1т. / – 0.14кг /
  • – 1.5т. / – 0.22кг /
  • – 2т. / – 0.33кг /
  • – 3.25т. / – 0.65кг /
  • – 4.75т. / – 0.97кг /
  • – 6.5т. / – 1.52кг /
  • – 8.5т. / – 2.39кг /
  • – 9.5т. / – 3.15кг /
  • – 12т. / – 4.32кг /
  • – 13.5т. / – 5.67кг /
  • – 17т. / – 7.79кг /
  • – 25т. / – 12.51кг /
  • – 35т. / – 18.5кг /
  • – 55т. / – 37.6кг /
  • – 85т. / – 65кг /
  • – 120т. / – 112кг /

поставляет омегообразные такелажные скобы типа «СИ» со шплинтом, бытовое название – скоба такелажная серьга – в Екатеринбурге, которые дополняют грузозахватные приспособления при фиксации или подъёме грузов:

Скоба такелажная омегообразная со шплинтом типа СИ – конструкция

  • Омегообразная скоба, напоминающая букву греческого алфавита – омегу « »
  • Концы скобы СИ с отверстием для штифта.
  • Штифт с гайкой и шплинтом

Различия омегообразных монтажных скоб обусловлены как раз в методе крепления штифта.

Скоба омегообразная со шплинтом

Отверстие на конце без резьбы + штифт с гайкой и защитным шплинтом

Омегообразные скобы со шплинтом применяют для длительного соединения и крепления при производстве такелажных работ.

Важно!

  • При выборе омегообразных такелажных скоб СИ необходимо предварительно рассчитать какой максимальный вес может поднять или удерживать скоба.
  • Мы поможем Вам рассчитать и подобрать такелажные омегообразные скобы со шплинтом для безопасного решения Ваших задач.
  • Качество такелажных изделий, поставляемых – гарантируем, не сомневайтесь!

Компания ООО “Строп-Арсенал” предлагает Вам выбрать в представленном каталоге, заказать и купить Скоба такелажная омегообразная СИ со шплинтом оптом и в розницу недорого и по выгодной низкой цене в Екатеринбурге.

Скоба такелажная омегообразная СИ со шплинтом в наличии, а можно изготовить (или укомплектовать) под заказ по Вашим размерам или техническим требованиям.

Изделия на заказ изготавливаем в среднем от 1 дня. Доставляем по Екатеринбургу, в Тюмень и в регионы Российской Федерации.

Теперь Вы знаете где купить Скоба такелажная омегообразная СИ со шплинтом оптом и в розницу. Перестаньте сомневаться, просто попробуйте заказать!

Разновидности скоб

Чаще всего используются П-образные запчасти. Встречаются инструменты, работающие со скобами Т-образными и перевернутыми U-образными.

Чтобы прикрепить электрический провод и тонкий кабель, нужно выбирать инструмент, предназначенный для забивания полукруглых скоб. Различают два вида таких скоб:

  1. Тип S может называться и по-другому — тип 28. Запчасть имеет полукруглую форму и предназначается для кабелей, диаметр которых 4,5 мм. Высота ее ножки может быть от 9 до 11 мм, а толщина стандартная — 1,25 мм.
  2. Тип L может называться и как тип 36. Форма полукруглая, а диаметр будет больше. Ее используют для тех же целей, но кабель должен быть 6 мм. Высота ее 9−10 мм, а толщина 1,25 мм.

Крепеж Т-образный встречается, как и сам аппарат, нечасто. Соединение с помощью такого крепежа не очень надежное, поэтому область применения его довольно ограничена.

П-образная запчасть встречается везде. Она бывает разной и отличается:

  • по диаметру;
  • по длине и толщине спинки;
  • по длине ножки.

Длина ножки имеет большое значение. От нее зависит прочность соединения. Чем толще материал требуется скрепить, тем длиннее ножка должна быть. Для такого случая требуется иметь не только крепкую скобу, но и сам инструмент. Он должен быть мощным, иначе запчасть не будет забита полностью в материал.

Толщина спинки запчасти также влияет на соединение. В некоторых случаях ее не должно быть видно, тогда используется узкое изделие. Но с такими скобами работает очень мало инструментов. В основном они из профессиональной серии.

Диаметр или толщина запчасти выбирается в зависимости от скрепляемого материала. Для прочного материала достаточно будет крепежа небольшой толщины: 0,75−0,8 мм. Если материал тонкий, например, полиэтилен или пароизоляция, то нужен крепеж, толщина которого 1,25 или 1,65 мм.

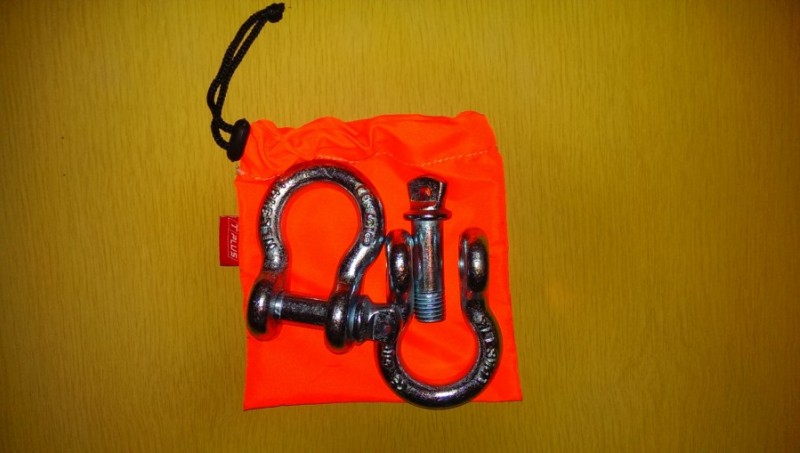

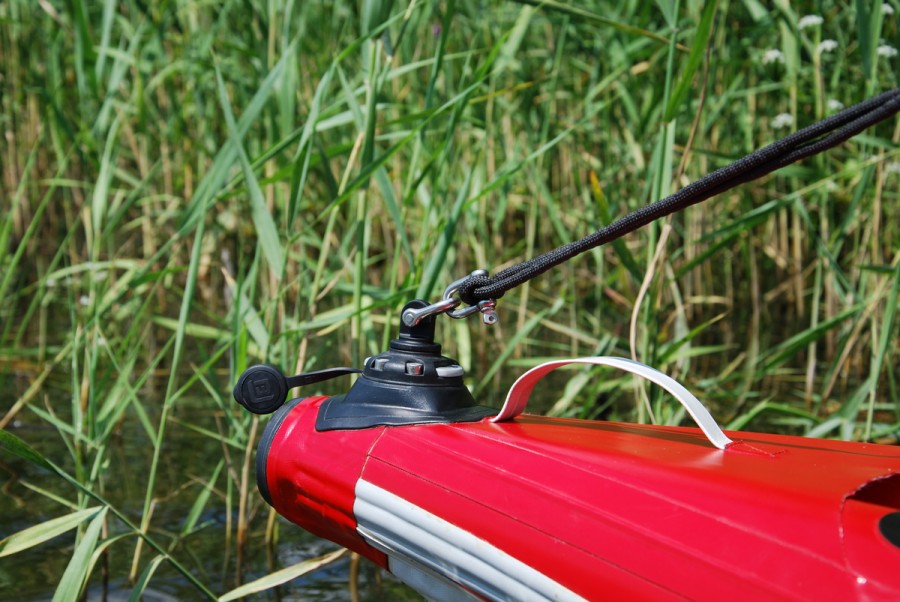

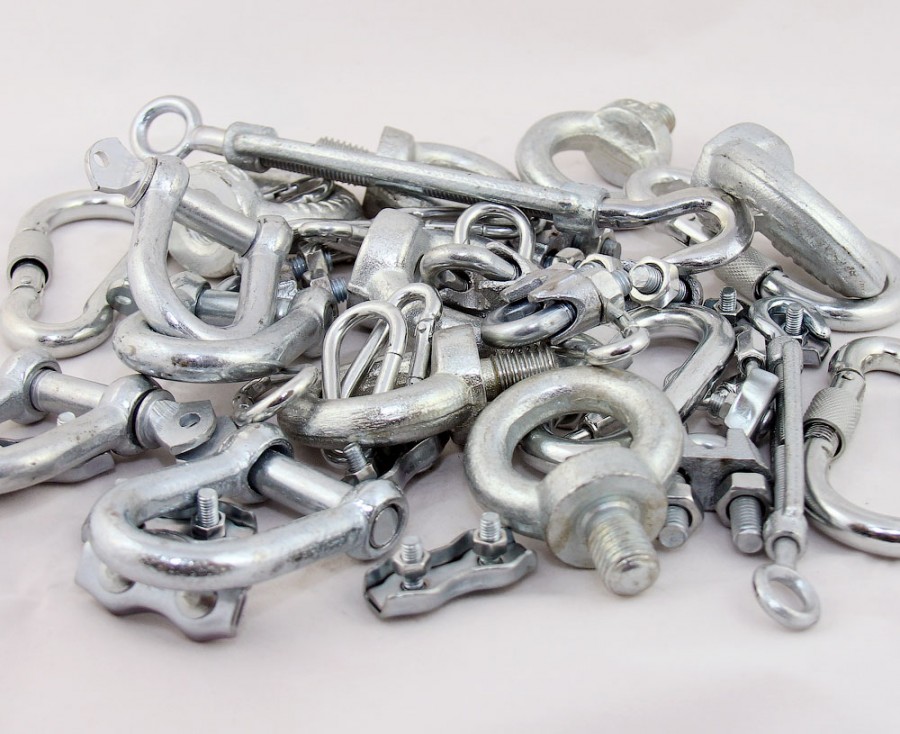

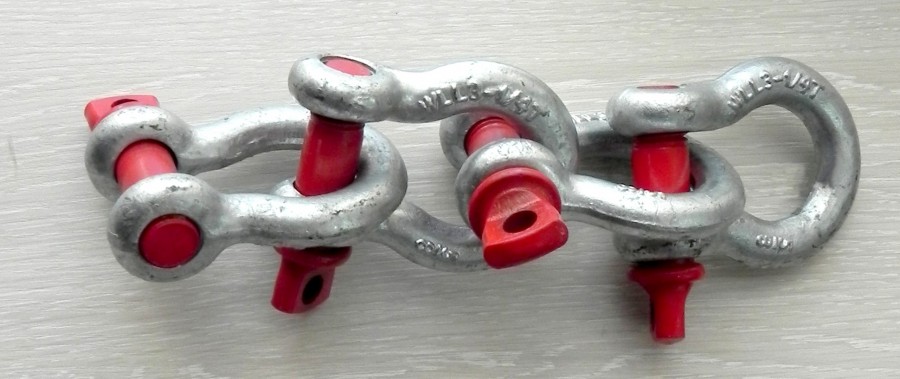

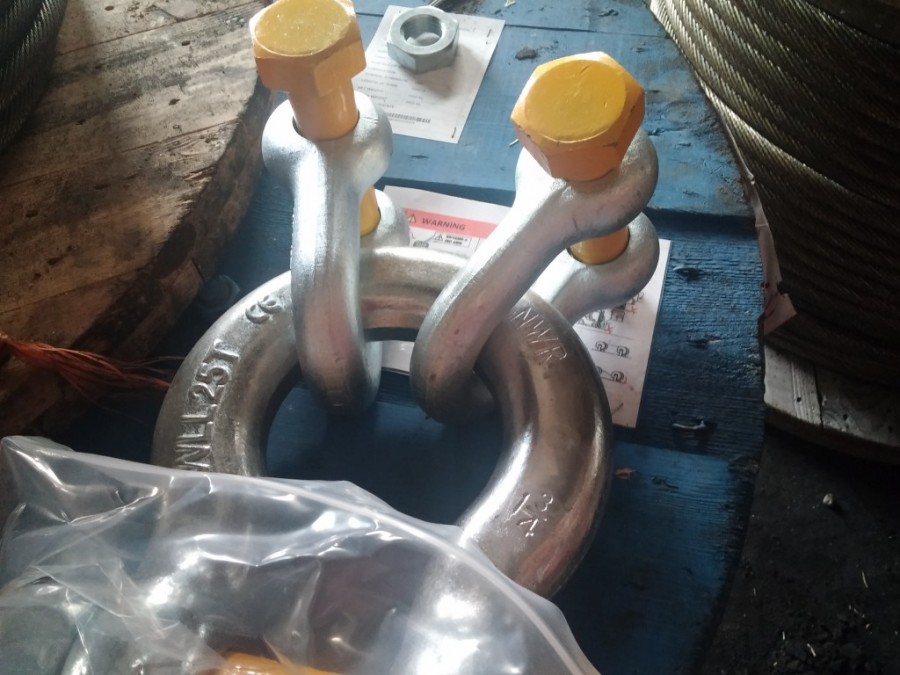

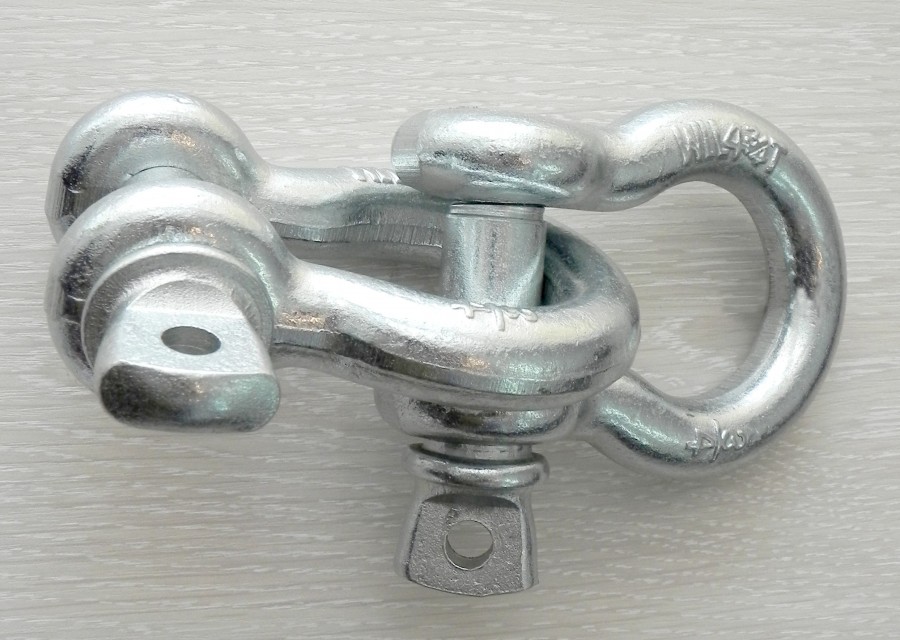

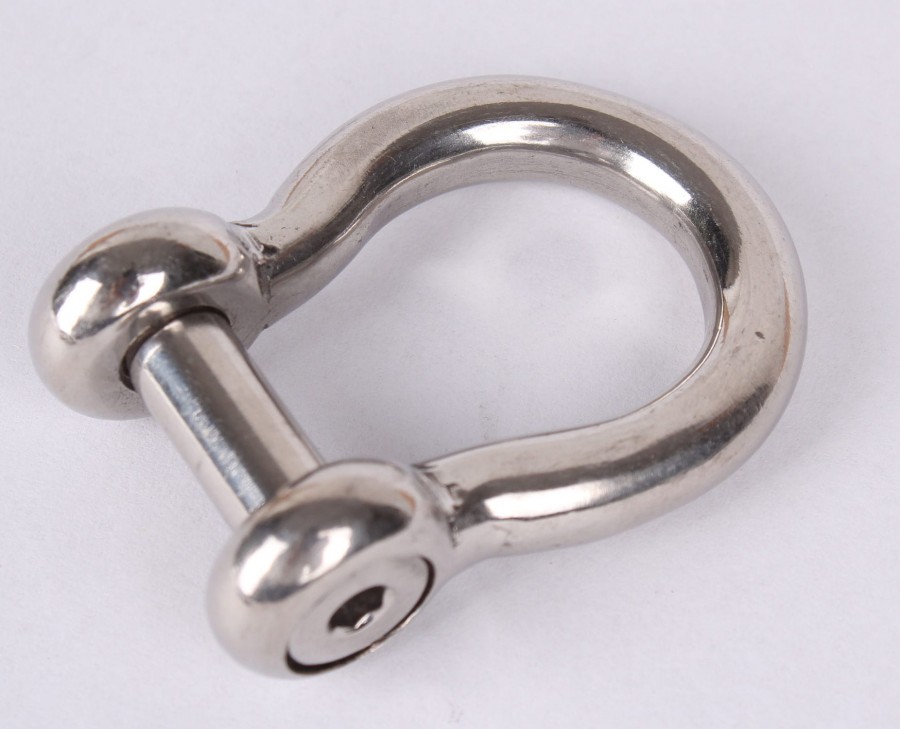

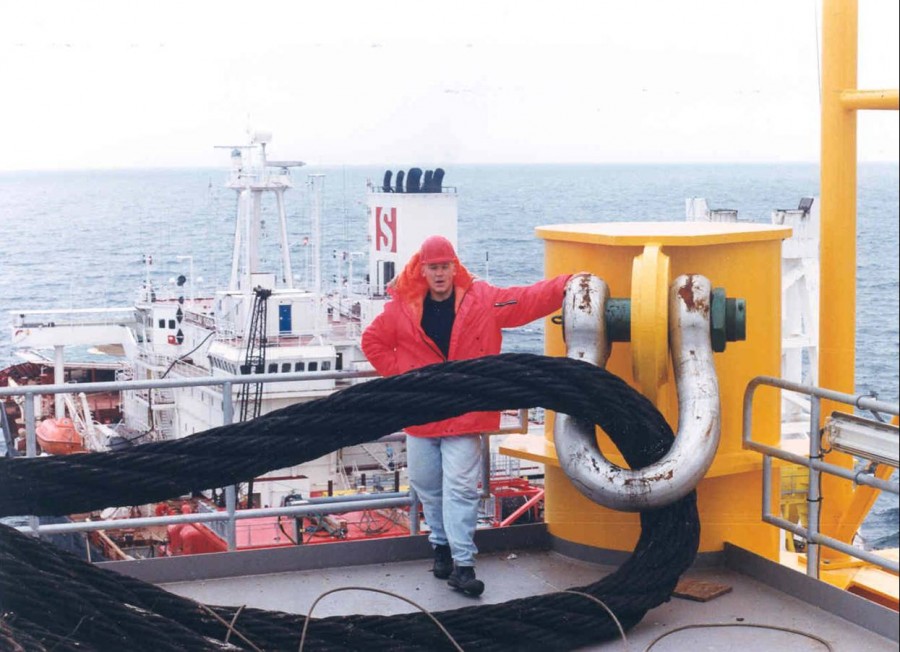

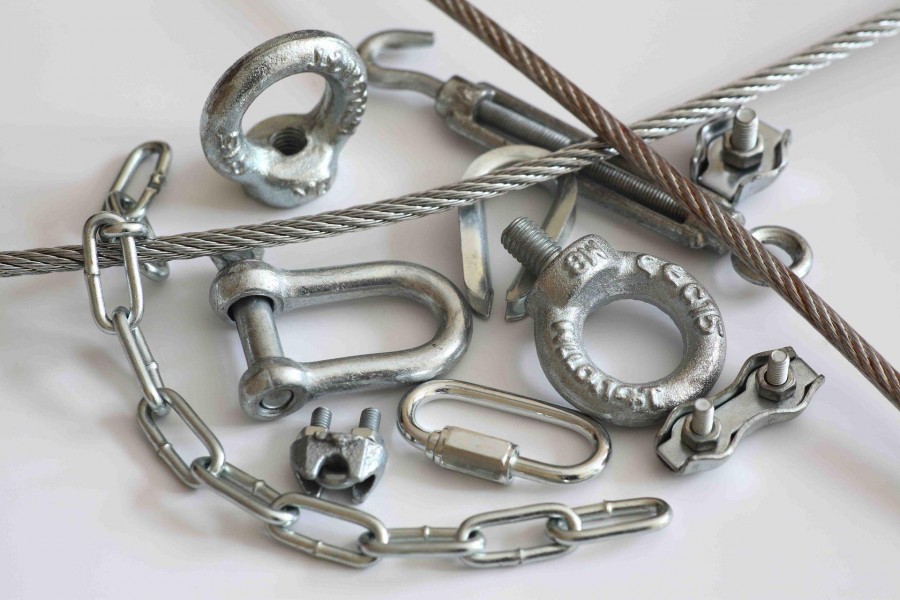

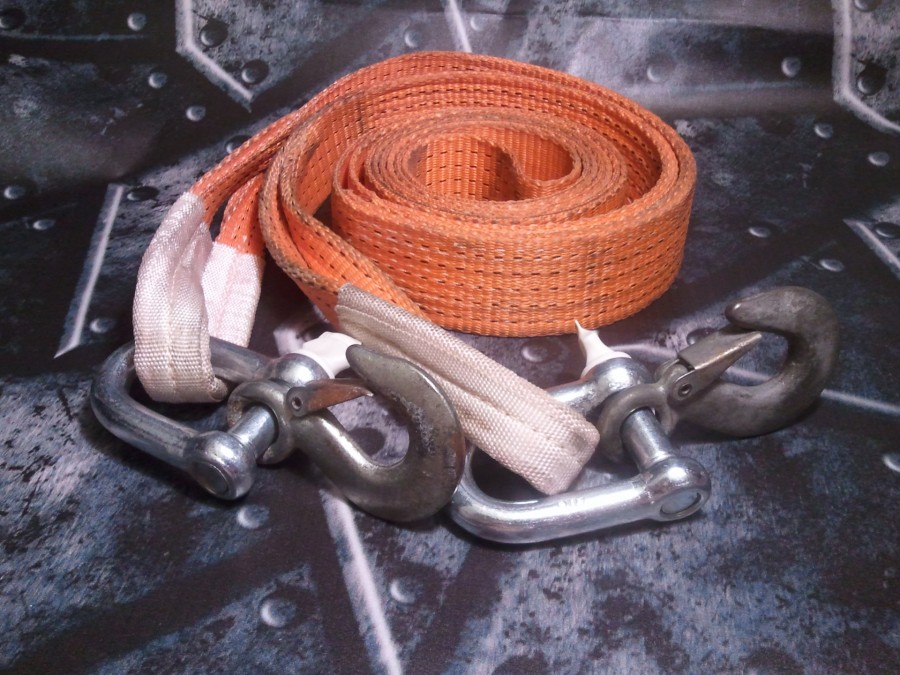

Фото такелажной скобы

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Распорный дюбель
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
