Силумин

Характеристики смесителей из силумина

Этот материал состоит примерно на 90% из алюминия и на 10–15% из кремния (либо, в более сложных сплавах, содержит другие легирующие элементы). Его изобрели в XX веке и, помимо сантехники, использовали в авиационном производстве, а также в кораблестроении и космической сфере промышленной деятельности. Сантехнические устройства из него стали изготавливать относительно недавно.

Благодаря свойствам силумина, кран характеризуется лёгкостью, стойкостью к износу и коррозиеустойчивостью. Кроме того, он отличается пластичностью и простотой в обработке, поэтому существует огромное количество дизайнерских решений таких изделий. На рынке сантехники можно найти силуминовые смесители на любой вкус.

Но есть у них недостатки, причём более весомые, чем достоинства. Это очень маленький срок службы, который занимает не больше года-полутора. После этого пользователи таких смесителей жалуются на протечки и поломки, причём, ремонт в этом случае не спасает: при замене прокладки или заделке трещин течь через небольшое время возникает в другом месте. Поэтому дешевле и эффективнее обойдётся только полная замена устройства.

Кроме того, смесители из силумина очень быстро теряют свой товарный вид, покрываясь царапинами и потёртостями. Внутренняя часть крана довольно быстро покрывается известковым налётом, который может привести к засору.

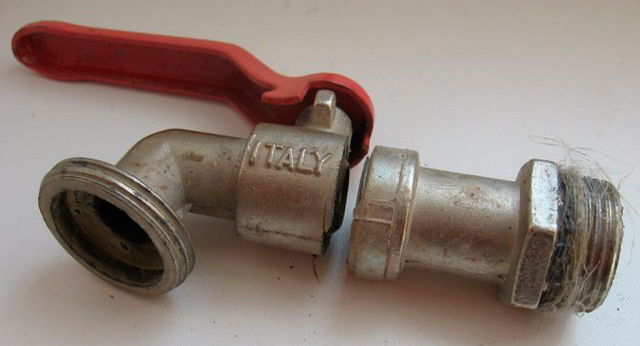

Также силуминовые смесители невероятно хрупкие: их буквально можно сломать голыми руками.

Может возникнуть вопрос — для чего такая сантехника нужна? Обычно краны из силумина покупают для дач, поскольку там ими пользуются не так часто, как в домах, и поэтому они служат дольше. При этом у них, как правило, самая низкая цена из всех материалов.

Марки и их свойства

Силумины выделяются малым удельным весом на фоне остальных сплавов и металлов. Плотность простых силуминов не превышает 2660 кгм3.

Также они отличаются повышенными коррозионностойкими свойствами. Введение дополнительного процента магния и марганца только способствуют повышению этой характеристики.

Добавление меди в состав снижает его устойчивость к образованию коррозии. Так сплав АЛ5, содержащий 1,5% меди, является самой коррозионно-неустойчивой маркой по сравнению со всеми остальными силуминами.

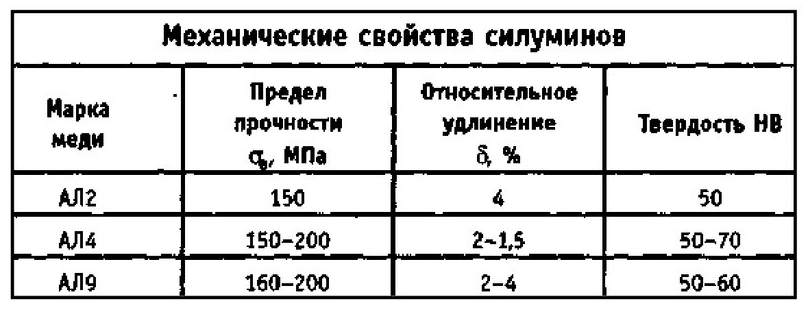

Как уже было сказано выше, двухкомпонентные силумины значительно уступают по прочности легированным. Сплав АЛ2 после модификации имеет предел прочности на растяжение порядка 180 МПа. Предел текучести еще ниже и равен 80 МПа. Среди плюсов данной категории стоит отметить высокую пластичность. Относительное удельное растяжение его составляет 7%.

Также важным достоинством АЛ2 является низкий интервал кристаллизации. По этой причине отливки меньше подвержены к образованию усадочной пористости.

АЛ4 является более прочным силумином и относится к группе термически упрочняемых сплавов. Силумин отличается низким содержанием кремния (до 7%от состава) и повышенными литейными свойствами. Его склонность к усадочной раковине и пористости значительно ниже по сравнению с АЛ2, что позволяет его применять как материал для самых ответственных отливок. Предел прочности на разрыв силумина АЛ4 равен 260 МПа, а предел текучести 200 МПа.

Силумин АЛ9 не упрочняется ни модифицированием, ни искусственным старением. Его только закаливают. В производстве сплав получил широкое применение из-за оптимального соотношения пластичности, литейных характеристик и прочности. АЛ9 разрушаются при нагрузке свыше 200 МПа. Относительное удельное растяжение равно 6%.

АЛ5 не относится к группе жаропрочных сплавов, но превосходит все силумины устойчивостью к термической нагрузке. Предел прочности данной марки составляет 220 МПа. Пластичность его одна из наиболее низких. Относительное удельное растяжение равно 1%. Также, как уже было отмечено выше, наличие меди делает АЛ5 менее устойчивым к воздействию коррозии.

АЛ34 по сравнению со всеми вышеописанными марками имеет наилучшие механические характеристики. Предел прочности на растяжение составляет 330 МПа, что сравнимо со сталью Ст.3. Такая прочность обеспечивается содержанием дополнительного количества бериллия, магния и титана. Отливки из данных сплавов выделяются повышенной герметичностью.

Читать также: Как проверить акб при покупке в магазине

Также стоит отметить, что на механические свойства отливок сильно влияет способ литья. Все вышеперечисленные значения прочности указаны для литья в песчаную форму. При литье в кокиль или под давлением предел прочности и текучести как правило выше на 20-30 единиц. Причина этому более повышенная скорость кристаллизации, которая приводит к размельчению внутренних структур.

Сварка

Ремонт силумина в домашних условиях при помощи аргонодуговой сварки считается наиболее простым способ. Однако все признают, что лучшим решением для ремонта деталей все же будет обратиться к профессионалам, но и самостоятельная сварка также вполне реальна

Важно отметить, что работа аргонодуговой сварки должна осуществляться в среде инертных газов

Чаще всего для достижения этой цели используют непосредственно аргоновый газ, однако в некоторых случаях возможно использование смеси аргона с гелием

Также важно отметить, что после проведения сварочных работ по ремонту деталей из силумина, все сварочные швы необходимо подвергнуть обработке. После этой процедуры швы будут практически незаметны

Применение [ править | править код ]

Применяются для литья деталей в авто-, мото- и авиастроении (напр., картеров, блоков цилиндров, поршней), и для производства бытовой техники (теплообменников, санитарно-технических запорных арматур, мясорубок), в скульптурной технике, в дешёвых электропневматических репликах оружия, иногда изготовляют ключи.

Недостатком силумина является высокая пористость и грубая крупнозернистая эвтектика отливок, что сильно отражается на воспроизводимости (стабильности) прочностных свойств получаемых деталей.

Силуми́н — сплавалюминия с кремнием. Химический состав — 4-22 % Si, основа — Al, незначительное количество примесей Fe, Cu, Mn, Ca, Ti, Zn, и некоторых других.

Лучшими литейными свойствами обладают сплавы Аl-Si (силумины). Высокая жидкотекучесть, малая усадка, отсутствие или низкая склонность к образованию горячих трещин и хорошая герметичность силуминов объясняются наличием большого количества эвтектики в структуре этих сплавов.

Плотность большинства силуминов 2650 кг/м3, т.е. меньше плотности чистого алюминия (2700 кг/м3). Они хорошо свариваются. Механические свойства зависят от химического состава, технологии изготовления (модифицирования, способа литья и т.д.), а также термической обработки. В двойных силуминах с увеличением содержания кремния до эвтектического состава снижается пластичность и повышается прочность. Появление в структуре сплавов крупных кристаллов первичного кремния вызывает снижение прочности и пластичности . Несмотря на увеличение растворимости кремния в алюминии от 0,05% при 200°С до 1,65% при эвтектической температуре, двойные сплавы не упрочняются термической обработкой. Это объясняется высокой скоростью распада твердого раствора, который частично происходит уже при закалке, а также большой склонностью к коагуляции стабильных выделений кремния. Единственным способом повышения механических свойств этих сплавов является измельчение структуры путем модифицирования.

Читать также: Тмнс 12 технические характеристики

АК##@@, где А — алюминий, К — кремний, ## — процентное содержание кремния в сплаве, @@ — другие химические элементы, содержащиеся в сплаве (если имеются). Встречается другая маркировка: АЛ##, где АЛ — алюминий литейный, ## — номер сплава.

В настоящее время практически во всех отраслях используется сплав из алюминия. Его применяют всюду, начиная от производства посуды, и до изготовления запчастей для автомобилей.

Свойства силумина

Силумин имеет свойства, которые сделали его очень популярным материалом на современном рынке. Он достаточно прочен и надёжен, а невысокая стоимость и удобство изготовления сложных элементов, часто делают этот материал незаменимым. Рассмотрим более подробно его свойства.

Химические свойства

Силуминовый сплав схож по своим химическим свойствам с чистым алюминием, всё зависит лишь от количества примесей. Например, в отличии от дюралюминия силумин не подвержен коррозии в условиях повышенной влажности, в том числе и морской воде.

Физические свойства

Силумин по своим физическим свойствам часто сравнивают с нержавейкой, но при этом он гораздо легче. Сплав обладает следующими физическими свойствами:

• прочность материала мало уступает стальным аналогам. Добиться соотношения небольшого веса и высокой прочности становится возможным более низкой по сравнению со сталью плотностью сплава;
• внешне силумин очень похож на чистый алюминий, цвет изделий – серый, а в разрезе – серебристый;
• материал обладает высокой текучестью, что позволяет изготавливать из него изделия сложной формы;
• температура плавления силумина – относительно невысокая, и составляет около 700 °С;
• вместе с отличной прочностью, силумин имеет высокую хрупкость;
• силумин не магнитится.

Механические свойства

Механические свойства напрямую зависят от химического состава сплава, и процесса его изготовления. Главными механическими характеристиками силумина можно считать:

• хрупкость, при обработке материал может крошиться;
• высокая плотность;
• невысокая микротвёрдость.

Литейные свойства

Алюминиево-кремниевые сплавы отлично подходят для изготовления литых изделий. При этом, материал обладает высокой удельной прочностью, небольшим весом и устойчивостью к коррозии. Дополнительным преимуществом является невысокая стоимость готового изделия.

Несмотря на явные преимущества у силумина есть и недостаток – повышенная газовая пористость, однако современные технологические процессы дают возможность устранить эту особенность в процессе литья.

Силумины в стандартах EN 1676 и EN 1706

Химический состав литейных алюминиевых сплавов задают два европейских стандарта:

• EN 1676 — для литейных алюминиевых сплавов в чушках и
• EN 1706 — для литейных алюминиевых сплавов в отливках .

Основные эвтектические силумины по стандартам EN 1676 и EN 1706 представлены на рисунке 1. В стандартах EN 1676 и EN 1706 и к цифровому обозначению, и к химическому обозначению сплава добавляются «приставки» EN AB- и EN AC-, соответственно. Например, для сплава 44200 это выглядит так: EN AB-44200 и EN AC-44200; EN AB-Al Si12(a) и EN AC Al Si12(a).

Рисунок 1 – Химический состав эвтектических силуминов по EN 1676 и EN 1706 (для увеличения – кликнуть по картинке)

Эти стандарты разрешают очень широкий интервал главного легирующего элемента кремния — от 10,5 до 13 %. Практический интервал содержания кремния составляет от 12,5 до 13,5 %, а также слегка доэвтектический интервал от 10,5 до 11,2 %

Важно, что сплавы из этих двух интервалов проявляют совершенно различное поведение при затвердевании. При промежуточном интервале содержания кремния от 11,5 до 12,5 % существует большой риск образования усадочной пористости

Поэтому применение сплавов в этом интервале не рекомендуется.

Что такое силумин и как его варить

Кремний – это один из основных легирующих элементов, который используется в сплавах из алюминия, то есть силуминах. Как правило, силумины содержат в своем составе от 5 до 14% силиция, что на несколько процентов больше или меньше концентрации эвтектики.

Сплавы из алюминия имеют важные свойства, которые с трудом или практически не достигаются в других сплавах. Среди таких свойств стоит отметить жидкотекучесть и свариваемость. Также сплавы алюминия имеют малую усадку при литье, из-за чего низкой становится их склонность к образованию трещин усадки. Силумины из-за малого различия по возможностям растворения кремния при разных температурах практически не становятся более прочными с помощью термической обработки, поэтому важным методом повышения его механических свойств является модифицирование. Модифицирование производят с помощью обработки жидкого силумина небольшим количеством натрия или с использованием солей натрия. Благодаря модифицированию происходит измельчение частичек эвтектической смеси, что связывают со способностями натрия обволакивать образованные зародыши кремния, а также тормозить их рост.

Помимо этого при модифицировании отмечается небольшое переохлаждение, которое соответствует протеканию эвтектического превращения и таким образом эвтектическая концентрация сдвигается вправо. Выходит, что заэвтектические сплавы, которые лежат правее относительно эвтектической точки, после прохождения процесса модифицирования оказываются доэвтектическими. Структура сплава алюминия после модификации оказывается состоящей из избыточных кристаллов твердого раствора, а также имеет такие качества, как дисперсия и практически точечную эвтектику.

Обладая литейными свойствами, силумины нередко являются основным материалом для создания технологичных и высокопрочных литейных сплавов из алюминия, которые иногда подвергаются термической обработке для повышения прочности. Создавая такие сплавы, используется дополнительное легирование силуминов для образования в их структуре новых фаз, которые способны приводить к повышению прочности во время термической обработки. Такими элементами является магний, медь и марганец. В основании такого легирования на сегодняшний день созданы и интенсивно применяются литейные сплавы из алюминия.

Прочность таких сплавов после прокалки и старения становится больше 200 – 230 МПа. Данный эффект упрочнения сплавов при закалке и старении можно объяснить образованием при старении зон Гинье-Престона, а также промежуточных фаз сложного состава, который отличается по составу и кристаллической решетке от равновесной им.

Сваривание силумина производится с помощью аргонодуговой сварки с использованием таких присадочных материалов, как АК5 и АК6.

Сварка алюминия и меди Электроды для аргонной сварки

Силумин: описание, ключевые особенности, применение

Материал представляет собой сплав, состоящий из алюминия с кремнием. Также в силумине, в зависимости от марки, может присутствовать небольшое количество добавок железа, меди, калия, цинка, титана и других элементов. Все марки силуминов характеризуются высокими литейными свойствами благодаря малой усадке, значительной жидкотекучести и простотой сваривания. В процессе производства силумина методом литья не образуются трещины. Сплав демонстрирует высокую стойкость к коррозии, достаточную прочность и износостойкость. Учитывая незначительное различие в растворимости кремния, входящего в состав, при низких и высоких температурах сплавы малопригодны для упрочнения методом термообработки. По данной причине свойства силумина принято повышать методом модифицирования.

Модифицирование представляет собой обработку жидкого сплава незначительным количеством натрия либо натриевыми солями. Этот процесс обеспечивает уменьшение частиц эвтектической смеси благодаря способности компонента обволакивать кремниевые кристаллы, препятствуя их росту.

Благодаря низкой стоимости, сочетающейся с технологичностью, силуминовые сплавы чрезвычайно широко применяются при производстве самых разных деталей, начиная от компонентов бытовой техники и заканчивая узлами, применяемыми в авто- и самолетостроении.

Ниже представлены некоторые марки силуминов, выпускаемые нашим предприятием

Обращаем внимание, что список далеко не полный. Кроме того, по согласованию с заказчиком, мы изготовляем сплавы и нестандартных химсоставов

Марка	Форма	Состав	Маркировка	Стандарт
АК7	Вафельный слиток Размер 400*200*40 мм	Al-87,6-93,6% Si 6-8%	Полоса белая, Полоса красная	ГОСТ 1583-93 ТУ Заказчика
АК8	Вафельный слиток Размер 400*200*40 мм Вес 5-7 кг	Al-основа Cu-3,9-5 % Si-0,5-1,2% Mg-0,2-0,8%	ГОСТ 1583-93 ENAW-AlCu4SiMg ТУ Заказчика
АК9	Вафельный слиток Размер 400*200*40 мм Вес 5-7 кг	Al-основа Si-8-11 % Mn-0,2-0,5% Mg-0,2-0,4%	Полоса белая, Полоса желтая	ГОСТ 1583-93 GAlSi9Mg ТУ Заказчика
АК12	Вафельный слиток Размер 400*200*40 мм Вес 5-7 кг	Al-84,3-90 % Si 10-13%	Полоса белая, Полоса зеленая Полоса зеленая	ГОСТ 1583-93 ТУ Заказчика G-AlSi12

Примеси, изменение химсостава — по согласованию сторон

Силумин

В список продукции, выпускаемой «Орион-Спецсплав-Гатчина», входят сплавы различного состава и назначения. Наряду с прочими товарами, в компании всегда возможно купить силумин различный марок: АК4М4, АК5М2, АКМ4, АК6М2, АК7, АК7пч, АК8М3, АК9, АК9М2, АК10М2Н, АК12, АК12ж и другие. Мы располагаем современными производственными мощностями; при производстве силумина используется высококлассное сырье и оборудование, обеспечивающее соблюдение требований технологического процесса. Наша компания является постоянным поставщиком ряда крупных предприятий, находящихся как в России, так и за рубежом.

Свойства нормальных силуминов

Первая группа силуминов из алюминия – это эвтектические. Их прочностные параметры довольно малые, однако преимущество этого типа в другом. Она обладают отличными литейными параметрами. Материалы из такого сплава применяются в литье тонкостных изделий, которые в будущем будут применяться в среде повышенной вибрации или под действием ударных нагрузок.

Также важно отметить, что при литье этой группы сплавов, к ней могут быть предъявлены такие требования, как удлинение микроструктуры. Чтобы выполнить это требование, необходимо при операции литья в кокиль или же в форму модифицировать силумин натрием

Читать также: Лебедка из болгарки своими руками

Также важно отметить, что высокой устойчивостью к воздействию на сплав агрессивной среды обладают только те, которые характеризуются высокой чистотой состава. Другими словами, в таких материалах должно быть минимальное содержание разнообразных примесей, таких как железо и прочие

Достоинства и недостатки аргонодуговой сварки силумина

• в отличие от других методов восстановления деталей из силумина, при дуговом в атмосфере аргона получают более прочные соединения;
• режим формирования шва – скоростной, сварка не отнимает много времени;
• не нужно предварительно прогревать детали и электрод;
• отработанная технология по силам начинающим;
• направленная дуга не перегревает деталь, она не деформируется.

• работы нельзя проводить на открытом пространстве, в закрытых помещениях необходимо избегать сквозняков, чтобы облако аргона оставалось над рабочей зоной;
• сложно сразу подобрать режим сварки;
• при работе с толстостенным металлом нужно продумывать способ теплоотведения;
• необходимо иметь специальное оборудование.

Тем, кто регулярно занимается ремонтными работами, недостатки аргоновой сварки не мешают создавать качественные и надежные соединения.

Химические свойства

Несмотря на то, что к этой группе относят сплавы алюминия и кремния, следует отметить, что силумин может содержать в малом количестве множество других элементов. Состав сплава напрямую влияет на характеристики готовых изделий. Главное условие для причисления сплава к силуминам заключается в процентном соотношении кремния. Он должен составлять от 10% до 15%.

Свойства силумина отличаются в зависимости от типа алюминиевого сплава. Различают два типа металлов этой группы:

• нормальные силумины;
• износостойкие.

Нормальная группа отличается содержанием кремния в районе 12%. Прочность сплавов этой группы находится не на высоком уровне, но они имеют другие преимущества. В первую очередь – простота обработки и отличные литейные свойства. Отсутствие различных примесей делает этот тип силумина нейтральным к воздействию агрессивной среды и различных химических веществ.

Микроструктура силумина

Износостойкие сплавы содержат в составе около 20% кремния. Такой состав придает силумину повышенную прочность, значительно превышающую прочность алюминия. Но обработка изделий из этого сплава более сложная и требует приложения больших усилий.

Характеризуя химические свойства силумина, следует отметить, что они практически не отличаются от свойств алюминия. Лишь немного изменяются в зависимости от процентного соотношения различных добавок. В первую очередь, добавления кремния к алюминию напрямую влияет на физические свойства.

Применение

Низкая стоимость в сочетании с технологичностью дает возможность сплав силумин, в состав которого входят алюминий с кремнием, широко применять в народном хозяйстве:

• машиностроении – поршни, детали для корпуса, цилиндры, двигатели;
• авиастроении – блоки цилиндров, поршни для охлаждения, авиационные узлы;
• оружейном деле – коробки для стволов, узлы для пневматических винтовок;
• газотурбинном оборудовании – генераторы, теплообменники;
• изготовлении бытовых приборов – кастрюли, сковородки, казаны, коптильни;
• скульптурной технике.

В составе силумина (сплава) могут присутствовать добавки цинка, титана, железа, калия, меди в небольших количествах. Все его марки обладают значительными литейными качествами, жидкотекучестью, и просто свариваются. Сплаву присущи износостойкость и прочность, но он является хрупким материалом. Изделия из силумина выдерживают большую нагрузку, но при падении могут расколоться. В этом заключается главный недостаток материала.

Применение

Повышенный производственный интерес к силумину обусловлен главным образом обладанием такими свойствами как высокая жидкотекучесть, низкий удельный вес и низкой склонностью к образованию усадочных раковин.

По этим причинам силумин активно применяется в следующих сферах:

• В самолетостроении силумин марок АЛ2 используется при изготовлении деталей, не подверженных механическим и термическим нагрузкам. Из АЛ9 и АЛ34 производят узлы более ответственного назначения. В частности, сюда относятся поршни галлейного охлаждения, насосы и прочее.
• В судостроении силумин применяется в качестве обшивки стальных и чугунных конструкций. Возможно это благодаря устойчивости силумина к агрессивному воздействию морской воды.
• В космической отрасли сплавы силумина используются в производстве приборов, детали которых требуют от материала наличие низкого коэффициента линейного расширения и низкого значения плотности.- В автомобилестроении активно применяется силумин АЛ34 для изготовления картеров двигателей внутреннего сгорания и других корпусных деталей, работающих при большом внутреннем давлении.
• Силумин служит материалом для изготовления фитингов трубопровода. Смесители, переходники, ниппеля, накидные гайка — это неполный список деталей, где используются сплавы силумина.

Физические свойства

Такой сплав как силумин по физическим свойствам очень часто сравнивают с нержавеющей сталью. Но он значительно легче стали, что является главным его достоинством. Несмотря на низкий вес, прочность силумина не уступает стали и другим металлам-аналогам. Как и алюминий, этот сплав не поддается коррозии   этому способствует защитная пленка, которая образуется из оксидных соединений. Такая пленка образуется на поверхности при малейших повреждения путем взаимодействия кислорода и молекул алюминия.

Цвет силумина серый, при разрезе серебристый, очень сильно напоминает цвет алюминия.

Декоративные элементы из силумина

Легкий вес сплава при высокой прочности возможен благодаря низкой плотности состава, которая значительно ниже чем у стали. Учитывая вышеизложенные преимущества, применение силумина на сегодняшний день предпочтительней применению стали. Учитывая относительно низкую стоимость сплава, силумин используется для производства дешевой бытовой техники, которая часто не уступает в надежности дорогим аналогам.

Его преимуществом также является пластичность. Благодаря этому он подходит для литься сложных форм, требующих равномерного распределения металла и прочной структуры. Литье в данном случае требует меньше усилий, что делает производство экономичнее.

Следует отметить, что физические свойства напрямую зависят от количества примесей. К таким относятся магний и марганец, которые добавляют целенаправленно. Или же цинк, кальций и железо, от которых просто не избавляются на производстве. Поэтому качество силумина может отличатся даже при одинаковой маркировке — оно зависит от технологии производства и добросовестности производителя.

К физически свойствам также относиться повышенная износостойкость. Изделия из этого вещества отличаются устойчивостью к механическим нагрузкам и длительным сроком эксплуатации.

Силуминовая головка блока ДВС

К недостатком материала можно отнести хрупкость. Изделия обладают повышенным уровнем прочности, но при превышении этого порога они могут треснуть. Их можно отремонтировать, для чего используют либо эпоксидный клей, либо сварку

Но сварочные работы следует проводить с осторожностью, чтобы не расплавить изделие. Обычно используют аргон с припоями для сварки алюминия

Общие сведения

Люди, не знающие о сплавах металлов, вряд ли понимают, что такое силумин. Силумин представляет собой смесь, в состав которой входит алюминий и кремний. Дополнительным компонентом, входящим в состав сплава, является кремний. Его может содержаться 4–22%. Остальную часть занимает алюминий. Материал силумин может дополняться различными вкраплениями других металлов.

Химические и физические свойства

Основные свойства силумина напрямую зависят от его состава. От посторонних вкраплений и процентного содержания кремния, меняются характеристики сплава. Химические и физические свойства:

1. Температура плавления силумина — 580 градусов.
2. Плотность — 3гр/см3.
3. Прочность силумина — это свойство определяет устойчивость сплава к активной эксплуатации и коррозийным процессам. На поверхности смеси образуется оксидная плёнка, которая защищает материал от воздействия факторов окружающей среды.
4. Пластичность сплава. Этот показатель отвечает за литейные свойства материала. У любого металла существует предел текучести.

Ключевые преимущества сплава, которые выделяют покупатели продукции силумина — это невысокая стоимость, износоустойчивость и малый относительный вес.

Маркировка

Силумин маркируется согласно международной системе ИСО, в которой устанавливаются определённые требования для сплавов:

1. АК 15 — буква «А» обозначает алюминий, а «К» — кремний. Цифра, указанная после аббревиатуры, обозначает процентное содержание дополнительного компонента.
2. АЛ 9 — буква «А» обозначает алюминий, а «Л» — литий. Как и в первом случае, цифра после аббревиатуры это процент дополнительного материала в составе сплава.

Алюминиевые сплавы

Алюминиевые сплавы по способу изготовления из них изделий делят на две группы: 1) деформируемые (имеют высокую пластичность в нагретом состоянии), 2) литейные (имеют хорошую жидкотекучесть).

Такое деление отражает основные технологические свойства сплавов. Для получения этих свойств в алюминий вводят разные легирующие элементы и в неодинаковом количестве.

Сырьем для получения сплавов обоего типа являются не только технически чистый алюминий, но также и двойные сплавы алюминия с кремнием, которые содержат 10-13 % Si, и немного отличаются друг от друга количеством примесей железа, кальция, титана и марганца. Общее содержание примесей в них 0.5-1.7 %. Эти сплавы называют силуминами. Для получения деформируемых сплавов в алюминий вводят в основном растворимые в нем легирующие элементы в количестве, не превышающем предел их растворимости при высокой температуре. Деформируемые сплавы при нагреве под обработку давлением должны иметь гомогенную структуру твердого раствора, обеспечивающую наибольшую пластичность и наименьшую прочность. Это и обусловливает их хорошую обрабатываемость давлением.

Основными легирующими элементами в различных деформируемых сплавах является медь, магний, марганец и цинк, кроме того, в сравнительно небольших количествах вводят также кремний, железо, никель и некоторые другие элементы.

Рениевая кислота

Укажите в заявке необходимое количество рениевой кислоты!

Рениевая кислота — это одноосновная неорганическая кислота, которую также называют метарениевой кислотой. Соли рениевой кислоты называются перренатами.

Химические свойства

Рениевая кислота существует только в водном растворе, максимальная концентрация вещества — 70%. Кислота в водном растворе представляет собой бесцветную жидкость, которая при хорошем освещении может иметь желтый оттенок. Относится к сильным кислотам (имеет окислительные свойства), активно взаимодействует с металлами, неметаллами, солями, оксидами, участвует в обменных реакциях с кислотами и щелочами. Молярная масса кислоты — 251,4 г/моль, плотность 3,1 г/куб. см.

Токсичность

Рениевая кислота относится к первому классу опасности (опасное вещество). Хранить вещество следует в стеклянной герметичной емкости, перевозить на специализированном транспорте, работать следует в индивидуальных средствах защиты (защитный костюм, перчатки, очки), так как при попадании на кожные покровы концентрированная кислота вызывает химические ожоги, которые долго не заживают.

Получение

Рениевую кислоту получают посредством действия на металлический рений или оксид рения +4 концентрированной серной кислотой (побочными продуктами реакции являются сернистый газ и вода), также вещество можно получить действием концентрированной перекиси водорода на рений или оксид рения +4. Более сложные химические реакции (длительные по времени) — получение кислоты окислением оксида рения +4 хлором или гидролизом оксида рения +7 (химическая реакция взаимодействия с водой).

Применение

Кислота используется для создания биметаллических катализаторов, которые в свою очередь применяются для получения чистых солей интерметаллических соединений. Кислота применяется в металлургии для получения особенно чистых концентрированных редкоземельных металлов. Возможно применение вещества в аналитической химии в качестве реагента присутствия солей тяжелых металлов в растворе (в растворе образуются хлопьевидный осадок перренатов).
