Основные нюансы прокладки отопления
Наиболее популярным способом обогрева помещений считается применение магистрального газа, поскольку его стоимость является невысокой, а также он является доступным ресурсом. Также допускается применение газового котла для формирования автономного отопления в частном доме.
Если использовать для дома газ невозможно, то подходят твердотопливные котлы. которые работают от угля или дров.
Отличным решением для совершенно любого дома считается применение не только обычного отопления, которое предполагает расположение батареи под окном, но и комбинация такой конструкции с теплым полом. В этом случае обеспечивается равномерный обогрев помещения.
Ведь именно тепло от пола формирует комфортные условия для жизни. Такая комбинированная система отопления будет приятной для каждого пользователя, а создается она несложно
От батареи тепло поднимается вверх, но ведь люди ходят по полу, поэтому важно первоначально подогреть именно его
Но удалять сами радиаторы, естественно, считается неприемлемым, поскольку именно за счет них обеспечивается быстрый, равномерный и эффективный обогрев конкретного помещения. Поэтому лучше всего устанавливать теплые полы плюс радиаторы отопления.
При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру. а также выбирать давление в трубопроводе. Поэтому никогда не будет скачков температуры или иных проблем в системе.
Для грамотного и качественного подключения важно правильно выбрать материалы для работы. Нужны сами трубы, батареи и наличие походящего котла для подогрева воды, который может работать от разного вида топлива
Лучше всего предварительно:
создать проект подключения
чтобы учесть все возможные нюансы и проблемы данной работы, причем схема должна постоянно применяться во время самих работ;
если будут располагаться радиаторы отопления в полу, то важно правильно выбрать напольные покрытия. которые смогут выдерживать воздействие высокой температуры;
внутрипольные радиаторы должны обладать оптимальными размерами и высокой надежностью
чтобы под полом не возникало протечек или иных проблем.
Можно ли сделать теплый пол от батареи – законно подключение или нет?
В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.
Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:
- Если в квартире двухтрубная схема подключения батарей;
- При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
- при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.
Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.
Что такое совмещенное отопление
Комбинированной (смешанной) называют такую систему отопления, в которой присутствуют как традиционные высокотемпературные (обычные радиаторы, конвекторы), так и низкотемпературные (теплые полы, реже — теплые стены) нагревательные приборы.
Водяные полы в совмещенной системе подключают двумя способами:
- К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
- Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, водяные полы можно использовать независимо от радиаторов. Это может быть необходимо для небольшого подогрева комнаты, кода батареи уже отключены, например, в осенне-весенний период.
1 этаж — теплый пол, 2 этаж — радиаторы
Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

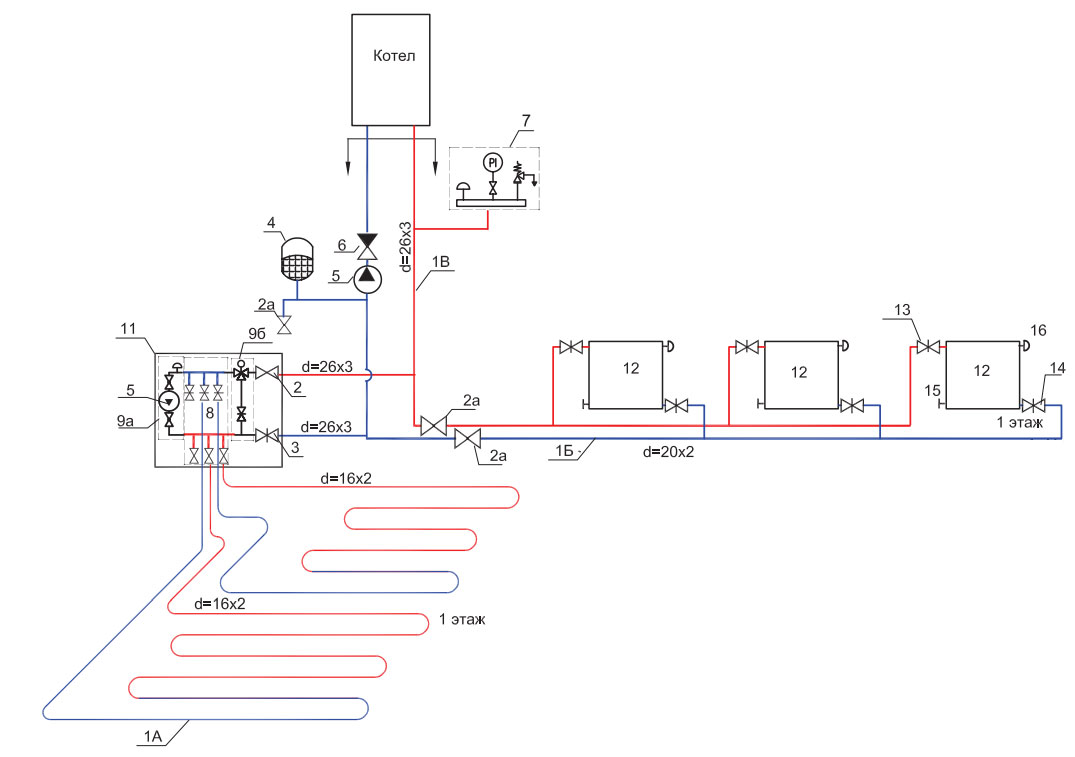

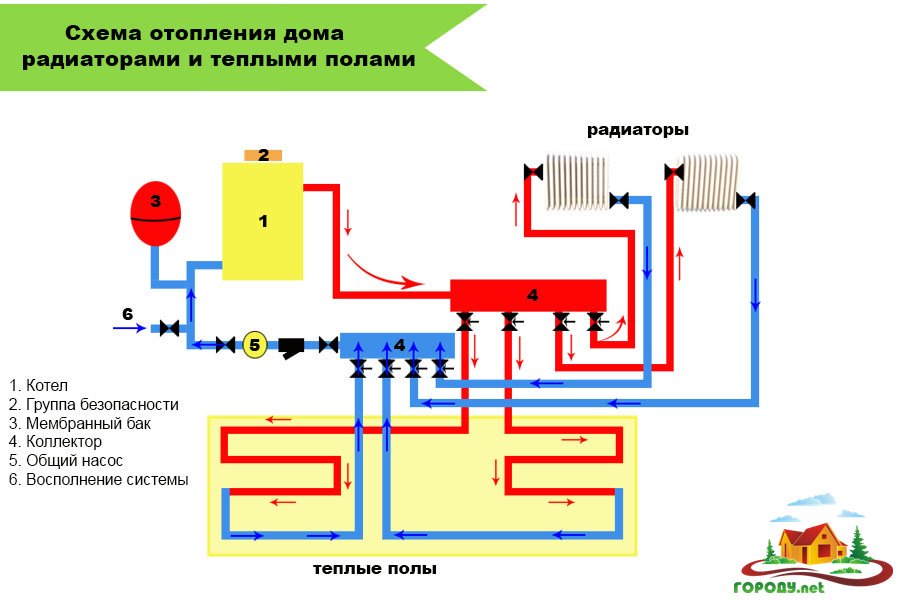

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение
По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.
Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.
Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

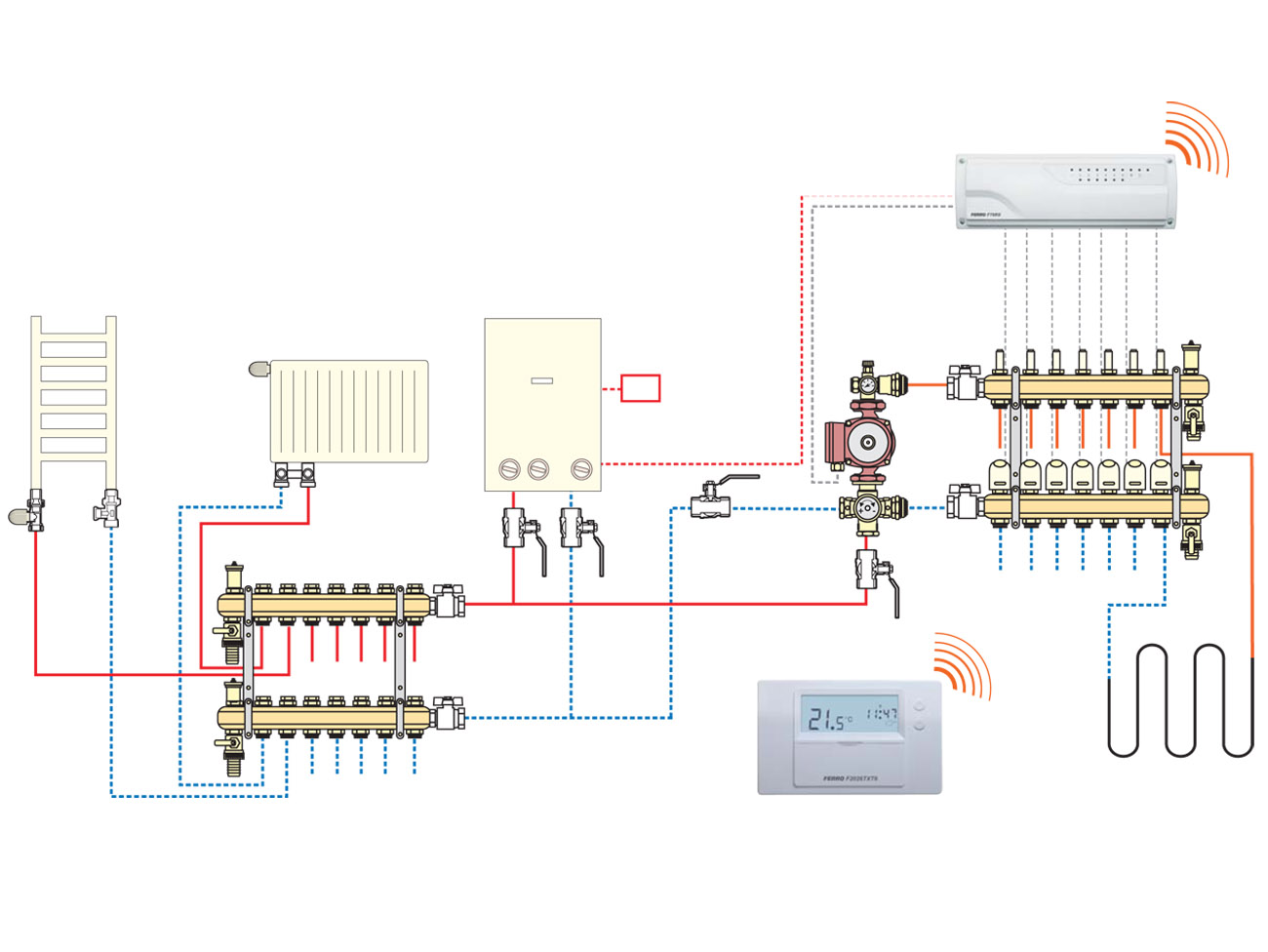

Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Возможные способы укладки контура
Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.
Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен
Змейка
Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.
При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.
Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей
Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.
Улитка или спираль
Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.
Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости
У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.
Какой способ укладки стоит выбрать
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Шаг укладки
Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.
Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.
Выбираем отопительный котел
Если в регионе проходит газовая магистраль, то вопрос о топливе для котла просто не стоит – газовые агрегаты будут и доступны, и экономичны. К тому же, газ в любом случае обойдется дешевле электричества или твердого топлива. Тем не менее, если населенный пункт не газифицирован, то единственным выходом будет твердотопливный или жидкотопливный агрегат.
Газовые комбинированные котлы, которые могут функционировать, в том числе, и на сжиженном газе (нужно заменить форсунку), могут стать хорошим вариантом при перебоях с газоснабжением. Однако сам по себе сжиженный газ применять нецелесообразно, поскольку он достаточно дорогой и расходуется быстро.
При условии закупки солярки по оптовым ценам и большими партиями, вполне логично было бы приобрести жидкотопливный котел. Он вполне способен обогреть дом большой площади. Во всех остальных случаях оптимальным вариантом будет подключение теплого пола и радиаторов к котлу на твердом топливе – угле, дровах, пеллетах.
Обратите внимание, что разрабатывая схему подключения теплых полов и батарей, стоит учесть, что более эффективным и экономичным является именно обогрев пола. Тем не менее, не нужно думать, что от радиаторов нет никакого толку
Эти приспособления способствуют сохранению тепла внутри дома и препятствуют его утрате сквозь оконные проемы, двери и холодные стены. Поэтому грамотно составленный проект и подобранные компоненты, а также разумный контроль позволит создать эффективную и вместе с тем экономную систему отопления.
Установка теплого пола
Заранее продумайте финишное покрытие, которое ляжет на теплый пол
Выбрав в качестве дополнительной обогревательной системы теплый пол, следует приступать к его монтажу. Если вы устанавливаете вспомогательную отопительную систему в новом доме, то «пирог» теплого пола монтируется на перекрытие, если же при ремонте помещения, то – финишное покрытие. При этом некоторый слой стяжки необходимо будет снять.
Перед тем, как укладывать нагревательные элементы (трубы, кабель или маты), необходимо поверх стяжки проложить тонкий слой (2 см) пенополистирола, материала который не даст теплу уходить в пол. Только после этого можно приступать к укладке нагревательного элемента. О том, как уложить водяно пол, смотрите в этом видео:
При монтаже теплых электрических полов в один уровень с кабелем или матами размещают термодатчик, и только потом осуществляют заливку цементной стяжкой.
После застывания стяжки и организации финишного покрытия следует приступать к коммутации дополнительной отопительной системы.
Схема выводов электрических теплых полов составлена таким образом, что настил подключаются к терморегулятору, с которого силовой кабель уходит в распределительный щит, где защищается отдельным автоматическим выключателем.
Контуры водяного теплого пола подсоединяются к коллектору (вмонтированного в стену). Для организации качественного отопления рекомендуется в одном помещении все контуры водяного теплого пола делать одинаковой длины.
Схема отопления с теплым полом и радиаторами
Ознакомившись с разновидностями теплых полов и узнав все нюансы данных устройств обогрева, стоит определяться с выбором. Это решение должен принимать каждый хозяин, учитывая требования к монтажу и эксплуатации определенной разновидности теплого пола. Следует учитывать финансовые затраты на создания дополнительного обогрева и сопоставлять факторы, которые могут возникнуть при монтаже. Осуществив свой выбор в пользу определенного вида теплого пола, необходимо сделать так, чтобы он дополнял существующую систему отопления и радовал вас каждый день своей функциональностью.
Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
- создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
- для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
- при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
- используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;
Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.
Монтаж комбинированного отопления в системе с газовым котлом
Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. Из проверенных способов можно назвать установку гидрострелки или же последовательное подключение приборов. Последовательное соединение позволяет сэкономить топливо, а вот благодаря гидрострелке можно эксплуатировать конденсационный котел в оптимальных условиях. В таком случае теплый пол будет получать воду более низкой температуры, чем радиаторы.
На каждом из радиаторов температура регулируется в автоматическом режиме. Как только вода начинает остывать, включается циркуляционный насос. Если необходимо приостановить работу радиатора, достаточно выключить насос на том или ином контуре. Если подключить теплый пол и радиаторы с одним насосом, то все приборы будут включаться и отключаться одновременно. Примечательно, что трубы для разводки выбирают с небольшим сечением – лучше всего 20 мм.
Двухходовой клапан
Как устроена работа двухходового клапана Термостатическая головка на двухходовом клапане постоянно контролирует температуру на входе в контур теплого пола. При необходимости она меняет положение вентиля и тем самым усиливает или ослабляет подачу воды.
Циркуляция устроена так, что вода идет по кругу, а горячий теплоноситель добавляется, когда температура падает. За счет низкой пропускной способности такой вариант регулирует температуру плавно и без резких скачков. В большинстве случаев устанавливают именно такой коллектор для теплого пола своими руками. Однако он не подходит для помещений с площадью отопления свыше 200 кв. м. Двухходовой регулирующий клапан RV 113 в разрезе
Ошибки монтажа и их последствия
Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:
Чаще всего новички допускают следующие ошибки:
Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится
Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит
Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.
Теплый водяной пол своими руками
Теплый водяной пол своими руками
Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.
Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.
По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.
Защита. Под арматуру для труб подкладывается пленка или мультифольга.
Подложка рулонная для теплого пола VALTEC мультифольга 3мм
Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.
Установка коллекторного шкафа
Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).
Укладка металлополимерных труб
Требования:
- длина всего контура – не более 90 м;
- на каждый 1 м2 должно приходиться по 5 м трубы;
- шаг укладки – около 20 см;
- для помещений с большой площадью стелиться несколько отдельных петель теплового контура.
Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.
Присоединение труб к распределительным коллекторам
Подключение сервомоторов и комнатных термостатов к коммуникатору.
Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.
Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.
Бетонная стяжка
Основные требования
| Марка цемента | Не ниже M 300; |
| Количество пластификатора в растворе | 0,6-1 л/м2. |
| Толщина над трубой | Не менее 3 см |
В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.
Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.
Двухтрубная система с нижней разводкой
Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.
Двухтрубная система отопления с нижней разводкой.
Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?
- Равномерное распределение тепла по помещениям.
- Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
- Возможность обогрева многоэтажных частных домов.
Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.
Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.
Достоинства и недостатки двухтрубной системы с нижней разводкой
При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.
Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.
- Возможность маскировки труб.
- Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
- Минимизируются тепловые потери.
Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.
Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.
Особенности монтажа двухтрубной системы с нижней разводкой
Пластиковый крепеж для труб отопления разного диаметра.
Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.
Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.
