Шестеренчатый насос для воды и масла

Радиально поршневой насос

Радиально поршневой насос – это объемный насос, в конструкции которого, ось ведущего вала перпендикулярна осям движения рабочих поршней или угол между ними составляет величину не меньше 45°. Механизмы, угол которых меньше 45° относят к аксиальному типу.

Радиально поршневой насос часто называют радиально-плунжерным.

Такие насосы применяю в гидравлических системах с большим давлением. Наиболее часто они применяются в установках с давлением до 32 МПа, бывают и агрегат работающие на большем давлении и достигают значений в 100 МПа. Агрегаты радиально поршневого типа ограничены в частоте вращения вала до 1500 об/мин. Это обусловлено большой инерционностью вращающихся частей.

Описание

Шестеренный (шестеренчатый) насос — это особый вид объемных роторных машин. Это устройство, у которого рабочий орган представлен в виде двух шестерен, расположенных в корпусе. Эксплуатация таких насосов очень проста ввиду простоты своей конструкции. Они надежны и долговечны в работе

И что немаловажно, такие агрегаты имеют небольшие размеры. Имея одинаковый принцип работы, их строение может значительно отличаться

Поэтому их использование широко распространено и актуально для многих отраслей. В настоящее время на рынке представлен большой выбор шестеренных насосов. Со многими из них можно ознакомиться тут клик.

Принцип работы

Принцип работы

1. Забор жидкости происходит за счет выхода из зацепления шестерен в камере всасывания (1). Расходящиеся зубья расширяют объём камеры всасывания (1), в результате чего в камере образуется вакуум, который стремительно заполняется жидкостью через всасывающий канал. В следствии разности давлений в линии забора и подающей камеры (1).
2. Шестерни переносят рабочую жидкость в пространстве промеж зубьев, из камеры (1) в (2);
3. При вхождении зубьев шестеренного насоса в зацепление, происходит уменьшение объема камеры. В результате этого происходит выдавливание жидкости из камеры нагнетания.

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

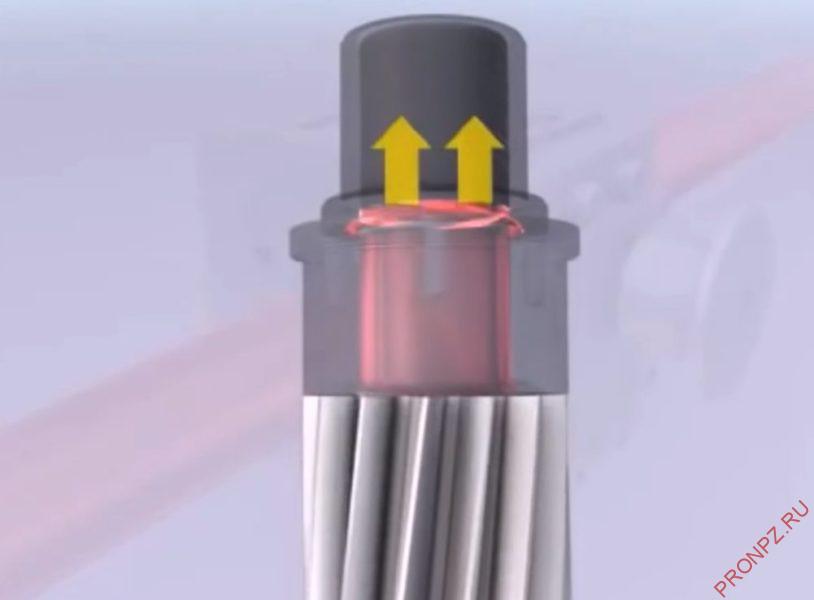

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Описание

Шестеренный (шестеренчатый) насос — это особый вид объемных роторных машин. Это устройство, у которого рабочий орган представлен в виде двух шестерен, расположенных в корпусе. Эксплуатация таких насосов очень проста ввиду простоты своей конструкции. Они надежны и долговечны в работе

И что немаловажно, такие агрегаты имеют небольшие размеры. Имея одинаковый принцип работы, их строение может значительно отличаться

Поэтому их использование широко распространено и актуально для многих отраслей. В настоящее время на рынке представлен большой выбор шестеренных насосов. Со многими из них можно ознакомиться тут клик.

Принцип работы и виды

Принцип, по которому работают роторные насосы, заключается в следующем. Перекачиваемая жидкость сначала поступает во внутреннюю камеру устройства, из которой она выталкивается вращательными и поступательными движениями, совершаемыми рабочим органом – ротором. Части ротора наряду с внутренними стенками рабочей камеры формируют замкнутое пространство, в которое и попадает жидкость. При уменьшении объема такого пространства, что происходит при движении ротора, жидкость по законам физики выталкивается.

Принцип действия роторного насоса

В зависимости от конструктивного исполнения рабочего органа роторные (или ротационные) насосы могут относиться к разным категориям. Кроме того, на различные виды роторные насосы делятся и по типу движения, совершаемого их рабочим органом. По этому признаку выделяют устройства роторно-вращательные и роторно-поступательные. Рабочий орган роторных насосов первого типа, как понятно из их названия, совершает только вращательные движения, а в установках второго типа это движение комбинированное – как вращательное, так и поступательное.

Роторно-вращательные насосы в зависимости от конструктивного исполнения рабочего органа и принципа действия подразделяются на шестеренчатые (зубчатые) и винтовые. В первых рабочая камера формируется внутренними стенками корпуса и зубчатыми колесами, которые делают как с внутренним, так с внешним зацеплением. Изменение рабочей камеры при этом происходит за счет вращения шестерен. Элементами, из которых формируется рабочая камера роторных насосов винтового типа, являются внутренние стенки корпуса и один или несколько винтов. Вращающийся вокруг своей оси винт формирует внутри насоса временные рабочие камеры, которые вместе с транспортируемой жидкостью двигаются вдоль оси винта к нагнетательному патрубку.

Схема роторного пластинчатого насоса

Роторные насосы поступательного типа делятся на шиберные, или пластинчатые, и плунжерные. В устройствах шиберного типа рабочим органом является вращающийся ротор, в продольные прорези на корпусе которого вставляются специальные пластины, называемые шиберами. Ось ротора в таких насосах не тождественна оси цилиндрического корпуса, в котором он совершает вращательное движение. Рабочая камера пластинчатых насосов формируется двумя расположенными рядом шиберами, самим ротором и внутренними стенками корпуса. Чтобы обеспечить герметичность рабочей камеры, создаваемой таким образом, пластины должны плотно прижиматься к стенкам корпуса. Решается такая задача либо за счет центробежной силы, прижимающей рабочую часть пластин к стенкам корпуса, либо за счет специальных приспособлений пружинного типа. Роторные насосы шиберного типа могут отличаться друг от друга конструкцией ротора и оснащаться различным количеством пластин, в зависимости от чего они подразделяются на устройства одно-, двукратного и т.д. действия.

Роторные плунжерные насосы по принципу работы и конструктивному исполнению делят на аксиально- и радиально-поршневые. Их рабочими органами являются плунжеры (поршни), которые совершают одномоментное вращательное и поступательное движение внутри корпуса устройства. Отличие таких роторных машин от обычных поршневых заключается в том, что они могут работать и как насосы, и как гидравлические моторы, то есть обладают обратимостью.

Схема роторного плунжерного насоса

Маркировка шестерённых гидромашин [ править | править код ]

Маркировка отечественных шестерённых насосов устанавливается в соответствии с «ГОСТ 19027-89 НАСОСЫ ШЕСТЕРЁННЫЕ. Основные параметры».

Шестеренчатые насосы нашли применение во многих отраслях промышленности. Одни из них перекачивают только моторное или турбинное масло, другие предназначены для перемещения горячих смесей, третьи перемещают мазут. Отдельные виды таких насосов изготовлены для откачивания жидкостей из цистерн, а в отдельных случаях, для герметичных систем выпускают шестеренные насосы с торцевыми уплотнениями.

Шестеренчатые насосы, как и поршневые насосы относятся к типу насосов вытеснения.

Особенностью шестеренчатого насоса является вращательное движение тела вытеснения. Жидкость заключенная во впадинах зубцов шестерен, ограниченных снаружи корпусом, при вращении колес перемещается из области всасывания в область нагнетания, а затем выдавливается в рабочую трассу.

Пластинчатый насос: конструкция, преимущества, принцип действия, цены. Насос вакуумный пластинчато-роторный

За счет отличительных показателей и удобной конструкции пластинчатый насос приобрел широкое распространение в различных промышленных сферах. Он используется в фармацевтической, химической, косметической отрасли, а также в пищевой – для перекачки сгущенного молока, патоки, глазури.

В конструкции присутствует рубашка обогрева для перекачки веществ, приобретающих густую консистенцию при низкой температуре. Пластинчатый насос применяется для перемещения множества типов жидкостей: кашеобразных, абразивных, с наличием посторонних мелких частиц, а также смол и клейких масс на их основе. Возможно использование для выкачки через шланг, за счет опускания в емкость вбирающих патрубков. Данное устройство, в отличие от иных видов, имеет повышенную способность всасывания и работает с равным усилием в обе стороны.

Недостатки

Однако у таких насосов существуют недостатки:

• нерегулируемость рабочего объема;
• неспособность работать при высоких давлениях; либо:
• высокие требования к материалам изготовлений деталей износа.
• высокая требовательность к качеству изготовлений шестерён и пластин, образующих корпус;
• двукратные изменения направления движения жидкости в насосе снижает КПД.

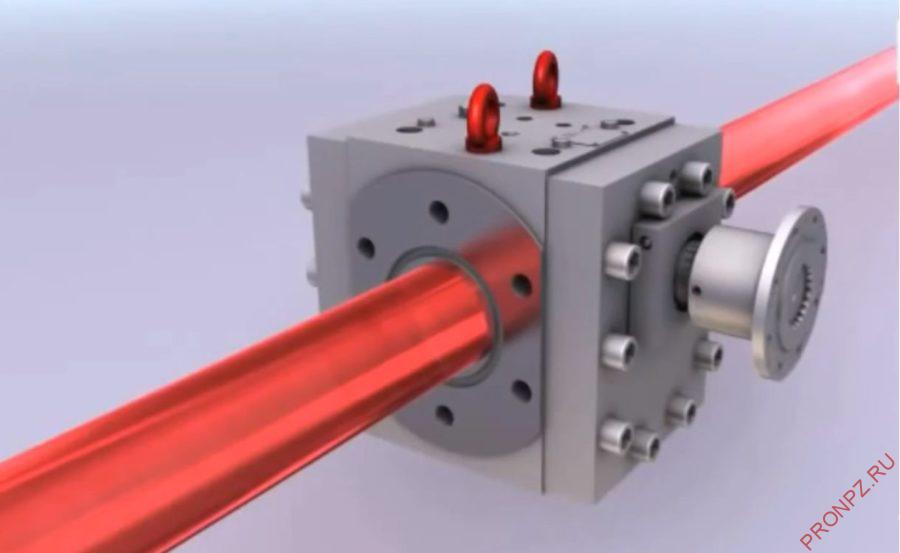

Шестерёнчатые насосы широко применяются в сфере перекачивания высоковязких жидкостей с температурой до 250°, например, такие жидкости как пищевые масла, жиры, шоколадная масса, лаки, краски, нефтепродукты, бытовая химия и т. д.

Источник

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

• шевронная шестерня;
• цилиндрическая форма с косыми зубьями;
• прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

• высокое выходное давление;
• работа с жидкостями высокой вязкости;
• перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
• различные материалы исполнения позволяют использовать установку со всеми составами;
• относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

Насос с внутренним зацеплением

Основной принцип работы:

• Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
• Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
• Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

• одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
• перекачка туго вязких материалов;
• отсутствие пульсаций при работе;
• предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

• Самые простые по устройству, в результате чего самые дешевые объемные насосы;
• Очень компактны;
• Высокая надежность;
• Минимальные требования к очистке рабочей жидкости;
• Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

• Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
• Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
• Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
• Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

1. Водоподъемные.
2. Циркуляционные.
3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

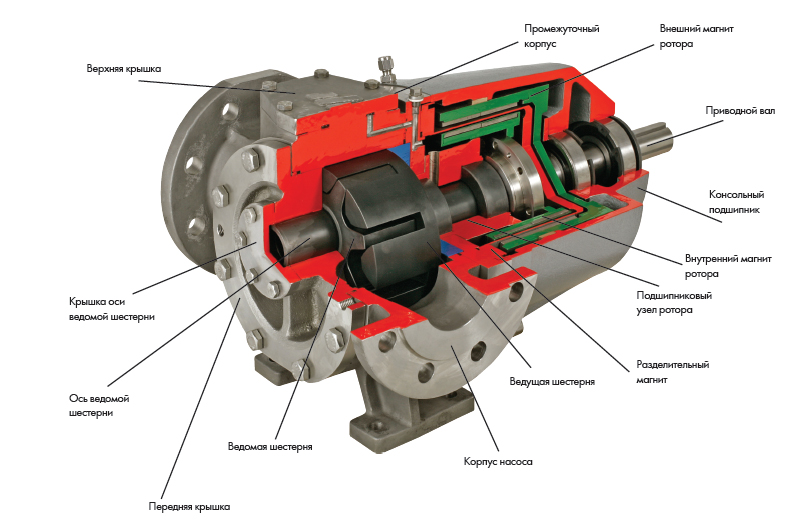

Конструкция шестеренчатого насоса

Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Насосы с внутренним зацеплением

Особенностью таких насосов является наличие двух шестерен, одна из которых расположена внутри другой. Отличительной чертой насосов данного вида является компактность. Если говорить о расположении самих шестерен и их зубьях, то внешняя шестерня имеет внутренние зубцы, а внутренняя — наоборот, имеет внешние зубцы. В тот момент, когда обе шестерни начинают вращаться, в полости всасывания создается вакуум. Тут рабочая жидкость поступает в свободные впадины между зубьями, а затем — в саму полость нагнетания. Такой насос в своем составе должен иметь обратный клапан, чтобы не допустить поломки насоса вследствие увеличенного давления при выходе жидкости в трубу нагнетания. Рабочее вещество здесь образовывает замкнутый круг. Как только давление в трубе нагнетания идет в рост, жидкость передвигается к клапану. Клапан выдавливается жидкостью, которая тут же возвращается туда, откуда берет свое начало (в зону всасывания).

Такие насосы менее распространены, потому что требуют более точного создания размеров устройства насоса. Но являются наиболее компактными, так как одна шестеренка расположена внутри второй шестерни.

Насос шестеренный, гидравлический, тип НШ, Ш, принцип работы.

Шестеренные насосы и гидромоторы благодаря простой конструкции и надежности в работе широко распространены в гидроприводах дорожных машин. Принцип действия шестеренного насоса (рис. 1)

заключается в следующем.

Две шестерни равной ширины ведущая 1 и ведомая 2 находятся в зацеплении и расположены в корпусе 3 с минимальным радиальным зазором. К торцовым поверхностям шестерен прилегают боковые стенки насоса. При вращении шестерен жидкость, заполняющая впадины между зубьями, переносится шестернями по внутренней поверхности корпуса (показано стрелками) из полости всасывания А в полость нагнетания Б.

Объемный КПД в основном зависит от утечек рабочей жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками корпуса. Кроме того, дополнительно возникают утечки по линии контакта зубьев. Чтобы уменьшить радиальные утечки, зазор между шестернями и корпусом насоса делают минимальным, а для снижения торцовых утечек боковые стенки автоматически прижимаются к торцовым поверхностям шестерен жидкостью под рабочим давлением. Максимальное значение КПД шестеренных насосов — 0,8. 0,95.

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума, за счёт движения шестеренок. Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней. Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости. При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия. Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом. Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

Характерные признаки шестеренных насосов

Во всех шестеренных насосах:

• присутствуют три основных элемента — неподвижный статор и вращающиеся ротор и замыкатели
• герметично разделены всасывающая и нагнетательная камера за счет одновременного замыкания статора, ротора и замыкателей
• подача осуществляется посредством создания во всасывающей камере объема, герметично отсекаемого замыкателем
• образуется защемленный объем
• распределение жидкости во всасывающей и нагнетательной полостях — щелевое, а значит отсутствует потребность в золотниках и клапанах
• замыкатели имеют одну степень свободы
• подача жидкости неравномерна, присутствует пульсация подачи
• подача насоса не зависит от нагрузки

Многие из этих особенностей характерны и для других объемных гидравлических машин, что не удивительно ведь шестеренные насосы и являются объемными.

Струйные типы насосов

Предназначены для работы со всеми типами жидкостей. Струйные насосы могут устанавливаться вертикально или горизонтально. В конструкции агрегатов предусмотрено несколько входов, которые используются для всасывания постоянного потока жидкости с использованием давления для создания подъемной силы. Давление на всасывании и скорости жидкости обеспечивают выталкивание жидкости из источника, транспортируя ее в конечную точку.



Струйный насос или инжектор объединяет в себе функции струйного и центробежного устройства. Конструктивно наличие части центробежного насоса в составе струйного специально разработана для работы в сочетании с инжектором. Сам инжектор увеличивает давление центробежного насоса примерно на 60 процентов, обеспечивая нужное давление. Струйные насосы превосходят центробежные именно благодаря своей способности повышать давление.

В зависимости от глубины скважины определяют принцип работы оборудования. Так, для использования в неглубокой скважине дна труба соединяется со входом скважины и проходит вниз в источник с жидкостью. Если же нужно выкачать воду из более глубокого источника, нужно два канала для воды. Один используется для вытеснения воды, второй – для промывочной воды. Струйные насосы для глубоких скважин бывают однотрубные и двухтрубные.

Для работы всех струйных насосов действует универсальное правило: должен быть обратный клапан внизу всасывающей трубы. Такая система исключает попадание воды обратно в колодец при выключенном положении оборудования. Многие струйные насосы являются самовсасывающими, поэтому способны поддерживать достаточный уровень вакуума для всасывания жидкости.



При выборе струйного насоса обязательно учитывается тип перекачиваемой жидкости. От него зависит скорость потока. Например, в скважинах с примесями твердых частиц лучше применять агрегат с кольцевым соплом. Струйные насосы могут быть изготовлены из высокопрочных видов пластика, стали, нержавеющей стали. Если вы выбираете материалы, поддающиеся коррозии, обязательно нужно обеспечить антикоррозийную защиту.
