Сборка редуктора мотоблока мб 2

Навесное оборудование

Производитель постарался оснастить свой мотоблок большим количеством навесного оборудования. Для культивации грунта используются фрезы, в данном случае их восемь, но в базовой версии представлены только четыре. Если необходимо, то дополнительное оборудование приобретается отдельно. Со сцепным устройством и плугом приобретают дополнительно грунтозацеп. Все они необходимы, чтобы дать во время работы качественное сцепление с землей, только так можно компенсировать внушительную массу техники.

Приспособления для выкапывания картофеля — полезное дополнительное устройство при наличии большого участка. Оно помогает засадить огород за меньшее время с минимальными усилиями. Посадка производится ровно, между рядами сохраняется фиксированное расстояние. Это приспособление выпускается двух типов:

• веерное;
• вибрационное.

Земля поднимается, а затем просеивается, при этом клубни остаются на поверхности. У вибрационных есть свое преимущество – они обладают лучшим КПД. В конструкции установлены вибрационная решетка и лемех, который поднимает землю и выкладывает ее. После грунт просеивается через решетку и картофель остается чистым. Из навесного оборудования можно выделить косилки, которые также поставляются в продажу в разном варианте:

• сегментные;
• роторные.

У сегментных ножи изготавливаются из закаленной стали, двигаются они горизонтально, поэтому такое оборудование лучше всего подходит для работы на ровной поверхности. Основная сфера применения — стрижка кустарников и уборка злаковых. Что касается роторных косилок, то они стали более востребованными у пользователя, поскольку обладают повышенной производительностью. Ножи отличаются сверхпрочностью, устанавливаются они на диски, вращающиеся с большой скоростью. Благодаря такой конструкции стало возможно убирать небольшие кустарники и траву.

При необходимости на мотоблок можно установить снегоуборочник, который разрабатывался специально для «Нева МБ-1». СМБ-1 обладает простым принципом работы, при этом он демонстрирует высокую эффективность. Шнек направляет снег в середину, а направление выброса задается поворотным экраном. Высота уборки регулируется посредством установленных полозьев.

Если требуется расчистить территорию от мусора, тогда на мотоблок ставится роторная щетка. Захват распространяется на 900 мм. Мотоблок можно использовать в качестве небольшого транспортного средства, для этого на нем оставляют пневмоколеса и зацепляют через адаптер телегу грузоподъемностью не более 40 кг. Тормозная система предусмотрена в базовой комплектации. Некоторое навесное оборудование помогает выполнять сельскохозяйственные работы. Это не только грузозацепы, но и плуг, рыхлители, окучник.

Устройство

Как и любая другая спецтехника, мотоблок состоит из целого ряда совместно работающих компонентов. Рассмотрим основные детали, входящие в состав этого оборудования:

• двигатель (за счет этого агрегата выполняется выработка крутящего момента, которая переходит на ось);
• трансмиссия (этот компонент позволяет определить направление применения крутящего момента, а также количество оборотов двигателя);
• редуктор (данный агрегат позволяет равномерно распределять крутящий момент на ведущую параллельную ось);
• передаточные механизмы (позволяют перенаправлять крутящий момент от двигателя к редуктору и на ось);
• колесная база (за счет оси осуществляется передвижение устройства по поверхности, встречаются двухколесные и четырехколесные модели);
• рулевой механизм (за счет этого механизма имеется возможность выполнять управление мотокультиватором или мотоблоком Нева).

В данном случае были рассмотрены основные компоненты мотоблока, однако также в его устройстве присутствует целый ряд дополнительных механизмов и деталей.

Габаритные параметры модели:

• длина – 1740 мм;
• ширина – 650 мм;
• высота – 1300 мм;
• стандартная колея – 320 мм;
• колея с удлинителями полуосей – 567 мм;
• дорожный просвет – 140 мм;
• минимальный радиус поворота – 1100 мм.

Конструкционная масса техники составляет 98 кг, эксплуатационный вес – до 200 кг. Предельная транспортная скорость равняется 12,96 км/час. Угол поперечной статической устойчивости для модели Нева МБ 2 составляет 15 градусов.

Навесное оборудование

1. Плуг
2. Окучник
3. Овощевыкапыватель
4. Грунтозацеп
5. Грабли мотоблочные
6. Картофелесажалка
7. Тележка
8. Лопата-отвал
9. Утяжелитель
10. Щетка
11. Снегоуборщик
12. Роторная косилка
13. Насос

Сцепка

Сцепка — устройство, с помощью которого к мотоблоку крепят навесные механизмы. Ее использование облегчает работу с плугом, окучником и другими инструментами, обеспечивает надежное соединение.

Устройства имеют П-образную форму и выдерживают большие нагрузки.

Грунтозацеп

Этот вид вспомогательных компонентов позволяет вспахивать почву. Обработка выполняется за счет специальных лопат, которые соединены в одну цепь. За счет такого устройства можно быстро вспахивать почву большой площади. Приспособления навешиваются на аппарат при помощи стандартной сцепки с мотоблоком.

Фрезы

Эти механические элементы, как правило, применяются при окучивании. Устройства отличаются возможностью настройки. Этот тип приспособлений может навешиваться в два ряда, что позволяет подвергать окультуриванию сразу две борозды. В данном случае это существенно экономит время, а также энергозатраты.

Плуг

Этот тип приспособлений представляет собой обычный навесной плуг, который применяется для разрыхления почвы. После того как будет пройден участок земли, можно сразу высаживать растения в окультуренный грунт. Эти устройства навешиваются в качестве прицепов. При обработке следует следить, чтобы плуг не уходил в сторону.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

1. Ежедневные работы до и после эксплуатации.
2. Замена масла.
3. Плановый осмотр.
4. Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

• проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
• проверить надежность болтовых соединений;
• проверить давление в шинах.

После эксплуатации необходимо:

• хорошенько очистить и вымыть мотоблок;
• просушить в тени;
• смазать все узлы и механизмы;
• поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

• в баке закончилось топливо;
• уровень масла в картере ниже нормы;
• система зажигания мотоблока Ока требует регулировки, или вышла из строя;
• требуется регулировка карбюратора;
• фильтры засорены и требуют замены;
• свечи зажигания сгорели, закоптились или подмокли;
• сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

• ослаб тросик сцепления;
• необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

• необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
• произвести регулировку механизма разобщения полуосей;
• проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

• Z(0) 1400 I;
• Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

• на руль ставится кнопка;
• генератор крепится к мотоблоку;
• в передней части моторизированного устройства закрепляются фары;
• посредством проводов, производится соединение от кнопки к генератору и к фаре;
• производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Типичные поломки и их ремонт

Самые частые поломки устройства таковы.

• Протекание масла через выходной вал. Чтобы устранить эту неполадку, нужно поменять установленные в редукторе сальники. Для их замены нужно приобрести новые, демонтировать установленные в редукторе с помощью отвертки, а затем установить новые сальники на их место. Это поможет усилить мотоблок, мощность которого снижается из-за постоянных утечек масла из редуктора.
• Если наблюдается утечка через вал переключения, то, возможно, вы залили в редуктор слишком много смазки. Поэтому достаточно будет слить излишки масла и проверить, помогло ли это в устранении неполадки. Если утечки продолжаются, поможет замена сальников.

• Обрыв цепи, что приводит либо к заклиниванию, либо к невозможности работы устройства на отдельных передачах. Для ремонта нужно заменить разорванную цепь на новую.
• Если редуктор не передает крутящий момент в любой из установленных передач – скорее всего, произошла поломка одной из шестерней. После разборки нужно найти поломанную звездочку и заменить ее на новую.
• Если не переключаются передачи, нужно проверить состояние вилки, втулки и резьбы ручки передач, а затем заменить поврежденный элемент.

Расширить возможности мотоблока поможет его модернизация путем установки полноценной коробки передач, например, от автомобиля ВАЗ, вместо редуктора.

Редуктор мотоблока Каскад

Из чего состоит редуктор мотоблока Каскад?

Для того, чтобы разобрать редуктор мотоблока Каскад, вам необходимо, прежде всего, снять его с мотоблока. Затем нужно снять крышки, после чего снять винты и постукивая снять крышку. Снять втулку входного вала, снять рычаг и вилку переключения. Извлечь первичный вал с шестеренкой на нём. Снять с втулки вал, и с вала извлечь цепь. После чего необходимо снять уже сам блок вал. Достать блок звёздочки. Достать промежуточный вал с шестеренками. Достать правую полуось, муфту сцепления и левую полуось.

Устройство редуктора заключается в следующих основных частях:

• крышки;
• шкив;
• подшипники;
• втулки (входного вала);
• рычаг переключения;
• шестерня промежуточного вала;
• ось переключения, вилка переключения;
• первичный вал с шестеренкой;
• блок вала;
• двухрядная цепь;
• соединитель, малая цепь;
• блок звёздочки;
• промежуточный вал с шестерёнкой;
• входной вал;
• шайбы;
• сальники;
• правая полуось;
• двойная звёздочка;
• муфта сцепления;
• левая полуось;
• вилка сцепления;
• кронштейн;
• пружина.

Влияние масла на работу редуктора мотоблока Каскад

Особое внимание следует отвести на смазывающую жидкость, масло. Стоит заметить, что масло необходимо менять каждые 50 часов работы мотоблока

Также, не стоит сильно, нагружать мотоблок, ведь это может привести к скорому износу оборудования. Не нужно забывать о том, что устанавливать дополнительные фрезы своими руками – нежелательно. От дополнительных нагрузок сильно страдают цепи редуктора (лопаются втулки), после чего цепи начинают перескакивать. При сильных боковых нагрузках, опорная шайба быстро изнашивается, вследствие чего теряется соосность двух шестеренок, и слетают втулки с цепи. Вывод можно сделать такой: не нужно работать на мотоблоке под углом, вопреки более чистой работе вы наносите вред своему агрегату и следует более аккуратно поворачивать мотоблок при работе.

Замена масла производится следующим образом:

1. Первоначально ставим мотоблок на ровную поверхность и находим прут, длиной порядка 70 сантиметров.
2. Изгибаем прут в дугу и просовываем в заливное отверстие редуктора через всё тело редуктора до упора и высовываем прут.
3. Далее смотрим, какой уровень масла в редукторе. В идеале масла должно быть залито не менее чем на 25 см. После чего либо доливаем масло (1,5 литра), либо заливаем масло в сухой редуктор (2 литра). Масло необходимо заливать предусмотренное ГОСТом, кроме того, допустимо смешивать различные виды масел в любых соотношениях.

Замена сальника в редукторе мотоблока Каскад

Далее будет изложено, как заменить сальник на редукторе мотоблока Каскад. Замена сальника происходит в результате появления протеканий, которые приведут к быстрому износу деталей, потому, что работа редуктора будет проходить на сухую, т.е. без масла. Основные причины выхода из строя сальника это: вал с задирами или шероховатостями, которые стачивают сальник; деформация сальника при неправильной установке; плохое качество изготовления; ослаблена стягивающая кромку пружина; и просто износ. Для того чтобы заменить сальник, вам необходимо сперва очистить от грязи, далее цепляющим движением вытащить сальник, после чего подходящей торцевой головкой ключа необходимо забить до лёгкого упора новый сальник, смазав его машинным маслом. Однако если стоит металлическая защита, то необходимо разобрать редуктор.

Как разобрать мотоблочный редуктор

Разборка и сборка коробки передач мотоблока Ока, Нева, Каскад (МБ-1)

Разборка и сборка коробки передач МБ-1

Мотоблок-редуктор МБ-1. Это основа, на которой монтируются другие компоненты и узлы мотоблока. Поэтому для проведения ремонта коробки передач с разборкой необходимо разобрать мотоблок, на котором необходимо демонтировать двигатель, рулевую колонку, поддон, кронштейны со шкивами переднего и заднего ремней, шкив шестерен. Колеса.

Перед разборкой коробки передач очистите ее от грязи, слейте масло.

Снимите вращающуюся головку с рычага переключения передач, выбив штифт, удерживая его тонким ударом.

Отвинтите стопорный винт 11 (рис. 36) и снимите гильзу 9 и пружину 10 замка с вала 7 переключения.

Снимите болты 17 (рис. 35), закрепив половинки корпуса, затем муфты 7 (2 шт.) И 10.

Аккуратно поместите редуктор в левую половину корпуса тонкой отверткой или ножом, чтобы не повредить прокладку, расстегните половинки редуктора и снимите правую половину. Оставьте болты крепления шайб на звездочках.

Заметка. Рекомендуется удалять только дефектные детали из коробки передач, не разбирая ее полностью.

Чтобы разобрать механизм переключения передач, снять стопорное кольцо B от сдвига вала 7 (фиг. 36), что обеспечивает свободное движение звездочек 31. 32 (рис. 35). Снимите штифт 3 (рис. 36) с резьбовой части переключателя 1, открутите его (против часовой стрелки) от крекера 8 и снимите ручку и сухарь с вала.

Промойте снятые детали, замените неисправные. Замените уплотнения коробки передач после ее снятия с коробки передач.

Соберите коробку передач в обратном порядке. Нанесите тонкий слой герметика на соединительные поверхности половинок корпуса.

Соединение половин корпуса начинается с центральных стяжных болтов 7 и 10 (рис. 35), затем с болтов половин, начиная от средней части редуктора с последовательным переходом затягивания болта к краям.

Перед окончательным затягиванием болтов проверьте плавный ход движущихся частей редуктора.

Рис. 35. Редуктор мотоблока МБ-1 (продольный разрез): 1. Рукоятка переключения; 2. Половина тела справа; 3. Прокладка; 4. Цепь (34 звена); 5. Пробка; 6. Палец; 7. Болт; 8. Прямой угол; 9. Блок второй звезды; 10. Болт; 11. Палец; 12. Цепь (30 звеньев); 13. Блок звездочек третий; 14. Палец; 15. Подшипник; 16. Выходной вал; 17. Болт М6; 18. Крышка; 19. Манжета; 20. Подшипник; 21. Цепь (28 звеньев); 22. Половина тела слева; 23. Левый угол; 24. Цепь (36 звеньев); 25. Первый блок звезд; 26. Цепь (46 звеньев); 27. Вал переключения (входной вал); 28. Манжета; 29. Подшипник; 30. Подшипник; 31. Звездочка (первая передача); 32. Звездочка (вторая передача).

Внутренняя структура редуктора показана на рис. 36-40.

Рис. 36. Вал переключения: 1. Рукоятка переключения; 2. Уплотнительное кольцо; 3. Шпилька; 4. Звездочка; 5. Шайба: 6. Кольцо; 7. Вал переключения; 8. Переключатель взломщика; 9. Рукав; 10. Пружинный зажим; 11. Стопорный винт

Отличительные особенности

Технику выпускает ЗАО «Красный Октябрь-Нева». Завод является одним из ведущих в России по производству моторизированной техники для сельскохозяйственных отрасли.

Предприятие располагает мощным производственным циклом, что позволяет изготавливать надежную и долговечную технику. Качество мотоблоков подтверждено международными сертификатами.

Выпуск мотоблоков осуществляется с 2001 года. Производитель использует двигатели от ведущих японских и американских брендов. Они отличаются высокой надежностью и производительностью, за счет чего весь модельный ряд отличается лучшими характеристиками.

При разработке моделей инженеры учли специфику российского климата. Устройства приобрели широкую популярность среди владельцев дач и фермерских хозяйств. Благодаря моторизированной технике можно обрабатывать почву, заготавливать сено, измельчать корма, убирать снег и мусор.

Модели немного отличаются, но принцип устройства идентичен:

1. Двигатель. Агрегаты оснащаются четырехтактными бензиновыми двигателями мощностью до 9 лошадиных сил. Такой мощности достаточно для выполнения работ в любых условиях и в любой сезон.
2. Трансмиссия. Состоит из нескольких деталей, соединенных в общую конструкцию. Это редуктор, коробка передач и сцепление. Некоторые модели дополняются дифференциалом.
3. Ходовая часть. Состоит из рамы, на которой закрепляется механическая основа мощной оси и колеса.
4. Рукоятка. На ней располагается газ, спецпление и коробка передач для облегчения управления мотоблоком. За счет компактного расположения узлов, высокой эргономичности и небольшого веса лего перемещать мотоблок даже на небольших участках.

Мотоблок Нева МБ-1 используется для обширного спектра работ:

• обработка грунта перед посевом и в процессе созревания культур, когда устройство используется для окучивания растений;
• вспахивание почвы, позволяющее убрать сорную траву;
• уборка и заготовка сена на небольших и средних участках;
• полив растений и обработка химикатами;
• выкапывание корнеплодов для облегчения их сбора;
• уборка снега и очистка дорожек от наледи;
• транспортировка крупногабаритного груза за счет присоединения прицепа.

ВАЖНО!

При использовании дополнительного оборудования можно существенно повысить функциональность мотоблока.

Он хорошо себя зарекомендовал для работы на мягком грунте и почве, содержащей песок и глину. Чтобы использовать технику, не нужны особые навыки. Достаточно понять принцип переключения скоростей и сцепления, а также разобщение колес.

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

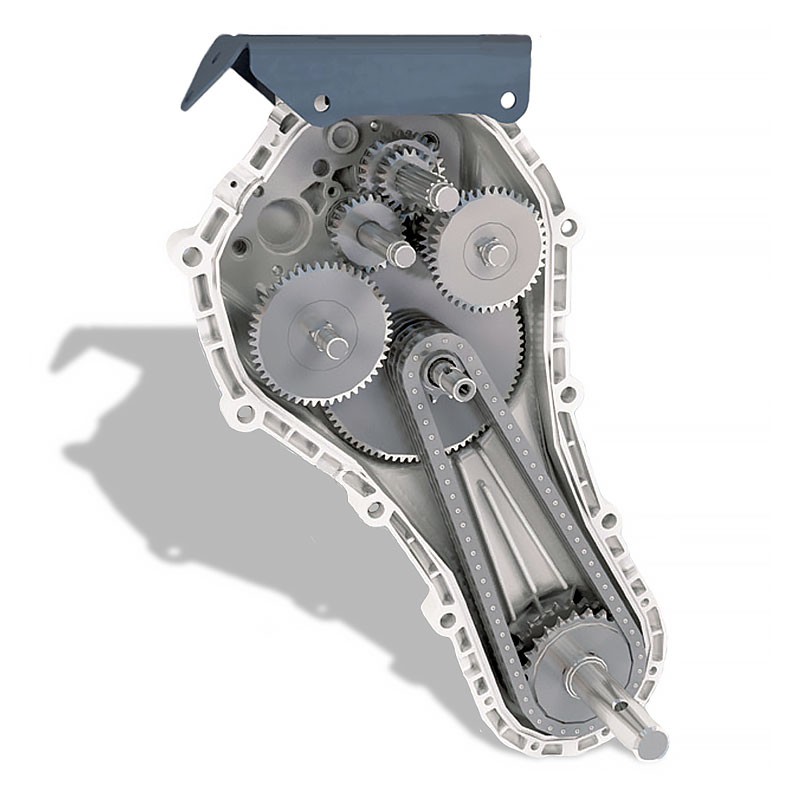

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

• поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
• в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
• через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
• появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
• не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока. Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров

Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Как заменить сальники

После длительного использования мотоблока «Каскад» из строя могут выйти сальники

Важно уметь самостоятельно их заменить, иначе это грозит протечкой масла, за которой последуют износ, неисправность деталей и всего механизма в целом

Рекомендации по ремонту.

• В первую очередь снимите фрезы, их необходимо очистить от грязи, остатков топлива. Удерживающую крышку нужно снять с агрегата, для этого открутите соединительные болты.
• Неисправный сальник снимите, на его место установите новый, не забудьте смазать его маслом. Специалисты рекомендуют обрабатывать разъемник герметиком.
• Некоторые сальники защищены отдельной деталью, в таком случае понадобится полная разборка оборудования.

Обзор на мотоблок «Каскад» смотрите в следующем видео.

Как эксплуатировать агрегат

Первый пуск и обкатка

Перед началом использования устройства необходимо правильно подобрать топливо. Для этого следует ознакомиться с паспортом или инструкцией по эксплуатации.

Примечание. Неправильный подбор бензинового топлива приведёт к тому, что поршневая система прогорит.

В моторы американского производства обязательно необходимо заливать чистое топливо. Заправка российским топливом приведёт к серьёзным проблемам с работой двигателя и быстрому выведению его из строя из-за того, что оно содержит большое количество воды с примесями. Чтобы продлить эксплуатационный срок мотора, рекомендуется использовать импортный бензин или очищенный фильтрами

Кроме того, не менее важно правильно выбрать масло и свечу зажигания

Техническое обслуживание устройства

В перечень технических мероприятий по обслуживанию входят:

1. настройка и обкатка двигателя, перед осуществлением которых необходимо внимательно ознакомиться с устройством двигателя и эксплуатационным руководством;
2. настройка и регулирование редуктора с трансмиссией, перед каждым пуском делается диагностика его состояния;
3. регулирование навесного оборудования, чтобы повысить уровень рабочей эффективности;
4. периодическое обслуживание агрегата по эксплуатационному руководству.

Как ремонтировать

Ремонт двигателя мотоблока

Если какие-либо узлы агрегата, такие как цепь или шина, оказываются технически неисправными, их необходимо отремонтировать или заменить. Поскольку уплотнительные сальники в редукторе подвержены быстрому срабатыванию, что становится причиной появления течи масла.

В инструкции написаны следующие рекомендации:

• если произошла течь масла по валу, крышка редуктора снимается, и осуществляется замена манжетного вкладыша;
• проблема торможения редуктора решается сменой цепей.

Полезный совет. Устранение более серьёзных поломок требует наличия некоторых навыков, поэтому лучше всего сдать агрегат на починку в сервисный центр для осмотра квалифицированными специалистами.

Отечественный мотокультиватор Нева считается очень востребованным среди российских огородников. Каждая из моделей отличается хорошим качеством исполнения, все агрегаты оснащены мощными импортными двигателями. Однако все остальные узлы агрегата выполнены на отечественных предприятиях, благодаря чему устройства отличаются долговечностью.

Как устроен?

Несмотря на то что питерский завод «Красный Октябрь» выпускает широкий модельный ряд мотоблоков «Нева», отличающихся мощностью и комплектацией, редуктор во всех этих устройствах устроен по единой общей схеме. По принципу действия используемый редуктор относится к типу шестеренчато-цепных, где изменение скорости вращения осуществляется за счет взаимодействия системы шестеренок разного диаметра и с различным количеством зубцов, которые либо находятся в непосредственном контакте между собой, либо связаны цепной передачей.

Такая конструкция объединяет используемое на мотоблоках устройство с механизмом переключения передач велосипеда – замедление вращение достигается путем перекидывания передающей усилие цепи на шестеренку с большим диаметром. Отличие заключается лишь в том, что в редукторе, кроме находящихся на одной оси шестеренок, применены и отдельные звенья шестерней, позволяющие варьировать скорость и направление вращения в более широких пределах, а также передавать вращение одновременно и на колеса мотоблока, и на применяемое на нем оборудование.

Вся система цепей, валов и шестерней редукторов мотоблоков «Нева» размещена внутри прочного герметичного корпуса, изготовленного из алюминия. Смазка вращающихся деталей осуществляется за счет наполнения изделия маслом (такой принцип строения называют «масляная ванна»).

Важной конструктивной особенностью применяемых на мотоблоках «Нева» редукторов является наличие в них механизма разобщения колесных полуосей, что позволяет при желании передавать вращающий момент лишь на одно из 2 колес устройства. Это заметно облегчает маневрирование. Рычаг переключения передач, а также другие элементы для управления редуктором выведены наружу, что существенно облегчает его настройку

Всего предусмотрено 5 позиций. При нажатии на рычаг соединенная с ним вилка выводит передающую вращение муфту из зацепления с шестернями. При переключении рычага вилка переводит муфту в желаемое положение. Когда вы отпускаете рычаг, муфта вводится в зацепление с нужной вам системой шестерней, а вилка возвращается в начальное положение.В стандартном режиме работы вращение передается через шестерню, расположенную возле входного вала устройства

Рычаг переключения передач, а также другие элементы для управления редуктором выведены наружу, что существенно облегчает его настройку. Всего предусмотрено 5 позиций. При нажатии на рычаг соединенная с ним вилка выводит передающую вращение муфту из зацепления с шестернями. При переключении рычага вилка переводит муфту в желаемое положение. Когда вы отпускаете рычаг, муфта вводится в зацепление с нужной вам системой шестерней, а вилка возвращается в начальное положение.В стандартном режиме работы вращение передается через шестерню, расположенную возле входного вала устройства.

Подключение привода к правой оси приводит к замедлению мотоблока. «Утопление» ручки переключения передач приводит к переводу муфты на левую, более крупную шестерню, что приводит к включению пониженной передачи. Это полезно, когда нужно развить больший вращающий момент при меньшей скорости движения.

Наконец, выдвижение рычага до конца приводит к включению повышенной передачи, позволяющей развить более высокую скорость движения.

Габариты применяемых на продукции завода «Красный октябрь» редукторов составляют 23×30×61 см, а их масса без масла не превышает 18 кг. Объем масляного картера, используемого для заправки устройства маслом, составляет 2,2 л.

Диаметр вала, передающего вращение от устройства на колеса, составляет 30 мм.

Существенным недостатком примененной в редукторах мотоблоков «Нева» конструкции является тот факт, что для переключения передач необходимо отключить двигатель и дождаться полной остановки вращения шкива устройства. Переключение передач «на горячую» может привести к заклиниванию, разрыву цепи или поломке шестерней.

Виды нарушений в КПП и способы их исправления

Если механизм автоматической коробки передач перестал нормально функционировать, то при этом могут наблюдаться следующие виды неполадок:

1. Нарушение кинематической связи внутри редуктора.
2. Самопроизвольное включение передач или отсутствие их фиксации.
3. Течь масла на валу переключения.
4. Нарушение функции механизма разобщения полуосей.
5. Отсутствие переключения передач.
6. Заклинивание редуктора.

При нарушении кинематической связи внутри редуктора или обрыве звездочки в блоке необходимо разобрать редуктор, чтобы заменить проблемную звездочку. Причиной течи масла на валу переключения может оказаться излишек масла в редукторе, поэтому необходимо проверить уровень масла. При обрыве сварочного соединения шестерни, разобрав редуктор, меняют блок-вал. Слив излишки масла, следует проверить степень изношенности рабочей кромки манжеты на валу переключения, разобрать редуктор и заменить деталь.

Причиной отсутствия фиксации передач или их самопроизвольного выключения является нарушение регулировки механизма переключения передач. Делая ремонт, следует ослабить винты крепления платы механизма переключения.

После этого включают первую передачу и затягивают винты крепления платы. К примеру, сделав минитрактор своими руками, обязательно необходимо следить за правильностью регулировки привода, изменяя натяжение тросика управления разобщением полуосей. Чтобы исправить поломку какого-либо элемента привода разобщения полуосей внутри редуктора, следует разобрать редуктор, заменив сломанные детали.

Если обнаружена сломанная пружина или изношенные фиксаторы платы механизма переключения, следует сделать замену испорченных деталей, выполнив регулировку переключения передач. Если оно отсутствует, может оказаться разрушенным сухарь переключения или срезанным резьбовой кусок ручки переключения. После разбора редуктора потребуется осуществить замену дефектных деталей. При отсутствии переключения передач следует разобрать редуктор и поменять изношенную вилку переключения передач. Если причиной заклинивания редуктора стал обрыв цепи, то следует его разобрать, а цепь заменить.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.
