Сапун на бензокосе что это и где он находится

Последовательность разборки бензопилы

Снимается крышка сцепления.
Снимается крышка стартера, для этого выкручиваются шурупы и удаляется поперечная ручка, отключаются все провода; чтоб снять верхнюю крышку, выворачивают болты крепления.
Для снятия ручки снимается крышка, закрывающая воздушный фильтр, откручиваются гайки опоры сверху и снизу.
Чтоб извлечь фильтр, необходимо открутить болты, крепящие корпус.
Штуцер карбюратора освобождается от бензинового шланга.
Разбирается корпус пилы, для этого выкручиваются шурупы, снимается крышка маслобака.
Чтоб удалить модуль зажигания, нужно провести демонтаж барабана сцепления: проворачивают коленчатый вал в направлении часовой стрелки, пока поршень при движении наверх не перекроет отверстие, через которое происходит выпуск газов.
Освобождается сцепление и снимается маховик, он просто удаляется, если по нему немного стукнуть молотком.
Откручиваются винты, снимается бензобак совместно с масляным шлангом, его снимают, ослабив хомуты на штуцере подачи масла.

Потом снимается масляный бак, насос и карбюратор. На оканчивающем шаге снимается винт регулировки цепного натяжения, располовинивается движок. Все очень просто, главное — желание разобраться.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

в самом двигателе;
в устройстве КПП;
в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

Принцип работы сапуна в двигателе

Сегодня сапун клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью. Сапуны предотвращают протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла в нем остается мусор и грязь. Сапуны требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Место установки

Клапан-сапун в автомобиле обычно находится:

непосредственно в двигателе;
внутри конструкции заднего и переднего моста;
в КПП.

Где находится сапун на триммере разных производителей инструментов

Зная, что собой представляет сапун на бензокосе или триммере, надо разобраться с местом его расположения. Исходя из того, для чего предназначен обратный клапан, можно сделать вывод о том, что находится он непосредственно в конструкции бензинового бака. На триммерах разных производителей обратный клапан находится в разных местах. Наиболее популярное место расположения устройства — на крышке бензобака. Однако располагаться деталь может не только на крышке, а в конструкции бензобака. Все зависит от производителя инструмента. Триммеры и бензокосы производства Stihl и Husqvarna имеют сапун, который находится на крышке бензобака. На фото ниже показано, как выглядит сапун.

Реже обратный клапан находится в стенке бензобака. Такое расположение можно встретить на устаревших моделях бензокос и бензопил, как показано на фото ниже.

Понимая принцип работы и назначение сапуна, не составит большого труда отыскать его самостоятельно на своем инструменте.

Это интересно! Расположение сапуна на крышке бензобака сделано специально для того, чтобы при его засорении или неисправности, можно было легко произвести замену.

Тормоз цепи

Включение тормоза цепи вам больше понравятся контактным не инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее здесь смещение упора приводит к затягиванию тормозной ленты (2.4) на барабане муфты сцепления не его остановке, и в результате останавливается не пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит кроме всего прочего результату, что не в начале. затягиванию тормозной ленты не остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, дополнительно сборка бензопилы после ее ремонта или обслуживания изготавливаются заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу считают неисправной.

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонкости ремонта автомобильных стекол

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

проблемы в карбюраторе;
поломка двигателя;
проблемы с топливной системой;
поломка редуктора, стартера, глушителя;
засоры;
поломка воздушного фильтра;
проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

проблемы с кнопкой управления и электрическим кабелем;
перегоревшая обмотка статора двигателя;
обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

свеча зажигания и свечной канал;
воздушный и топливный фильтр;
сапун;
выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

Первая причина — разрегулировка карбюратора.
Засор топливного клапана.
Засор обратного клапана.
Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

обрыв веревки шморгалки;
поломка пружины;
нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
заедание вала при вращении изношенных подшипников;
шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

Особенности ремонта электрических моделей

Электрические модели триммеров, работающие от сети, имеют в своем составе несколько основных блоков:

механическая часть, обеспечивающая передачу крутящего момента триммерной головке;
электрический двигатель;
силовой кабель.

Каждый блок электротриммера имеет специфические неполадки. В механической части они зависят от наличия лески, используемой в качестве режущего элемента. Причины прекращения работы:

запутывание лески;
слипание нейлоновой нити из-за перегрева триммера;
проблемы с валом привода и катушкой.

Выявить неполадки электрической части электрокосы можно с помощью специальных инструментов:

индикаторная отвертка;
мультиметр;
набор ключей и отверток.

Для устранения проблем нужна паяльная лампа.

Повреждение электрической части:

неисправность силового кабеля;
проблемы с розеткой и вилкой;
выход из строя ручки управления;
сгорание обмотки стартера, требуется замена двигателя;
обрыв контактов можно исправить самостоятельно с помощью паяльной лампы.

Цепной тормоз

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное.

Активация цепного тормоза может быть контактной и инерционной. Первое происходит, когда тормозной стоп (1) нажимается на руку рабочего, что происходит спонтанно, когда пила выбрасывается. Результирующее смещение стопора приводит к затягиванию тормозной ленты (2) на барабане муфты и ее остановке, в результате чего также останавливается пильная цепь.

Масляные насосы имеют различную конструкцию (поршневые или мембранные) и изготовлены из различных материалов (металл или пластик). Они активируются с помощью зубчатой передачи, получающей ее движение от ведущей звездочки. Когда двигатель работает на холостом ходу (приводная звездочка и цепь не вращаются), масло не течет.

О неисправностях

Если вы наконец-то воплотили свою мечту в реальность и приобрели для своего хозяйства такого незаменимого помощника как бензопила Хускварна 137, то пришло время ознакомиться со всеми возможными поломками и методами их устранения. Ведь как говориться, что нужно быть готовым ко всему и поломка может иметь место в самый неподходящий момент. На сегодняшний день существует огромное количество мастерских, которые занимаются ремонтом такого рода техники, но на то чтобы получить свою бензопилу исправной необходимо время и к тому же придется выложить определенную сумму за услугу.

Но, согласитесь, что значительно экономнее и проще произвести ремонт бензопилы Хускварна 137 своими руками. По сути если поломка не значительная то нет смысла тратиться, а можно с легкостью исправить поломку. А для того чтобы в подобных случаях вы хотя бы имели понятие что с вашим инструментом и как произвести «первую помощь» ниже мы предоставим все наиболее распространенные неисправности и инструкции по ремонту хускварна 137.

На это видео вы видите инструкцию разборки:

Устройство не заводится – поломка системы зажигания

Если вы столкнулись с неисправностью бензопилы, то первым делом проверьте свечу зажигания. Но делать это нужно очень аккуратно, посредством специального крючка предварительно отсоединив провод

Самое главное, на что вы должны обратить внимание, так это непосредственно на внешний вид свечи

Где находится сапун на триммере разных производителей инструментов

Это интересно!Расположение сапуна на крышке бензобака сделано специально для того, чтобы при его засорении или неисправности, можно было легко произвести замену.

Сухая и мокрая свеча что это означает и как влияет на запуск мотора

Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:

Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы

Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.

Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:

Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
Залить его в камеру сгорания через свечное отверстие
Закрутить свечу зажигания
Надеть подсвечник и произвести запуск двигателя

Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить

Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:

Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками

https://youtube.com/watch?v=YixHJCGg9gg%3F

Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.

Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.

Как почистить обратный клапан и восстановить работоспособность инструмента

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

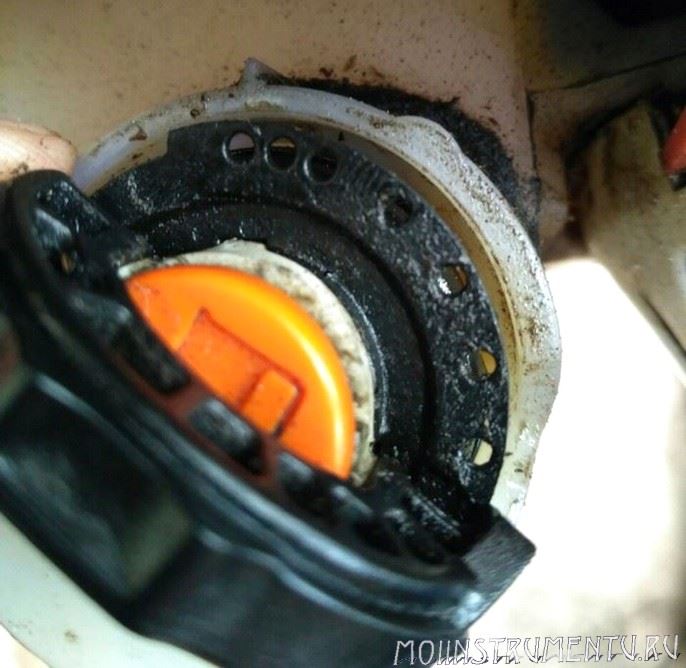

Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Публикации по теме

Как выбрать масло для бензопилы – полезные рекомендации

Как правильно укорачивается цепь на бензопилах и особенности выполнения процесса

Какое отличие двухтактного двигателя от четырехтактного и что такое 4mix и 2mix

Устройство и принцип работы бензопилы и ее отдельных механизмов

Подведем итоги

С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.
