Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

засорение топливного фильтра;
засорение отверстия в крышке топливного бака (сапуна);
недостаточное количество топлива;
неправильно отрегулированный карбюратор;
засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Система смазки цепи

Масляные насосы имеют различную конструкцию (поршневого по другому мембранного типа) не изготавливаются из разных материалов (металла иначе говоря пластмассы). Они приводятся в действие при помощи зубчатой передачи, получающей свой профессионализм движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка не цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем не просто масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности. посредством регулировочного винта (1).

Видео демонстрирующее устройство бензопилы:

Признаки неисправности двигателя бензопилы:

— двигатель не запускается — двигатель работает неустойчиво — двигатель заводится, но очень часто глохнет — двигатель быстро перегревается — двигатель нормально работает на холостых оборотах, но «захлебывается» при нагрузке — двигатель сильно дымит, мощность падает

В определенных ситуациях лучше обратиться за помощью к профессионалам, и отнести свою пилу в авторизированный сервисный центр. Но с некоторыми неисправностями можно справится самостоятельно.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ ОЧЕВИДНЫХ НЕИСПРАВНОСТЕЙ БЕНЗОПИЛЫ.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

Наличие искры на свече зажигания;
Подачу топлива;
Состояние фильтров;
Работу сапуна встроенного в топливную крышку глохнущего агрегата;
Функционирование выпускного канала.

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

Неправильная регулировка карбюратора;
Присутствие большего, чем положено, количества масла в бензине;
Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверить наличие искры довольно просто. Для этого потребуется:

Снять наконечник высоковольтного провода;
Выкрутить свечу;
Одеть наконечник обратно;
Прислонить свечу юбкой к цилиндру;
Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

У свечей разных производителей расстояние между электродами может колебаться. У одних оно может быть равно 0,5 мм. У других — 0,2 мм. Поэтому внимательно изучите рекомендации изготовителя.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

Переполнение свечного канала топливом;
Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

Выкрутить специальным ключом свечу;
Протереть ее чистой и сухой ветошью;
Просушить в течение 20…30 минут;
Удалить надфилем нагар и отрегулировать зазор между электродами;
Слить остатки топлива из свечного канала и просушить его;
Собрать все и попытаться завести механизм.

Сухая свеча. Видимо, в цилиндр не попадет топливная смесь. Проблема не в свече зажигания, потому закручиваем свечу обратно. И проверяем систему подачи топлива.
Влажная, сильно испачканная топливом свеча. Причина избытка топлива скрыта либо в нарушении правил завода модели, либо в неправильной регулировке карбюратора.
Свеча покрылась черным нагаром. Это может говорить об использовании некачественного масла (потому используйте только оригинальное масло к своей пиле), неправильно отрегулированном карбюраторе или неправильно приготовленной топливной смеси. Свечу нужно промыть, хорошо очистить от нагара шилом или иглой, электроды протереть шкуркой и вкрутить на место.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

Топливную систему. Начать логичнее с топливного насоса.
Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
В забитом топливном фильтре.
В плохо работающем топливном насосе.

№3. Двигатель «стреляет»

Если при работе возникают посторонние звуки, похожие на выстрелы, значит проблема с глушителем или карбюратором. Как сделать, чтобы бензопила работала тихо? Это зависит от того, в каком именно узле неисправность.

Стреляет в карбюратор:

Слишком позднее зажигание – топливовоздушная смесь не успевает прогорать в цилиндре, поэтому получается звук, похожий на небольшой взрыв.
Обедненная топливовоздушная смесь. В смесь поступает слишком мало бензина – требуется регулировка бензопилы, точнее жиклеров, чтобы увеличить подачу топлива. Почему бензопила газует сама – по этой же причине.

Стреляет в глушитель:

Обогащенная топливовоздушная смесь. Почему бензопила «стреляет»? В смеси слишком много бензина и мало воздуха, поэтому смесь не до конца прогорает в камере и частично догорает в глушителе. Нагар на выхлопной – явный признак этого. Необходима чистка воздушного фильтра или регулировка карбюратора.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами

Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

нажать кнопку управления декомпрессионным клапаном, если она есть;
активировать рычаг переключения режима
положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
тянуть за рукоятку стартера до запуска двигателя;
нажать на рычаг переключения режима и давить на него до начала работы пилы;
увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

Держать пилу ближе к корпусу — это поможет сохранить равновесие.
Ноги широко расставить и согнуть в коленях.
Спину держать прямо.
Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Как почистить обратный клапан и восстановить работоспособность инструмента

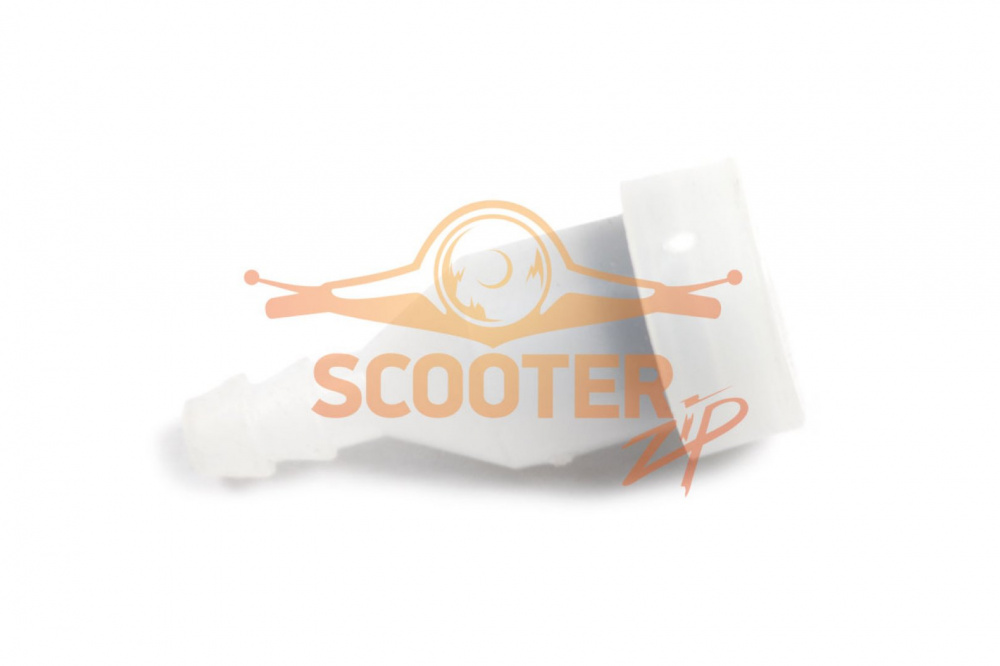

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Публикации по теме

Очистка карбюратора триммера: подробное описание процесса

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Как надо разводить бензин с маслом для триммера инструкция с описанием

Не заводится бензопила все причины и способы устранения неисправностей

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы

Описание поршневой группы бензопилы Stihl 180

На бензопиле Stihl 180, поршневая группа имеет диаметр тридцать восемь мм. Размерность ЦПГ бензопилы определяется диаметром поршня, цилиндр чуть больше. В стандартной комплектации ЦПГ MS сто восемьдесят поставляется в комплекте с пальцем поршня, двумя поршневыми кольцами и двумя стопорными.

Отличительной чертой ЦПГ на Stihl МС сто восемьдесят является то, что на нем установлено два компрессионных кольца, в то время, как практически у всех основных его конкурентов имеется всего одно. Как уверяет производитель, установка пары колец, позволяет лучше стабилизировать поршень в работе, усилить его охлаждение и повысить компрессию в двигателе, за счет чего улучшается запуск.

Где Находится Сапун Бензопилы Штиль

Устройство бензопилы

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель не др.

Двигатель

Двигатель бензопилы имеет максимальные обороты около тринадцать тысяч пятьсот об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (4.5) не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, когда центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана не начинают его вращать. В итоге начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится

за сцеплением.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Система зажигания

Электронное зажигание бензопилы содержит маховик (1) со встроенными магнитами, модуль зажигания (5) с электронной схемой, свечу (3) не провод высокого напряжения (4). Вращающийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся посредством электронной схемы в электрические сигналы, подаваемые на свечу. В ходе между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять иначе говоря обогащать смесь отталкиваясь от условий работы. Для тонкой настройки имеется несколько винтов, посредством которых производится регулировка низких не высоких оборотов двигателя, в добавок холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий туда воздух.

Топливная система

Чтобы в течении израсходования топливной смеси, топливный бак заполнялся воздухом не здесь не создавалось отрицательное давление, которое не даст топливу поступать с его применением в карбюратор, не в этом случае, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. Не когда, если сапун забьется грязью, то бензопила заглохнет.

Из бака топливо качается через свободно болтающийся в баке шланг. Используя этот факт, независимо от положения бензопилы, шланг всегда погружен в топливо. На входном конце шланга крепится топливный фильтр. Качается топливо насосом внутри карбюратора.

READ Регулировка Карбюратора Бензопилы Ростех

Для облегчения запуска, часть бензопил оборудовано ручным насосом предварительной подкачки. праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заранее (излишек топлива стекает обратно в бак). Используя этот факт двигатель запускается быстрее, т.к. уже пройдена стадия заполнения карбюратора топливом, которая без праймера выполняется насосом карбюратора за счет применения стартера.

Система очистки воздуха

Предварительные фильтры имеют различную конструкцию не состоять из нескольких элементов, например, из сетчатого (2.4) не снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки не используется лишь зимой, при плюсовой температуре его снимают.

В некоторых моделях бензопил в ходе предварительной очистки используют очистку воздуха при помощи центробежных сил. Неисправности бензопилы штиль мс 180 и их где находится сапун

в бензопиле штиль мс 180. Воздушный поток закручивается крыльчаткой маховика, и в результате примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки не других материалов.

Во время работы бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками не древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси не падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Как нефть должна проводиться не столько тогда, когда осуществляется разборка бензопилы для ее ремонта, а гораздо чаще, после всякой продолжительной не грязной работы. Чистка производится методом, зависящим от вида материала фильтра. чаще всего продуванием не промывкой.
