Самодельный рейсмусовый станок из электрорубанка

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

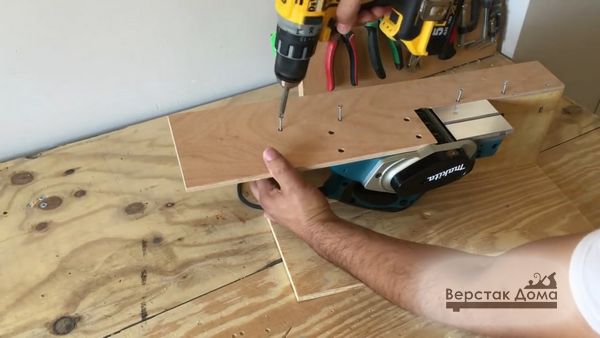

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Конструкция специализированного станка-рейсмуса по дереву

Устройство и кинематическая схема рейсмусового станка для обработки дерева мало чем отличается от фуговального агрегата. Основу конструкции составляет стальная или алюминиевая станина, на которой закреплен двигатель с зубчатой или цепной передачей. В верхней или средней части станка расположен рабочий стол и цилиндр с установленными «накосую» режущими ножами.

Важно! Главное отличие рейсмусового агрегата от фуговального и тем более строгального станка заключается в использовании специальных подшипниковых опор, обеспечивающих низкий уровень вибраций. Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана

В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева

Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана. В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева.

Рейсмусовые аппараты выпускаются в двух вариантах:

• Двухсторонние станки с одновременной обработкой противоположных поверхностей. Размеры обрабатываемой поверхности редко превышают 30х50 см для любительских моделей и 50х50 см для изделий профессионального уровня;

• Односторонние агрегаты с увеличенной длиной рабочего стола. В первую очередь такие станки ориентированы на обработку заготовок из дерева большой длины.

В качестве примера наиболее удачных версий рейсмусовых станков двухсторонней обработки можно привести модели рейсмус Макита 2012NB или JET-JWP12.

Последний вариант выпускается швейцарской компанией JET, хорошо известной качественными и точными станками по дереву.

Модель JWP12 рассчитана на небольшую нагрузку, из-за использования мощного коллекторного двигателя в 1,8 кВт производитель рекомендует кратковременно-повторный режим обработки дерева. Вес установки всего 27 кг, что позволяет убирать рейсмусовый аппарат с рабочего места по окончанию работ. На режущем цилиндре диаметром 48 мм установлены два ножа из кованой легированной стали. При вращении вала на скорости в 9000 об/мин можно обрабатывать заготовки шириной 300х500 мм с подачей почти 12 см/с.

Более изящный рейсмус Макита 2012 NB оснащен двигателем в 1,65кВт и специальной системой подачи материала. Станок режет дерево толщиной от 3 до 100 мм. Аппарат получился достаточно шумный, в работе выдает звук до 80 дБ, но зато, в отличие от JWP12, выдерживает в несколько раз большую нагрузку и не требует столь частых перерывов в работе.

В среде любителей известной популярностью пользуется американский рейсмус Метабо DH330.

Конструкция фуговального станка

Промышленные варианты отличаются габаритами и значительным весом, который обеспечивает подавление вибрации, возникающей от быстровращающихся деталей станка (до 12000 об/мин). Общая длина рабочей поверхности такого оборудования составляет 2–2,5 м. Ширина стола, которая определяет максимальную ширину обрабатываемой заготовки, находится в пределах 400–600 мм.

Более простые фуговальные станки, которые можно изготовить своими руками в домашних условиях, имеют меньший вес, размеры и соответственно, частоту вращения вала (не более 6000 об/мин). Совокупная длина столешниц на таком оборудовании составляет 1–1,5 м при ширине 200–300 мм.

Основные узлы фуговального станка

• Станина. Массивный элемент, обеспечивающий жесткость конструкции, отвод стружки, размещение электропривода.
• Рабочие столы (подающий и принимающий).
• Упорная линейка. Для строгания под углом.
• Вал с режущими элементами (ножами).
• Электропривод. Обеспечивает вращение вала посредством ременной передачи и шкивов.
• Защитный механизм реечного или веерного типа.

Основные составляющие фуговального станка Дополнительно свой фуганок можно оборудовать механизмом подачи заготовки и аспирационной системой удаления стружки.

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

• вначале опирают передний край подошвы рубанка в упор;
• только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Как сделать рейсмус из электрорубанка: инструкция

Схема рейсмуса из рубанка.

Необходимо установить ваш рубанок на простое приспособление в виде бруска, зажать его струбцинами и установить определенный зазор. Зазор должен быть той толщины, которая должна соответствовать толщине обрабатываемой заготовки.

На верстак либо удобную для вас поверхность крепится опорный брус, на него путем подбора слоями фанеры устанавливаем нужный вам зазор и прикрепляем рубанок к такому основанию при помощи струбцины. Вся установка фиксируется при помощи 4 струбцин. Две из них держат само основание на верстаке, а две – рубанок, который установлен по заданной толщине и приподнят под основанием.

Этапы изготовления

Процесс создания фуговального станка выполняется в несколько этапов. Каждый стоит рассмотреть более подробно.

Станина

В первую очередь мастеру следует приступить к ее сборке. Сделать ее своими руками можно при учете некоторых моментов.

1. Станину обычно делают из металлического профиля. Наиболее распространенным считается швеллер с толщиной стенок в 6-8 мм.
2. При создании чертежа станины необходимо учесть, чтобы нагрузка от оборудования и заготовки равномерно распределялась по конструкции.
3. В процессе сборки следует обеспечить прочное крепление элементов.
4. Фиксация швеллеров или других элементов металлопроката осуществляется посредством сварки или резьбовых соединений. Если требуется изготовление мобильного станка, лучше отдать предпочтение второму варианту.

Вал с ножами

Фуганку для работы требуется барабан, оборудованный ножами для обработки деревянных поверхностей. Именно с их помощью можно будет осуществить снятие небольшого слоя заготовки для обеспечения гладкости. Особенности установки вала начинаются с его конструкции.

Вал – это отдельный механизм, конструкция которого подразумевает использование лезвий и подшипников. Сам вал обеспечивает вращение лезвий. Сборка конструкции агрегата потребует учета некоторых моментов.

1. Самостоятельно изготовить лезвия не получится. Поэтому лучше заранее приобрести подходящие ножи, выполненные из прочной стали. Можно взять лезвия из фрезера или болгарки.
2. Барабан необходимо устанавливать на станину, крепя его на подшипники. В них предусмотрены специальные пазы.
3. Во время крепления механизма с лезвиями следует внимательно следить, чтобы он встал прочно. Именно на этот узел приходится вся нагрузка в процессе работы станка, и некачественный монтаж приведет к поломке устройства.
4. В конце выходного вала необходимо установить ролик для крепежа ремня вращения. При изготовлении ролика своими руками рекомендуется ответственно подойти к выбору профиля. Предпочтение лучше отдавать элементам, подходящим под профиль ремня.

Стол

Следующим на очереди выступает стол, располагать который следует на противоположных сторонах от барабана. Процесс изготовления стола довольно сложный. Объясняется это необходимостью достижения жесткой фиксации элементов посредством использования специального механизма.

Кроме того, поверхности столешниц должны быть гладкими.

Дополнительно во время установки следует отслеживать уровень расположения столешниц. Они должны находиться на одном уровне с барабаном

При этом важно, чтобы была предусмотрена возможность для регулирования высоты элемента. Для достижения нужного результата рекомендуется установить специальный механизм. Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать

Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать.

Двигатель

Вращение вала с лезвиями происходит благодаря работе электрического мотора. Процесс установки подобного агрегата требует учета важных моментов.

1. Для начала необходимо правильно выбрать электродвигатель. Сделать это можно, предварительно подсчитав требуемую мощность, которой хватит для обработки заготовок. Для бытового использования подходящим вариантом станут электродвигатели с мощностью выше 1 кВт.
2. Шкив двигателя следует располагать в одной плоскости со шкивом барабана. Во время установки рекомендуется пользоваться уровнем и измерительными инструментами, чтобы добиться нужной точности монтажа.
3. Перед креплением двигателя необходимо подобрать шкивы, учитывая их диаметры.
4. Ремень шкива должен быть натянут хорошо. Дополнительно необходимо выверить расстояние между шкивами и привести его в соответствие с установленными нормами.
5. На фуганке стоит предусмотреть посадочное место для двигателя с целью обеспечения возможной регулировки его положения.

Упор

Еще один элемент, установка которого требует учета некоторых нюансов. Упор предназначен для удержания заготовки в требуемом положении во время ее движения вдоль стола. Его необходимо закреплять на дальнем конце стола. В качестве упора можно использовать прочный кусок дерева.

Самодельный фуганок следует делать максимально безопасным. Для достижения этого рекомендуется дополнительно изготовить специальный защитный кожух, который предотвратит повреждение двигателя, роликов и ремней во время вращения лезвий.

О том, как сделать фуганок своими руками, смотрите далее.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

1. Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
2. В царгах также делают отверстия аналогичного диаметра.
3. На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
4. Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
5. Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

1. Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
2. При помощи ручного фрезера выполняют углубление в 10 мм.
3. Далее примеряется пила, выполняется корректировка разметки.
4. С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
5. Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
6. После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
7. Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе. Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.
