Садовый измельчитель из циркулярки своими руками

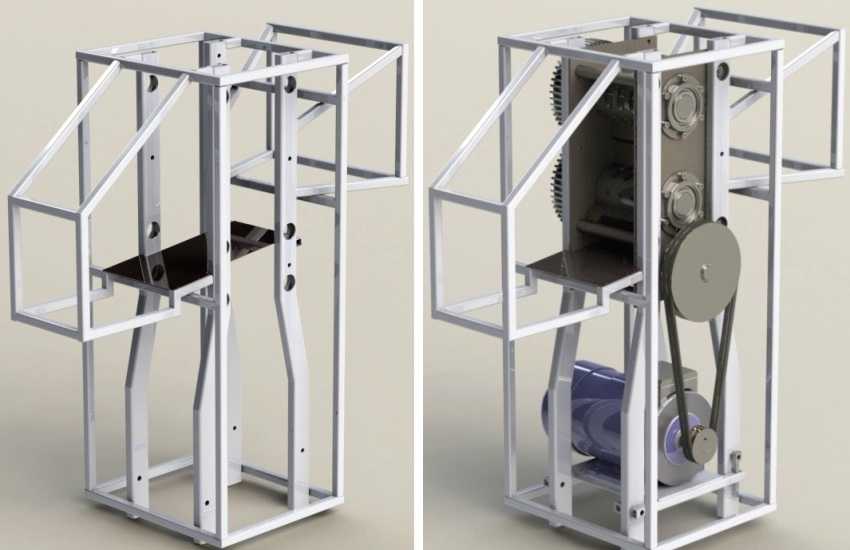

Пошаговая сборка двухвального типа

Чтобы сделать такой агрегат создается чертеж. Он оказывает помощь при изготовлении конструкции.

Подбираются необходимые материалы и инструменты:

  • двигатель;
  • металлические пластины толщиной 10 мм – 2 шт.;
  • шестерни – 2 шт;
  • шкив – 2 шт;
  • вал – 2 шт;
  • подшипники – 5 шт;
  • ножи;
  • металл для корпуса;
  • труба из металла;
  • гаечные ключи,
  • перфоратор;
  • сварочный аппарат.

Рама изготавливается в обычном порядке. Если планируется установка 4 ножей, то берется квадратная заготовка и с 2-х сторон вытачиваются валы для вхождения в подшипник. Для 3 ножей нужен круглый брусок, в котором делаются срезы под них. В болванках сверлятся отверстия.

Прикладываются к ним ножи. Намечаются места крепления. Сверлятся отверстия, и в них нарезается резьба.

Формируется барабан, который состоит из 2 стенок, 4 шпилек и защитного кожуха. Для создания стенок используется металл толщиной 10 мм. В них изготавливается по 2 отверстия для подшипников.

На валы устанавливаются подшипники и крепятся ножи. При помощи шпоночного соединения шкив закрепляется на валу. Шпоночный паз формируется при помощи горелки. На раму устанавливается весь механизм: двигатель со шкивом и барабан. Между собой шкивы соединяются ременной передачей.

Изготавливается приемник. Для этого вырезаются в форме трапеции 4 листа металла. Они свариваются в виде короба. Устанавливается он на болты перед барабанным отверстием.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

  • Дисковые пилы – 15-25 штук
  • Мотор – бензиновый или электрический
  • Шпилька (штанга) М20, к ней шайбы и гайки
  • Шкив (например, от генератора ВАЗ) и плотный ремень
  • Подшипники
  • Металлические трубы для рамы
  • Листовой металл для бункера
  • Шайбы из пластика 14-24 штуки

Из болгарки

Шредер из угловой шлифовальной машины (болгарки) – очень простой и быстрый в изготовлении агрегат. Чтобы измельчитель перемалывал траву и ветки толщиной до 4 см, в качестве двигателя необходима болгарка с мощностью больше 3 кВт.

Для работы потребуются:

  • металлические уголки 35х35 мм;
  • лист металла толщиной 3 мм;
  • любая металлическая ёмкость (ведро или выварка);
  • пластинчатые самодельные или покупные ножи (от газонокосилки);
  • крепёж (болты, гайки, шайбы);
  • листовая жесть;
  • электроды, отрезные и шлифовальные диски на болгарку.
  • электродрель;
  • сварочный аппарат;
  • болгарка;
  • ключи накидные или рожковые.

Перед началом изготовления агрегата уголок нарезается и сваривается станина, похожая на стул. Для безопасности функционирования установки основание должно быть устойчивым.

Работа производится в следующем порядке:

  1. К сваренной станине крепится болгарка, валом кверху.
  2. Сбоку ёмкости прорезается отверстие длиной 10 см, шириной 5 см.
  3. Из жести изготавливается короб для удаления перемолотой массы и крепится к прорези.
  4. На дне ёмкости по центру сверлится отверстие для вала болгарки.
  5. Болгарка крепится на станину.
  6. Ставится пластинчатый нож или диск от газонокосилки.

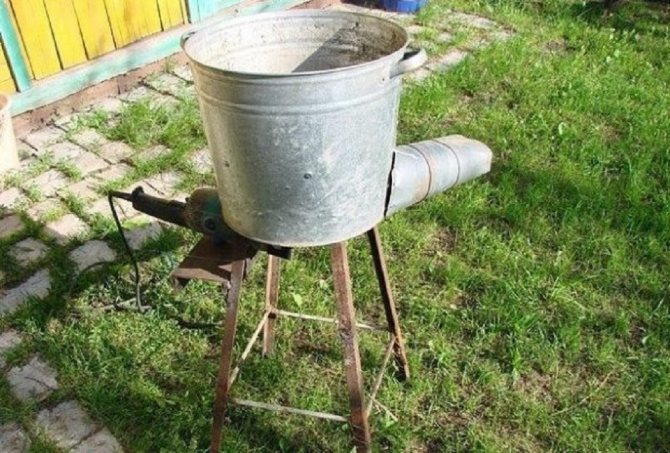

Шредер из болгарки


Конструкция мини-шредера из болгарки

Разновидности

Основная часть аппарата – это рабочий орган, назначение которого порубить веточки на мелкие отрезки. Измельчители фабричного выпуска различаются конструкцией этого дробящего механизма.

Привод для аппарата может работать от мотора на бензине, дизеле или электричестве.

Для условий сложившихся дома больше подойдут такие типы выпущенных на заводе аппаратов:

  • дисковый вариант;
  • аппарат с резательным механизмом, состоящий из станочных пил по дереву.

В резке с дисковым измельчителем ветки режутся на небольшие щепки заострёнными ножами, зажатыми на валу из утолщённого металла. Приводится в движение двигателем на электричестве или бензине за счёт ремня. Для охраны труда диск прикрывается кожухом из металла, а для наполнения веток руками служит бункер.

Преимущество дискового измельчителя: он измельчает дерево быстрыми темпами, обладает большой производительностью. Ножи нужно периодически вынимать и затачивать.

Требуемый металл можно попытаться найти у себя в домохозяйстве или в пункте приёмки металла. А на другой тип дробилок потребуется приобрести два десятка пил, предназначенных для циркулярной установки.

Когда через заполняющий бункер в аппарат подаются ветки, приспособление с пилами вгрызается в них и измельчает до состояния опилок. Из опилок можно сделать топливные брикеты.

Мульчер

Агрегат предназначается для измельчения свежей и подсушенной зелёной массы, но не подойдёт для обработки сухой ботвы и любых ветвей. Его основой служит режущий модуль состоящий из лески.

Нарубленную зелёную массу можно использовать только как декоративную или сельскохозяйственную мульчу, от этого и появилось название аппарата.

Шредер

Назначение шредера заключается в грубом измельчении, потому приготовленную щепу применяют только для топки.

В шредерах промышленного типа заложен принцип выработки щепы небольшого размера, но в приборах сделанных собственноручно самым важным свойством является упрощённость конструкции и лёгкость сборки, что отражается на увеличении размера щепок.

Принцип работы садовых измельчителей

Прежде чем приступать к изготовлению устройства своими руками, стоит разобраться с его составными частями и принципом работы. Без такой информации сложно сделать грамотный чертеж и правильно собрать измельчитель садовый своими руками.

Принцип работы оборудования заключается в передаче мощности с мотора на вал. Это может происходить напрямую или с помощью ременной либо цепной передачи. В процессе работы в бункер помещаются ветки. Они измельчаются с помощью ножей, расположенных на рабочем валу. Результатом работы самодельного измельчителя является щепа, которую либо отправляют в компостную яму, либо используют для мульчирования.

Дробилку для веток можно собрать самостоятельно из подручных материалов или приобрести в магазине. Промышленные агрегаты позволяют перемалывать не только ветви, но и не слишком  толстые стволы деревьев. Однако изготовить подобное устройство своими руками навряд ли получится, поскольку конструкция его гораздо сложнее простейших садовых измельчителей древесины.

Зернодробилка, корморезка, траворезка в одном приборе – реально ли изготовить?

Как говорится, один измельчитель – хорошо, два – еще лучше. Но и это не предел мечты. Ведь большинство современных промышленных моделей давно обладают таким свойством. Дома добиться такого универсального результата будет сложнее, но вполне возможно. Основой конструкции для подобного самодельного агрегата может стать практически любой среднемощный мотор или бытовая дисковая пила.

Важно помнить следующее:

  • качество обмолота коррелирует с прочностью ножей и их заточенностью;
  • для каждой разновидности кормов следует устанавливать отдельный нож или фрезу. В случае работы со злаковыми лучше использовать 2 ножа, вращающихся в противоположном направлении;
  • при дроблении кормовых культур конструкцию можно усилить терками, зерновых – ситами;
  • для самоделок подбирайте только исправные электродвигатели и электропроводку.

В заключении хочется отметить, что собственная безопасность – превыше всего. Поэтому соблюдение норм охраны труда и электробезопасности – важный этап при создании любого инвентаря.

Самодельная дробилка для кедровых шишек

Заготовка ореха может производиться на месте сбора при помощи аппаратов для шелушения и отсека для сбора скорлупы. Несмотря на сегодняшнее разнообразие устройств, не стоит пренебрегать возможностью самостоятельного изготовления, так как это позволит не только сэкономить средства, но и сделать аппарат с оптимальными размерами и характеристиками.

Дробилка для кедровых шишек оптимально подходит для обработки большого объема ореха, ее принцип действия схож со стержневой мельницей. Основу конструкции представляет барабан с множеством металлических штырей, обращенных в разные стороны. Он размещается на специальном валу, вращение которого производится при помощи двигателя или вручную. В бункер помещаются собранные шишки, в процессе вращения барабана они зажимаются стальными штырями и измельчаются. После этого зерна, смешанные со скорлупой, отправляются на последующую обработку.

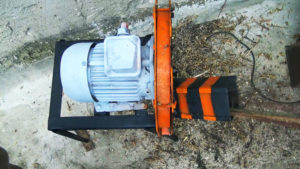

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

  • аппарат для сварки;
  • металл и уголок;
  • оцинкованная выварка или куб;
  • метизы (болты с гайками, шайбы, хомуты);
  • ножи и втулки.

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

  • Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
  • Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
  • Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
  • Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

  • Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
  • Пылесос. Сборка — как при использовании стиральной машинки.
  • Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

  • накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
  • носить защитные очки во время работы;
  • избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
  • давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Дробилка для яблок

Собираю яблоки и промываю водой от грязи. Первым делом, дроблю яблоки
в самодельной дробилке.

Привод дробилки — небольшая дрелька мощностью 350 Ватт, этого достаточно для дробления целых яблок.

Яблоки засыпаются небольшими порциями в бункер, сделанный из обрезков ламинированного
ДСП, и перемалываются барабаном. Сам бункер просто ставится сверху и ничем не крепится,
что позволяет легко снимаь его для очистки.

Рабочим столом служит кусок ламинированной столешницы (такие остаются после врезки мойки в кухонную мебель).
В столешнице прорезано отверстие, с двух сторон от него прикручены бруски 60×40 мм из сосны.

В свою очередь, дощечки из дуба крепятся саморезами к сосновым брускам. В дубовых дощечках просверлены
отверстия под шпильку, на которую насажен барабан дробилки. Никаких подшипников не используется.

Барабан склеен из четырех обрезков буковой доски толщиной 25 мм (старая полка с кладовки).
Дощечки проклеены между собой акриловым клеем. Получившийся брус 100×100 мм слегка оцилиндрован
рубанком. Затем по оси просверлено отверстие и барабан был посажен на клею на шпильку 10 мм диаметром.

Шпильку с заготовкой барабана установил на место, закрепив длинный конец шпильки в патрон дрели.
При включении дрели у нас получается как-бы токарный станок. Барабан вращается вместе со шпилькой,
и, использовав подставку из бруска и стамеску придаем ему форму практически идеального цилиндра.
Проточив барабан, вкрутил в него саморезы длиной 25 мм. Из дерева саморезы выступают примерно на 10 мм.

После первых дроблений дощечки покоробило из-за намокания и разорвало один шов.
Пришлось заново клеить и дополнительно прокручивать все тело барабана саморезами 70 мм длиной.

Пятнадцать-двадцать минут дробилки, и у нас уже ведро измельченных яблок, можно переходить к
отжиму сока. Рама под отжим собрана из досок и брусков, местами на саморезах, местами на шпильках.

Поддоном под корзину для отжима служит крышка от ведра из-под шпаклевки. Конечно, лучше было бы
использовать подходящего размера таз с плоским дном, в нашем случаем просто наклоняем всю раму
для слива сока.

На поддон устанавливаем корзину. Корзина для отжима изготовлена из реек 20×35 мм,
скрепленных между собой перфорированной
монтажной лентой из оцинковки. Зазоры между рейками выставлялись на глаз около 1 см.

Изначально корзина была около 40 см высотой, сейчас, около 25 см. При такой высоте,
в корзину помещается треть ведра намолотых яблок.

Для фильтрации сока в корзину укладываем обычную марлю, сложенную вдвое.

Дробленые яблоки насыпаем в получившийся мешок из марли.

Свободные концы марли сводятся и скручиваются вместе.

На мешок из марли укладывается поршень из двух кружков буковой доски (той же, из которой сделан барабан).
Изначально круги поршня были склеены между собой, но их также покоробило и клеевой шов разорвало.
Так как все работает и в таком виде, склеивать покоробившиеся кружки не имеет смысла.

Сок начинаем сбегать даже раньше, чем придавливается поршень. Наклоняем раму, чтобы сок стекал
в подставленную миску. Слегка продавливаем поршень рукой. Сок пошел!

Сверху на поршень устанавливаем двухтонный автомобильный домкрат. Шток домкрата упирается
в верхнюю перекладину рам усиленную полосой металла (чтобы распределить нагрузку).

Наклоняем раму для стока сока в миску (подпираем специально обученной реечкой) и качаем ручку домкрата.
Процесс идет полным ходом. Прожимаем поршень домкратом, немного ждем, еще прожимаем. Даем
время стечь соку. Можем покамест присесть, отдохнуть и пощелкать орехи
самодельным орехоколом .

После нескольких отжимов вместо крышки приспосабливаем обрезанное ведро из-под шпаклевки с просверленным отверстием для слива.

В результате, за двадцать минут ведро намолотых яблок превращается в 4-5 литров сока.
Яблочный сок, выжатый своими руками с помощью нехитрых самодельных приспособлений. Вкуснотища-то какая!!!

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

  • профильную трубу на 25;
  • уголок на 30;
  • швеллер.

Крепежные элементы:

  • уши под мотор,
  • гайки,
  • шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

  • для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
  • режущий блок молоткового типа для перемалывания тонких прутьев;
  • универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
  • ножи от заводской садовой техники – кусторезов, газонокосилок;
  • измельчать траву − триммерная леска;
  • дробилка для пней из рубанка;
  • два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

  • отключение, включение электрооборудования;
  • изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;

• металлической емкостью (обычной вываркой);

• самодельными либо готовыми ножами (например, от газонокосилки);

• крепежными элементами;

• листовой жестью.

Из инструментов потребуются:

• электродрель;

• сварочный аппарат и электроды к нему;

• угловая шлифовальная машина, чтобы резать уголки;

• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;

• из них сваривают раму, напоминающую стул;

• приваривают полку из куска листового металла;

• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;

• прорезают сбоку выварки отверстие примерно 10 на 10 см;

• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;

• делают на дне выварки отверстие в центре;

• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;

• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгаркидлиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Дробилка с матрицей из циркуляционных пил

Это — тоже несложное в изготовлении устройство. Для того чтобы изготовить садовый измельчитель своими руками такого типа понадобятся:

  • 20 штук качественных циркуляционные пил, желательно с твердосплавными напайками.
  • Крепежные метизы.
  • Разделительные шайбы для пил. Необходимо 19 штук толщиной 4−5 мм.
  • Листовой металлопрокат для изготовления бункера и защитного кожуха.
  • Готовая рама или материал для ее изготовления.
  • Два подшипника № 307.
  • Вал диаметром 20 мм с резьбой.
  • Обоймы подшипника.

Измельчитель древесины своими руками готов!

Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Варианты самостоятельного изготовления измельчителей

В условиях частной мастерской затруднительно изготовить шнековый или фрезерный вариант конструкции

Домашние умельцы обычно останавливают свое внимание на ножевых барабанах, одновальных или двухвальных, или на режущем элементе из дисков от циркулярной пилы

Шредер двухвального типа

С наиболее мощным устройством придется поработать. Валы, снабженные 1-3 закрепляемыми ножами, следует установить строго параллельно.

Двухвалковый измельчитель без кожуха и бункера

Мощный измельчитель будет нуждаться в периодическом уходе. Шестерни нужно будет смазывать солидолом или ЦИАТИМ, после работы очищать ножи и бункер от остатков дерева.

Шредер с одним режущим диском

Одновальный измельчитель намного проще в проектировании, изготовлении и сборке, но и мощность его будет существенно ниже.

Материал для ножей лучше выбрать среди высокопрочных инструментальных сплавов. Лучше повозиться один раз при заточке, чем потом раз в день перетачивать мягкую сталь.

Двигатель мощнее 3 киловатт можно крепить прямо к рабочему валу. Менее мощные лучше соединять с рабочим валом через шкив.

Шредер из дисковых пил от циркулярки

Это самый простой вариант устройства, но и самый маломощный. из сложных деталей потребуется изготовить (или подобрать готовый) только вал.

Режущие диски должны быть исправные, со всеми зубьями, без дефектов и трещин. Лучше не скупиться и приобрести новые.

При сборке рабочего органа нужно следить за двумя особенностями:

  • зубы соседних дисков должны быть смещены по окружности друг относительно друга на полшага,
  • шайбы толщиной 5-7 мм должны разделять соседние диски. Чем больше внешний диаметр этих шайб, тем легче будет очищать диски от щепок и опилок.

Дробилка для веток- надежный помощник садовода. Владея определенными навыками, измельчитель ветокможно изготовить своими руками, сэкономив немалые суммы. Наиболее популярными среди домашних мастеров являются более мощные одно- и двухвалковые ножевые шредеры, а также легкая конструкция из дисков от циркулярной пилы.

https://youtube.com/watch?v=57ngRpnNOeo

Что такое дробилка и для чего она нужна

В ходе плановой вырубки леса и вывоза кругляка на очищенной территории остается огромное количество ветвей всех размеров.

Сжигать их на месте опасно и нерационально. Вывозить в естественном виде дорого и неудобно – имея достаточно малую массу, они занимают непомерно большой объем.

Оставить их также невозможно: дерево, сгнивая, превращается в рассадник вредителей леса.

Не стоит забывать и о том, что дерево в любом его виде – ценный источник целлюлозы. Каждая переработанная ветка, каждый сучок – это новая газета, книжная страница, тетрадь для школьника.

Заметно облегчить обработку отходов деревопереработки поможет дробилка. Измельченная непосредственно на месте вырубки древесина занимает мало места, ее легко транспортировать, она полностью готова для дальнейшей переработки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
