Шаблон для кладки кирпича. залог ровных швов

Коротко о главном

Кирпичная кладка, несмотря на появление инновационных стройматериалов, остаётся популярным способом возведения стен жилых и нежилых строений и сооружений.

Для укладки кирпича существует несколько разных приёмов, но соблюдение элементарных правил этого технологического процесса одинаково важно в каждом конкретном случае. Выбирая вариант укладки всегда нужно помнить о достаточном количестве раствора, который наносится на строящуюся стену, и правильной технологии.

Чтобы строение было крепким долгие годы, швы в кладке не должны совпадать по вертикалям

В случае выбора даже самой простой схемы укладывания следует перемежать тычковые и ложковые ряды или смещать кладку на четверть либо на половину кирпича.

Чтобы строение было крепким долгие годы, швы в кладке не должны совпадать по вертикалям. В случае выбора даже самой простой схемы укладывания следует перемежать тычковые и ложковые ряды или смещать кладку на четверть либо на половину кирпича.

Кирпичная кладка под расшивку: альтернативный способ

Несмотря на то, что стандартно кирпич под расшивку укладывается не так уж и сложно, все же некоторые люди выискивают более простые способы. Согласитесь, четко выверять ширину шва – дело достаточно утомительное, да и не у всех это может получаться на все 100%. Именно по этой причине появился альтернативный способ укладки кирпича, который не предусматривает использование такого инструмента, как расшивка, но, тем не менее, результат получается такой же качественный.

В основу этого метода кладки силикатного или любого другого кирпича под расшивку положено использование круглого или прямоугольного прута – он укладывается вдоль всего нижнего ряда с обеих его сторон. После этого вам останется только заполнить пространство между прутками цементным раствором и уложить на него кирпич, пристукивая его резиновым молотком. Для такой кладки понадобится запастись изрядным количеством прутков – вынимать уже уложенный прут можно только после того, как над ним расположится еще несколько рядов кирпича. Вытаскивать его нужно аккуратно, а перед очередным использованием хорошенько промыть от старого раствора.

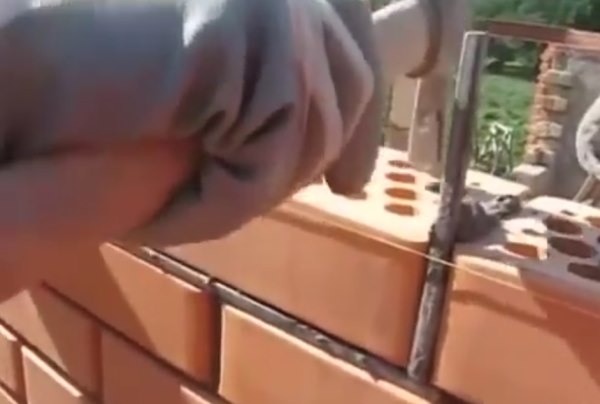

Кладка кирпича с прутком фото

Вся прелесть данного метода укладки облицовочного кирпича заключается в том, что после изъятия прутков вы сразу же получаете красивый, а главное ровный и равномерно заполненный раствором шов. Его не придется дополнительно подводить и даже очищать с помощью щетки по металлу. Единственное, что потребует от вас особого внимания, это укладка первого ряда – как и в случае с расшивкой, его придется выложить идеально, с использованием уровня или маяков.

Теперь несколько слов о преимуществах использования прутка в виде шаблона для кладки кирпича под расшивку. Их достаточно много.

  1. С помощью прутка вы получаете практически идеально ровные швы – в некотором роде использование этого приспособления можно сравнить с применением крестиков при укладке кафеля.
  2. Такой способ укладки кирпича можно назвать чистым – если все делать аккуратно, то на лицевой стороне кладки не появится ни одной капли раствора, которую придется счищать. Вообще раствор, попавший на кирпич, может доставить массу неприятностей, особенно если речь идет о дорогом облицовочном строительном материале – он въедается в поры, а его очистка с помощью металлической щетки может привести к испорченному внешнему виду кирпичной стены.
  3. Необходимость формировать шов полностью отсутствует – за вас это сделает круглый пруток. Почему круглый? Потому что квадрат в большинстве случаев не позволяет сделать так, чтобы раствор и кирпич были примерно на одном уровне – такие швы дополнительно придется заполнять раствором. Что же касается круглого прута, то устанавливая его по самому краю кирпича, мы исключаем необходимость дополнительно заполнять швы раствором.

В заключение темы, кладка кирпича под расшивку, хочу отметить то, что такая технология получила широкое распространение при возведении любых кирпичных строений, в которых важную роль отводят красивой лицевой поверхности. Мало того, под расшивку укладывается не только сам кирпич, но и плитка, имитирующая его – например, фагот или обычный клинкер под кирпич, да в общем то и сам клинкерный кирпич то же.

Автор статьи Александр Куликов

Технология кладки облицовочного своими руками

Отделка облицовочным кирпичом ценится за свой красивый внешний вид и длительный срок службы. Несущие и облицовочные стены должны опираться на фундамент, если его нет, то он подливается.

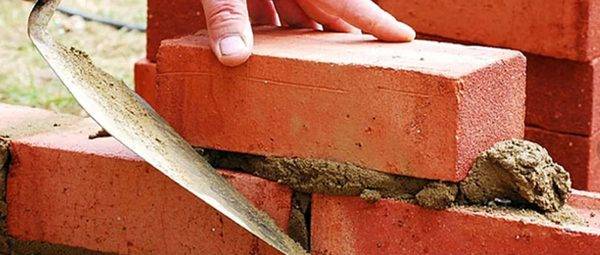

Для проведения работ готовят немного раствора, чтобы он не застывал, а для придания швам определенного цвета, в него можно сразу добавить пигмент.

Раствор укладывают так, чтобы он не доходил до края стены на 1 см, это просто делать при помощи шаблона.

После проведения расшивки, выступание шва за пределы кирпича должно быть до 2 мм, толщина горизонтальных швов до 10 мм, а вертикальных не более 12 мм, контролировать это можно при помощи бруска или специального инструмента.

Виды кладки облицовочного кирпича

Здесь мы не будем подробно останавливаться на вопросах о том, какой вид или цвет кирпича выбрать для облицовки дома, поскольку все это детально рассмотрено в других наших статьях. В этом материале мы детально рассмотрим способы кладки, особенности перевязки, варианты расшивки швов и прочие детали, которые помогут создать действительно оригинальный и запоминающийся фасад.

А начнем мы с того, что такое декоративная кладка и для чего она нужна. Здесь все просто – предназначена она исключительно для красоты. Ее возможности и широкий выбор кладочных материалов предоставляют нам широкие просторы для самовыражения.

Существует 3 основных вида кладки облицовочного кирпича:

  • прямая;

  • декоративная;

  • художественная.

Чтобы перейти к подробному рассмотрению способов, нужно знать некоторые строительные термины. Также знание определений позволит вам общаться «на одном языке» со строителями, что позволит быстрее договориться о желаемом результате в том случае, если кладочные работы будет выполнять подрядчик.

Терминология

Перевязка – определенная схема укладки кирпича, которая предполагает размещение стыков верхнего ряда таким образом, чтобы они перекрывали стыки нижнего.

Подробно ознакомиться со строительными терминами, используемыми при облицовке стен лицевым кирпичом, вы можете на рис. 1:

Рисунок 1. Термины, применяемые при кирпичной кладке

Прямая кладка

Прямая кладка предполагает создание рисунка путем применения разных способов перевязки и равномерного распределения швов. Благодаря цвету и размеру шва, а также гладкой, фактурной или цветной поверхности самого облицовочного кирпича можно создать довольно необычный и красивый облик фасада.

Несколько популярных узоров, используемых при кладке одноцветного облицовочного (фасадного) кирпича:

Рисунок 2. Основные способы прямой кладки одноцветного кирпича

Детально о том, как правильно класть облицовочный кирпич, показано на следующем видео:

Декоративная кладка

Декоративная кладка – создание узора не только с помощью перевязки, но и с использованием разноцветного облицовочного кирпича (см. рис. 3).

Рисунок 3. Декоративная кладка с применением материала двух цветов

При обкладке фасадов этим способом возможно также создание фактурных и рельефных элементов в комбинации с определенной схемой перевязки и/или использованием изделий со специальными декоративными свойствами. Ниже представлено фото кладки домов, выполненной из фактурного фасадного (облицовочного) кирпича с разными оттенками:

Фото 1. Пример оригинального дизайна, выполненного в атмосфере старинного дома

Существует множество различных вариантов кирпичной кладки с облицовкой лицевым кирпичом, но самым оптимальным в соотношении цены, качества и трудоемкости работ является создание разнообразных узоров путем применения материала разных цветов (см. рис. 4).

Рисунок 4. Виды кладки с применение разноцветного кирпича

Художественная кладка

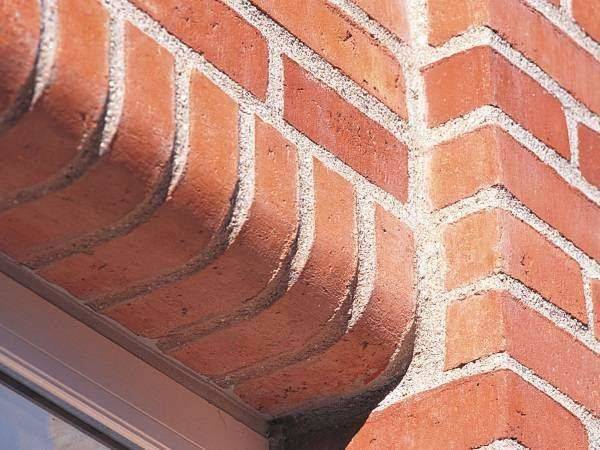

При художественной (ее еще называют узорно-рельефной) кладке используется все вышеописанные способы и в дополнение к ним – способ укладки кирпича. То есть в результате фасад будет иметь не ровную плоскость, а с различными объемными узорами (см. фото 2) – пилястрами, выступами, обрамлениями и т.д.

Фото 2. Примеры художественной кладки

Предлагаем посмотреть интересное видео о том, как можно оригинально положить облицовочный кирпич:

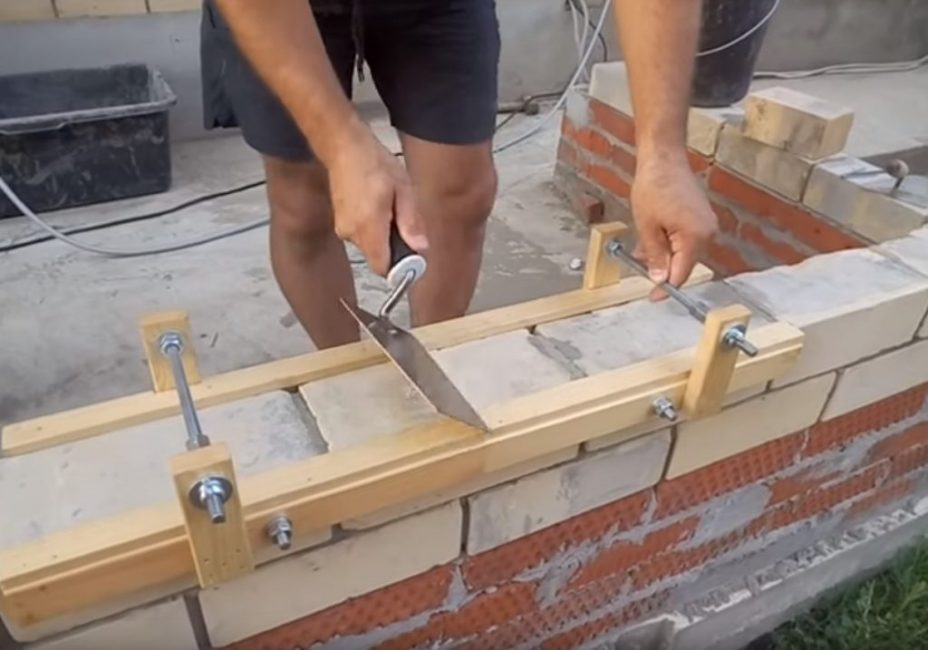

Конструкция и принцип действия приспособления

Конструкция приспособления для кладки

1

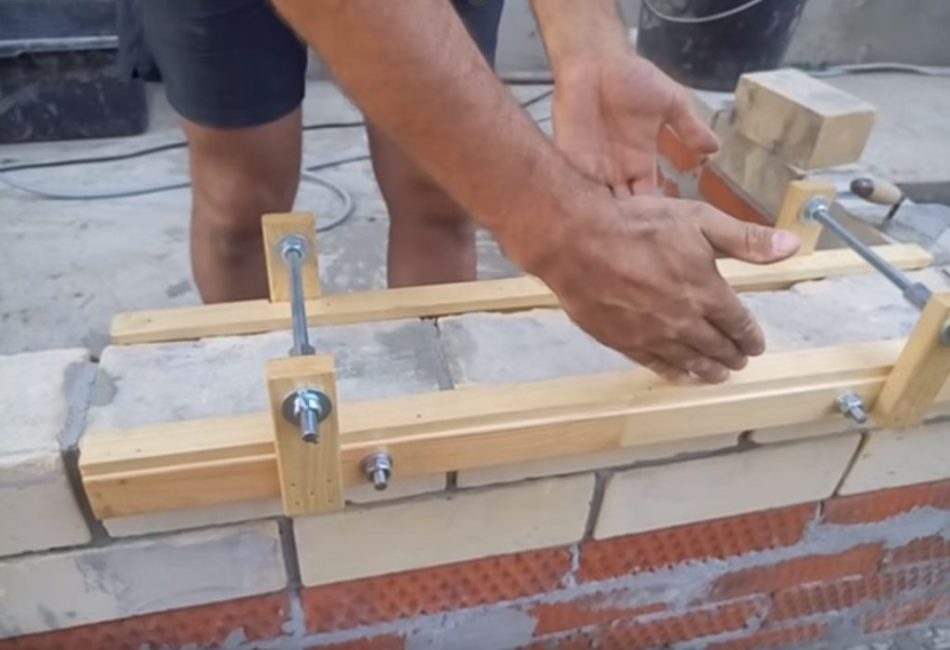

Приспособление представляет собой две планки, зафиксированные на определенном расстоянии друг от друга при помощи резьбового соединения изменяющейся длины.

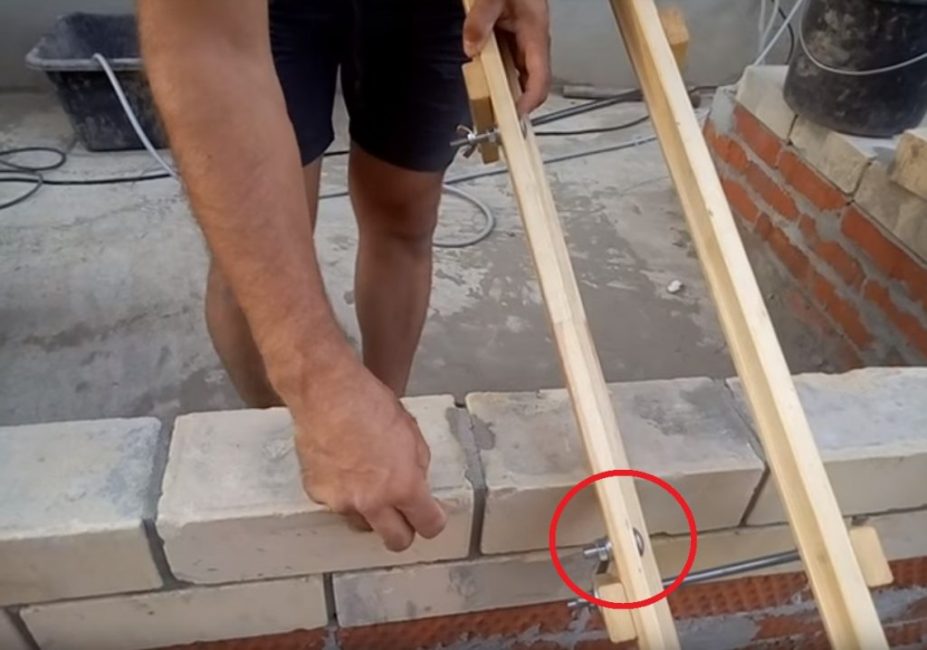

Резьбовое соединение состоит из двух шпилек, удалённых друг от друга на расстояние равное длине двух кирпичей

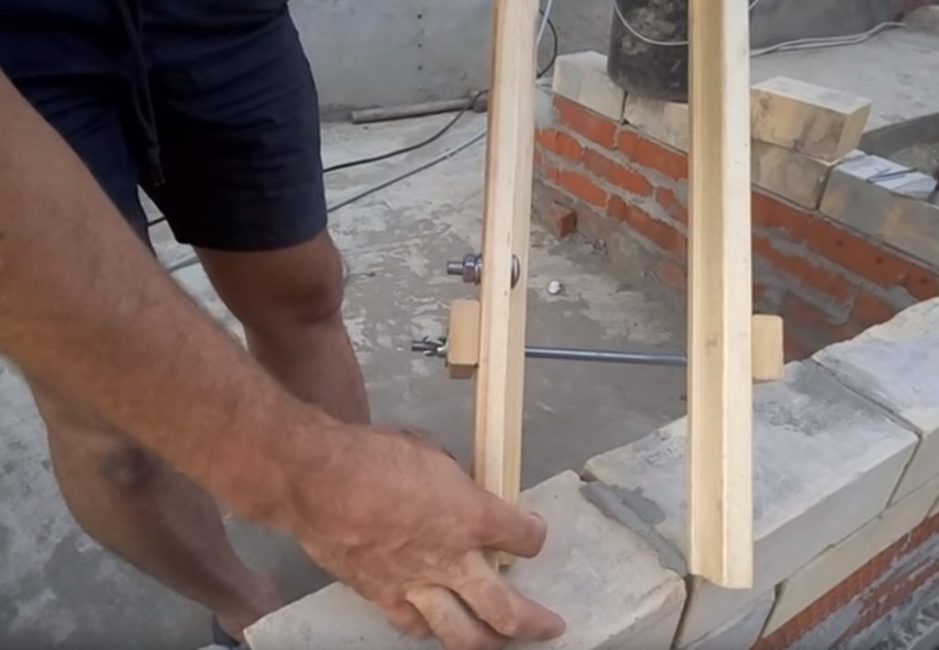

С помощью гаек-барашков регулируется толщина кирпича.

Регулируется толщина кирпича

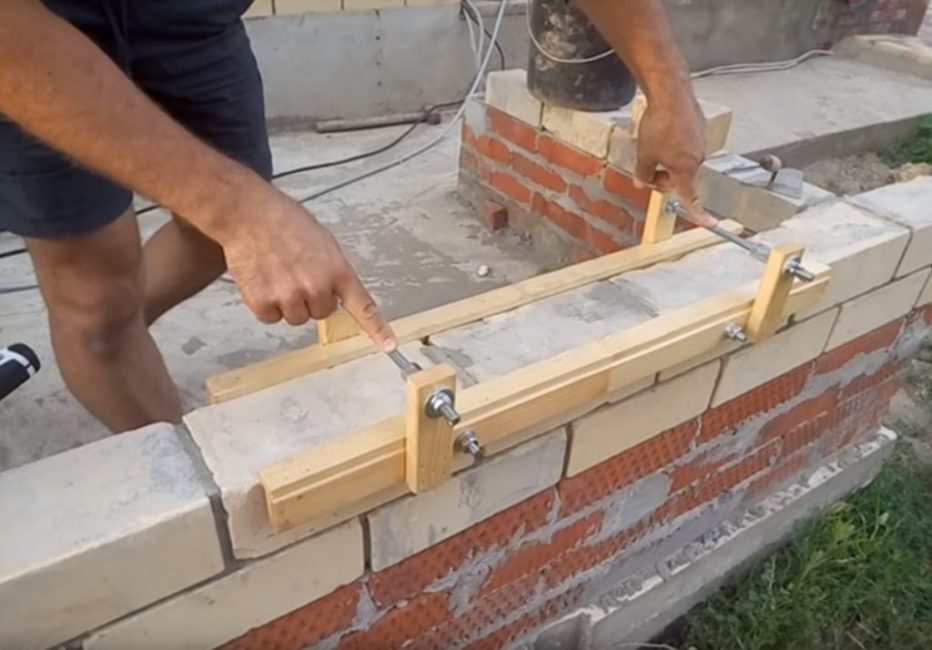

Раствор укладывается ровно благодаря двум параллельным горизонтальным планкам.

Укладка раствора

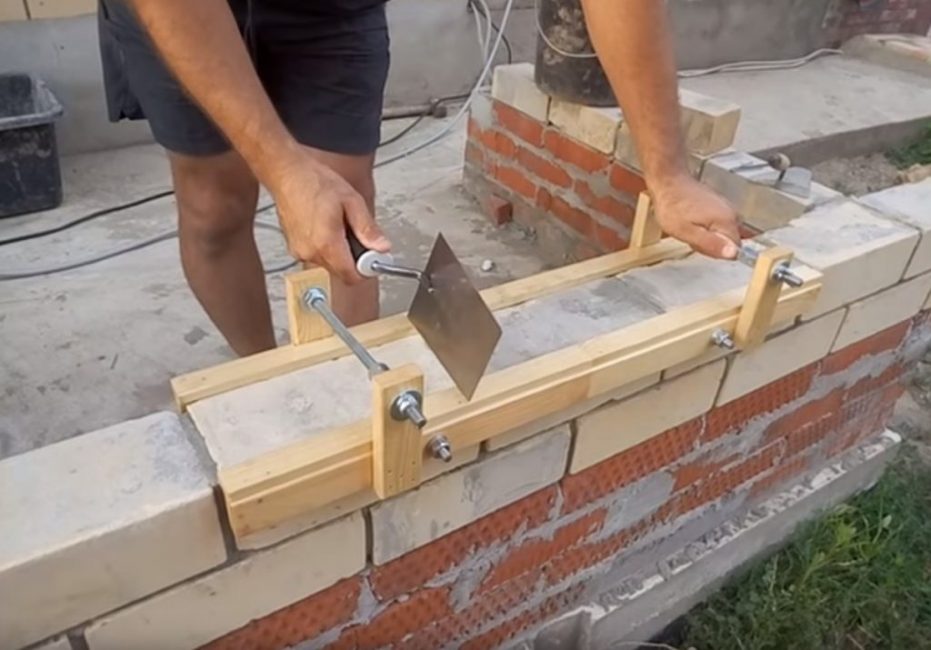

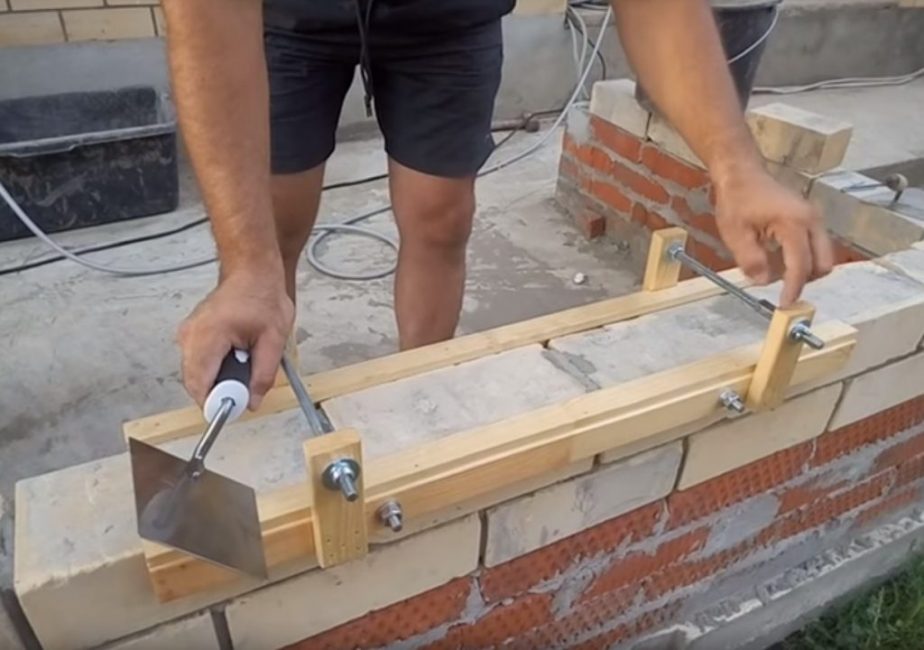

Раствор укладывается между этими двумя планками и разравнивается при помощи мастерка.

Раствор укладывается при помощи мастерка

5

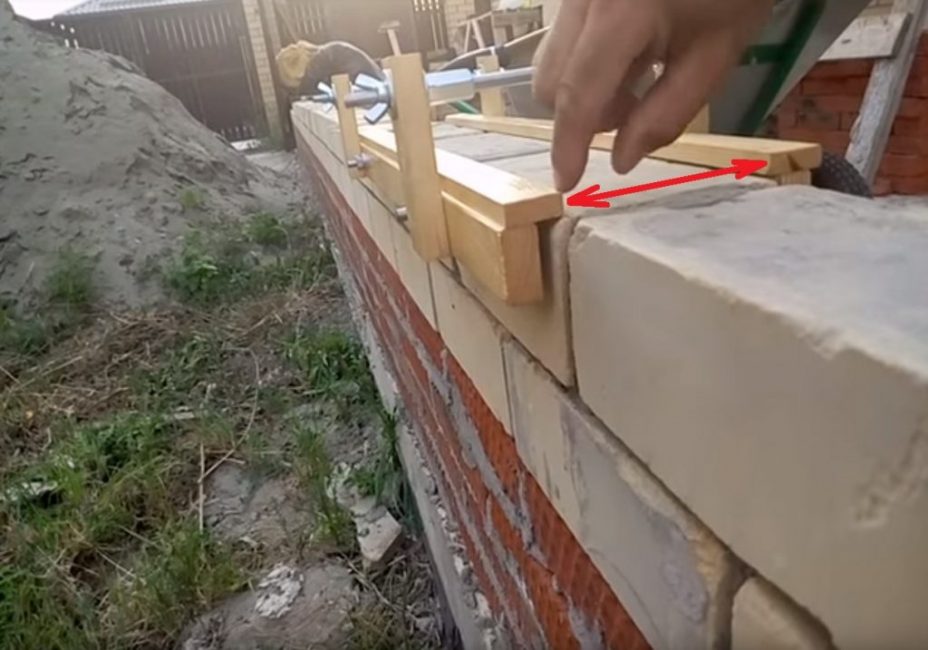

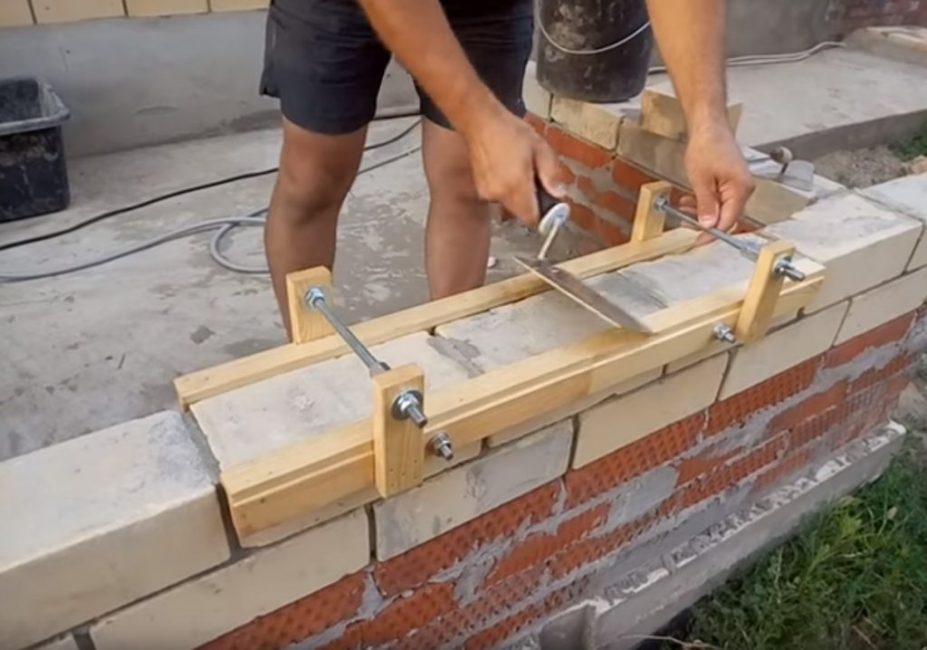

После того, как будет уложен раствор на весь ряд, сверху на него укладываются кирпичи. При таком способе укладки выравнивание ряда кирпичей не будет представлять особой проблемы, поскольку слой раствора по всей длине будет иметь одинаковую толщину.

После заполнения одного участка вся конструкция сдвигается, и раствор накладывается на новое место

Особенности конструкции

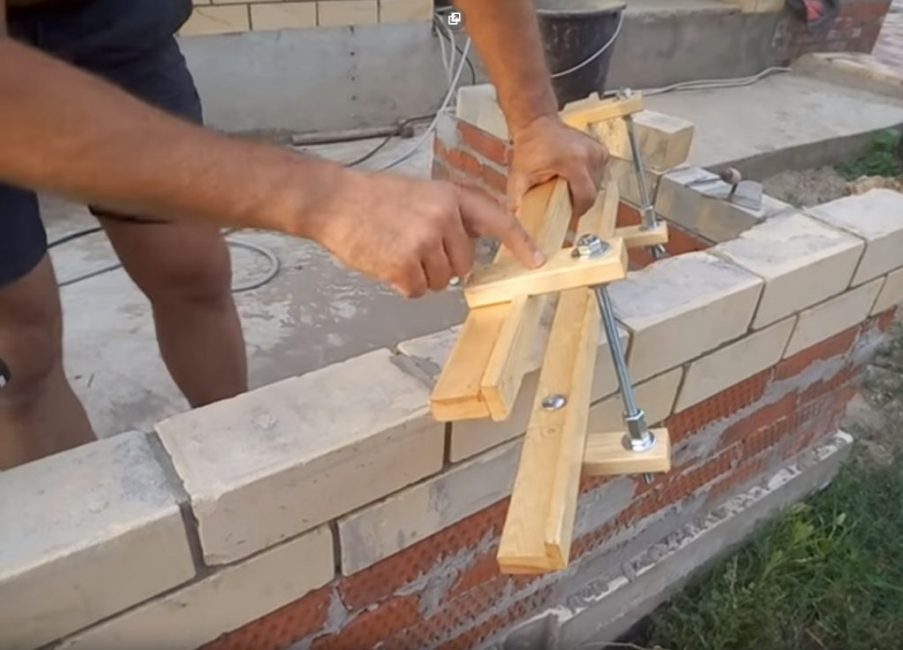

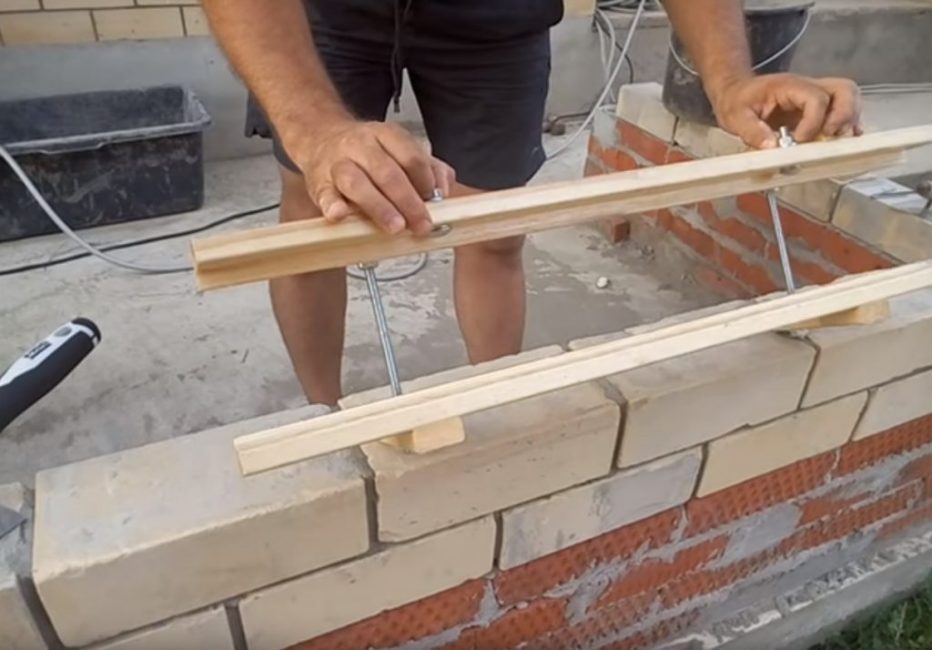

Боковые рейки для крепления шпилек имеют длину порядка 100 мм

1

Все размеры данного приспособления так или иначе вытекают из размеров кирпичей, с которыми придётся иметь дело строителю. Например, высота реек для шпилек выбирается таким образом, чтобы можно было выравнивать приспособление по отбитому ниткой уровню.

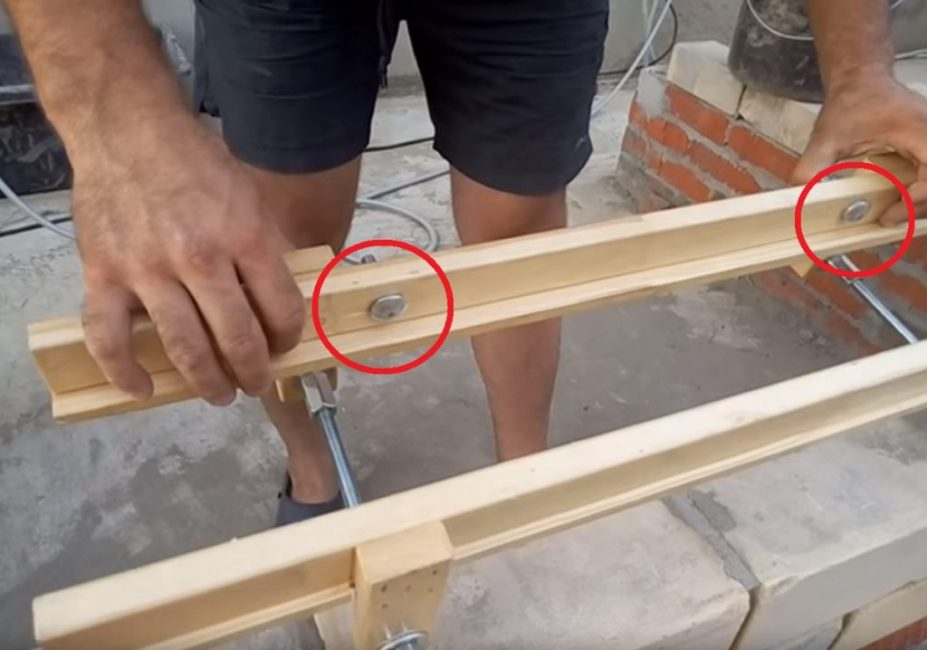

Специальные болты с шайбами, позволяющие менять глубину шва

2

Кроме того, в конструкции присутствует механизм, позволяющее изменять глубину шва. Обычно, раствор кладут на всю ширину кирпича, а затем ненужную часть раствора удаляют из швов вручную.

Рекомендуется использовать болты с широкими шляпками (не менее 20 мм)

3

При этом используются планки разной ширины.

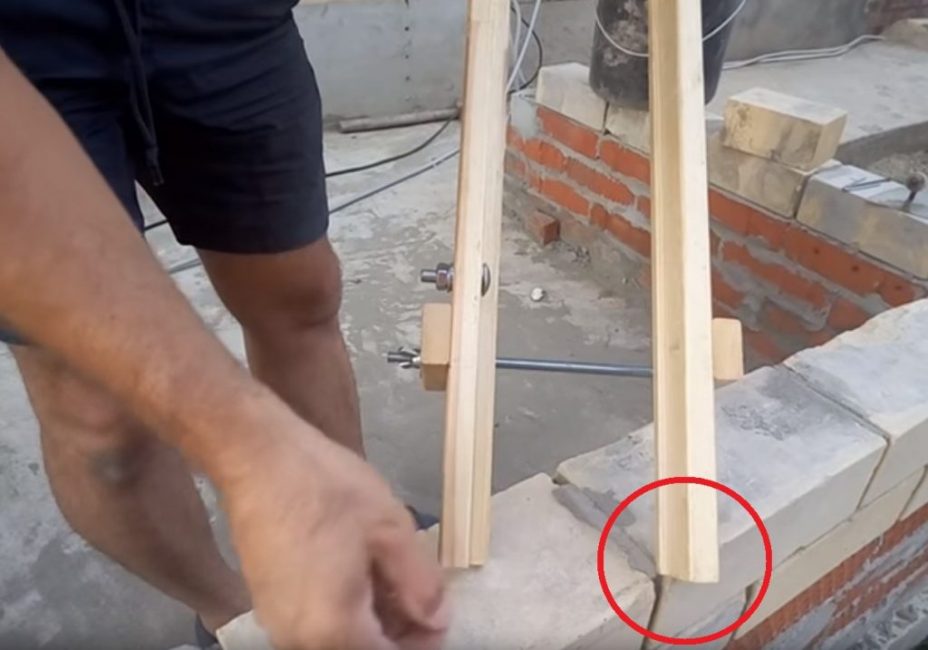

Планка, расположенная напротив шляпок имеет минимальный выступ (около 5-7 мм)

4

Ширина планки с этой стороны должна быть минимальной, чтобы планка немного цеплялась за кирпич.

Планка, расположенная со стороны шляпок, заведомо больше (10-15 мм)

В зависимости от количества шайб будет меняться расстояние от стены до вертикальной планки. А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Регулировка глубины шва осуществляется благодаря шайбам, подложенным под шляпки

А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Ширина шва при одной дополнительной шайбе под шляпкой

Рекомендации для изготовления

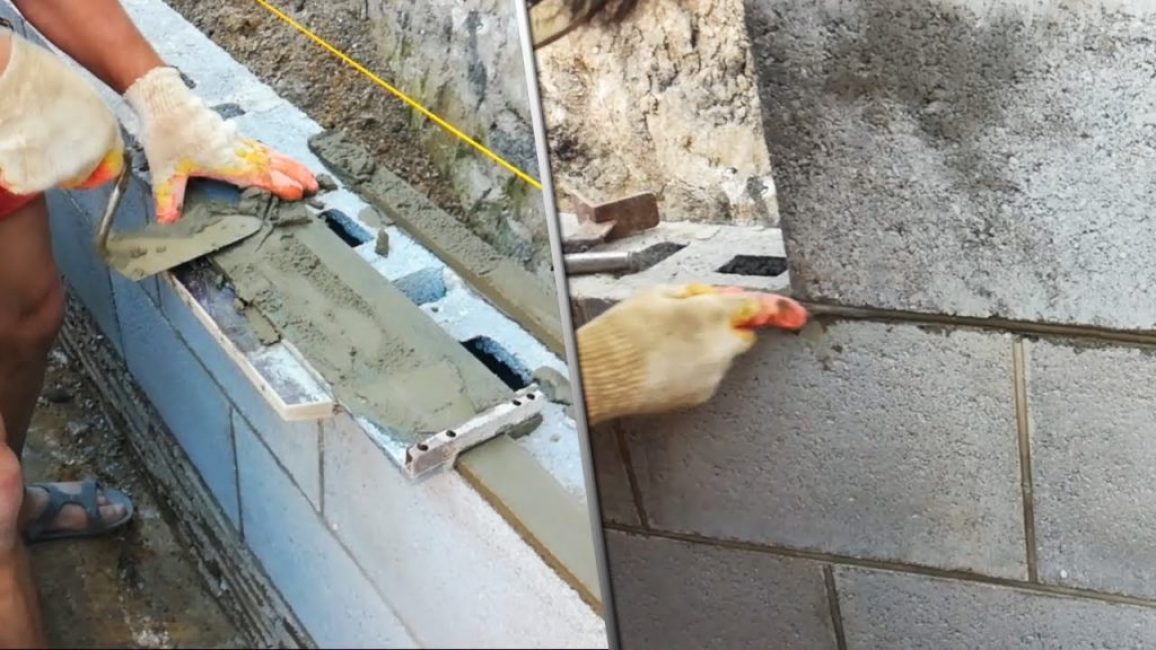

Кладка шлакоблока с приспособлением

Поскольку данное изделие будет контактировать с мокрым раствором, в случае, если оно изготовлено из дерева, оно может впитывать влагу и набухать. При этом будет меняться его геометрия. Чтобы этого избежать, рекомендуется покрыть приспособление лаком.

Лучше использовать клееный брус, поскольку трудно найти обычный деревянный брус, чтобы он был идеально прямым. Кроме того, сборка изделия осуществляется не на саморезы, а на финишные гвозди длиной 40 мм. Это позволит избежать растрескивания конструкции при сборке.

Приспособление для кладки кирпича

Приспособление для кладки кирпича своими руками: простой лайфхак

10 Total Score

Как уложить кирпичи ровно

Помогла ли Вам наша статья?

10

Оценки покупателей: 5 (1 vote)

Способы формовки

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

  • нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
  • далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
  • потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
  • далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
  • во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
  • затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Приспособления для укладки кирпича

Выбор инструмента определяет предпочтения рабочего. Часто применяемый инструмент для кладки кирпича:

  • Мастерок или кельма. Маленькая лопатка, имеет плоскую поверхность и зауженный конец. Ею набрасывают связующую смесь и распределяют по поверхности. Кельмой убирают излишки в месте стыка кирпичей.
  • Расшивка. Это узкий желобок с рукояткой. С его помощь формируют швы, регулируют их толщину, снимают лишний раствор. Желобок имеет выгнутый или выпуклый профиль.
  • Маленький молоток, применяют для обтесывания кирпича до нужного размера и формы, подравнивают кладку, ставя перекошенный кирпич на место. Это возможно сделать при незатвердевшем связующем растворе.
  • Строительный уровень для кладки кирпича. Важный элемент для обеспечения горизонтального и вертикального положения стены и основания. Применяют пузырьковые и лазерные конструкции.
  • Отвес. Металлический грузик, подвешенный на неэластичной нитке. Отвесом проверяют вертикальность строительной конструкции.

Отвес Источник yandex.net

  • Порядовка. Линейка, определяющая ширину ряда кирпичной стены.

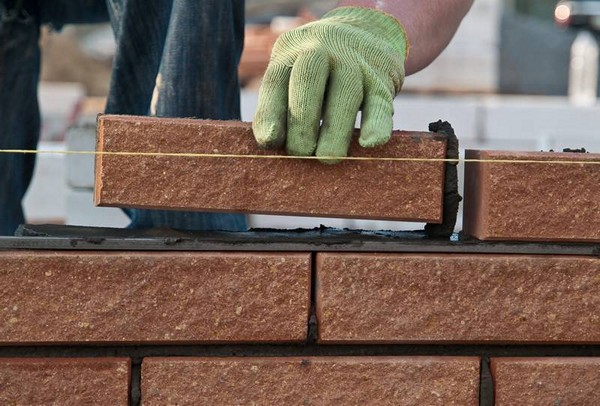

  • Причалка. Неэластичная лента. Натягивается вдоль стены и определяет границу укладки кирпича, закрепляется в начале и в конце ряда металлическими уголками.

Среди прочих приспособлений используют правило, шаблон для кладки кирпича и рейки. Они необходимы для контроля формы кладки.

Приспособление для кладки кирпича чертеж. Супер приспособления для кладки кирпича своими руками

Используя все эти инструменты, даже при не очень богатом опыте каменщика, можно построить небольшие строения из кирпича. Но вот, если поставлена задача , построить здание, к которому будут предъявлены повышенные требования к состоянию облицовочной поверхности, без применения специальных суперприспособлений, повышающих качество и точность работы, порой бывает очень трудно обойтись.

Порядовка

Посредством этого приспособления осуществляется контроль за вертикальностью поверхности стены и углов здания, а также проверяется горизонтальность швов кирпичной кладки. Порядовка конструктивно состоит из деревянной рейки или металлического уголка, на которые нанесены линии разметки. Величина деления разметки определяет размер блока или кирпича по вертикали и толщину слоя раствора. Причальный шнур крепится именно в этих точках и позволяет контролировать горизонтальность шва. Порядовка устанавливается на часть стены после укладки 5–6 рядов, и полного застывания раствора.

Порядовка своими руками

Изготовить такое приспособление можно из деревянных реек, но такое устройство не будет довольно прочным, для кладки больших зданий. Поэтому чаще делают такой инструмент из металлического уголка с полочкой 40–50 мм и выверенными гранями. Длина рейки порядовки составляет 1,5–2 метра. Разметка делается в зависимости от толщины шва (10–15 мм) и вертикальной высоты кирпича или блока. Отверстия диаметром 4–8 мм, для крепления причального шнура, сверлятся в точках контроля. Боковые упоры, для фиксации к стенам здания, устраиваются в нижней части приспособления. На стену приспособление устанавливается при использовании отвеса и уровня.

Приспособление для быстрой кладки кирпича

Точность конструкции из кирпича напрямую зависит не только от мастерства и опыта каменщика, но и правильного и ровного нанесения раствора на кладку. Такой шаблон-дозатор раствора представляет собой конструкцию прямоугольной формы, Который по ширине устанавливается в соответствии с толщиной стены здания. В центре этого шаблона сделано сквозное отверстие, для загрузки раствора.

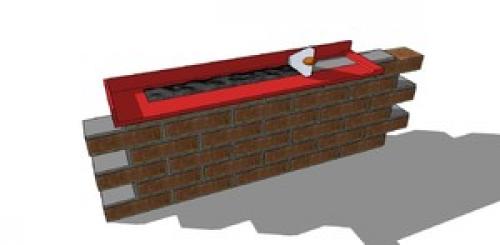

Устанавливается такой дозатор на предыдущий ряд кирпича и заполняется раствором посредством ковша, лопаты или кельмы. Кельма применяется и для выравнивания слоя раствора , и удаления лишнего раствора.

Суперприспособление для кладки кирпича несложно изготовить своими руками из дерева, пластика или металла. Геометрические размеры этого приспособления зависят от размера, применяемого для кладки материала (кирпич, блок). В соответствии с толщиной будущей стены подбирается рабочая ширина шаблона, которая фиксируется по бокам ограничителями. Толщина шва раствора определяется высотой упоров снизу.

Самая простая, но недолговечная , конструкция шаблона изготавливается из фанеры. В качестве боковых упоров и ограничителей снизу можно использовать деревянные бруски.

Кондуктор для идеально ровной кирпичной кладки

В связи с развитием промышленности и производства различных строительных материалов в последнее время кирпичу предпочитают так называемые панели или другой, более лёгкий или дешёвый материал. Нельзя сказать при этом, что иные материалы не способны обойти кирпич по свойствам. Наверное, к этому всё и движется. Но внешний вид кирпичного или “каменного” строения всегда ценится по достоинству. Особенно если видна рука настоящего мастера-каменщика.

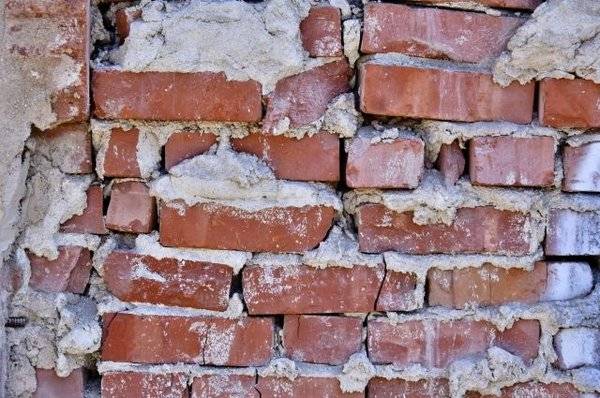

Так делать не нужно

Но как и любой другой вид строительных работ, возведением кирпичной стены берутся заниматься и строители без опыта, что называется “для себя” . Действительно, если всё делать аккуратно, то разница ( с небольшими погрешностями) между вашей кладкой и кладкой каменщика будет особо видна разве что в скорости работы. Тем не менее, она будет постоянно двигаться к сближению с эталоном.

Как натянуть шнурку, замесить раствор или сколько нужно арматуры – узнать не проблема. А вот сколько нужно кидать раствора под кирпич, чтобы не пришлось добавлять, сгребать или стучать киянкой, деформируя предыдущую работу, вопрос посерьёзнее. Конечно, с опытом это будет происходить на автомате, но как быть новичку? Есть два выхода: учиться как все или воспользоваться удивительно работающим устройством, созданным как раз для решения этой задачи.

Кондуктор или шаблон для распределения цементного раствора выполняется из прочного сорта пластмассы. Из себя он представляет прямоугольную рамку с предусмотренными вырезами и выступами. В процессе работы следует установить его на уложенный ряд кирпичей, накидать раствор в выемку и, вплотную прислонив мастерок к верней части кондуктора, счистить его излишки.

В итоге получается межкирпичный слой одинаковой толщины на всей протяжённости. Достаточно просто ровно положить на него кирпич и слегка придавить. Аналогичное устройство, только меньшего размера , предусмотрено и для нанесения цементного раствора на торцевую часть кирпича. Использование такого шаблона позволяет также внешний край шва располагать на одинаковом расстоянии от внешней стороны стены, что выглядит очень красиво.

Цена такого удовольствия составляет в среднем 1500 руб. Плюс-минус полтысячи в зависимости от фирмы, качества и комплектности набора.

Строительные специальности бывают разные. Самые труднореализуемые, соответственно, являются и самыми высокооплачиваемыми.

Специальность каменщик одна из самых сложных. Просто взять и начать класть кирпичную кладку не получится ни у кого. Для этого надо учиться, как теоретически, так и получать практический опыт у настоящих мастеров своего дела, работая у них помощником и постепенно выполняя сначала простые операции, шаг за шагом переходя к более сложным.

Когда вы пройдете всё – от простого к сложному, вам доверят класть кирпичную кладку. Кирпичная кладка многоэтажного дома это верх мастерства любого каменщика.

Ровные межкирпичные швы, пожалуй, самый сложный элемент кирпичной кладки. Всегда было интересно, как их делают? Как мастера- каменщики умудряются нанести раствор ровным слоем и потом класть на него кирпич по одной линейке?

У себя на участке строил кирпичный гараж. Кладку кирпичную выполнял самостоятельно. Делал это в первый раз. Сошло сто потов, пока, хоть как-то, приноровился класть более менее ровную стену. О межкирпичных швах на стенах своего гаража, лучше вообще ничего говорить не буду, как вы сами понимаете, всё вышло криво.

Но унывать не стоит

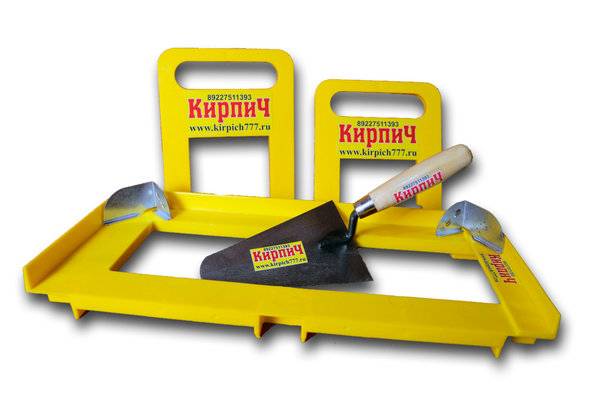

Недавно в интернете отыскал специальное приспособление для каменщиков. С его помощью возможно, даже самому неопытному новичку, сделать ровные межкирпичные швы, как горизонтальные, так и вертикальные.

Продаётся такое чудо приспособление на известном зарубежном интернет магазине.

Стоит 39,99 евро. Если честно сказать, цена очень высока!

Да нам его, это приспособление, и не нужно покупать. Изготовьте своё собственное, совершенно бесплатно – из обычных уголков!

Принцип работы прост

Устанавливаете приспособление на кирпичную кладку, наполняете его рамку раствором, разравниваете раствор по рамке, лишний убираете. Снимаете рамку. На ровную полоску раствора кладете кирпич.

Точно так же действуете и с вертикальным швом.

Белый шов в кирпичной кладке

Белые швы на фоне красных кирпичей смотрятся невероятно эффектно. Есть два способа превращения раствора для кладки из серого в белый:

  • Использование специальной заколерованной затирки.
  • Колеровка самих растворов для кладки.

Готовая затирка

Если вы решили воспользоваться таким средством, то будьте готовы, что заделка швов в кирпичной кладке станет достаточно протяженным процессом. Затирка выполняется уже после укладки стенок. Работа со швами в подобном режиме весьма трудозатратна.

Однако есть и очевидные плюсы данного способа:

  • Диапазон готовых смесей по оттенкам достаточно широк.
  • Специальные затирки помимо декоративной также выполняют и защитную функцию. Они укрепляют швы и препятствуют попаданию внутрь воды.
  • В процессе эксплуатации цвета затирки можно изменять.
  • С точки зрения финансов этот способ обработки швов является более выгодным, так как вам не нужно будет красить весь раствор.

Основой имеющихся в продаже затирок может быть цемент или эпоксидная смола. Последняя позволяет сформировать надежный, гидрофобный шов.

Затирка на основе цемента продается в виде сухого порошка и разводится согласно инструкции производителя.

Колеровка раствора

Колерование общей массы позволяет снизить трудозатраты на оформление швов, совместив два этапа работ.

Отбеливать серый кладочный раствор можно несколькими способами:

  • Гашеной известью – это, пожалуй самый распространенный вариант, так как данный компонент не просто придает смеси белый цвет, но и улучшает ее технологические характеристики.
  • Окисью титана – универсален, прекрасно справляется с задачей отбеливания растворов.
  • Цветных колеров – с их помощью можно создать раствор для кладки любого цвета. Однако для того, чтобы получить желаемый результат, нужно очень четко соблюсти пропорции и использовать только белый цемент. Иначе ожидания разойдутся с реальностью.

Основной плюс этой методики в том, что оформление белых швов происходит уже на этапе кладки, но окрашивание раствора в больших количествах обойдется не дешево. Чтобы сэкономить, можно отбеливать лишь ту часть раствора, которая будет выкладываться на внешнюю часть кирпича.

Профессиональные строители больше всего любят окись титана. Его смешивают с цементом и песком в соотношении 1:10:30 соответственно.
