Резина листовая

Техпластины

Техпластина используется для производства различных технических изделий, как правило, уплотнителей неподвижных соединений, а также для предотвращения и снижения фрикционных нагрузок, защиты поверхностей от ударов и повреждений. Согласно ГОСТ существует несколько видов резиновых пластин.

Резина тепло-, морозо-, щелоче-, кислотостойкая (ТМЩК)

Изделия из ТМЩК резины эксплуатируют в агрессивных средах (кислоты, щелочи, морская и техническая вода) при давлении до 0,4 МПа и температурах от – 45 до + 80 °С.

Масло- и атмосферостойкая резина (АМС)

Техпластина АМС предназначена для использования на открытом воздухе, в азотной среде и составе, содержащем инертный газ с давлением до 0,4 МПа, а также в емкостях и трубопроводах для топлива и нефтепродуктов при давлении до 10,0 МПа. Работоспособность АМС резины находится в температурном режиме в диапазоне – 30 до + 80 °С.

Масло- и бензостойкая резина (МБС)

Такой материал способен выдержать давление воздуха, азота, инертных газов от 0,05 до 0,4 МПа, жидкого топлива и нефтепродуктов от 0,05 до 10,0 МПа. Допустимый температурный диапазон резины МБС – от – 30 до + 80 °С.

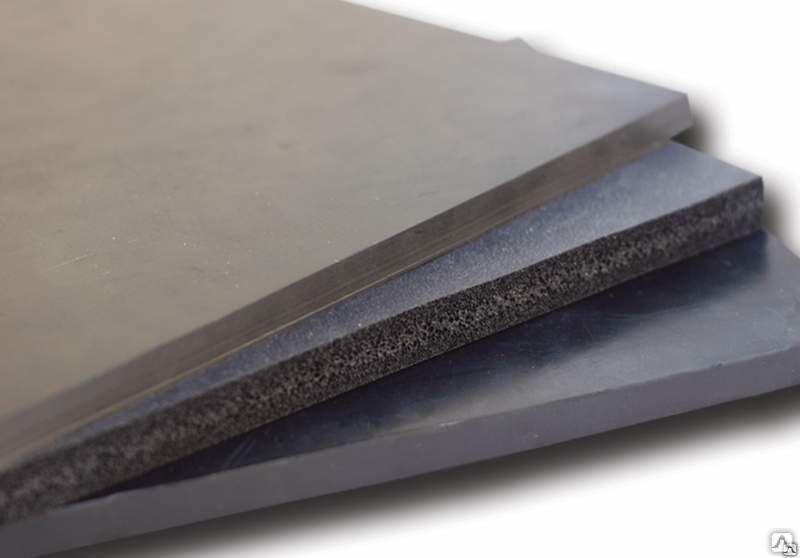

Губчатая (пористая) техпластина

Данное резинотехническое изделие из пористого материала изготовляется из высококачественного каучука (латекса). Губчатая резина обладает высокими тепло- и звукоизоляционными свойствами и является отличным герметиком. Пористая техпластина используется в качестве амортизатора в сфере машино- и приборостроения для защиты и уплотнения разъемных соединений от трения, вибрации и ударов, а также как прокладка для различных емкостей (тары), при производстве спинок для сидений и т. д.

ООО «Техпром» предлагает высококачественное резиновое покрытие и техпластину для изготовления РТИ разных областей применения. Продукция компании отличается отменными техническими и эксплуатационными характеристиками. Мы предлагаем купить по доступным оптовым ценам техпластину классов 1 и 2 толщиной от 1,0 до 60,0 мм формового и неформового типов различной степени твердости.

Мы производим качественный данный материал для массажных щеток, пищевой промышленности, пористую техническую резину. Надежность, износостойкость, прочность и устойчивость к внешним агрессивным химическим и механическим воздействиям отличает всю продукцию компании «Техпром».

Для уточнения информации о наличии и ценах свяжитесь с нашими специалистами или оставьте заявку и наш специалист свяжется с Вами.

№	Наименование	Нормативная документация
1	Пластины резиновые и резинотканевые ТМКЩ, МБС, АМС Толщина 1 до 40 мм, ширина 500- 1300 мм, тканевых прокладок 1 до 6	ГОСТ 7338-90
2	Техпластина для массажных щеток	ТУ 38-605114-90
3	Пластина резиновая для изделий, контактирующих с пищевыми продуктами(светлая, спиртовая) т. 1 до 40мм (резина СФ 1045)	ГОСТ 17133-83
4	Пластина резиновая для уплотнителей электротехнических устройств	ТУ 38-605147-95
5	Пластина техническая пористая	ТУ 2535-230-00149245-97
6	Пластина электропроводящая РЭП	ТУ 38-2543-301-00149245-2007
7	Пластины резиновые для футеровки барабанов ленточных конвейеров ТГ, ТВ, ОП, ПАИ, отбортовочная, для барабанных окомкователей	ТУ 2549-253-00149245-2004
8	Пластины резиновые износостойкие для футерования металлических поверхностей ТГ, ТВ, ОП, ПАИ, отбортовочная, для барабанных окомкователей	ТУ 2549-296-00149245-2006
9	Пластины резиновые для футерования барабанных окомкователей ТГ, ТВ, ОП, ПАИ, отбортовочная, для барабанных окомкователей	ТУ 2549-289-00149245-2005
10	Плиты для животноводства
11	Резинотканевая пластина для дек шелушильного станка круп СМЗ 10.000 (396х185х25)
12	Лента резиновая для мебельной промышленности	ТУ 38-105610-89
13	Пластины рулонные пористые технические (неформовые)	ТО 38 МР 20-72-94
14	Пластины вулканизованные резинотканевые маслобензостойкие

Преимущества и недостатки технических пластин

Как и любая продукция, техническая пластина  обладает рядом достоинств и недостатков. К несомненным достоинствам можно отнести то, что она — это термостойкое изделие. Как уже выше отмечалось, предельный диапазон рабочих температур составляет от – 40/30 до +80 градусов Цельсия, то есть морозостойкость — это тоже ее достоинство. Резина термостойкая силиконовая может выдержать температуру до +400 градусов. Эластичность резины листовой позволяет ее применять в различных движущихся механизмах, например, в качестве защитных кожухов. Техническая пластина обладает высокой износостойкостью и это позволяет ее использовать в качестве отвалов на бульдозерах. Для этого используют пластину марки ТМКЩ.

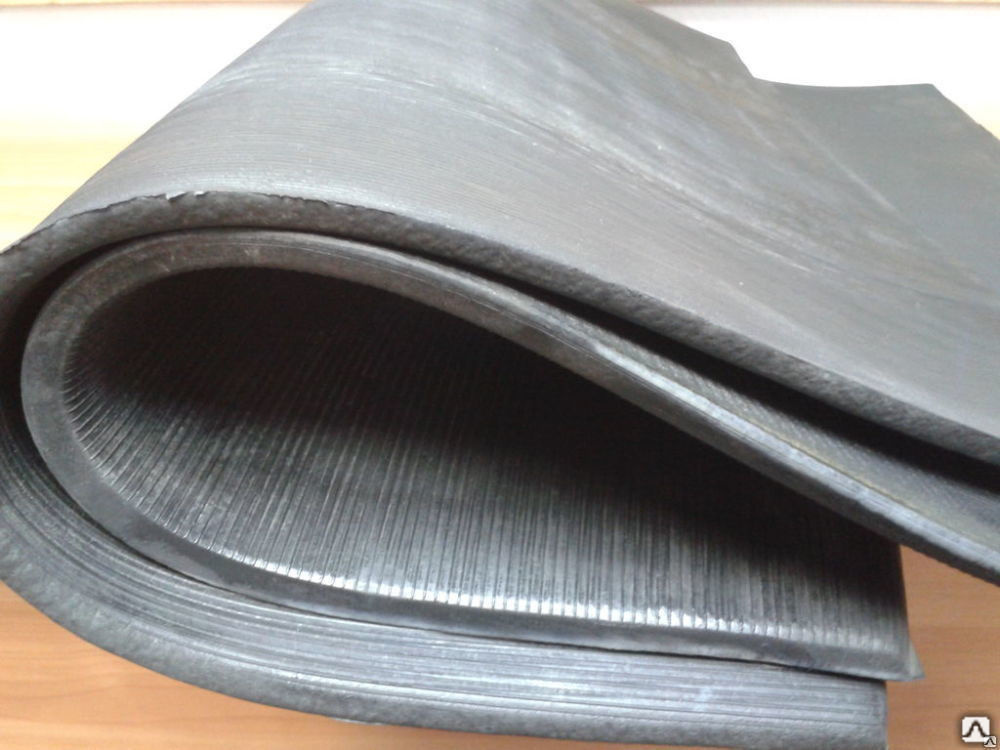

Листовая резина для отвалов на бульдозерах

• температурный режим;
• наличие агрессивных сред;
• характеристики физических воздействий во время эксплуатации РТИ.

То есть, от правильности выбора марки основного материала зависит, насколько долго и эффективно будут работать РТИ. Между тем, большая часть производителей, которые ориентируются на требования упомянутого ГОСТ, попали в двойственное положение.Все дело в том, что нормы в нем определенные не позволяют выпускать по-настоящему эффективные материалы. Отчасти дело заключается в том, что у потребителя сложилось твердое мнение о том, что техническая пластина, по своим параметрам, может превосходить требования, которые определены в ГОСТ 7338-90.

Для изготовления технических пластин, которые должны отвечать требованиям этого упомянутого документа, достаточно использовать дешевое сырье из разряда синтетических каучуков, а именно бутадиенстирольные, изопреновые и пр. В результате такого подхода пластина ТМКЩ может работать только в 20% растворах кислот и щелочей и этого явно недостаточно.

Марочная резина B-14

Но развитие технологий привело к тому, что ряд современных материалов, например, силиконовые резины, никакого отношения к ГОСТ 7338-90 не имеют.Для преодоления устаревших требований ГОСТ многие предприятия этой отрасли занимаются самостоятельной разработкой и серийным выпуском листовой резины, которая по своим характеристикам превосходит нормы ГОСТ 7338-90. К такому типу изделий можно отнести так называемые марочные резины. Например, В-14. Ее используют для создания маслобензостойких изделий, которые по своим параметрам и стоимости превышают стандартные. Эту продукцию, заводы изготавливают на основании им же разработанных ТУ.Конечно, нельзя утверждать, что резиново – технические изделия, которые выпускают на основании этого нормативного документа, обладают низким качеством.

Скорее всего, пришло время кардинальным образом изменять содержание этого документа и дать возможность производителям спокойно выпускать продукцию, отвечающую технологическим требованиям нашего времени.

Технические характеристики листовой резины

Как уже отмечалось основные технические параметры листовой резины регламентированы в ГОСТ 7338-90. Кстати, в некоторых документах можно встретить ссылки на ГОСТ 7339 – 65, который уже не имеет силы.

Технические характеристики листовой резины

В частности, в нем определено, то что готовая продукция имеет следующие размеры:

1. Листы ширина от 250 до 1350, длина от 250 до 1000 мм.

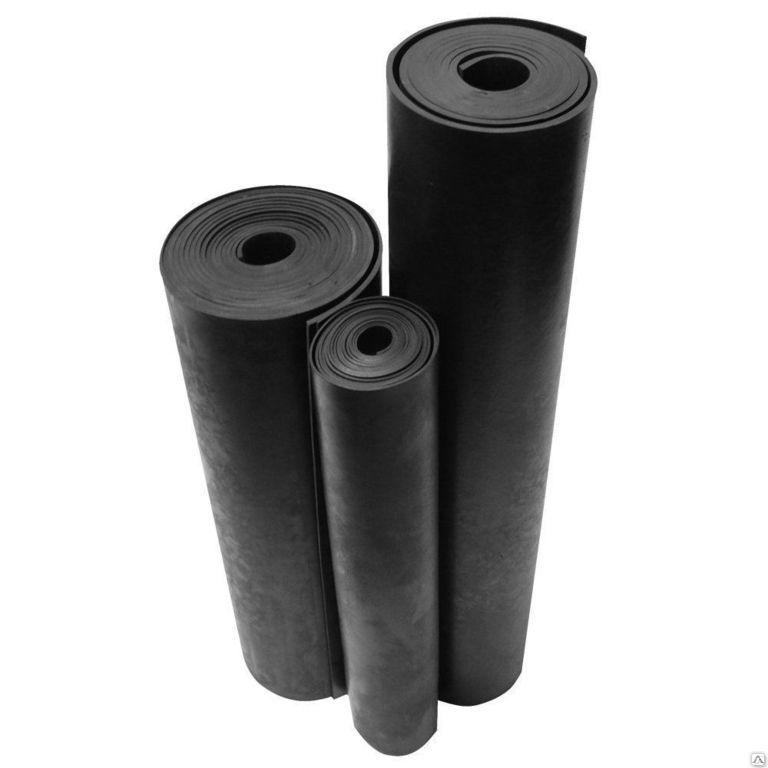

1. Рулоны ширина от 250 до 1750, длина может достигать 10 000 мм.

1. Толщина техпластины составляет от 1 до 60 мм.

1. Удельный вес техпластины колеблется в пределах 1000 г на 1 куб. дм.

Технические характеристики вакуумной пластины дополнены следующими параметрами:

1. Габариты техпластин, преимущественно квадратной формы, сосавляют 500х500, 600х600, 700х700 и пр.

1. Она должна сохранять работоспособность при температурах от – 8 до +70 градусов Цельсия.

Вакуумную пластину производят в соответствии с требованиями ТУ 38105116-81.В форме листов или рулонов производят  и специальную трансформаторную. Ее применяют при производстве трансформаторов и других устройств, применяемых в электротехнике. Технические требования к ней определены в ГОСТ 12855.

Сферы применения резинового материала

Ячеистую вспененную резину, произведенную из вторсырья, применяют в качестве уплотнителя, амортизатора и утеплителя:

1. В транспорте, в гражданской и военной авиации в качестве «гасителя» ударов, толчков и колебаний. В частности их используют для виброизоляции на кузовах железнодорожного и автомобильного транспорта для защиты от камней и грязи. Также резину применяют в кабинах и вагонах, чтобы смягчить вибрацию сидений для пассажиров.
2. В машино- и приборостроении в качестве уплотнителей, а также амортизаторов. В этих отраслях резиновый вспененный материал применяют, чтобы сделать движущиеся детали различных механизмов ударостойким, защитить их от попадания влаги и пыли, предотвратить трение между неподвижными деталями, компенсировать зазоры.
3. В бытовой технике (в стиралках в качестве электроизолятора).
4. В кабельных и теплотрассах, водоочистных сооружениях, нефте- и газопроводах, а также баках и резервуарах для гидроизоляции и в качестве заполнителя швов во фланцах труб.
5. В строительных работах – с помощью губчатого материала от вредных звуковых вибраций ограждают металлические листы и каркасы. Его также используют для звукоизоляции стен.
6. В пищевой промышленности (прокладки на упаковках, защищающие тару от падений и ударов).
7. Для уплотнения окон и дверей. Ячеистый вспененный материал защищает створки от повреждений, не дает холоду проникать в помещение.

Кроме прокладок, утеплителей и уплотнителей из вспененной резины также производят бытовые шланги в виде трубок, обувную подошву, ею наполняют автомобильные покрышки.

Полезные качества

Пористая резина:

• не теряет своих свойств под воздействием агрессивных химических веществ, масел и горючего;
• прочна, не разрывается даже при огромных нагрузках, мало деформируется и быстро «восстанавливается» после сильных точечных ударов;
• лучи солнца ее не портят, а кислород и вода (в том числе и соленая морская) не исстирают и не окисляют;
• такая резина – хороший гидроизолятор, коэффициент впитываемости воды у нее очень низок – всего около 2% от своего веса;
• не горит и не замерзает – выдерживает экстремально низкие (до -50) и сверхвысокие температуры (до +110);
• ее можно применять не только в районах, где преобладает умеренный или субтропический климат, но и в зонах с резко континентальным климатом;
• не портится в условиях вакуума, на нее практически не воздействует радиоактивное излучение;
• мягкость и эластичность вспененной резины защищают от травм, смягчают удары, поэтому ее используют в качестве обивочного материала в салонах авто- и авиатранспорта и вагонах поездов;
• ее легко мыть – можно обойтись простой водой, не использовать едкие щелочные вещества;
• материал хорошо поддается обработке, из него несложно изготавливать детали нужного размера и формы.

Ячеистая резина из вторсырья также:

1. Очень прочная – ее можно применять на заводских складах и промышленных зонах.
2. Эластичная и отлично сцепляется с самыми разными видами поверхностей – металлом, пластиком, керамикой. Такой материал используют на тротуарах, лестницах, пандусах, подножках транспорта и детских площадках.
3. Не скользкая, очень быстро впитывает влагу и высыхает. Хорошо подходит для бассейнов, аквапарков, саун, пирсов и территорий около фонтанов.

Виды листовых резиновых пластин

Основополагающим документом для производителей листовой резины является ГОСТ 7338 –90. Этот документ действует в отношении резиновых пластин, которые предназначены для производства деталей, применяемых для уплотнения неподвижных соединений, предотвращающих трения между поверхностями деталей выполненных из металла. Кроме этого, детали, выполненные из резины этого типа должны воспринимать ударные нагрузки, которые могут возникать в машинах и механизмах, работающих в разных отраслях промышленности и строительства. В этом же документы определены типы резин и условия работы, для которых они предназначены. Так, маслостойкая резина имеет три степени твердости, и может работать при температуре от – 40, до +90 градусов Цельсия. Она должна сохранять работоспособность в средах, содержащих жиры, масла, эмульсии, инертные газы и пар.

ГОСТ определяет, что в зависимости от сферы применения и условия работы, выпускают три основных типа резины технической листовой.

• тепломорозокислотошелочестойкая (ТМКЩ);
• маслостойкая МС;
• маслобензостойкая МБС.

Пластина резиновая ТМКЩ сохраняет работоспособность в таких средах, как – водная, кислотная, щелочная и газовая. Ее допускается эксплуатировать, в зависимости от степени твердости от – 45 до +90 градусов Цельсия.

Маслобензостойкая (МБС) листовая резина может работать в масляной или в среде, в которой присутствуют углеводородные топлива. Диапазон рабочих температур составляет от -30 до +80 градусов Цельсия.

В форме листов производят еще несколько видов резины:

• вакуумная;
• силиконовая;
• губчатая.

Белая вакуумная резина марки 7889 отличается следующими параметрами – она невосприимчива к воздействию высокого давления и температуры, обладают высокой упругостью и одновременно она с успехом сопротивляется сжатию. Резина ваккумная, кроме листового исполнения может поставляться потребителю в виде рукавов, шнуров и пр.К вакуумной относят и цветную резину листовую вулканизованную. Кстати, разные цвета не несут никакой смысловой нагрузки. Такую резину производят исключительно из эстетических соображений.Силиконовая листовая резина – это материал, который производят, используя высокомолекулярные веществ, в которые входят кремний и некоторые органические вещества. По внешнему виду она неотличима от той, которую производят из обычного каучука. Но ее химическая формула позволяет ей работать в температурном диапазоне от -50 до +480 градусов Цельсия. Если температура среды не более +100 градусов, то можно сказать, что детали из этого сорта резины будут работать вечно. Кстати, работа в таких экстремальных условиях длительное время не отражается на ее эксплуатационных мастерских.

Губчатая (пористая) резина – по сути, это вспененный каучук, который может быть отформован в листы и пр. Промышленность выпускает несколько марок этой продукции, которые отличаются друг от друга плотностью и областями применения. Кстати, нередко пористую резину используют для творчества.

Пищевую листовую резину производят, руководствуясь требованиями ГОСТ 17133-83. Изделия из этого материала применяют для изготовления уплотнений, которые контактируют с пищевыми веществами.Техническая пластина может быть поставлена заказчику в виде пластин определенного размера или в виде рулонов.

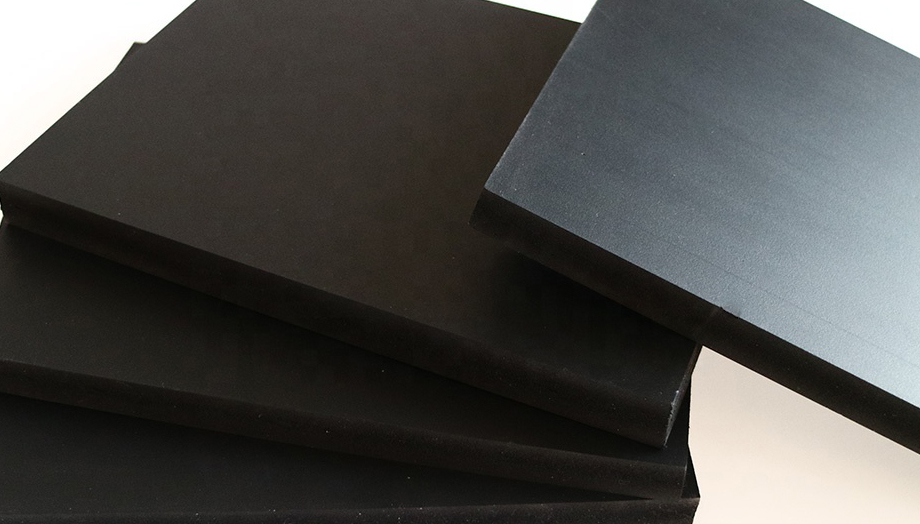

Пористая резина

Пористая резина, мягкая резина – это эластичный материал, который подразделяется на несколько типов в зависимости от основы (каучуки EPDM, SBR, NBR, CR — полихлоропрен), пор (замкнутые, сообщающиеся и смешанные). Свойства пористой резины зависят от того какими свойствами обладает полимерная основа, а так же от плотности, состава и структуры пор.

Размер пор изменятся от приблизительно 0,4 мкм, такая резина называется микропористой до 0,4 мм. Объем пор в общем составе резины, в зависимости от вида резины, может варьироваться от 20% до 80%.

По сравнению с монолитной, пористая резина имеет ряд преимуществ. Так, она обладает повышенной упругостью, мягкостью, высокими амортизирующими, шумовиброизоляционными свойствами.

Мягкая резина с равным успехом эксплуатируется как в тропическом климате, так и в умеренном. Резины EPDM и Неопрен CR можно использовать даже в районах крайнего севера.

Виды пористой резины

Пористая резина может называться по-разному: пенорезина, мягкая резина, губчатая резина, пористая техпластина, ячеистая резина. Этот материал изготавливается в нескольких видах:

• Техпластина пористая — для применения в строительстве, судостроении, машиностроении.
• Пористая техпластина пищевая — применяется там, где существует контакт с пищевыми продуктами.
• Техпластина вакуумная – служит для прокладки неподвижных соединений в том числе и в вакуумных установках.
• Мембранное полотно или техпластина резинотканевая – из нее как правило изготавливаются диафрагмы, прокладки и всевозможные плоские прокладки.
• Самоклеющаяся пористая резина – используется в автомобильной промышленности и как утеплитель для окон, дверных проемов и пр.

Производство пористой резины из каучука:

Суть данного процесса в пластикации каучука и добавлении в него всех ингредиентов входящих в рецепт. Исключение составляют лишь порообразователи. Эти вещества вводятся в общую массу компонентов в последнюю очередь.

https://youtube.com/watch?v=5pHI1xXMy8c

Как правило, полученная смесь состоит из каучука на 80%. Пластичность этого компонента определяет качество пористой резины.

Обычно производители стараются использовать натуральный каучук, поскольку если его заменить синтетическими каучуками, например, сополимерами бутодиена на основе нитрила акриловой кислоты или полимерами бутодиена дают в итоге низко прочные вулканизаторы. Чтоб этого не произошло в синтетические каучуки добавляется технический углерод.

Порообразователи – это вещества, которые разлагаются при более низкой температуре, чем температура вулканизации и выделяют газы. Тип пористой резины зависит от типа порообразователя, а так же от количества парообразующих органических или неорганических веществ которое может составлять от 2 до 30%.

В смесь ингредиентов порообразующие вещества добавляют при температуре 40-60 °С.

После того, как порообразующие вещества добавлены, приступают к обработке полученной смеси на шприц машине или на коландре. Происходит это при более низком температурном режиме.

Вулканизация проводится в условиях как постоянной, так и меняющихся температур. Высота температурного режима, а так же время процесса вулканизации зависит от толщины изделия, состава пористой резины, ускорителей и типа порообразующего вещества.

Современные технологии позволяющие варьировать химический состав смеси, пластичность каучука и вулканизации, дают возможность получать пористую резину с различными характеристиками. Она может быть мягкой и твердой, с различным диаметром пор и пр.

Вулканизация пены происходит в специальных формах, а после промывки пористую резину сушат и подвергают обработке.

Пористую резину используют в изготовлении деталей служащих:

• уплотнителями защищающими соединения от пыли,
• амортизаторами при ударе,
• для компенсации зазора.
• гидровиброшумоизоляции

Пористая резина используется:

• При сборке в качестве уплотняющего материала;
• В машиностроении и приборостроении, самолетостроении, как амортизирующий и виброизолирующий материал.
• В качестве звукоизоляции на металлических листах и каркасах.
• В упаковочной таре как противоударная прокладка.
• В изготовлении спинок для сидений.
• В производстве бытовой техники, как электроизоляционный материал.
• В производстве топливных баков.
