Пошаговое изготовление
Многие мастера изготавливают ударный агрегат своими руками, при этом утверждают, что данная работа не требует каких-либо исключительных знаний или дополнительных навыков. Необходимо лишь учитывать пошаговую инструкцию.
- Для начала требуется взять ротор от любого мотора. Убрать все присутствующие элементы, кроме втулки и вала.
- На поверхность втулки поместить отрезок стальной трубки, который в окончании станет рукояткой.
- На другой стороне вставляется гайка. Именно она способствует предотвращению повреждения рукоятки в процессе физического воздействия.
- Далее напиливается хвостовик, к которому монтируются биты.
- Последний этап работы заключается в соединении между собой всех элементов посредством сварки.
- Устройство готово к использованию. Выглядит оно, конечно, не так презентабельно, как заводские модели, зато по сроку службы может оказаться гораздо прочнее.
При правильном выполнении всех шагов получается кустарная ударная отвертка. Как выясняется, сделать ее не так сложно, как может показаться в самом начале работе. Нет необходимости использовать специальные чертежи и разметки. Но если возникают какие-либо сомнения, лучше обратиться к профессионалу.
Особенности и принцип работы

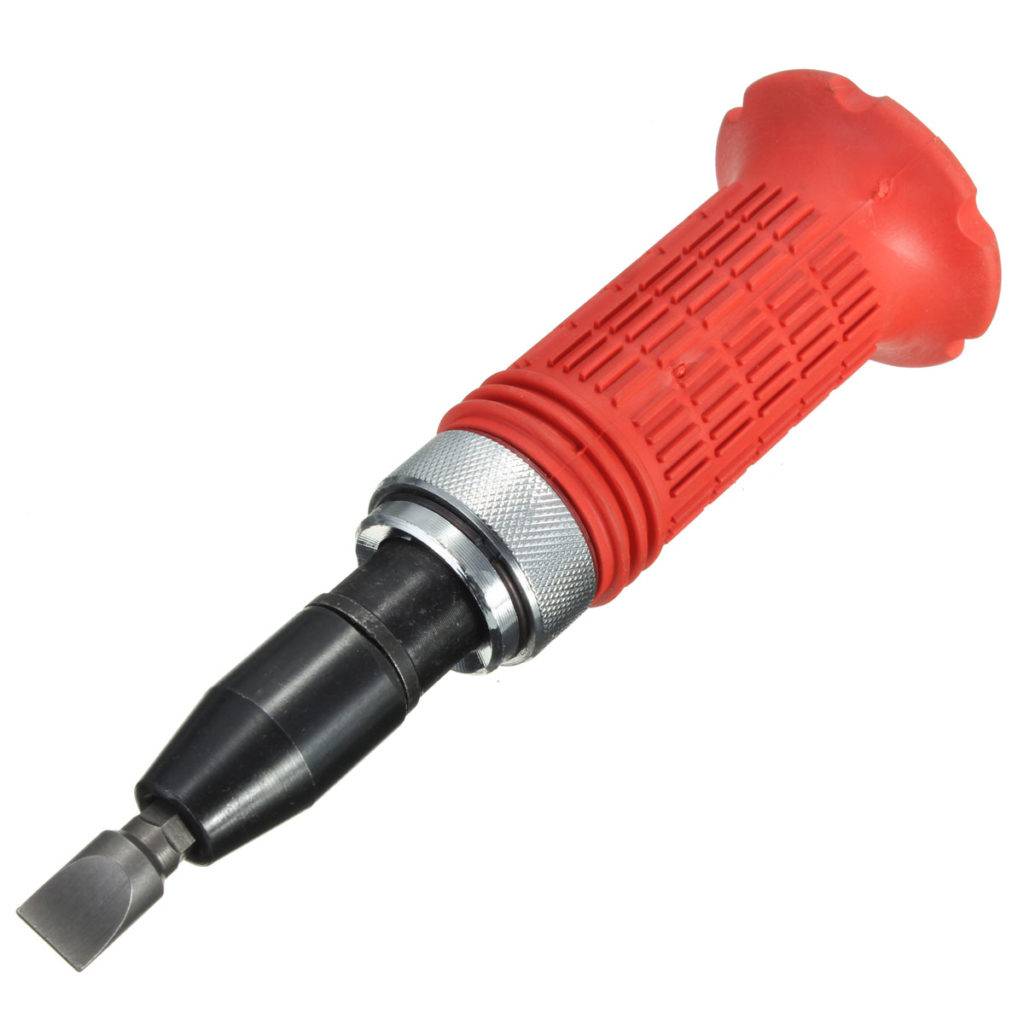

Ударная отвертка пользовалась популярностью еще во времена Советского Союза. В то время она была выполнена в наипростейшем образе с присутствием монолитного сердечника. Через некоторое время данное устройство прошло небольшую модификацию, и отвертки данного вида стали снабжать шестигранником возле жала, а в некоторых моделях устанавливали его на рукояти. Именно поэтому силовые отвертки получили способность передавать вращательное усилие от ключа. Для проведения успешной работы с описываемым устройством необходимо было задействовать двойную рабочую силу. Говоря простыми словами, один мастер поддерживал жало и в тот же самый момент создавал вращение посредством плоскогубцев, а второй – совершал поверхностные удары тяжелым предметом.
В современном мире такое название, как ударная отвертка, подразумевает под собой модифицированное устройство, способное открутить любые болты. Классические модели из прошлого потеряли интерес общества и перестали пользоваться спросом. В нынешних модификациях ударно-поворотный узел размещается в рукоятке, жало устанавливается на шестерне. Движение устройства начинается под воздействием тяжелого предмета. Обойма движется вдоль указанной оси, за счет чего происходит смещение крепежных элементов на пару градусов. Этого расстояния хватает, чтобы соединение ослабло, после чего откручиваются болты. Возвращение ударного агрегата в исходное положение происходит за счет специальной пружины, расположенной в конструкции. Для управления данной моделью силовой отвертки нужна только одна рабочая сила.
Следует ознакомиться с техническими характеристиками ударных отверток. Говорить о качестве устройства и надежности используемого в производстве металла нет смысла. Популярные бренды никогда не станут применять некачественные материалы для изготовления своей продукции.
Важным фактором в устройстве ударной отвертки является наличие реверса. Именно он расширяет возможности ударного приспособления
Немаловажно уделить внимание конструкции рукояти. Присутствие в корпусе резиновых или полиэтиленовых прослоек позволит удержать агрегат в своей руке. Кроме того, это особое условие безопасности
Кроме того, это особое условие безопасности
Кроме того, это особое условие безопасности.
При разработке каждой модели ударной отвертки производители пользуются несколькими факторами.
- Габариты корпуса не меняются, но ее использование в тяжелых и скомканных условиях категорически запрещается.
- Позволяет увеличить область использования и повысить уровень удобства в процессе эксплуатации. Но тогда может пострадать надежность самого инструмента.
Делая выбор между тем или иным агрегатом, необходимо разобраться с особенностями предстоящих работ, со всеми возможными сложностями и нюансами, и только после этого приобретать силовую отвертку. Стоит отметить, что приобретение одной отвертки крайне нелогично. На этот случай производители инструментов нашли решения и стали выпускать на мировой рынок наборы с несколькими насадками разных размеров и наконечников.
Основные характеристики
Рукояти изготавливаются из литьевой или порошковой пластмассы.
Первый вариант имеет мягкое основание, и характеризуется эластичностью, за счет чего инструмент удобно держать в руке.
Порошковая же пластмасса хрупкая, но вместе с тем твердая.

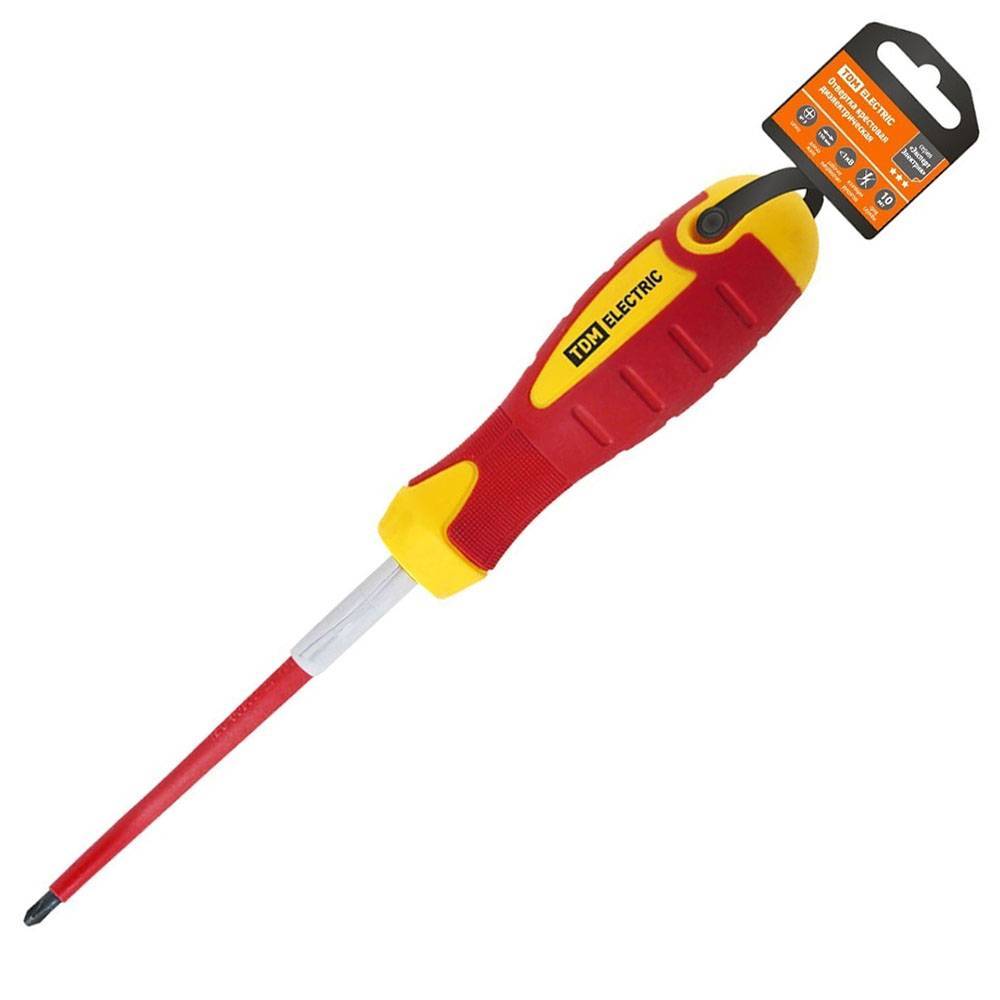

Хороший инструмент, как правило, имеет прорезиненную ручку.
Она, кроме эргономичности, обладает влагоотталкивающими свойствами.
Такой инструмент почти не пачкается, а для его очистки достаточно протереть поверхность влажной тканью.
Кроме того, слой резины обладает диэлектрическими свойствами, а значит, такой отверткой очень удобно работать с элементами электрических сетей под напряжением.
Еще одним условием качественной рукояти является ее стойкость к воздействию агрессивных химических соединений.
Для этого опять же используется специальная резина, которая способна выдержать контакт с химическими компонентами.
Однако при продолжительном контакте с растворителями или бензином, покрытие разрушится.
Читать также: Как самому заточить цепь бензопилы видео
В этом случае подходящим вариантом будет пластмассовая ручка.

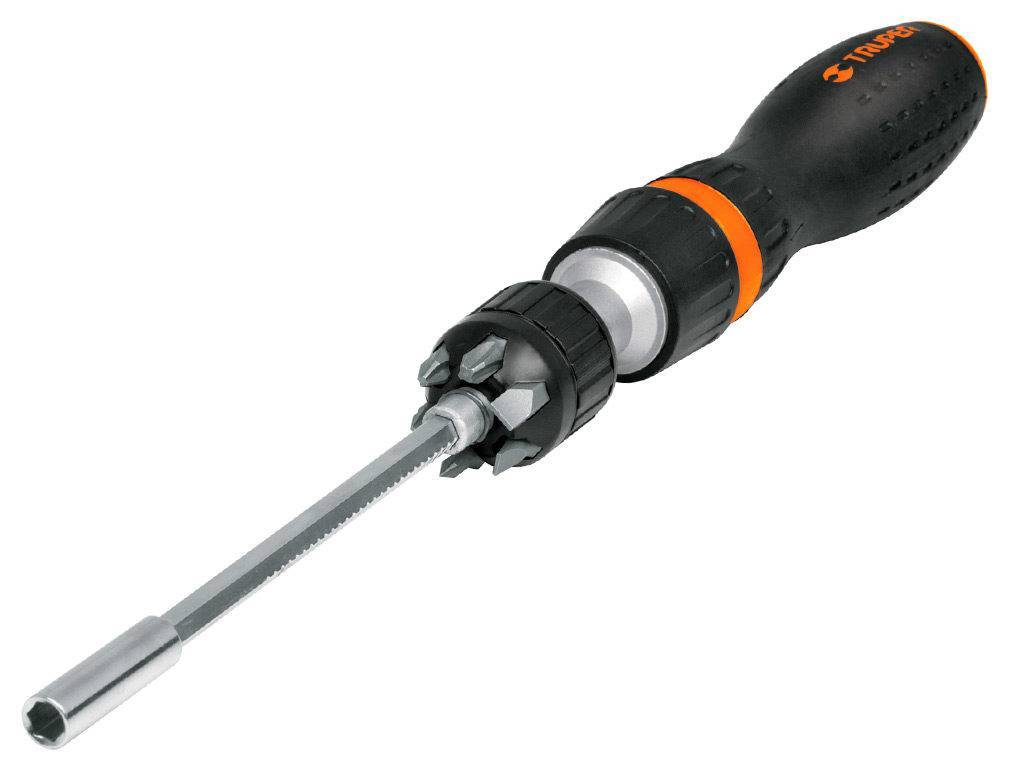

Наиболее распространенные типы реверсивных отверток:

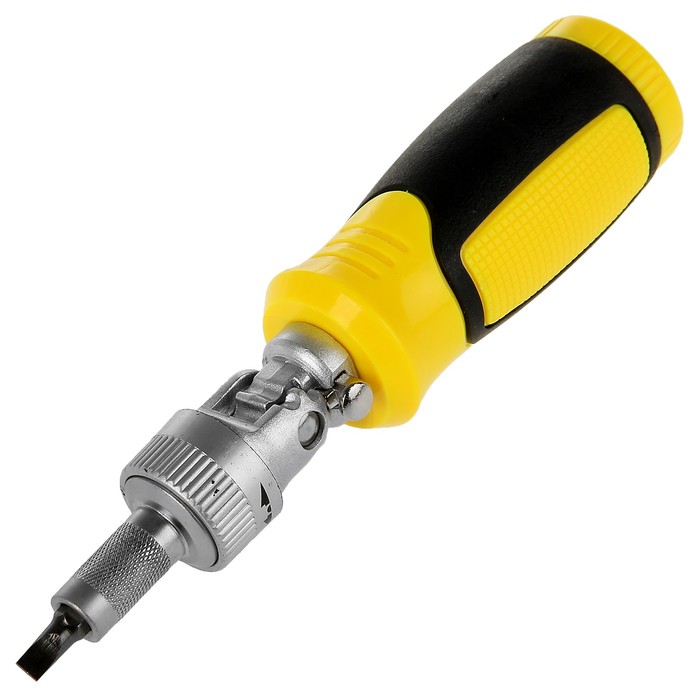

• С реверсивной поворотной рукоятью.
Как правило, оснащаются удлинителем-переходником для торцевых головок.
Такие рукояти часто используются для работы с головками размера 5 — 13 и битами профиля SL — SL6, PH0 — PH2, PZ2, T6 – T30, SP4, TW2, TW3, HEX4 – HEX6.

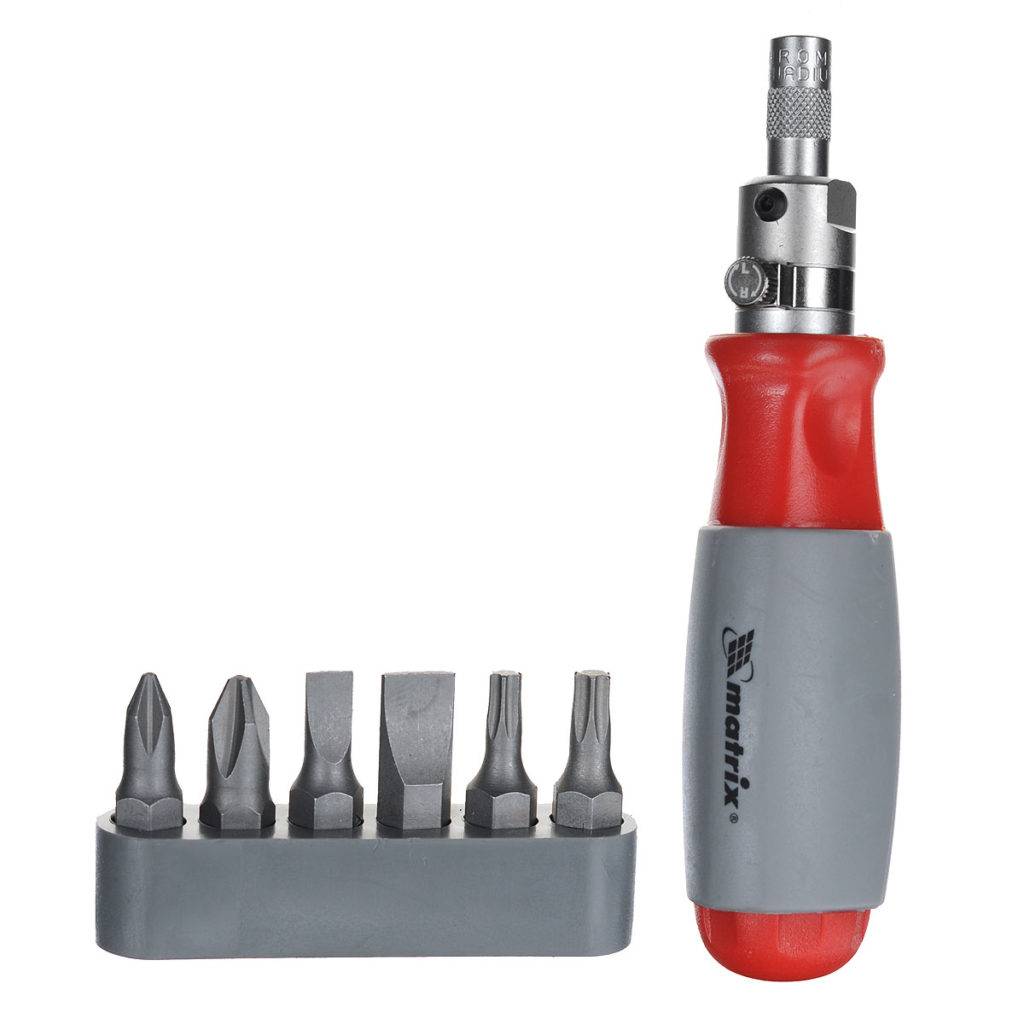

• С реверсивной рукоятью для точных работ.
Размеры инструмента значительно меньше, большинство комплектов дополнены гибким удлинителем.
Зачастую такие отвертки используются для работы в паре с головками размера 2.5 – 5.5 и битами профиля SL1 – SL4, PH000 – PH1, T4 – T10, HEX0.9 – HEX2, SP2.6, A0.8 – A1.2.
Отвертки с набором бит и головок обладают твердостью 45 – 50 единиц (шкала Роквелла).
Изготовлены из хром-ванадиевого сплава.
Рукоять покрыта пластиком и/или термопластичной резиной.
Переключатели режимов работы могут быть кольцевыми (часть ручки проворачивается относительно продольной оси), флажковыми (на корпусе установлен небольшой рычажок) или ползунковыми.
Специальные устройства
Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций. Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:
Вариантом крестообразной отвёртки является инструмент со шлицем Torx. Он обеспечивает ещё большую силу фиксации крепёжного изделия. Часто применяется в сложных электронных приборах для исключения вскрытия корпуса не квалифицированным персоналом.
- По большей части в производстве авиационной техники используются отвёртки разновидности Torq — Set. Характеризуются максимальным крутящим моментом.
- Там же применяют устройство в виде трилистника Tri — Wing.
- Для устройств с антивандальной защитой используется отвёртка — спаннер с двумя штырьками.
- В электротехнике находит применение отвёртка-пробник для определения фазировки. С их помощью можно найти плюсовый и минусовый контакты в устройствах с питанием от источника постоянного тока.
- Отвёртка с гибким стержнем незаменима для использования в труднодоступных местах.
Специальные отвертки
Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.
Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.
К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.
Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.
Подробнее о видах специализированных отверток
1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.
Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.
Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.
2. Шестигранный шлиц имеет изделие с маркировкой HEX.
Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.
Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.
3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.
4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.
Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.
5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.
Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.
6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.
Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.
Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.
7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.
Это некая разновидность шестигранной модели.
Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.
Правила эксплуатации инструмента
Ударная отвёртка не относится к инструментам первой необходимости, потому для многих потребителей вопрос, как правильно пользоваться устройством для откручивания проблемных болтов, является более чем актуальным. В комплекте с инструментарием, если он сертифицирован и относится к категории качественных товаров от надёжных производителей, идёт руководство пользователя, однако, недорогие отвёртки таким регламентом могут и не снабжаться. Разобраться самостоятельно, как пользоваться ударной отвёрткой методом опытов и просчётов есть возможность, однако, такие испытания могут стать причиной поломки инструмента, при его некорректной эксплуатации, или повреждением рабочей поверхности, при попытке выкрутить метиз, что также не всегда приемлемо для исполнителя работ. Эксплуатация продукции предусматривает строгое соблюдение регламента от производителя, что позволит эффективно справиться с поставленной задачей.
Пользоваться ударно-поворотной отвёрткой на практике нетрудно, так как инструмент имеет векторное предназначение на снижение усилий человека при потребности изъять заржавевший винтовой метиз, сделать процесс откручивания максимально лёгким.
Для достижения желаемого результата стоит соблюдать элементарные правила, заключающиеся в следующем:
- Перед тем как приступить к непосредственному изъятию винтового метиза, стоит подготовить рабочую поверхность. Процесс предусматривает удаление грязи и явной ржавчины с поверхности метиза и области вокруг него.
- Проработать откручиваемый метиз химическим средством, способствующим удалению ржавого налёта. С этой целью профессионалы рекомендуют использовать очиститель WD-40, однако, неплохо справляется с задачей и керосин, бензин или тормозная субстанция.
- Дальше стоит приступать к непосредственной работе ударной отвёрткой, подготовив инструмент к эксплуатации, и обычный молоток, среднего размера.
- Работать ударной отвёрткой необходимо начинать с фиксации её жала в шлицевой головке метиза, соблюдая перпендикулярность положения инструмента относительно оси вращения откручиваемого элемента.
- По торцевой части рукояти производить удары молотком. Ударная сила должна быть средней по интенсивности, во избежание поломки или повреждения шлица. Параллельно надо следить за метизом, чтобы не упустить момент, когда он начнёт вращаться.
- Как только винт сдвинется с мёртвой точки, отложить инструмент. Продолжать отворачивать метиз необходимо отвёрткой стандартного типа.
При эксплуатации продукции, снабжённой оборотным ходом, профессионалы советуют настраивать режим затягивания крепёжного элемента после первого сдвига головки винта. Процедура позволит закрутить элемент, после нескольких лёгких ударов молотком, что будет способствовать более эффективному удалению ржавчины по всей поверхности метиза. После такой процедуры откручивать винт будет намного проще.
При изучении регламента, как оперировать ударной отвёрткой, не стоит забывать и о технике безопасности. Работать необходимо в защитных перчатках, во избежание скольжения рукоятки в руках, не осуществлять слишком интенсивные удары, чтобы не спровоцировать соскальзывание биты с головки винта, что может повлечь получение травм исполнителем работ.
Насадки для ударной отвертки
Биты и накидные головки

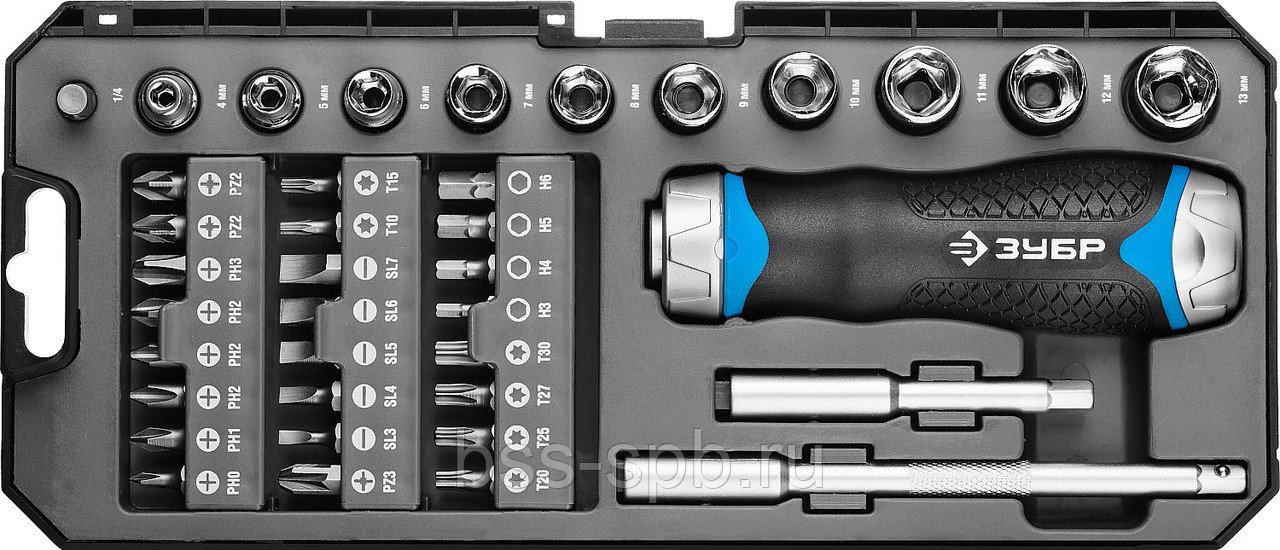

Поговорим непосредственно о рабочих элементах наборов с реверсивными отвертками – торцевых (накидных) головках и битах.
По сути, они являются съемными наконечниками обыкновенных отверток.
Устройство и назначение бит
Биты представляют собой сменные наконечники (насадки) для отверток.
Предназначены они для завинчивания и отвинчивания крепежных элементов. Одна сторона имеет шлиц под конкретный тип крепежа, а та часть, которая вставляется в отвертку – шестигранник в поперечном разрезе.
Такая форма позволяет использовать биты при работе электроинструментом, например, шуруповертом.
По форме эти насадки напоминают цельный цилиндр.

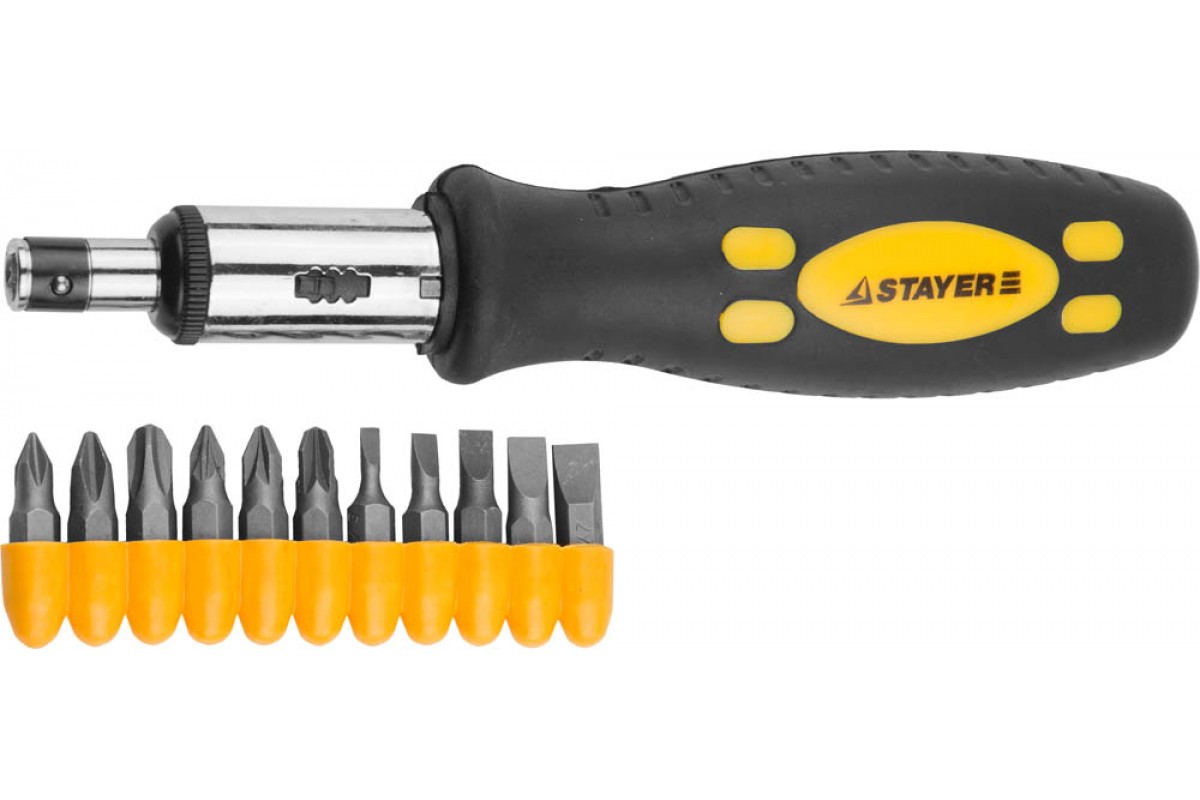

Биты с распространенным типом шлица продаются, как правило, в составе набора.
Специальные или с более редким шлицем можно купить поштучно.
Самые популярные биты можно найти по следующей маркировке:
• Стандарт PH (Phillips) – шлиц крестообразной формы с четырьмя видами размера, от PH0 до PH3. Наиболее распространенным является размер PH2.
• Стандарт PZ (Pozidriv) – шлиц крестообразной формы, напоминающий PH, но имеющий дополнительные “лезвия” меньшего размера (под углом 45 градусов к основным).
• Стандарт SL (Slot) – Плоский шлиц. Рядом с буквами обычно указываются цифры, соответствующие его размеру.
• Стандарт Torx (шестигранная звезда). Рядом с буквенной маркировкой “T” указываются цифры, соответствующие размеру в миллиметрах, например, T30.

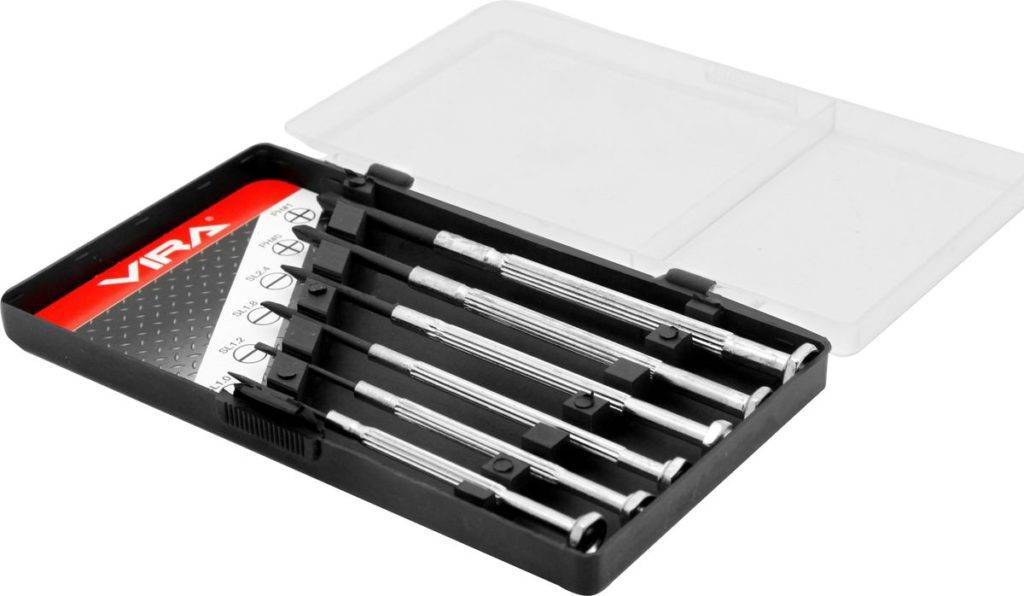

Биты для точной работы
При ремонте часовых механизмов или компактной электроники, например, мобильных телефонов, используются биты для точной работы.
Они значительно меньше привычных всем вариантов, но стандартизированы точно также.
На маркировке рядом с буквенным обозначением типа шлица указывается его размер.
Накидные головки
Накидные головки для отверток выглядят точно так же, как и варианты для ключей с трещотками.
Выполнены в форме “бочонка” (иногда их так и называют), где с одной стороны находится отверстие – шлиц соответствующего размера, а с другой – квадратное отверстие под переходник инструмента.
Как правило, размер головки для отверток ограничивается №13.
Это связано с тем, что для работы с болтами и гайками большего размера нужно усилие, которое:
• может повредить отвертку • возможно приложить только ключом за счет большего рычага
Наиболее распространенные типы накидных головок:
• Шестигранные –рабочий профиль в форме шестигранника. Самый ходовой вариант.
• Двенадцатигранные – имеют рабочий профиль в виде двенадцатигранника. Подходят для работы с шести- и двенадцатигранными крепежами.
• SuperLock (SL) – рабочий профиль похож на шестигранник, но с увеличенной площадью контакта с крепежным элементом.
Читать также: Сравнение стиральных машин lg и samsung
Создан для работы с сорванными (слизанными) гранями шляпки крепежа.
• Универсальные – рабочий профиль выполнен в форме двенадцатигранника со срезанными (тупыми) вершинами. Подходит для работы с различным профилем (и метрическим, и дюймовым) шляпок крепежей.
Адаптер для накидных головок
Так как накидные головки имеют именно отверстие для крепления, а не выступающий шестигранник, для работы с ними реверсивной отверткой нужен специальный переходник.
Он может быть и монолитным, и шарнирной конструкции, что позволяет работать с болтами и гайками под углом.
Эксплуатационные различия между отвёрткой и шуруповёртом ударного типа
Некоторые пользователи, не сталкивающиеся часто с ремонтными слесарскими работами, полагают, что достойной альтернативой ударной отвёртке может стать шуруповёрт отбойного типа. Такое предположение является неправильным, так как эти устройства отличаются изначально по своему исполнению, предназначению и техническим особенностям. Отвёртка ударной категории и шуруповёрт имеют общую особенность: оба механизма предназначены для откручивания метизов, их сила воздействия перпендикулярна к линии вращения.
Отличительной характеристикой является характер силы кручения:
- Эксплуатация отвёртки предопределяет возможность стартового срыва метиза, заржавевшего или намертво «вросшего» в рабочую поверхность.
- Шуруповёрт ударной категории предназначен для откручивания уже вращающихся метизов: применяется с целью уменьшения физического усилия человека для изъятия крутящегося винта.

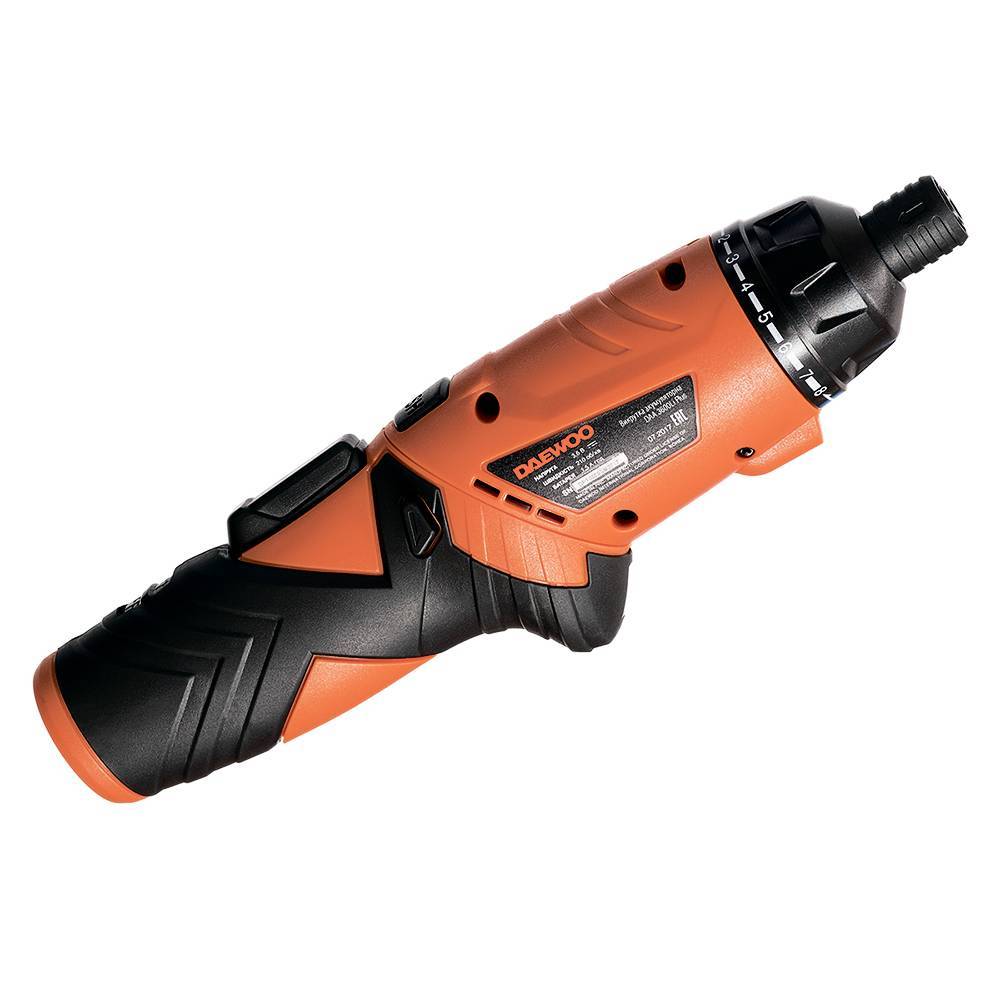

Шуруповёрт ударного типа
По функциональности шуруповёрт является эффективным, современным инструментом для качественного и простого изъятия метиза, после его срыва с помощью ударной отвёртки. Товары не стоит позиционировать как взаимозаменяемые, их практическое применение имеет отличительные позиции.
Как пользоваться ударной отверткой
Чтобы процесс откручивания был максимально простым и качественным, достаточно не допускать непоправимых ошибок и соблюдать ряд отдельных правил:
- Крепеж предварительно подготовляется к откручиванию, поэтому его очищают от видимой ржавчины и протирают ветошью. После этого соединение покрывают специальным химическим составом, например, высокоэффективным очистительным средством WD-40. Неплохо проявляет себя тормозная жидкость и керосин.
- Дальше требуется зафиксировать жало в шлице, соблюдая строго перпендикулярное размещение относительно головки винта.
- Затем следует нанести удар молотком по торцу рукояти примерно со средними усилиями.
- Удары повторяются вплоть до того момента, пока головка винта не начнёт смещаться относительно оси. Старайтесь проверять ход винта после каждого удара.
- Откручивание завершается с помощью обычной отвертки.
Если инструмент оборудован реверсом, многие специалисты рекомендуют устанавливать режим закручивания после каждого смещения головки, повторяя удары несколько раз, а затем снова выкручивая метиз. Это объясняется тем фактом, что при таком подходе элементы ржавчины удаляются с резьбы по-особому хорошо.
Чтобы избежать неприятностей, рекомендуется соблюдать и технику безопасности:
Важно предварительно одеть на руки хорошие рабочие рукавицы или перчатки, которые предотвратят произвольное скольжение рукояти при обработке.
Не прикладывайте слишком много усилий при выполнении ударов. Можно обойтись и обычным молотком, массой до 500 граммов.
Удары должны оставаться легкими
Не наклоняйте молоток, т. к. боёк может запросто соскользнуть с отвертки, что повлечет за собой дополнительные проблемы.
Ударная отвертка своими руками
Многие умельцы используют отслужившие свой срок службы бытовые приборы для изготовления нужных предметов и средств. Ударная отвертка из стартера своими руками ‒ алгоритм изготовления пошагово:
- Нужное для работы оборудование: углошлифовальная машинка (УШМ), слесарные тиски, токарный станок, проходной резец, сварка, сверлильное устройство со сверлом диаметром 5 мм, метчик с резьбой М6, керн, винт М6, расточный резец, старый стартер от машины, вороток с четырехгранником, трубка из металла равная по диаметру бендикса, 2 пружины, железные шарики, шайба из металла, молоток, скотч, флакон краски молотковой, перчатки, очки.
- Зажмите в тиски якорь.
- Выдавите шток.
- Наденьте защитные очки.
- Отпилите от бендикса часть со шлицами УШМ с отрезным диском.
- Отрежьте УШМ четырехгранник от воротка.
- На токарном станке с расточным резцом сделайте на круглой болванке из металла ступеньку для установки шлицы от бендикса.
- Для закрепления штока зажмите основную часть в тисках.
- Сверлильным станком сделайте отверстие, диаметром 5 мм под винт.
- Зажмите деталь в тиски.
- Проверьте вкручивание винта.
- Затяните шток в тиски.
- УШМ сделайте средний паз.
- Установите шлицевую часть в основание.
- Зажмите в тисках.
- Сваркой приварите детали вместе.
- Постучите шов молотком, для удаления шлака.
- Зажмите деталь в трехкулачный патрон токарного станка.
- Удалите следы сварки проходным резцом.
- Зажмите шток с надетым четырехгранником в тисках.
- Приварите детали.
- Удалите неровности шва.
- Приварите толстую шайбу, впритык к шлицам.
- Проточите на станке.
- Соберите все детали.
- Малярным скотчем обклейте четырехгранник и шлицевую часть.
- Молотковой краской покрасьте.
- После высыхания, установите шарик с пружиной для фиксации насадок.
Достоинства и недостатки
Проанализировав такой инструмент, как ударная отвертка, следует отметить все ее преимущества и недостатки. На основании этих критериев можно делать соответствующие выводы о пользе и необходимости такого устройства.
Ударная отвертка – лучший помощник автомеханика
К преимуществам ударных устройств относятся:
- Вместо приклада физической силы в виде поворота рукоятки отвертки, используется энергия удара, которая в десятки раз эффективнее обычного изделия
- Высокая скорость вывинчивания крепежных элементов
- Отсутствие необходимости высверливать метизное изделие, которое не поддается вывинчиванию
Это интересно! Вывинтить заржавелый винт при помощи шуруповерта или дрели невозможно, так как запаса силы момента этих инструментов недостаточно, чтобы привести в движение прочное соединение.
Из недостатков ударной отвертки можно отметить следующие факторы:
- Несмотря на то, что инструмент предназначен для того, чтобы совершать по нему ударные действия, это способствует сокращению его срока службы. Чем сильнее наносятся удары молотком, тем выше вероятность поломки возвратно-поступательного механизма
- Износ. В зависимости от качества используемой стали для производства рассматриваемого устройства, будет отличаться срок службы
Если запланировали приобрести ударную отвертку, которая обязательно не будет лежать без дела, то нужно знать, что стоимость набора среднего качества составляет от 3000 рублей. Рассматриваемый инструмент продается также отдельно без бит, и его стоимость в таком случае составляет от 1000 рублей. В видеоматериале ниже можно ознакомиться с конструкцией китайской ударной отвертки, а также особенностями работы инструментом.
https://youtube.com/watch?v=a7sNU9IRnXI%3F
Публикации по теме
Пистолет для жидких гвоздей учимся правильно пользоваться сначала
Строительный степлер —виды, какие скобы применять и особенности ремонта
Ножницы по металлу ручные виды и как правильно выбрать
Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент
Виды отвёрток: обзор
Классическая отвертка состоит из рукоятки, изготавливаемой из различных материалов (от пластика и дерева до стали и диэлектриков), стержня и наконечника, который иногда называют шлицем. В зависимости от вида, материалов и формы этих трёх основных элементов, отвёртки и различаются между собой.

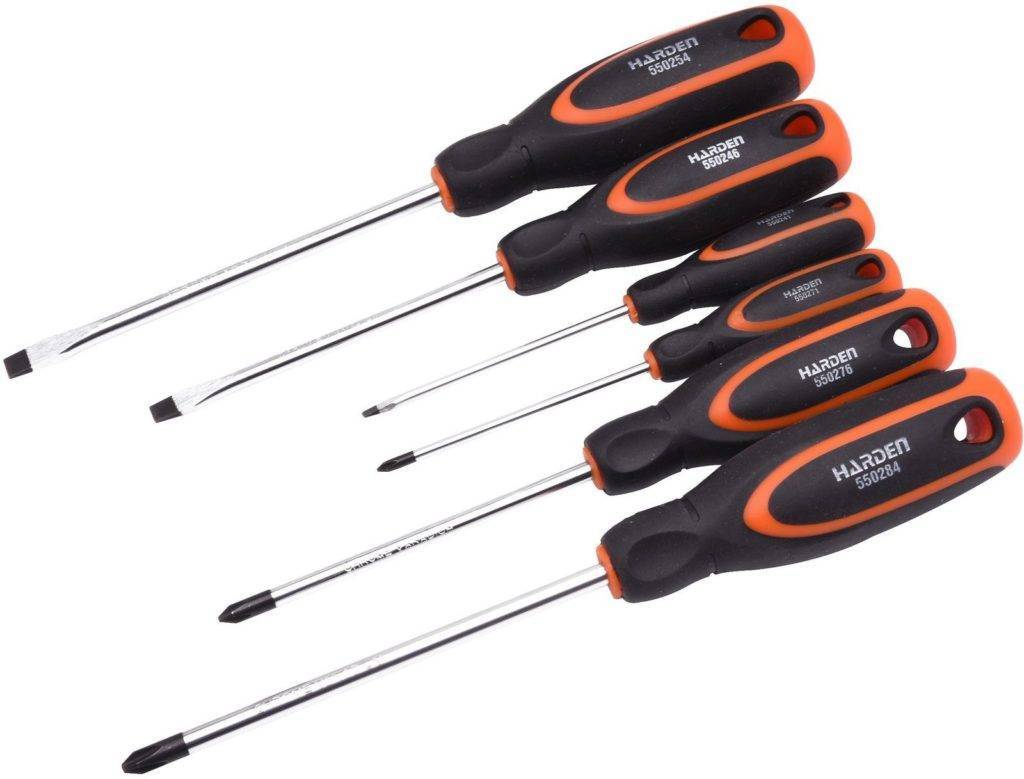

К самым популярным и широко применяемым как в быту, так и в профессиональной деятельности, относят слесарные отвёртки с прямым или крестообразным наконечником. Благодаря прямой или крестообразной форме шлица таким инструментом удобно откручивать распространённые типы крепежа (шурупы, саморезы и т. д.).
Очень популярна в быту и так называемая переставная отвёртка. Её стержень можно легко вынуть из рукоятки вручную, при этом на разных концах стержня находятся разные виды шлицев, что делает такой инструмент гораздо более универсальным. Некоторые переставные модели могут иметь сразу по 4 наконечника в комплекте, что ещё больше расширяет их функции, а многие и вовсе имеют целый набор сменных бит под любые шлицы.
Точная отвёртка пригодится тем, кто часто работает с мелкими деталями и механизмами. Очень часто такой инструмент можно увидеть в руках у мастеров по ремонту мобильной техники (смартфонов, планшетов и т. д.).
Двухкомпонентные модели получили своё название за использование полипропилена и резины при изготовлении рукояти. Такие изделия обычно обладают отличными эргономическими качествами. Материал, из которого выполнена рукоятка, не скользит даже в мокрых руках, а магнитное покрытие наконечника предназначается для того, чтобы не дать вывернутым шурупам упасть и потеряться.
Мастера по работе с часами обычно используют специальные часовые отвёртки. Их основное отличие – тонкие (не более 1 мм) наконечники. Работать с ними часто приходится под увеличительным стеклом. Чаще всего такие изделия продаются наборами, однако можно найти и отдельные экземпляры под конкретный размер шлица.
Продолжая говорить о профессиональных инструментах, нельзя не упомянуть так называемые модернизированные виды отвёрток, использующиеся чаще всего специалистами в той или иной профессии. Одними из представителей этого вида являются диэлектрические модели, предназначенные для работы с электрическими сетями. Такой инструмент при работе защищает электрика от поражения током, даже если сеть находится под напряжением.
При помощи ударных отвёрток можно «утопить» вкручиваемый винт в покрытие без приложения дополнительных усилий со стороны: их конструкция позволяет создавать усиленный импульс, направляемый на шлиц. При помощи такой отвёртки очень удобно раскручивать проржавевшие крепления.
Достаточно удобными в долгой работе (но дорогостоящими) считаются реверсивные отвёртки. Они снабжаются так называемым храповым механизмом, который позволяет при помощи данного инструмента производить монтаж и демонтаж крепежа без отрыва руки от рукоятки, просто совершая возвратные движения кистью.
Принцип действия такого механизма напоминает трещотки, которыми часто пользуются автомеханики для откручивания болтов. Чаще всего реверсивные модели имеют несколько сменных бит под разные типы креплений.
Аккумуляторные отвёртки по принципу действия и внешнему виду больше напоминают шуруповёрты, однако их всё же выносят в отдельную категорию. Настройка усилия вкручивания, передаваемого на стержень, позволяет мастеру «выровнять» усилие, которое будут оказывать все закреплённые элементы конструкции на её каркас. Очень часто такие модели применяются при сборке мебели и других конструкционных изделий.
Особого внимания заслуживают телескопические модели, у которых регулируется длина стержня. При помощи такого инструмента можно выкручивать крепления даже в труднодоступных местах.
Очень часто в работе случается, что до нужного винтика под прямым углом никак не добраться, какой бы ни была длина стержня, и тогда на помощь приходят отвёртки с гибким валом. Их стержень выполнен из гнущегося материала и может изменять угол изгиба до определённых значений, позволяя выкрутить даже самый «трудный» саморез или шуруп.
Особенности функционирования ударных отверток
Рассматриваемый в материале инструмент еще имеет такое название, как ударно-поворотная отвертка. Он представляет собой изделие, оснащенное сердечником монолитного типа. Главным отличием данного устройства от обычной отвертки является усиленный металлический корпус, который обладает стойкостью к ударам молотком. Для изготовления ударных отверток применяется исключительно высококачественная легированная сталь.
Перед тем, как выяснить принцип действия инструмента, следует разобраться с конструктивными особенностями. Жало изделия проходит через всю длину конструкции от рабочих шлицов до пятки рукоятки. Вращение жала осуществляется за счет шлицов, которые приводятся в движение при каждом ударе молотка. Ударно-поворотный механизм располагается в рукоятке изделия. Жало соединяется с косозубой шестерней. Рукоятка в виде обоймы имеет аналогичной конструкции зубья. Удары молотком наносятся непосредственно по пятке, располагающейся на тыльной стороне устройства. Применяется инструмент не только для вывинчивания окислившихся или приржавевших крепежных элементов, но и для контрольного их завинчивания.
Конструктивная схема ударно-поворотной отвертки
Это интересно! Современные ударно-поворотные отвертки вместо жала имеют ножку в виде шестигранника. В эту ножку устанавливаются сменные биты, что позволяет расширить возможности инструмента.
Принцип действия отверток ударно-поворотного типа заключается в том, что при совершении ударов молотком по рукоятке происходит перемещение обоймы. Посредством этого перемещения через зубчатую передачу осуществляется передача крутящего момента на жало. При каждом ударе молотком по пятке происходит незначительное перемещение жала, чего достаточно, чтобы ослабить силу соединения. После ослабления этого соединения можно воспользоваться обычной отверткой, чтобы полностью вывинтить метизный элемент.
Устройство приспособления не имеет никаких сложных элементов, поэтому ним очень удобно откручивать крепежные элементы, которые не поддаются вывинчиванию стандартными инструментами. Их преимуществом является не только постепенное перемещение жала при совершении ударов по рукоятке, но еще и отсутствие возможности слизать шляпку крепежного элемента.
Это интересно! Движение жала происходит не только в одну сторону, но и в обе, для чего используется реверсивный механизм. Наличие реверса зависит от модели инструмента, и отражается на его стоимости.
Конструкция устройства времен СССР
Модернизированные отвертки
Профессиональный инструмент отличается дополнительным набором функций.
Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.
Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.
Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.
Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.
Так чем же примечательны модернизированные виды отверток?
Об этом подробнее.
Диэлектрические
Отвертки этого типа применяются для электромонтажных работ.
Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.
Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.
Ударные
Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.
Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.
В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.
Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.
Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.
Реверсивные
Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.
Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.
Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.
Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.
Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.
Аккумуляторные
Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.
С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.
Такие модели применяется для сборки различных изделий и их ремонта.
Телескопические
Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.
С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.
Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.
Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.
Динамометрические
Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.
В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.
Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.
Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.
На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.
При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях
