Видео: Как Закрутить Сцепление На Бензопиле
1. Чтобы снять муфту на бензопиле, сначала необходимо снять режущую гарнитуру, затем крышку воздушного фильтра и крышку сцепления.
2. Затем необходимо остановить коленчатый вал, чтобы он не вращался при ослаблении муфты. Например, чтобы закрепить коленчатый вал, например, большой гаечный ключ, снимите крышку ручного стартера и вверните два болта в ротор зажигания. Или открутите свечу зажигания, опустите поршень в BDC и зафиксируйте его там, вставив трос в отверстие свечи зажигания.
3. Затем откручиваем саму муфту. с помощью ключа бензопилы, или болгарского дискового ключа, или самодельного гаечного ключа (такого как старая двухболтовая шина), откручиваем муфту по часовой стрелке (есть левая резьба), чтобы отключить значительную усилия.
4. Затем снимите ведущую звездочку с бензопилы. Барабан сцепления бензопилы заменяется правилом: замените две шины. замените один барабан.
5. Затем наденьте новый рукав и затяните его рукой до упора (он поворачивается против часовой стрелки). В этом случае коленчатый вал необходимо снова заблокировать, чтобы муфта не сломала стартер, расположенный на другом конце коленчатого вала.
6. Затем все идет в порядке, обратном разборке.
7. Чтобы полностью затянуть сцепление на бензопиле, необходимо переместить ручку тормоза цепи, запустить бензопилу, а затем снять ее с тормоза.
Принцип работы центробежной автоматической бензиновой муфты пилы.
Когда бензопила работает на холостом ходу, сцепление нагружено, хотя они вращаются вместе с коленчатым валом, но не касайтесь барабана сцепления (обычно чашек сцепления), поскольку они тянутся пружиной и, следовательно, не передают крутящий момент от двигателя к двигателю. Когда частота вращения двигателя достигает 4000 об / мин, веса сцепления не сжимаются под действием центробежной силы, и прижимая их внешнюю поверхность трения к внутренней поверхности барабана сцепления, они начинают вращаться, передавая тем самым крутящий момент от двигателя пыли. устанавливать. Когда цепь резко останавливается во время работы (например, она заклинивает), муфта не позволяет двигателю застаиваться, так как фрикционные нагрузки на высокой скорости будут скользить в барабане, а на скоростях ниже 4000 пружина будет сжимать нагрузку.
Источник
Как снять сцепление на бензопиле?
Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.
Выполнять эту операцию следует по такому алгоритму:
- Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
- Снимите кожухи с воздушного фильтра и сцепления.
- Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
- С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
- Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.
Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.
Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.
Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:
- Снимите крышку воздушного фильтра.
- Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.
После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.
В этом случае поршень возьмет веревку, и стопор сломает ее дно.
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.
Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.
В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.
Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.
Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.
Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.
Ремонт механизма сцепления — замена пружины
Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.
Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.
Причины, по которым требуется разбирать сцепления:
- Неисправная или лопнувшая пружина;
- В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
- Сколы на тарелке сцепления;
- Износ деталей.
Очистка карбюратора
Для топлива очень требовательная бензопила «Партнер 350». Ремонт карбюратора выполняется, когда его сопла загрязнены. В этом случае необходимо проверить все внутренние механизмы. Когда происходит утечка топлива, на них должна быть оставлена следа. Если шланги в порядке, вам нужно осмотреть карбюратор напрямую. Для этого цилиндр сначала удаляется
Кроме того, важно вынуть кривошип, который находится рядом с муфтой
После этого можно будет посмотреть на карбюратор. Он состоит из нижнего блока, а также верхней части с системой зажигания. Чтобы отвинтить деталь, вы должны использовать клавиши. После отсоединения карбюратора необходимо проверить его основание. Если он не деформирован, то проблема лежит в системе зажигания. В частности, контакты могут выгорать. Отдельно они, к сожалению, не заменяются. В этом случае вам нужно купить новый карбюратор. Установить это будет довольно просто.
Рекомендации при замене сцепления на бензопиле
Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь. При обратной сборке не забывайте ставить на место все мелкие детали, в том числе шайбы и подшипники. Следите за установкой спецпружины (она есть не во всех бензопилах) – при ее неправильной установке не будет подаваться масло на пильную шину.
Бензопила для хозяйственного мужчины – незаменимый инструмент, который приходит на помощь при выполнении лесозаготовочных работ разного объема, реализации строительных проектов из бруса, благоустройстве частных владений, сада, двора, на ферме.
Силовой агрегат состоит из нескольких важных узлов, среди которых и сцепление. Частенько инструмент может давать сбой из-за неисправной муфты сцепления бензопил. Это типичная поломка, с которой сталкиваются владельцы бензопилы, независимо от ее класса, мощности, модели и производителя. Чтобы починить муфту или хотя бы точно диагностировать причину поломки, операторам нужно знать, как открутить сцепление на бензопиле. Эти знания позволят не только проводить вынужденные ремонтные работы, но и плановую очистку, осмотр в профилактических целях. Не забывайте, что сцепление и его исправность влияют на продолжительную и эффективную работу инструмента.
Распространенные поломки сцепления бензопилы
Сцепление современной бензопилы обладает достаточно простым устройством, поэтому с его самостоятельным ремонтом не должно возникнуть проблем даже у начинающих пользователей садовой техники. К наиболее частым поломкам механизма относятся:
износ ведущей звездочки – во время работы пилы звезда играет роль промежуточного звена. Она получает усилие от барабана и передает его на пильную гарнитуру бензоинструмента. Соответственно, ведущая звездочка находится в режиме постоянного вращения. В моменты, когда пильная гарнитура разрезает твердую древесину, звезда поддается повышенным нагрузкам. Со временем они приводят к деформации или появлению трещин на зубьях детали. Еще хуже, если в устройство сцепления входит пластиковая звездочка – она не способна выдержать даже 5-минутной работы в режиме повышенных нагрузок. В этом случае она просто ломается на мелкие части. Результатом этому становятся «холостые» нажатия на рычаг газа, при которых шина и цепь не реагируют на манипуляции оператора. Чтобы решить проблему, потребуется полностью заменить ведущую звездочку сцепления бензопилы;
поломка барабана – этот элемент первым принимает вращательное усилие от двигателя и стабилизирует его для дальнейшей передачи на ведущую звезду и пильную гарнитуру. Барабан сцепления для бензопилы представляет собой составную металлическую шайбу, внутри которой помещена пружина, а поверх шайбы крепится ведущая звездочка. Из-за постоянного вращения и трения со звездой металлический корпус элемента интенсивно нагревается. Из-за этого на его поверхности образуются потертости и заусенцы, которые стопорят звездочку и пильную гарнитуру. Чтобы избавиться от этой проблемы, нужно заменить барабан сцепления на бензопиле, не дожидаясь его дальнейшей деформации;
проседание пружины – еще одна важная деталь штатного сцепления. Она располагается внутри барабана, поэтому во время работы бензопилы нагревается вместе с ним. В результате этого пружина проседает и деформируется, из-за чего механизм бензоинструмента не может создавать центробежную силу, достаточную для вращения пильных органов на повышенных оборотах. Устранить эту неисправность поможет замена пружины сцепления бензопилы. Во время ее выполнения нужно быть предельно внимательным и аккуратно снимать старую просевшую деталь. В противном случае возрастет риск потери мелких креплений пружин.
Во время эксплуатации бензопилы нужно помнить, что независимо от качества и бренда-производителя бензоинструмента, его заводское сцепление регулярно поддается нагрузкам и износу. Именно поэтому в кругах опытных вальщиков и садоводов бытует мнение, что на замену двух пильных шин должна производиться замена одного сцепления.
Причины неисправностей
При регулярной и интенсивной работе, а также после попадания грязи на движущиеся элементы бензопилы муфта постепенно изнашивается. В отличие от цепи замена и профилактика требуется гораздо реже. Распространённые неисправности, требующие ремонта:
- Повреждение пружины. Она может быть представлена витковым типом или стальной пластиной. Деформации на этом элементе появляются из-за растяжения, механических повреждений. Требуется снятие барабана.
- Повреждение и износ барабана. Определить такую неисправность можно по внешнему виду механизма сцепления – на нем имеются сколы, трещины и повреждения. Синий оттенок поверхности металла может говорить о перегреве.
- Выработка муфты. Как правило, изнашиваются резьбовые соединения или растягиваются пружины. Требуется полная замена всей муфты.
- Износ звездочки. Замена и коррекция звездочки – плановая работа, которая является частью обслуживания бензопилы.
Продолжительность эксплуатации сцепления зависит не только от качества комплектующих, но и правильного использования бензопилы. Следует избегать закусывания цепи в древесины, использовать старое и отработанное масло. Помимо этого, не рекомендуется увеличивать обороты при включенном ручном тормозе. Определить дефекты механизма легче всего во время пиления небольшой заготовки. Если наблюдается снижение скорости вращения цепи или ее остановка, нужно проверять внутренние части инструмента.
Снятие сцепления с бензопилы Partner P340S
Снятие сцепления с бензопилы Partner P340S.
Муфта сцепления бензопилы закрывает звездочку.
В первую очередь необходимо отметить, что при покупке запчастей для бензопилы необходимо строго соблюсти тип барабана либо пользоваться консультацией спеца, если идет речь о ее модернизации. Обычно, при одновременной подмене барабана и пильной цепи заменяются и подшипники барабана.
Тут следует получать особый ремонтный набор, в каком предвидено наличие и ведущей звездочки, и подшипника. Как снять сцепление на бензопиле: штиль,. Потом следует приготовить инструмент и детали, которые потребуются для проведения работ:
- универсальный ключ, продающийся в комплекте с бензопилой;
- стопор поршня механизма (в стандартных вариантах бывает пластмассовый либо железный);
- съемник центробежного механизма либо сцепления (выбирается зависимо от модели бензопилы).
При проведении операции производятся последующие деяния:
Схема местопребывания звездочки бензопилы.
Поначалу снимается гарнитура пилы, гайки крышки шины откручиваются с помощью универсального ключа. Крышка снимается, вынимается шина и цепь.
После чего снимается воздушный фильтр.
Универсальным ключом выворачивается свеча пилы. Заместо нее вставляется приготовленный стопор поршня, который позволить зафиксировать положение поршня в цилиндре.
Съемник сцепления устанавливается в разъем универсального ключа. Потом с помощью получившегося устройства выворачивается муфта сцепления. Все деяния нужно проводить по часовой стрелке.
Муфта сцепления удаляется, освобождая подход к внутренним деталям. Как снять и заменить сцепление и ее натяжение на бензопиле. Как снять сцепление чтобы снять сцепление на бензопиле, на штиль о36.против. Сейчас можно снять звездочку (барабан сцепления).
Зависимо от вида барабана проводится его осмотр либо проверка венца. Как снять сцепление бензопилы. 1. Как снять звездочку, сцепление и маховик на бензопиле. Чтобы снять сцепление на бензопиле, (ремонт китайской. Звездочка либо венец изменяются на новые. При установке новых деталей нужно кропотливо проверить состояние сепаратора сцепления
Повышенное внимание тут нужно уделить пружинам центробежного механизма и кулачкам. При выявлении сильного износа эти детали также нуждаются в неотклонимой подмене.
Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности
Сначала выворачивается стопор поршня, растягивается шнур стартера, потом стопор вкручивается вновь. Такие сложные деяния позволяют зажать центробежный механизм бензопилы на коленчатом валу.
С помощью универсального штатного ключа сцепление зажимается против часовой стрелки, другими словами против вращения цепи.
После чего все узлы и детали могут удачно прикручиваться на свои прежние места.
Для того чтоб поменять звездочку на бензопиле, вся работа должна производиться аккуратненько и осторожно. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь
Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь.
Как видно из представленной инфы, вопрос о том, как снять звездочку с пилы, может быть удачно решен и своими силами
Один раз проведенная операция дозволит производить ее вновь и вновь, как в этом появится надобность, а внимание и аккуратность будут залогом хорошо выполненной работы
Необходимый инструмент
Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.
Для снятия сцепления на всех бензопилах требуется:
- Отвертка для снятия с вала стопорного кольца крышки с шестерней,
- В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
- Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.
Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.
Нет съемника? Тогда используем веревку в качестве стопора
Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.
Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.
Типы поломок сцепления
Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:
- износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
- повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
- на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).
Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт
Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров
Обязательно ознакомьтесь со статьей, где рассматривается правильный зазор на свече бензопилы и ее устройство.
Как снять сцепление на бензопиле?
Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.
Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.
- Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
- Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
- При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
- Удаляем барабан и ведущую звезду.
После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.
При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.
Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.
Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:
- на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
- разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.
Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.
Снятие и замена муфты своими руками по инструкции
О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.
Первоначально понадобится подготовить необходимые инструменты:
- Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
- Отвертка для вывинчивания винтов, которыми крепится защитный кожух
- Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
- Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня
Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:
- Первоначально необходимо выкрутить крепежные гайки кожуха и шины
- Снять кожух с ручным тормозом, а также цепь и шину
- После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
- Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
- В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы

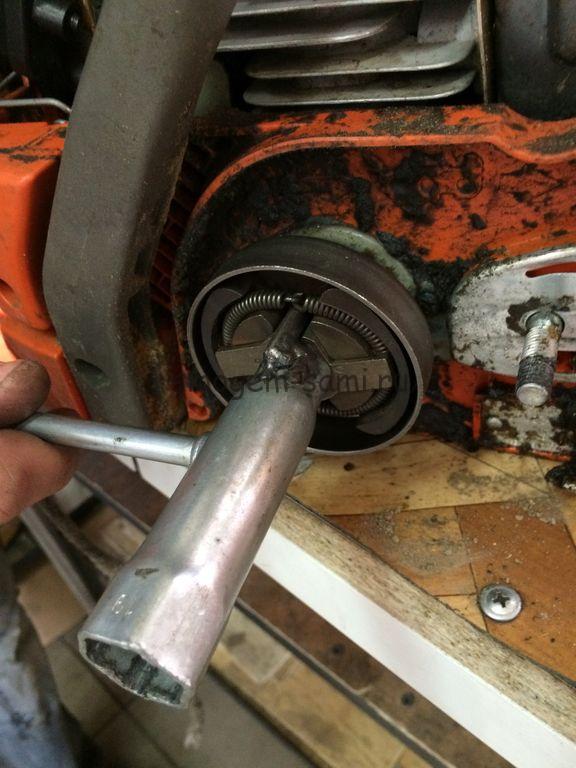

- Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
- Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
- При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
- Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой
Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.
https://youtube.com/watch?v=Bim7K73ZZeE%3F
Неисправности двигателя бензопилы
Приведем разные нарушения в работе мотора бензопилы, которые случаются более нередко. Главные такие неисправности сводятся к последующим признакам:
движок не запускается (достаточно обобщенно и предпосылки могут быть достаточно различные);
заводится, но нередко глохнет;
не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет либо забуханкаывается под нагрузкой.
Очень очень дымит, падает мощность.
3) Неисправность бензопилы: Сцепление часто «пробуксовывает», временами лопает пружина. Предпосылки неисправности: Износ сцепления бензопилы. Ремонт бензопилы в кустарных критериях: Сменять сцепление бензопилы в сборе.
Ремонт и сервис бензопилы своими руками
Цены на бензопилы снижаются и это делает их более популярными и доступными не только для профессионалов, ну и для обыденных, так скажем, любителей. Но распространенная зависимость — чем ниже цена, тем менее надежный аппарат и чаще появляются неисправности, для бензопилы тоже актуальна. Но для бензопилы хоть какого ценового диапазона, большая часть изъянов можно избежать при правильной эксплуатации, уходом и своевременным техническим обслуживанием техники. Но от поломки бензопилы, равно как и хоть какой другой техники, никто не застрахован. Поэтому предлагается рассмотреть главные виды дефектов бензопил, методы их диагностики, устранения и ремонта.
Все главные неисправности бензопил можно условно поделить на две главные категории: — неисправности мотора и его разных узлов: система подготовки и подачи горючего, зажигание, поршневая группа с коленвалом, выхлопная система отработанных газов; — неисправности и поломки других узлов: система смазки, муфта сцепления, тормоз цепи, шина и другие.
Типы поломок сцепления
Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:
- износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
- повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
- на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).
Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт
Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров
Как снять сцепление на бензопиле?
Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.
Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
Как снять сцепление бензопилы?
Барабан сцепления является одновременно ведущей звездочкой.
Положение напильника при заточке цепи бензопилы.
Основной причиной выхода из строя этого узла является износ зубцов звездочки. В случае если барабан является монолитным, то в процессе работы цепь прорезает звездочку. Такой барабан подлежит замене. На некоторых устройствах барабана имеется сменный венец и при проведении ремонта осуществляется его замена, а барабан при сохранении нормального состояния эксплуатируется далее.
В случае необходимости ремонта бензопилы возникает вопрос о том, как разобрать сцепление. При наличии сервисного центра лучше обратиться к специалистам, но при отсутствии последних процедуру разборки и ремонта можно осуществить собственными руками. Эта операция является несложной и при наличии соответствующих инструментов ее может осуществить практически каждый человек. Почти у каждой модели этого инструмента имеются свои нюансы в проведении демонтажа муфты сцепления, однако общая последовательность действий является одинаковой для любых моделей.
На первом этапе требуется снять крышку тормоза цепи. Для этой цели требуется потянуть ручку на себя. Это делается для того, чтобы лента не контактировала с чашкой сцепления. После этого ослабляются гайки крепления крышки и натяжитель цепи.
Ослабление натяжителя позволяет ослабить цепь и шину. После откручиваются гайки крепления крышки тормоза, после чего крышка демонтируется полностью.
На втором этапе осуществляется демонтаж направляющей шины и цепи, удаление загрязнений.
Следующий этап разборки заключается в выворачивании свечи головки цилиндра. Затем проводится фиксирование поршня в цилиндре. Для этой цели осуществляется вращение коленвала и после перекрытия выпускного отверстия в цилиндр опускается кусок веревки, который препятствует дальнейшему движению поршня. После проведения ремонта веревка вытаскивается за второй конец наружу.
Четвертый этап разборки заключается в непосредственном демонтаже сцепления. Сначала требуется открутить гайку на сцеплении. Следует помнить, что эта она имеет левую резьбу, при ее отвинчивании нужно вращать ключ по часовой стрелке. Для работы используется ключ, который входит в комплект принадлежностей бензопилы.
После отвинчивания гайки нужно разобрать сцепление и осмотреть барабан с ведущей звездочкой на предмет наличия износа. Затем после проведения осмотра барабана и звездочки проводится осмотр состояния игольчатого подшипника. При необходимости изношенные элементы подлежат замене.
Сборка инструмента осуществляется в обратной последовательности.
Существует несколько нюансов, которые требуется знать при ремонте сцепления:
- На некоторых модификациях и моделях бензопил между сцеплением и чашкой ведущей звездочки размещается шайба. В случае разборки этого элемента требуется установка шайбы в том положении, в котором она находилась ранее. Эта шайба может иногда устанавливаться между двигателем и чашкой.
- Некоторые модели приводов масляных насосов имеют спецпружину. Она передает вращение от звездочки на привод маслонасоса. Очень важным является правильная установка этой пружины при осуществлении сборки устройства. При неправильном монтаже маслонасос прекращает подачу масла для смазывания цепи. Что может привести к дорогостоящему ремонту.
После проведения ремонтных работ перед началом использования бензопилы по прямому назначению требуется проверить работу масляного насоса и подачу им масла для смазывания пильной цепи и механизмов направляющей шины.
Альтернативные решения
Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.
Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.
Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.
