Регулировка ремня на мотоблоке нева

Ещё немного тонкостей по эксплуатации культиватора

Однажды работая с культиватором заметил, что его как то тянет в сторону, и приходится прикладывать усилия, что бы выравнивать его и держать заданный курс. Не сразу понял в чём дело, но оказалось всё очень просто до смешного.

Дело в том, что фреза может крепится на валу любой стороной, так устроено крепление, но любой стороной не правильно! Фреза должна врезаться в землю острой, режущей кромкой и это понятно, но по невнимательности фрезу с одной стороны культиватора перевернули и она входила в землю своим тупым краем.

Будьте внимательны устанавливая фрезу.

Как результат, правильно установленная фреза врезалась в землю хорошо, а другая сторона “упиралась” Вот мотокультиватор и тащило в сторону!

Обратите внимание на направление крепящей скобы

Фреза к валу культиватора крепится с помощью “пальца” с фиксирующей скобой, вот за ней тоже нужно следить. При установке пальца скоба не должна “расстёгиваться” встречаясь с грунтом.

Правильно ставьте “Палец” крепления.

А вот пример того, как скоба пальца развёрнута неправильно.

Пример неправильной установки

Натяжка ремня мотоблоков «Нева»: выполняем в домашних условиях

После того, как ремни установлены на шкивах, переходим к заключительному действию в их обслуживании – натяжке, подробно представленной в видео-инструкции. Практически всегда новый корд дает провисания, определить которые можно рукой. Недопустимо, если ремень «болтается», провисая в разные стороны на 1 см и более.

Это может привести к:

  • усилению вибрации на определенный бок мотоблока;
  • эффекту «пробуксовки», из-за которого мотор не сможет развить необходимую тягу для вспашки, окучивания и других нелегких операций;
  • проглохам и сильному дымлению на холостом ходу, после которых на шкивах может появляться сизоватый налет.

Виды ремней для мотоблоков Нева

Базовые устройства самых популярных сельхозагрегатов марки Нева включает сразу два рабочих вала – коленчатый и распределительный. Для работы каждого из них в заводской конструкции моделей предусмотрены ремни, которые по способу передачи крутящего момента делятся на обычную и цепную передачи.

Для поддержания функции цепной системы на мотоблоке МБ-1 и МБ-2 предусмотрены заводские звездочки. За непрерывную работу обычной передачи в устройстве этих сельхозагрегатов отвечает фрикционная сила.

Используемые в заводской конструкции мотоблоков Нева МБ-1 и МБ-2 ремни различаются между собой по следующим факторам:

  • расположение ремней – в зависимости от этого выделяются элементы для приводной части, а также для переднего и заднего хода ;
  • форма поперечного сечения – по этому фактору в продаже встречается клиновой , округлый, зубчатый и плоский ремни;
  • тип расположения ремня и вала между собой – по этому критерию различаются угловые, полуперекрестные элементы, а также открытая передача;
  • материал изготовления – чаще всего производителем техники используются детали из усиленной лески, покрытой плотной технической резиной и дополнительным покрытием, защищающим леску от износа;
  • толщина – в зависимости от этого фактора на рынке встречаются ремни, которые делятся между собой по диаметру внутренней и внешней окружности.

Как выбратьремень к мотоблоку Нева? Чтобы правильно выбрать ремень привода для популярных модификаций мотоблоков Нева, необходимо строго соблюдать указания, описанные производителем в руководстве. Существует несколько важных моментов, которые нужно изучить перед покупкой элементов:

длина приводных ремней – может меняться в зависимости от предназначения и места установки элементов в общей конструкции мотоблока;
бренд-производитель – опытные пользователи советуют отдавать предпочтение продукции, разработанной известными марками

Покупать детали неизвестных брендов не рекомендуется в связи с их ненадежностью и низкой стойкостью к износу;
стоимость – важно выбирать оригинальные элементы. Цена на них может быть в несколько раз выше низкокачественных копий, однако это окупится в виде повышенной надежности и долговечности фирменных деталей;
маркировка – чтобы не допустить ошибки при выборе нового ремня, нужно заранее изучить номер элемента, который был установлен на мотоблок.

При выборе приводных элементов не нужно пытаться сравнить уровень натяжения старых и новых ремней. Это не принесет результата, а в некоторых случаях подтолкнет пользователя к покупке слишком длинной детали.

Виды ремней для мотоблоков Нева

Базовые устройства самых популярных сельхозагрегатов марки Нева включает сразу два рабочих вала – коленчатый и распределительный. Для работы каждого из них в заводской конструкции моделей предусмотрены ремни, которые по способу передачи крутящего момента делятся на обычную и цепную передачи.

Для поддержания функции цепной системы на мотоблоке МБ-1 и МБ-2 предусмотрены заводские звездочки. За непрерывную работу обычной передачи в устройстве этих сельхозагрегатов отвечает фрикционная сила.

Используемые в заводской конструкции мотоблоков Нева МБ-1 и МБ-2 ремни различаются между собой по следующим факторам:

  • расположение ремней – в зависимости от этого выделяются элементы для приводной части, а также для переднего и заднего хода;
  • форма поперечного сечения – по этому фактору в продаже встречается клиновой, округлый, зубчатый и плоский ремни;
  • тип расположения ремня и вала между собой – по этому критерию различаются угловые, полуперекрестные элементы, а также открытая передача;
  • материал изготовления – чаще всего производителем техники используются детали из усиленной лески, покрытой плотной технической резиной и дополнительным покрытием, защищающим леску от износа;
  • толщина – в зависимости от этого фактора на рынке встречаются ремни, которые делятся между собой по диаметру внутренней и внешней окружности.


Каждый из этих параметров напрямую влияет на передаточное число. От него зависит крутящий момент, который способен выдержать элемент во время своей работы в устройстве мотоблока.

Как натянуть ремень на мотоблок Нева МБ-2 своими руками (видео)

Для того чтобы заменить этот конструктивный элемент, не требуется обращаться в специализированный сервис. Вся работа может быть выполнена самостоятельно за достаточно короткий промежуток времени. Рассмотрим пошаговый алгоритм действий, при помощи которого осуществляется замена ремня на мотоблоке марки Нева:

  • прежде всего, требуется демонтировать старый расходный элемент, если ранее этого еще не было сделано;
  • в целом демонтаж начинается с поэтапного отсоединения защитного щитка, а также основного кожуха;
  • в обязательном порядке требуется изъять пружину, за счет работы которой осуществляется натяжка;
  • далее откручиваются винтовые крепежи, а также отворачиваются ограничители, удерживающие приводной ремень на моторном шкиве;
  • далее необходимо убедиться в том, что ручки двигательного вала, а также редуктора находятся в одной плоскости;
  • здесь допускается незначительное расхождение, которое не превышает минимального значения в 0,1 миллиметра;
  • при необходимости следует настроить шкивы (для этого передвигается мотор в продольной плоскости);
  • после этого требуется отрегулировать натяжной шкив, чтобы впоследствии возникла достаточная натяжка;
  • в завершение процедуры монтируется новый ремень (начинают надевать элемент с редукторной части).

После этого требуется в обратном порядке проделать процедуру, которая предшествовала процедуре установке нового ремня на мотоблок марки Нева.

Замена и настройка

Гибкий элемент ременной передачи на мотоблоке можно самостоятельно заменить и настроить.

Клиноременная передача надежно сообщает усилие от мотора, но с течением времени ремень снашивается, на нем образуются трещинки, порывы.

Появляется задача его смены. Это можно произвести в специальных обслуживающих центрах. Это наиболее верный выбор, но обойдется он недешево. Можно самостоятельно выполнить замену, и если вы хоть раз чинили свою автомашину, имеете опыт работы с техникой.

Снимаем отработанный гибкий элемент

Первым делом снимаем пластиковый предохранительный кожух, отвернув гайки фиксации. После снимается ремень агрегатов, расслабив натяжку между шкивом (фрикционное колесо) редуктора и мотором.

На отдельных модификациях имеются специализированные приспособления для натяжки и ослабления ремней. Но обычно в мотоблоках отсутствует этот механизм. Для ослабления натяжки приводного ремня ослабляем гайки фиксации мотора (4 штуки) и двигаем его направо. Потом снимаем ремень. Не забывайте, двинуть мотор в правую сторону (в левую сторону) для натяжки (ослабления) изделия можно только в границах 20 миллиметров.

Надеваем новые изделия

Инсталляцию нового ремня агрегатов выполняем в обратном порядке. Потом необходимо его натянуть, учитывая обязательное провисание его на 10-12 миллиметров. Непременно проверяем центровку фрикционных колес редуктора и мотора. Заворачиваем гайки крепежа мотора диагонально.

В нерабочем состоянии ремень должен без затруднений проворачиваться на первичном валу, но не соскакивать с него. Для приведения ремня агрегатов в рабочий статус выжимается рукоятка сцепления, тросик поднимает кверху прижимной вал, натягивая ремень.

Самостоятельное натяжение

Когда новое изделие и образователь петли (успокоитель) будут смонтированы, требуется произвести их натяжение и отрегулировать, поскольку сразу ремень будет прогибаться, что считается непозволительным. Это способно сократить продолжительность его использования, колеса начнут пробуксовывать, мотор начнет чадить на холостых оборотах.

Чтобы выполнить натяжение, требуется очистить фрикционное колесо посредством ветоши, а также расслабить болты фиксации мотора к шасси, ключом на 18 проворачивают регулировочный болт по направлению движения стрелки часов, натягивая устройство. Одновременно с этим необходимо пробовать натяжку приводного ремня второй рукой, чтобы он свободно пружинил. Если перетянуть его, то это также будет губительно отражаться на надежности подшипника и ремня.

По завершении монтирования и натяжения необходимо проверить на перекосы. Новое изделие должно стоять ровно и не иметь перегибов и перекосов.

Каждому владельцу мотоблока необходимо знать, какими характеристиками обладает ремень, использующийся для работы устройства. Агрегаты «Нева» отличаются некоторыми особенностями, поэтому следует это учитывать при выборе нового ремня для мотоблока.

При покупке детали нужно внимательно изучить инструкцию, предоставленную к технике.

Как заменить ремень в культиваторе

Итак ремень приобретён, приступаем к замене. Кстати вот маркировка купленного ремня.

Маркировка ремня

А вот таким потрёпанным выглядит ремень старый, на фото не очень видно, но он готов порваться.

Поскольку ремень натянут не очень сильно и это его нормальное состояние пока не нажат рычаг передачи, то его можно просто стянуть рукой с большого колеса.

Аккуратно стягиваем ремень.

Теперь, поскольку успокоитель может мешать полному снятию ремня, понадобится ослабить один верхний болт, а нижний выкрутить полностью. Это даст нам возможность легко вытащить старый и установить новый ремень. Как на картинке ниже.

Новый ремень надеваем сперва на малый шкив, затем закручиваем болты успокоителя, так ремень не сильно будет мешать это делать и лишь после этого надеваем ремень на шкив большой. Начинаем сверху.

На подобие как цепь на велосипеде, устанавливаем новый ремень.

Затем, слегка прокручивая колесо, осторожно, что бы пальцы не попали под ремень, окончательно устанавливаем его. Всё ремень установлен, можно проверять и крепить кожух культиватора на место

Всё ремень установлен, можно проверять и крепить кожух культиватора на место.

Во время работы, проявилась одна деталь, периодически, под кожухом культиватора, после включения выключения скорости, начинался жуткий гул. Снова сняв кожух было замечено, что ремень временами входил в резонанс и сильно вибрировал. Вот как это удалось снять на фото.

Ремень вибрировал и издавал жуткий гул

Что бы устранить это, нужно верхнюю пластину успокоителя несколько придавить к низу, она легко подгибается, после этого вибрация прекратилась.

Прижав успокоитель, проблема полностью решилась.

Размеры ремней для мотоблока Нева

При подборе соответствующего расходного материала немаловажно определить номер установленного на модель мотоблока Нева ремня. Для этого следует провести следующие рекомендованные мероприятия:

  • старый расходный элемент демонтируется с мотоблока посредством специального инструмента и технологии;
  • далее устройство проверяется на наличие присутствующих цифр (обычно на внешней поверхности присутствуют значения);
  • как правило, используемый номер ремня на мотоблок марки Нева имеет белый, синий или оранжевый цвет;
  • если эти цифры отсутствуют из-за длительной эксплуатации спецтехники, то замеряется расстояние между вращающимися элементами;
  • далее следует при помощи специальной таблицы (таблица со значениями размещена на сайте производителя) определить размер;
  • также при необходимости нужный параметр можно уточнить у продавца, так как в магазинах эти данные также присутствуют;
  • после приобретается такая же модель, которая свободно будет монтироваться на вращающиеся механизмы.

Не забудьте подобрать нужный размер ремня Рекомендуется после приобретения нового расходного элемента переписать с его поверхности номер, чтобы впоследствии не искать значения заново. Стоимость этого элемента достаточно высокая, из-за чего следует точно владеть информацией.

Как подобрать размеры ремней на мотоблоки «Нева»?

Чтобы обеспечить хорошую натяжку и длительный срок службы не только всей приводной передачи, но и трансмиссии, размер ремня должен быть точно подобран под конкретную модель мотоблока «Нева». Слишком длинные ремни, как и чересчур короткие быстро износятся и создадут дополнительную нагрузку на редуктор или мотор.

Разобраться с этой проблемой несложно, имея под рукой подробную таблицу с размерами, представленную ниже.

Для наиболее популярных моделей «Нева» понадобятся:

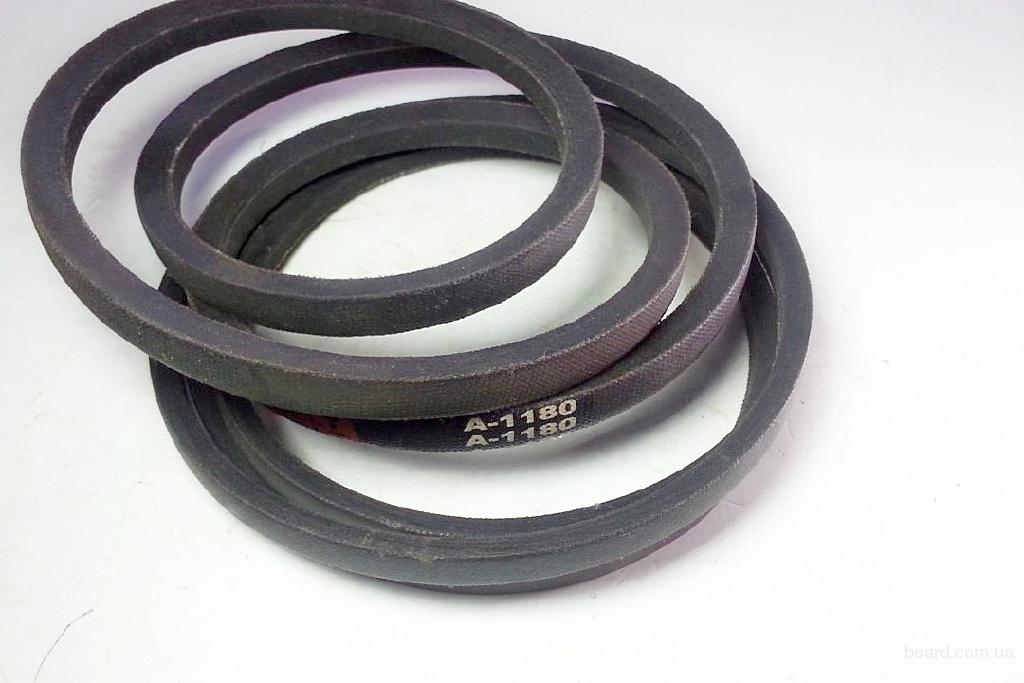

  • приводный ремень типа А-1180 – только для МБ-2;
  • 2 ремня заднего и переднего хода — Z(0)-1400 и А-1213 – для МБ-1.

Народные умельцы научились на такие мотоблоки ставить ремни и автомобильного типа: АVX 13 × 1175, ЯМЗ-8401 с БелАЗа, ЯМЗ-238АК, ЯМЗ-8401 и даже с комбайнов марки «Дон». Эксперты советуют, чтобы размер выбранного ремня, даже если он не оригинальный или не тот, который рекомендует производитель, не отклонялся от допустимого значения более 0,5-1 %.

Кроме выше изложенного, перед покупкой необходимо внешне проверять ремень: на нем не должно быть дефектов, царапин, торчащих волокон, изгибов, которые могут навредить культиватору в процессе работы. Качественным считается тот ремень, на котором сохраняется четкий заводской рисунок и который не растягивается руками.

Регулировка механизма сцепления

После замены деталей сельхозтехнике требуется регулировка механизма сцепления. Для этого делают следующее:

рычаг скорости на редукторе устанавливают в нейтральное положение;

  • заводят двигатель сельхозмашины;
  • нажимают на рычаг сцепления до момента, как вращение вала двигателя начнет передаваться на ведомое колесо редуктора. Регулировку проводят нажимая на тот рычаг, замену ремня которого проводили;
  • смотрят на каком расстоянии находится конец рычага от ручки руля. Для обеспечения максимального передаваемого усилия движение колеса должно начинаться, когда конец рычага на 1-1.5 см не доходит до руля;
  • если ремень ослаблен, из механизма регулировки тяги сцепления исключают несколько звеньев цепочки, если слишком сильно натянут, то длину цепи стоит увеличить.

Правила ухода

Желаете, чтобы шкив мотоблока смог отработать длительный период времени? Для этого следует проводить определенные процедуры.

  1. Регулярно проверять прочность закрепления детали на двигателе, для того чтобы механизм не вышел из строя и не разболтался.
  2. Шкив ведомый или же ведущий нужно осматривать перед каждым использованием, чтобы очистить кожухи для защиты детали от грязи и прочих инородных тел.
  3. Проводите самостоятельную диагностику узла, чтобы не было сколов и трещин.
  4. А также нужно соблюдать технику безопасности при работе шкива для мотоблока.

Проводя регулярно процедуры, можно сэкономить деньги на ремонте, а также продлить жизнь агрегату.

Модификации мотоблока

МБ-1 имеет 8 модификаций, которые отличаются мощностью двигателя, объемом бака и другими техническими характеристиками. А именно:

  1. МБ-1 Д1 М10 имеет мотор Lifan 168F-2A с мощностью 6,5 л.с. и объемом бака в 3,6 л.
  2. МБ-1 Д2 М13 – двигатель американского происхождения Robin Subaru EX-17 обеспечивает возможность развивать скорость до 9 км/ч.
  3. МБ-1 Д2 М9 – мотор для этой модели – HONDA GX200 с мощностью 6,5 л.с.
  4. МБ-1 Д2 М14 – мощность мотора Robin Subaru EX-21 (7 л.с.) отлично подходит для перевозки грузов.
  5. МБ-1 Д2 М16 и МБ-1 Д2 М17 – разница между двумя модификациями заключается в типе двигателя – Lifan 177F и Lifan 177FD, соответственно.
  6. МБ-1 Д2 М18 оснащен улучшенной моделью мотора Robin Subaru EX 27 PREMIUM, мощность которого составляет 9 л.с.
  7. МБ-1 Д1 М19 уступает в мощности предыдущей модификации, однако сочетается с прицепами, тележками и прочим оборудованием.

Какие ремни лучше выбрать

Перед выбором детали вы должны знать, что большинство мотоблоков имеют единые габариты ремней. То есть размеры от модели к модели повторяются, и вам подойдут любые популярные или бюджетные модели. Но все же при выборе сравнивайте интересующий вас товар по нескольким критериям:

  1. Размеры. На всех моделях указаны обозначения. Посмотрите на свой, запишите профиль и длину, выберите максимально схожий товар.
  2. Физические свойства и внешний вид. Перед покупкой проверьте деталь по критериям:
  • насколько растягивается. Ремень растягиваться не должен;
  • аккуратность производства. Наличие очевидных повреждений, торчащих ниток и других дефектов говорит о том, что покупать такой товар нельзя.
  1. Наличие зубцов. Здесь все просто, есть мотоблоки с зубцами в механизме, есть без. Соответственно, ремень может быть с зубцами или без. Вы сразу это заметите, только при покупке нужно быть внимательным и читать описание товара;
  2. Страна производства. Индия и Китай – дешево, но некачественно. США или Россия – хорошие материалы и цена соответствующая. Советуем второй вариант, ведь количество рабочих часов у качественного товара больше и работать с ним приятнее.

Критерии вариативны. На нескольких пунктах можно сэкономить, подобрать модель под свой бюджет. Проверять модель на гибкость с помощью сгибания и разгибания нельзя. Этим вы ничего не проверите, зато этими движениями можно повредить деталь и уменьшить срок ее службы.

Описание

В мотоблоках конструкторы используют ременную передачу, которая состоит из двух шкивов, ремня и натяжного устройства.

Достоинства:

  • высокая скорость работы;
  • защита узлов привода от перегрева;
  • простота;
  • надежность;
  • низкая стоимость;
  • отсутствие шума.

Недостатки:

  • частая замена ремней;
  • давление на валы и опоры.

Шкив – основная часть редуктора, которая находится на центральном валу двигателя. Внешний вид детали напоминает форму колеса, взаимодействует с другими элементами посредством специального ремня.

В специализированных магазинах можно приобрести данные устройства разного размера. Большая часть деталей изготавливается из алюминия, стали, чугуна и дюраля, имеет высокую прочность и надежность. Для удешевления товаров некоторые производители используют для производства пластмассу, фанеру и текстолит.

Главным критерием при выборе детали является размер ремня. Именно от него зависит размер шкива.

Всё о ремнях на мотоблоки Каскад

Особенности ремней для мотоблоков Каскад

На сельскохозяйственном рынке представлено не так много моделей мотоблоков Каскад, но к имеющимся моделям необходимо в точности подбирать все недостающие комплектующие. Любое несоответствие, даже самое небольшое, может привести к очень быстрому износу ремней. Вот почему производитель настоятельно рекомендует приобретать только ремни своего производства.

Каждый производитель агротехники применяет ременные приводы, но далеко не всегда они взаимозаменяемы – ремень для мотоблока одного производителя может не подойти к мотоблоку другого. Даже модели мотоблоков одного производителя могут иметь отличия по ремням. Вот почему нужно обязательно смотреть по эксплуатационному руководству маркировку и каталожный номер.

Производство ремней на мотоблок Каскад

Современные ремни для мотоблока Каскад (размеры их могут быть любыми) изготавливаются из следующих материалов:

  • полиуретан;
  • каучук.

Функциональные возможности данного агроэлемента обусловлены кордом (так называется основная ременная часть). Корд производится из полиэфира, стальных и кевларовых материалов, специализированных тканей, тканевых шнуров.

Размер ремней на мотоблок Каскад

Из практики: ремень заднего хода на мотоблок Каскад задействуется намного реже переднего. Следовательно, передние элементы быстрее изнашиваются, хотя как правило грономам ремней может хватить даже на год. Но бывает, что «продолжительность жизни» ременной комплектующей исчисляется днями. Некоторые фермеры нашли решение данной проблемы в том, что они приобретают агрокомплектующие от иностранных мотоблоков (с внутренними зубчиками), которые подходят к Каскаду по габаритам. Размер маркировки ремней на мотоблок Каскад — это А-1180 или А-1213 ГОСТ 1284 (для переднего хода), А-1400 (для заднего хода). Профиль «А» — это тринадцать миллиметров. Номер маркировки поможет сделать правильный заказ приспособления по каталогу.

Замена приводного ремня на мотоблоке Каскад

Натяжка ремней на мотоблоки – это несложная и быстрая работа. Чтобы совершить правильную замену ремня на мотоблоке Каскад, воспользуйтесь нашей инструкцией:

На нейтральной передаче выключите мотоблочный двигатель.
Заглушите двигатель.
Уберите защитный кожух.
Снимите старые, износившиеся ремни. Если они не порваны, а просто сильно износились, разрежьте их.
Подсоединить новые агрокомплектующие. Для начала с привода двигателя снимите шкив. Ремень натяните на редукторный шкив (последний остается на месте), затем установите двигательный шкив

Важно перепроверить, чтобы ремни не перекрутились и расположились в строго отведенных для них зонах.
Обратно установите защитный кожух.

Ремни на мотоблоки Нева: типы, размеры, самостоятельная натяжка

Как известно, мотоблоки могут быть двух типов. Первые из них работают на цепной, а вторые – на ременной передаче. Во втором случае ременная передача используется для передачи крутящего момента от мотора на навесное оборудование мотоблока, а также играет роль сцепления и трансмиссии. Предлагаем рассмотреть принципы установки ремней на мотоблок Нева, а также методы их регулировки своими руками.

Правила выбора ремней для мотоблоков Нева

Модельный ряд мотоблоков Нева не ограничивается только одним представителем. Напротив, существует несколько модификаций сельскохозяйственных агрегатов, для каждого из которых подходят ремни определенного типа.

На мотоблоке МБ-1, как и для мотоблока Нева МБ-2, используется преимущественно клиноременная передача. Применение клиновой передачи позволяет агрегату передвигаться, как в переднем, так и в заднем направлении. В случае неисправности клиноременного механизма машины марки Нева работать не будут. Мотоблоки МБ-1 оборудуются клиноременной передачей переднего и заднего хода. В то же время, модификация МБ-2 оснащена лишь передачей переднего хода. Такая разница в конструкции двух моделей агрегатов не позволяет использовать для них один и тот же вид ремней. Напротив, чтобы правильно выбрать ремень на мотоблок Нева, следует изучить ряд следующих факторов:

  • Тип ремня, который точно соответствует вашей модели мотоблока;
  • Размеры элемента;
  • Степень натяжения элемента;
  • Тип клиновой передачи.

Внимательно изучив каждую из этих характеристик, вы сможете безошибочно выбрать запчасти, которые подойдут конкретно для вашей модели агрегата.

Типы ремней для мотоблоков Нева

Существует три вида ремней, которые устанавливаются на мотоблоки. К ним относиться:

  • Клиновые ремни;
  • Элементы переднего хода;
  • Ремни заднего хода.

Для того чтобы безошибочно выбрать ремень привода для агрегатов марки Нева, лучше всего воспользоваться таблицей, в которой указано соответствие элементов к определенной модели мотоблока.

Данная таблица подскажет, как выбрать ремень к мотоблоку Нева, исходя из модификации сельскохозяйственного агрегата.

Размеры ремней на мотоблоки Нева

Еще один важный фактор при выборе приводных ремней для мотоблока Нева – это их размеры. Определить, какая деталь подойдет для вашей сельскохозяйственной машины, поможет специальная таблица.

Прежде, чем воспользоваться таблицей, следует сделать замеры между шкивами и роликами, на которые будет устанавливаться новая деталь. Это поможет определить точную длину нового элемента.

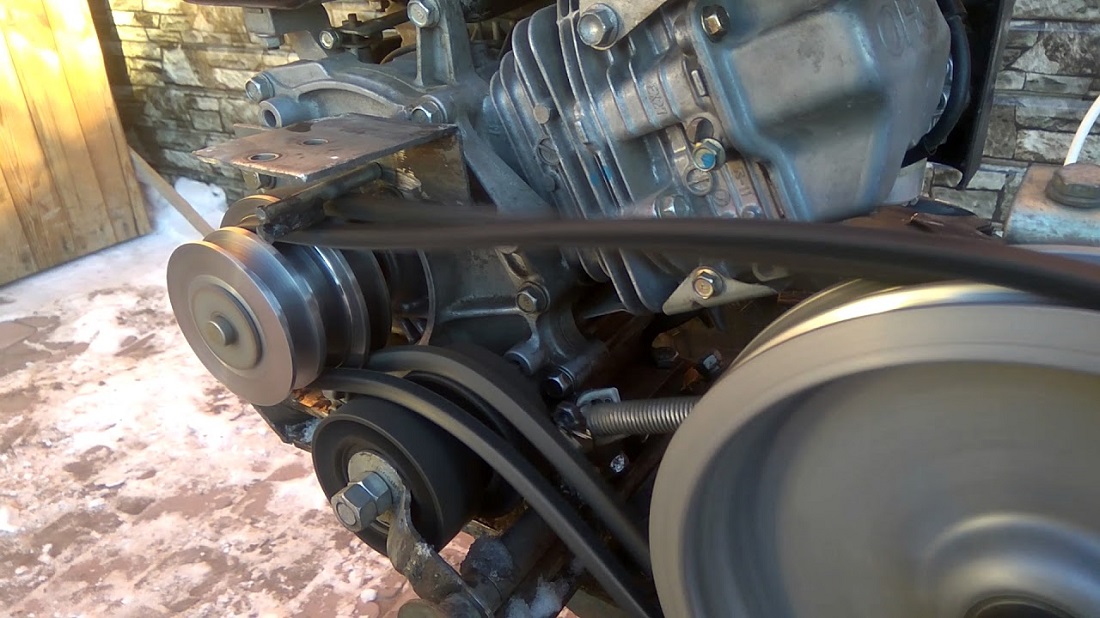

Натяжка ремня мотоблока Нева – как сделать своими руками?

В конструкции мотоблока Нева МБ-1 и МБ-2 расположение ремней немного отличается. Следовательно, алгоритм установки на обе модели также будет иметь определенные отличия. Чтобы натянуть ремень на мотоблоке Нева МБ-1, нужно соблюдать следующий порядок действий:

  1. В первую очередь из клиноременного механизма необходимо извлечь кожух;
  2. Затем аккуратно снимите со шкива заднюю планку;
  3. При помощи ключа ослабьте подпружиненный ролик;
  4. Демонтируйте старый ремень и натяните новый элемент;
  5. После этого установите все ранее демонтированные запчасти мотоблока.

Регулировка ремня на мотоблоке Нева МБ-2 выполняется в таком порядке:

  1. Как и в первом случае, извлеките кожух из клиноременного механизма;
  2. Посредством специального винта ослабьте натяжение штатного ремня;
  3. Отверните все винты, которые удерживают кронштейн на корпусе мотоблока;
  4. Вытащите старый ремень и произведите настройку шкивов;
  5. Прежде, чем ставить ремень, обязательно протрите пространство между всеми видимыми деталями, и продуйте шланги, к которым есть свободный доступ;
  6. При установке нового ремня один его конец установите на вал редуктора, а второй – на шкив, расположенный в двигателе;
  7. В конце соберите конструкцию в обратном порядке. Более детально об установке ремней на мотоблоки Нева можно узнать из видео.

В большинстве случаев натяжка нового элемента на агрегат Нева выполняется в случае поломки агрегата. Реже владельцы сельскохозяйственных машин меняют ремень преждевременно, чтобы не допустить его повреждения или обрыва непосредственно во время работы с мотоблоком. И в том, и в другом случае, следует быть максимально внимательным, так как чрезмерная натяжка элемента неминуемо приведет к его обрыву.

Обслуживание приводных ремней

Клиновой ремень – основная деталь сцепления мотоблока. Срок службы его зависит от того, для каких работ используется сельхозтехника. Как правило, если МБ применяется как движитель для тележки, косилки или привод для мельницы или строгальной приставки, резинотехнические детали механизма сцепления могут служить несколько лет. Если же аппарат используется для вспашки и культивации тяжелой влажной глиняной пашни, нагрузка на него очень большая и за весенний сезон может износиться несколько ремней.

Для долгой бесперебойной эксплуатации механизма сцепления необходимо делать следующее:

  • при заправке масла и бензина в двигатель сельхозмашины не допускается попадание технических жидкостей на резиновые детали механизма. Продукты нефтехимии разрушают резиновую поверхность, ремни быстро изнашиваются;
  • нельзя одновременно нажимать на рычаги движения переднего и заднего хода. При одновременном нажатии происходит натяжение и заклинивание обоих ремней, мотоблок выходит из строя;
  • нельзя эксплуатировать сельхозтехнику с трещинами на поверхности деталей. Во время работы куски резины могут вылететь и травмировать работающего на мотоблоке;
  • не допускается установка запасных частей другого размера или профиля. Короткий ремень быстро сгорит от сильного натяжения и прижима к валу двигателя, длинный будет проскальзывать и аппарат не сможет работать. Установка детали меньшего профиля укорачивает срок службы механизма сцепления. Больший профиль для установки и работы потребует снятия защитных кожухов, что может привести к травматизму;
  • сцепление должно быть правильно отрегулировано. Сильное натяжение ремня быстро выводит его из строя, при слабом двигатель будет развивать излишнюю мощность, которая просто не дойдет до деталей трансмиссии.

Клиновые ремни – важная часть механизма мотоблока. От их состояния зависит работа механизма. Самостоятельная замена приводного ремня потребует распространенный набор инструментов и вполне по силам огороднику. Регулярный осмотр, уход и своевременная замена предохранит технику от поломок.

Источник

Значение ремня привода в конструкции культиваторов «Нева»

Устройство современных мотоблоков «Нева» достаточно простое: есть сварная рама (несущая часть), в которой локализован мотор, обороты с которого передаются на другие компоненты через валы. Ходовая часть обычно представлена 2мя небольшими колесами. Управление всеми механизмами происходит через комбинированные рычаги, расположенные на рукоятях прибора.

Любой мотоблок «Нева» содержит 2 разновидности валов:

  • коленчатый;
  • распределительный.

Задача приводного механизма – передать обороты с коленвала на распределительный узел.

В зависимости от того, что выполняет роль ремня, привод бывает:

  • цепным – представлен шарнирной цепью, соединяющей ведущую и ведомую звездочку, между которыми передается тяговый потенциал;
  • ременным – передает мощность за счет фрикционных сил.

Первые менее прихотливы в уходе, не требуют натяжения и при своей компактности выдают хорошие производительные данные. Ременные своей ценой и простотой компенсируют быстрый износ и значительные габаритные размеры.

При изобилии модификаций, выпущенных под маркировкой «Нева», все они относятся к группе оборудования с ременным приводом. Немаловажным преимуществом этих культиваторов является верхняя компоновка вала-распределителя, которая способствует более эффективному охлаждению, а значит и меньшему износу самих ремней.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
