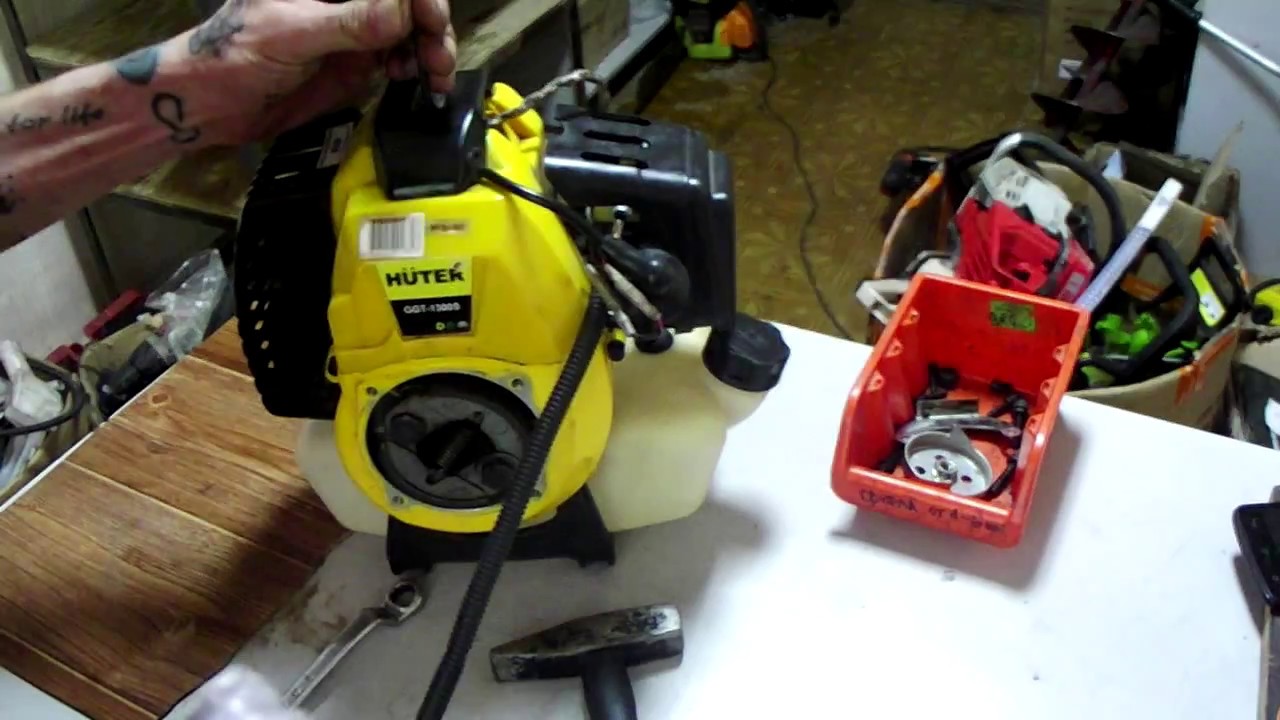

Регулировка карбюратора триммера huter

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

Почему регулировка может быть неэффективной?

  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

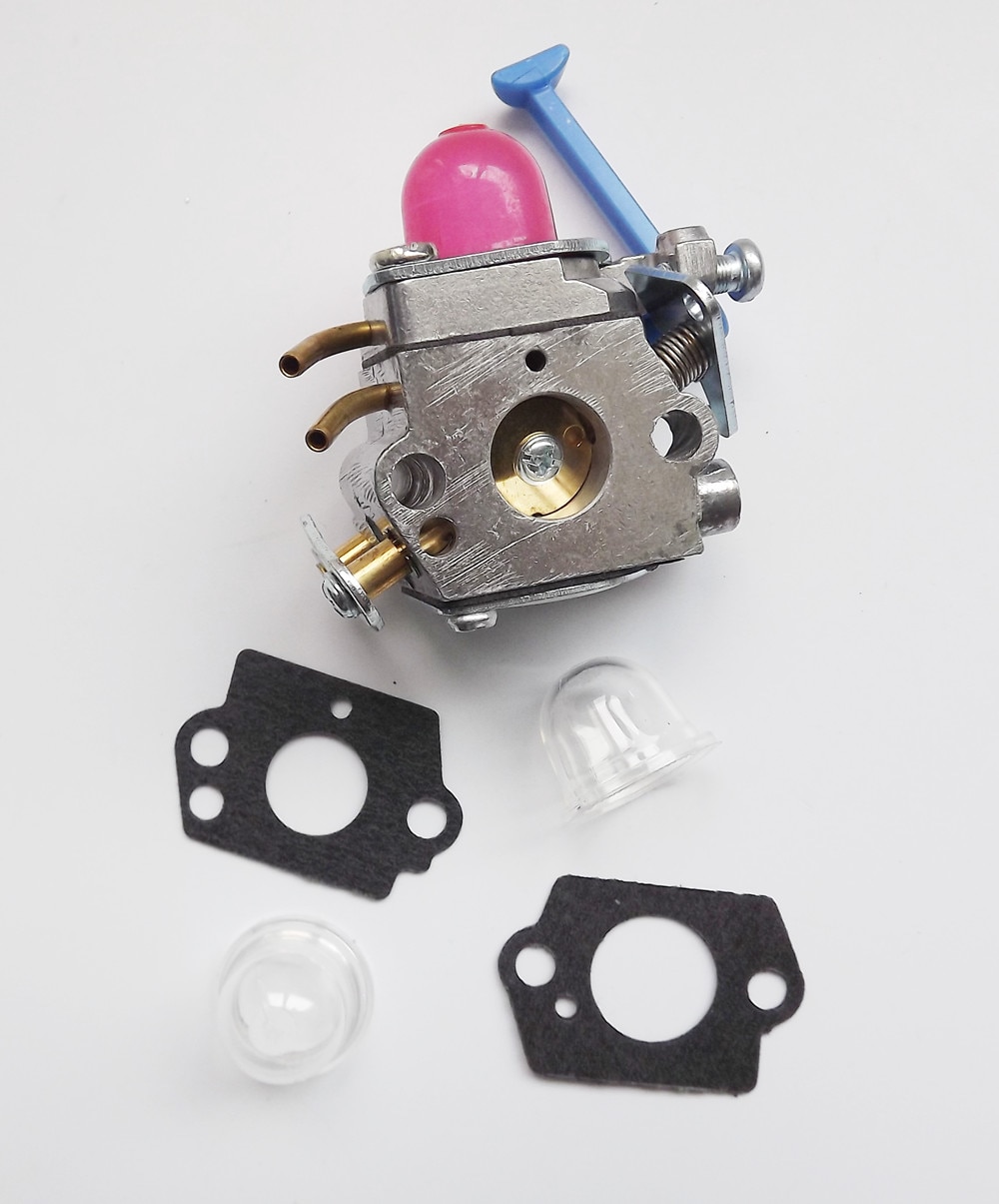

Карбюратор для триммера

Карбюратор для триммера – один из самых важных узлов агрегата, который отвечает за топливную смесь. При некорректном обращении с техникой элемент может повредиться, из-за чего эксплуатировать мотокосу без починки невозможно. Для ремонта садового инструмента нужно знать о его устройстве, принципе функционирования и правилах регулировки.

Особенности конструкции и принцип работы карбюратора бензокосы

Конструкционно карбюраторы от известных марок и китайских производителей практически не отличается.

Устройство карбюратора мотокосы состоит из таких элементов:

  • Подкачивающего насоса;
  • Системы настройки с атмосферной мембраной;
  • Праймера, облегчающего старт мотора;
  • Системы холодного хода;
  • Эластичной двухклапанной пластины;
  • Дозированной системы с вращающим ротором;
  • Дроссельной заслонки.

Функционирует модель следующим образом:

  • С воздушной заслонки воздух переходит в трубку, которой усиливается или уменьшается его поток;
  • На участке с отверстием под топливную смесь суженная зона – диффузор. В этой зоне воздух движется быстрее;
  • Топливная смесь из поплавкового отсека через жиклёр попадает в трубку. По поплавку определяется количество горючего;
  • Усиленным воздушным потоком топливо подхватывается и распыляется. Создаётся воздушно-топливная смесь с достаточной плотностью;
  • Всасывает смесь цилиндром через трубопровод.

От того, насколько приоткрыта аэрозаслонка зависит концентрация воздушного потока, соответственно, в цилиндр подаётся больше горючего. Регулирование карбюратора мотокосы заключается в установке правильного соотношения заслонок для достижения оптимальной консистенции топливной смеси.

Принципиальная схема работы карбюратора

Принцип работы карбюратора одинаков для бензокос китайского, европейского или российского производства. Так, в диффузоре двигателя создается разрежение, и устройство всасывает воздух. В эти же мгновения из камеры сгорания впрыскивается горючее, обогащаемое воздухом. В итоге этого процесса бензин распыляется, образуя топливно-воздушный туман. Данная смесь перемещается в цилиндр двигателя, где подвергается воздействию поршня.

В верхней точке подъема поршня горючее возгорается от искры, сгенерированной свечой зажигания. Затем поднимается мембрана, открывается клапан, и в камеру под нею поступает воздух. При заполнении камеры топливной смесью мембрана опускается, закрывая клапан. Далее процесс повторяется.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно. Поэтому в нашем сервисе по ремонту инструмента мы пользуемся качественным и недорогим тахометром, который можно заказать на алиэкспресс по этой ссылке.900 – 2000 рублей

500 — 600 рублей на Алиэкспресс

Рекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно
Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса – это одно и тоже.

Некоторые авторы уверяют, что триммер – это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый . ».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал – из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре – 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом – тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут – проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

  1. Винт регулировки холостого хода;
  2. Винт регулировки подачи топливной смеси
  3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

  • Запас оборотов для триммерной головки;
  • Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
  • Спокойная работа двигателя на холодном ходу;
  • Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

  • Режущий элемент перестанет вращаться на холостом ходу;
  • Понизится расход топлива.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора в большинстве случаев не функционирует из-за засоров. Следует использовать для промывки ацетон или тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.
