Регулировка карбюратора бензокосы байкал

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

  • заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
  • слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Регулировка карбюратора китайской бензокосы. Практика.

Правильность настройки карбюратора

определяется по работе двигателя и по цвету свечи. Отрегулированный.

Коварная неисправность карбюратора китайской бензокосы.

Запчасти для мотокос Ремонт и регулировка карбюратора

мотокосы.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Принцип работы карбюратора

Карбюратор мотокосы постоянно работает по одному и тому же принципу.

Функционирование узла выглядит следующим образом:

  1. Сначала в результате такта всасывания воздуха мотором в диффузоре создается определенное разряжение, которое приводит к подсосу воздушных масс;
  2. Одновременно сквозь жиклеры из камеры сгорания просачивается горючее, которое впоследствии смешивается с воздухом. После обогащения воздухом бензин начинает постепенно распыляться, в результате чего образуется воздушно-топливная смесь;
  3. Далее готовая смесь попадает в цилиндр ДВС, где на нее воздействует поршень. В верхней точке подъема поршня топливо воспламеняется искрой, которую генерирует свеча зажигания мотокосы;
  4. В связи с тем, что внутренняя полость под мембраной посредством канала соединена с воздухом из окружающей среды, при подъеме мембраны происходит открывание клапана. Это приводит к подаче воздуха в полость под мембраной;
  5. Как только камера заполняется топливной смесью, мембрана быстро возвращается в свое изначальное положение. При этом клапан также закрывается.

Схема работы узла повторяется постоянно, на протяжении всего цикла эксплуатации садового триммера.

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса – это одно и тоже.

Некоторые авторы уверяют, что триммер – это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый . ».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал – из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре – 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом – тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут – проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Устройство триммер

Запчасти для мотокультиваторов

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.

https://youtube.com/watch?v=Pa4DNGU7eas

Что такое карбюратор?

Карбюратор представляет собой устройство, предназначенное для приготовления горючей смеси жидкого топлива и воздуха, которое обеспечивает работу двигателей внутреннего сгорания карбюратора.

Современные карбюраторы оснащены множеством различных устройств и систем, которые имеют многочисленные отверстия разных калибров, обширную сеть каналов, пневматические камеры и соединения.

Карбюратор. Одна из основных частей любого автомобиля с топливом. Для обеспечения нормальной и стабильной работы оборудования необходимо периодически проверять и, при необходимости, регулировать карбюратор.

Карбюраторы бензопилы имеют три регулировочных винта. Винт «L» используется для управления низкими скоростями, винт «H» отвечает за регулирование высоких скоростей, а винт «T» отвечает за работу бензопилы на холостом ходу. Поэтому винты «H» и «L» регулируют соотношение смеси воздуха и бензина, когда винты откручиваются, скорость увеличивается по мере обогащения смеси, а когда винт затягивается, скорость уменьшается. Карбюраторы генератора часто имеют только один регулировочный винт, но возможны многие другие модификации этой детали. Его регулирование исключает чрезмерный расход топлива и утечку несгоревшего масла.

Однако, есть довольно распространенные случаи, когда регулировка карбюратора не может устранить неисправность оборудования. Это связано с окончательной неисправностью детали, которая возникает из-за естественного износа или неправильной эксплуатации.

Универсальная многоцелевая пила для неполного использования. Узкий и гладкий корпус, отличное соотношение мощности и веса и одни из лучших вибрационных характеристик среди всех существующих пил. Топливосберегающий насос прекращает смазывать цепь, когда пила работает на холостом ходу. Система Easy Start. Новый подпружиненный спусковой механизм и топливный насос, уменьшающий количество рывков, необходимых для запуска.

Стоп редуктор не входит Характеристики:

Выпуск воздуха Система впрыска воздуха Центробежная система очистки воздуха для длительных интервалов между очисткой фильтра, бесперебойной работой и сниженным износом. Легче начать Комбинированный регулятор / упор облегчает запуск пилы. Декомпрессионный клапан Просты в эксплуатации Узкий корпус, высокий центр тяжести и плоское дно делают наши пилы чрезвычайно простыми в использовании. Принцип действия двух масс Система поглощения вибрации и рукоятки изолированы от двигателя стальными пружинами. Независимая антивибрационная система. Плавная работа Амортизирующая муфта снижает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Коленчатый вал из трех секций Кованый коленчатый вал с тремя секциями, предназначенный для увеличения срока службы и рассчитанный на самые жесткие условия эксплуатации.

Лучший захват Изогнутая передняя ручка для лучшего сцепления и естественного рабочего положения.

Экономичный насос Экономичный насос останавливает смазку на холостом ходу.

Быстрое ускорение Легкий вес всех движущихся частей мотора говорит о быстром ускорении.

Легко очистить Воздушный фильтр с байонетным креплением позволяет легко снимать фильтр для очистки.

Безопасность в использовании Тормозная цепь двойного действия, правая ручка и ограничитель цепи повышают безопасность работы с пилой.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

  • заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
  • слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

  • L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
  • H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
  • T – с его помощью проводят отладку холостого хода.

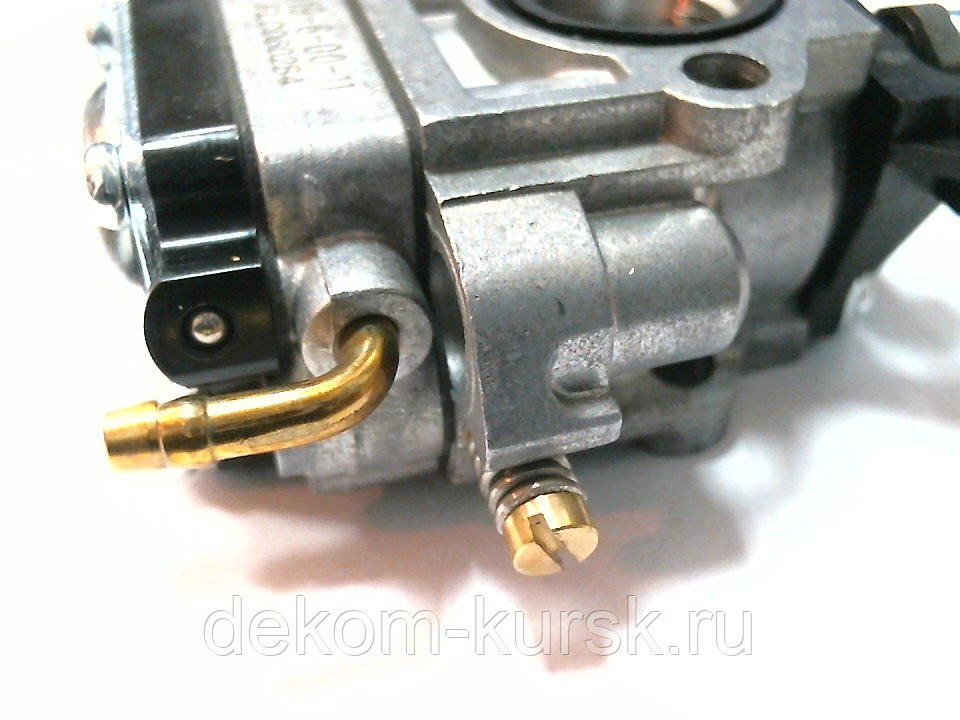

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

  1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
  2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
  3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
  4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
  5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
  6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

  1. Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Возникла необходимость в приобретении надежного и верного механического пом.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Основные проблемы и неисправности карбюратора.

Сетка Есть только две проблемы с этим элементом:

  1. Засорение.
  2. Нарушение.

Чтобы определить причину неисправности, открутите крышку топливного фильтра, чтобы снять сетчатый фильтр. Если на нем просто скопилась грязь, поможет мойка бензином или продувка.

Обязательно установите новый фильтр, если есть какие-либо видимые повреждения. Также может быть повреждение топливопровода (проверьте этот пункт во время ремонта).

Стартер карбюратора в большинстве случаев не работает из-за засоров. Для стирки используйте ацетон или такой же бензин.

Продувка деталей карбюратора забитым воздухом является приемлемой и удобной практикой ремонта.
