Редукционный клапан давления

Классификация перепускных клапанов дизельных систем

На данный момент существует несколько типов перепускных клапанов, применяемых при сборке автомобилей. Как и было сказано, они могут применяться не только в топливных, но и в масляных системах. Если речь идет именно о клапанах для дизельных топливных систем, то они могут быть следующими:

• Клапаны для многосекционных насосов;
• Перепускные клапаны ТНВД распределительного типа;
• Клапаны дросселирования, располагаемые на входе в насосные секции подкачивающих насосов (аналогично применяются в ТНВД распределительных типов).

Различия в этих клапанах есть, причем весьма серьезные. Давайте начнем с клапанов для многосекционных насосов. Они устанавливаются на передних стенках корпусов насосов и имеют связь с каналами подачи, от которых топливо идет на нагнетательные секции. Такие клапаны можно считать наиболее простыми, т.к. они состоят из корпуса и подпружиненного запорного элементы (шарик или диск). Они же, впрочем, делятся на подтипы:

1. Клапан-болт. Как несложно догадаться из названия, клапан выполняется в виде болта с подпружиненной «начинкой». Как правило, на стенках такого болта свыше двух отверстий для отвода топлива. Сам клапан ввернут в корпус насоса, а обратная магистраль присоединена к ниппелю;
2. Клапан-штуцер. Как и болт, он вворачивается в корпус насоса, однако обратная магистраль присоединяется к наружной резьбе.

Принцип работы перепускных клапанов для многосекционных насосов довольно прост. Если давления в подводящей топливной магистрали не очень высокое, диск или шарик усилием пружины закрывает клапан. Топливо при этом попадает на нагнетательные секции. Когда давление в системе возрастает и устанавливаются условия, при которых работа нагнетательных секций может быть затруднена, клапан открывается – давление вжимает пружину и излишек топлива попадает обратно в топливный бак по обратной магистрали. Как только давление падает ниже порогового значения, клапан снова закрывается. Сразу же отметим, что данное устройство отвечает скорее за сброс давление, чем за удаление воздуха из топливной системы – данную задачу берет на себя клапан-жиклер, располагающийся на фильтре тонкой очистки.

Запчасти на hafei princip

Молдинг двери задней правой 1.6 DA4G18

Запчасти на hafei princip

Бампер задний 1.6 DA4G18 В распределительных ТНВД могут устанавливаться клапаны, которые почти аналогичны предыдущим. Они монтируются за топливоподкачивающим насосом. Варианты исполнения: болт или штуцер. Интереснее и несколько сложнее клапаны дросселирования в системах с распределительными насосами высокого давления. Они объединяют в себе жиклер, отвечающий за слив топлива, и перепускной клапан. Жиклер постоянно сливает топливо в обратную магистраль, тем самым обеспечивая его циркуляцию. В отдельных моделях клапанов дросселирования жиклер является не вынесенным элементом, а вмонтированным в само устройство. Конструкция при этом не сильно усложнена – в ней просто предусмотрено отверстие небольшого диаметра, выходящее в обратную магистраль. Основное отверстие клапана открывается исключительно при сильном росте давления. Клапан дросселирования обычно реализован в виде болта, вворачиваемого в корпус ТНВД и соединенного с обратной магистралью посредством ниппеля.

Редукционные клапаны: устройство

Данный механизм состоит из следующих деталей:

• тарированная пружина;
• шарик;
• золотник;
• демпфер;
• подвод высокого давления;
• внутренние полости в корпусе для управления золотником.

Жидкость, которая подается от основной магистрали, поступает во внутреннюю полость управления и через специальную кольцевую щель между золотником и корпусом подается в отверстие, связанное со всей системой механизма.

В случае когда давление в магистрали поднимается, шарик внутри механизма также поднимается, и напор в полости управления уменьшается до нормы. Данное отверстие пополняется рабочей жидкостью с иных полостей, а также с отверстия малого сечения демпфера. Золотник может регулировать давление только в двух магистралях, перекрывая канал подвода рабочей жидкости с основной системы. Таким образом, данная деталь увеличивает сопротивление прохода жидкости, вследствие чего возрастает напор в полости, который определяется усилием тарированной пружины.

Когда давление в системе уменьшается, золотник под воздействием пружины перемещается, тем самым увеличивая кольцевую щель между двумя полостями. Редукционные клапаны в данном случае меняют напор подачи жидкости в одном из отверстий.

На выходе уровень давления остается неизменным и поддерживается устройством на оптимальном уровне, вне зависимости от напора гидролинии и расхода рабочей жидкости.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла

Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется

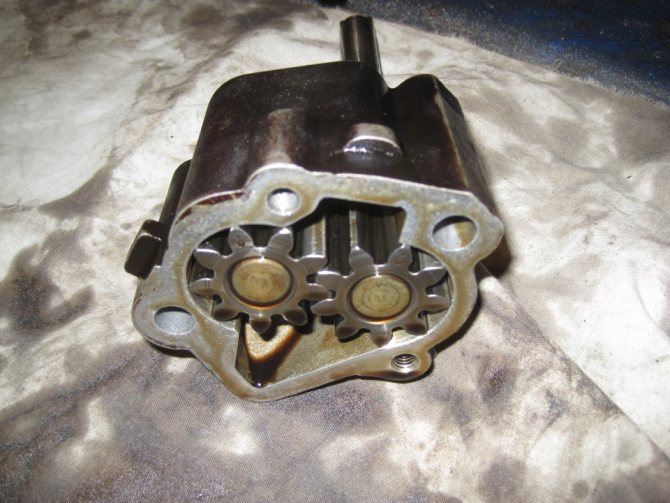

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

• При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
• Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
• Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
• Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
• Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
• При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Читать также: Цвет проводов в электропроводке 220 по фазам

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Редукционный клапан – что это и для чего он нужен?

Всё чаще встречаются обсуждения и разговоры на тему редукционного клапана. Для тех, кто еще не знаком с этим устройством, и не знает, для чего он нужен, и будет посвящена данная статья. Редукционным клапаном называют автоматический дроссель, работающий по принципу пневматического или гидравлического устройства. Он необходим для того чтобы поддерживать постоянное давление на выходе, например, водопровода. Какова его задача и для чего он нужен?

Главной задачей редукционного клапана в водопроводной системе является снижение и поддерживание постоянного давления. Это необходимо в тех случаях, когда у потребителей горячей и холодной воды есть недовольства из-за регулирования температуры за счет смесителя. Например, вы купаетесь в душе и не можете отрегулировать воду до такой температуры, которая будет комфортной, и которая не будет постоянно «прыгать».

За настройку и слив воды до необходимой температуры всё равно придется платить, так как она накручивает счетчики. Тем более, очень неприятно, когда во время душа, теплая вода меняется на холодную или наоборот – становится невыносимым кипятком. Именно для этого и необходимо редукционный клапан, который поддерживает постоянное давление, что обеспечивает бесперебойную подачу воды в трубы.

Другим примером использования клапана является не менее распространенная ситуация. Из-за высокого давления в водоснабженческой системе, при наполнении водой унитазного бачка часто возникает неприятный свист. Особенный дискомфорт он доставляет ночью – когда все спят. Мало того, из-за этого приходится часто менять детали для наполнения бачка водой, поскольку они выходят из строя. Детали делают, как правило, из пластмассы, а рассчитаны они на давление не более 3 бар. Поэтому, для предотвращения этой ситуации, и ситуации описанной выше, рационально устанавливать именно редукционный клапан.

Помимо этого, устройство позволяет поддерживать постоянное давление, тем самым значительно снижая риск разрыва трубопроводов, шланг, деталей, систем и элементов системы водоснабжения. Иными словами, клапан практически предотвращает «затопление соседей» и делает использование водопровода комфортным и удобным.

И, конечно, важной особенностью и функцией редукционного клапана является экономия потребления воды. Поддержка постоянного давления, к примеру, установленному менее чем на 3 бара, позволит снизить расход воды примерно на 30%

Таким образом, установка устройства окупиться очень быстро, так как тарифы на водоснабжение стоят приличных денег.

www.megastroika.biz

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р₁ в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р₁ из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.

Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р₁оказываются сообщенными друг с другом.

При возникновении усилия от давления Р₁, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р₁будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.

Функции редуктора давления в квартире

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости. Редуктор решает следующие задачи:

• Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
• Защита инженерных коммуникаций от гидроударов.
• Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
• Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
• Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.

Проточный

Данный вид водяного регулятора собран без каких-либо подвижных элементов. Благодаря этому возрастает его надежность и срок эксплуатации.

Водяное давление в проточном редукторе уменьшается за счет разделения воды на отдельные потоки, разливающиеся по каналам устройства. На конце прибора они снова соединяются в один поток, но уже более медленный.

Применяется для систем полива и орошения. Для полноценной работы прибора на выходе должен быть установлен вторичный регулятор.

Мембранный

Пропускная способность прибора находится в диапазоне от 0,5 до 3 м3/час. Прибор поставляется с подпружиненной мембраной, которая контролирует потоки воды в системе в квартире.

Пружина воздействует на встроенный клапан, который регулирует размер потока жидкости в системе водоснабжения. Устанавливается мембрана с помощью автономной камеры, которая блокирует попадание грязи внутрь устройства.

Существенный недостаток мембранного редуктора – сложность ремонта и последующего обслуживания.

Поршневой

Считаются наиболее простыми в конструкторском плане. Давление регулируется за счет подпряженных поршней, которые повышают или уменьшают зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащено вентилем. С помощью него пружину можно сжать или ослабить.

Наиболее частой причиной поломки устройства является засорение внутреннего механизма. Для предотвращения попадания твердых веществ из воды редукторы устанавливаются вместе с очистительными фильтрами.

Надежность также не высока за счет множества подвижных частей. Поломка хотя бы одной означает выход из строя всего регулятора.

Электронный

Такой регулятор часто применяют в промышленных системах водоснабжения. Электронное устройство прибора вместе с датчиком движения анализирует данные о давлении потока и решает, надо ли активировать помпу для контроля.

Состоит регулятор из следующих частей:

• датчики;
• электронная плата;
• коммутационная втулка;
• патрубки для установки в магистраль.

Устройства должны поставляться с дисплеем для отображения сведений о давлении воды в трубопроводе.

Электронные редукторы предназначены для постоянного отслеживания водяных потоков, сохраняя при этом систему от гидроударов.

Автоматический

Автоматический РДВ состоит из мембраны и нескольких пружин. Благодаря установленным гайкам, возможна регулировка силы сжатия при напоре воды.

Принцип снижения давления позаимствован у мембранных приборов. Чем ниже давление внутри труб, тем слабее смыкается мембрана.

Единственное весомое отличие от мембранных устройств – наличие коррекционных гаек, с помощью которых выставляется рабочий диапазон.

Принцип действия

Как уже отмечалось, главным рабочим органом механизма является упорный болт. Он же оказывает давление на пружину и запирает тем самым клапан, регулируя объем подачи масла. Эффект регуляции достигается в момент, когда жидкость начнет преодолевать всю составную часть пружинного блока, выталкивая запорную панель. Происходит этот процесс на фоне повышения давления в контуре. В результате масло перейдет в специальную камеру, произойдет разгрузка давления и клапан вернется в исходное состояние.

На базовом уровне, независимо от регулятора, давление контролируется вращением коленвала. Он и задает первичный темп подачи жидкости, с которым впоследствии работает редукционный клапан давления масла. Принцип работы устройства основывается на разгрузке каналов циркуляции, когда скорость и объемы наполнения превышают допустимые величины. Этот процесс можно сравнить с функцией гидроаккумуляторов, емкости которых предназначены для приема избыточной воды, повышающей нагрузку на линию трубопровода. Только в случае с редукционным клапаном происходит переправление жидкости в картер.
