Как выбрать разводной ключ?
Приобретая изделие, нужно учесть некоторые критерии:
- Качество сплава . Информация указывается на ручке. Хорошее изделие изготавливается из углеродистого металла покрытого хромом.
- Толщина губок . Разводной ключ с тонкими губками используется для мелких деталей.
- Способ покрытия рукоятки . Хороший вариант – наличие прорезиненной поверхности. Такой инструмент не будет скользить, а рукоятка получит дополнительную электроизоляцию.
- Надежность подвижного механизма . Чем лучше материал и его обработка, тем дольше не возникнет проблем с заклиниванием.
- Стоимость должна быть средней. Слишком низкая цена может указывать на плохое качество изделия, а высокая может не оправдать затрат.
Маркировка разводного ключа
Приобретая набор разводных ключей или инструменты по отдельности, нужно знать, что обозначают цифры на ручке:
- К19 – подходит для гаек до 19-ти мм;
- КР30 – инструмент применяют чаще в ремонте разного оборудования;
- КР46 – для осуществления сантехнических работ.
Существующие виды ключей
Всего выделяют три основных вида:
- Традиционный (он же классический) – самый распространенный вариант, оснащенный шнековым механизмом, который обеспечивает усиленную фиксацию губы. Идеально подходит для работы с элементами, имеющими плоские грани.
- Щипцовый – не так часто встречающийся инструмент, по сути представляющий собой автоматические клещи. Прекрасный вариант, если необходимо завернуть/открутить крепежные детали с большим диаметром.
- Газовый разводной ключ – прибор имеет две рукояти, одна из которых может передвигаться относительно второй. Считается универсальным и способен манипулировать практическими любыми деталями.
О последнем виде разводного ключа стоит упомянуть отдельно, так как его универсальность является особым подспорьем для любого монтажника-водопроводчика, сотрудника газовой службы, сантехника и даже пожарного. Он занимает чрезвычайно мало места в сумке и может заменить собой сразу несколько рабочих предметов. Однако, универсальные приборы также подразделяются на два вида: самофиксирующийся и торцевой.
Самофиксирующийся вариант
Главным достоинством данного инструмента является его механизм работы, основанный на эффекте храповика, и он имеет ускоренную регулировку. Эти свойства означают, что пользователь может быстро отрегулировать размер зева под элемент, который необходимо вращать. Самостоятельная настройка прибора означает, что пользователю нет необходимости его снимать с детали, когда нужно подрегулировать зев. Помимо прочего, рельефный профиль губ изготовлен по такому методу, что в процессе не допускается скольжение элементов крепежа или любое другое повреждение гаек. На рынке представлено довольно много моделей самофиксирующихся ключей, стандартные размеры регулировки для них от 17 до 24 миллиметров.
Торцевой вариант
Конструкция данной модели предусмотрена таким образом, что его головка образует универсальное гнездо. Она с легкостью подстраивается под нужную деталь – головку болта, крючок, гайку, винт и т.п. Соответственно, закрепив головку на элементе, возможно быстро приступить к процессу откручивания/закручивания. Особым отличием этого варианта можно обозначить довольно большой регулировочный диапазон – от 7 до 19 миллиметров.
К достоинствам универсального оборудования можно смело отнести:
- Практическую невозможность повреждения детали, с которой ведется работа;
- Использование храповика для быстрой установки прибора в нужное положение;
- Отсутствие необходимости использовать вообще какие-либо иные ключи;
Отсюда видно, что производительность работы с универсальными инструментами увеличивается в разы.
Особенности выбора ключей
Любой магазин по продаже инструментов предложит вам на выбор несколько наборов шестигранных, отличающихся содержанием, производителями, ценой и качеством. Чтобы не ошибиться в выборе, нужно владеть необходимой первоначальной информацией о них.

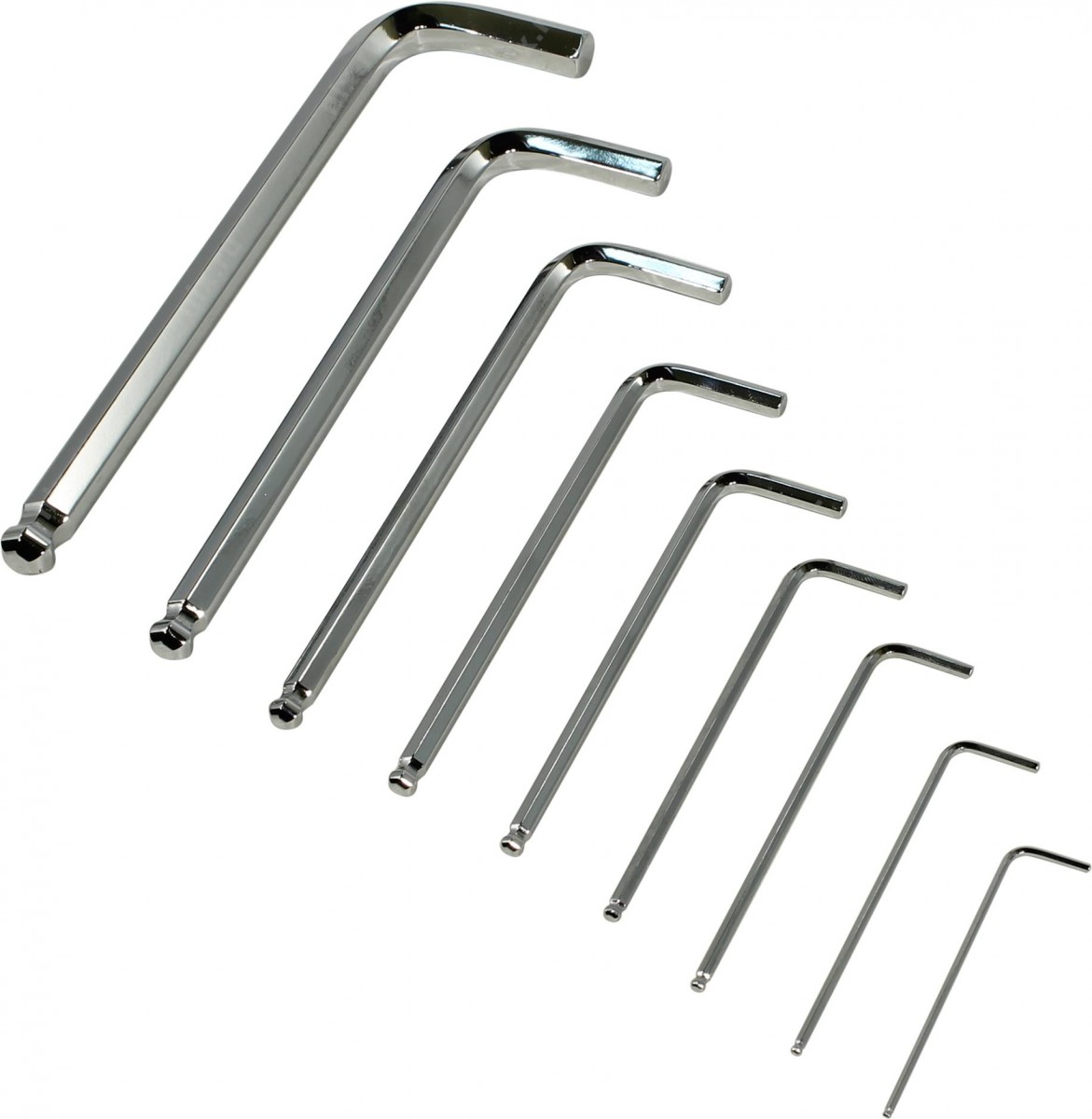

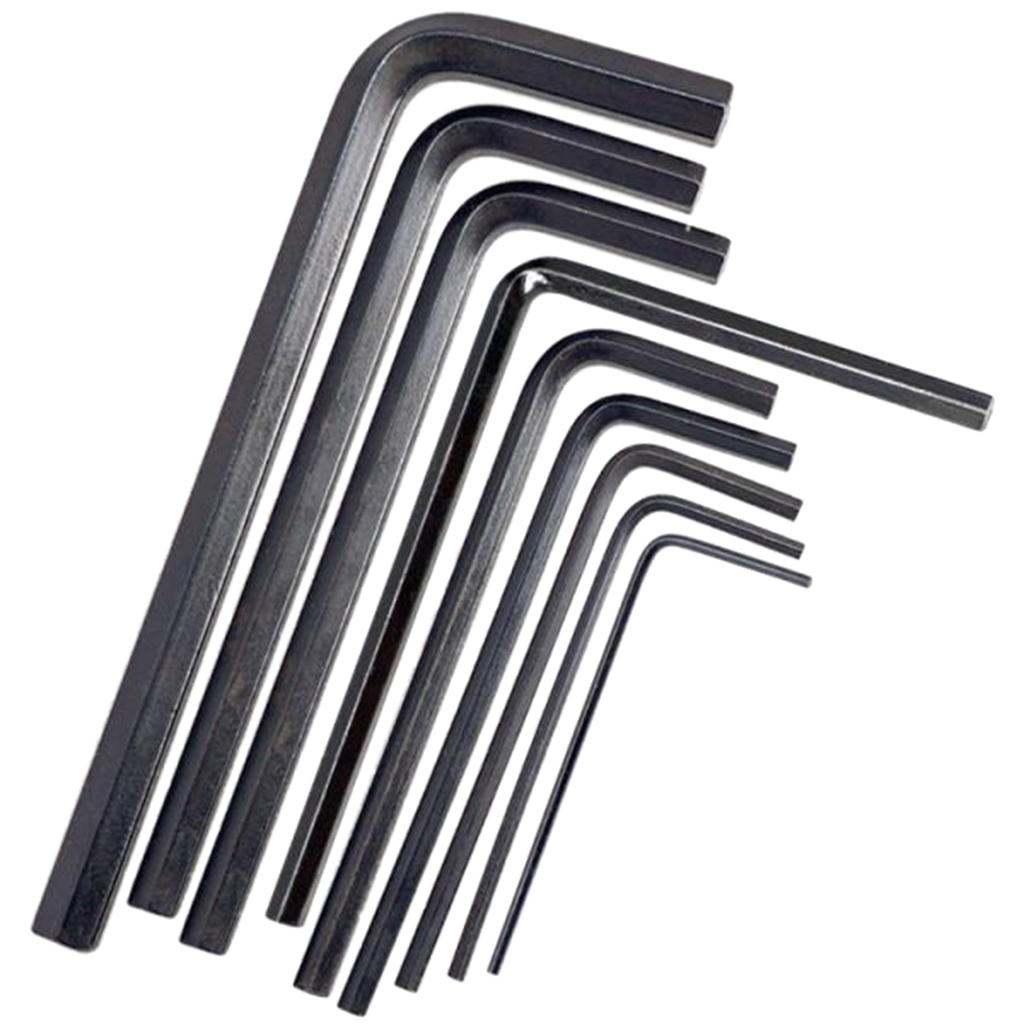

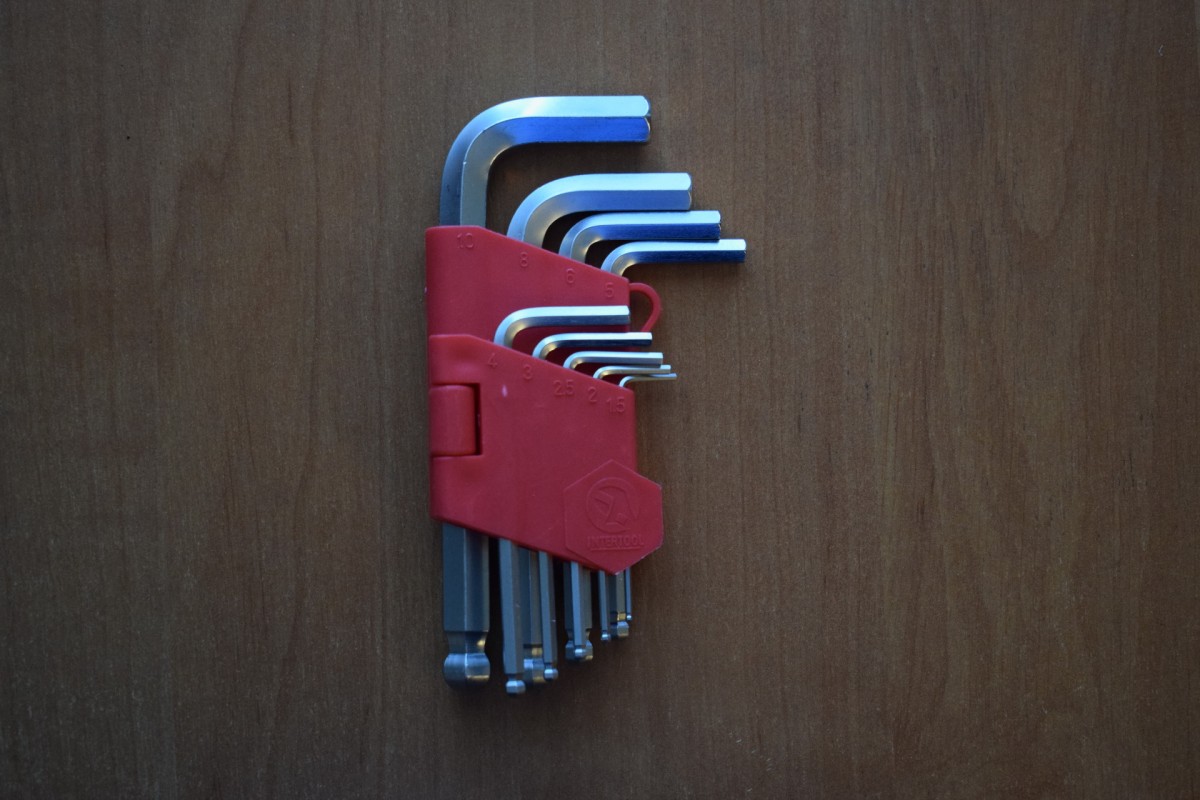

Набор из 12 шестигранников или сменных головок шестигранников для отвертки подойдет для заядлых автомобилистов и профессиональных сборщиков мебели, а для бытового использования вам вполне будет достаточно комплекта из 5-6 ключей.
При покупке ключей обратите внимание, что сечение может быть разным, в виде шестигранника или звезды, поэтому вы должны знать точно, какие именно ключи нужны вам. Лучше заранее приобретите два вида, иначе в самый ответственный момент нужного инструмента может не оказаться под рукой.
С вопросом о производителях, пожалуй, всё предельно ясно. Наборы шестигранников от известных брендов стоят гораздо дороже, но зато вы получаете инструмент отличного качества на долгие годы.
Более дешевый вариант – покупка китайских аналогов. Многие скажут, что сейчас большинство товаров сделано в Китае, почему бы и ключи не приобрести этого производителя. Однако, часто за дешевой ценой скрывается невысокое качество, а значит работа ваша может быть неполноценной.
Кроме того, вы можете испортить и детали крепления, в результате чего вам придется приобрести и новый комплект шестигранников разных размеров и крепеж.
Разновидности гаечных ключей: как определить подходящий
Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:
- Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
- Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
- Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
- Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
- Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
- Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
- Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
- Гаечный ключ со спицами — это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
- Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.
Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.
Источник
Рейтинг лучших стандартных моделей
Kraftool SlimWide PRO 27258-25
Продукт обладает шириной обхвата до 50 мм. Губки и корпус изготавливаются из одного материала – хромованадиевая сталь. Главное преимущество такого решения – прочностные характеристики, долговечность, стойкость к процессу коррозии и надежность.
Максимальная длина составляет 250 мм. Рукоятка изготавливается из эластомера, что является более надежным и качественным решением. Кроме того, благодаря удобству, человек не будет испытывать проблем при длительной работе с этим инструментом, что также является преимуществом.
Средняя стоимость: от 1 500 рублей.
ключ Kraftool SlimWide PRO 27258-25
Достоинства:
- Эффективность;
- Прочность;
- Качественная сборка;
- Отсутствие люфта;
- Компактность;
- Ширина обхвата;
- Эргономия.
Недостатки:
Встречаются бракованные изделия с большим люфтом.
Gross 15566
Хороший инструмент, предназначенный для использования дома или на некоторых промышленных участках. Максимальная ширина захвата составляет 43 мм, что подойдет для быстрого откручивания и закручивания сантехнических крепежных элементов. Материал изготовления – хромованадиевая сталь, что является удачным решением, так как увеличивает прочностные показатели.
Длина ключа – 160 мм, такое стало возможным из-за короткой рукоятки, которая с одной стороны упрощает некоторые работы, так как снижается вес, а с другой – может показаться неудобной. Кроме того, изделие лишено хорошего изоляционного слоя, что негативно сказывается на эргономии при работе с электрическими материалами.
Средняя стоимость – 1 400 рублей.
ключ Gross 15566
Достоинства:
- Тонкие губки;
- Качество изготовления;
- Компактность;
- Ширина захвата;
- Приемлемая стоимость.
Недостатки:
Неудобные из-за плохого силикона на рукоятке.
STANLEY MaxSteel 0-90-948
Качественный инструмент, который подойдет для домашней эксплуатации. Конечно, здесь не присутствует удобная линейка, как в Kraftool SlimWide PRO 27258-25, однако продукт отличается хорошей эргономией, которая в разы превосходит большую часть подобных моделей.
Максимальная ширина захвата составляет 30 мм, что подойдет для некоторой бытовой техники и сантехнического оборудования. Изделие выполнено из хромованадиевой стали. Поэтому прочностные показатели находятся на уровне. Также продукт удобен в хранении, так как не подвергается процессу коррозии.
ключ STANLEY MaxSteel 0-90-948
Достоинства:
- Качественный материал;
- Небольшая цена;
- Внешнее исполнение;
- Хороший захват;
- Эффективность.
Недостатки:
- Хрупкий механизм;
- Подойдет только для бытовых работ.
Методы определения диаметра ключа
Универсальные инструменты сконструированы таким образом, что исчезает необходимость в подборе нужного размера ключа. Их рабочие узлы самостоятельно подстраиваются под диаметр гайки. Но в продаже есть экземпляры, диапазон настроек которых не подходит для работы с диаметром имеющегося крепежа. В таком случае стоит знать, как определить и подобрать размер. Существует два действенных метода.
По диаметру резьбы детали
Для шестигранной гайки инструмент следует брать с диаметром, который соответствует расстоянию между параллельными гранями самой гайки. Чтобы не задействовать в замерах штангенциркуль или линейку, эту величину можно вычислить по диаметру резьбы крепежа. Такие данные содержатся в технической документации, которая прилагается к болтам и гайкам заводом-изготовителем.
Для стандартного диаметра резьбы даны два размера головки – уменьшенный и нормальный. Первый вариант встречается редко. Размерная сетка гаечных инструментов представлена ниже:
- ключ на 7 – болт 4 мм;
- на 8 – 5 мм;
- болт под ключ 10 имеет диаметр резьбы – 6 мм;
- 8 мм – инструмент №13;
- 10 мм – на 17;
- 12 мм – на 19;
- 14 мм – на 22.
И так далее.
Определение размера «под ключ» по диаметру головки болта
Второй метод не менее информативен, но нужно использовать дополнительные инструменты. Как уже говорилось, размер ключа соответствует расстоянию между двумя параллельными гранями гайки. Если информации об этой величине нет, то стоит взять миллиметровую линейку, а лучше штангенциркуль, и измерить это расстояние. При использовании линейки следует помнить, что ее нужно прикладывать точно через центральную точку головки болта. Это не всегда удается сделать правильно, поэтому самый достоверный результат выдаст именно штангенциркуль. Размер болта «под ключ» будет соответствовать номеру инструмента.
Размеры по номерам
- КР-19. Маркировка означает что развести нижнюю губку можно только на 19 мм, это и будет самый максимальный размер откручиваемого болта. Такой ключ имеет небольшой размер и очень удобен в работе.
- КР-30. Разводной ключ среднего размера. Диапазон регулировки нижней губки от 0 до 30 мм. Является золотой серединой, справляется с большинством бытовых обязанностей, часто применяется в сантехнических работах.
- КР-46. Рабочий диапазон инструмента от 0 до 46 мм. Ключик с таким номером относится к специальным видам и, скорее всего, вы не увидите его в наборе домашнего мастера. В основном его применяют на производстве для обслуживания станков и механизмов.
При работе нужно учитывать, что разводные ключи имеют припуск в 2-3 мм, и губки разводного ключа могут захватить ещё пару миллиметров. Например, ключом КР-30, можно будет свободно открутить тридцать второй болт.
Уход за инструментом
Конструкция сантехнического инструмента очень надежна, но и он нуждается в своевременном и правильном уходе. Тем более что он часто подвергается воздействию воды – основного источника коррозии. Для поддержания инструмента в рабочем состоянии, после окончания работ необходимо сделать следующее:
- очистить от строительной пыли и грязи;
- удалить с поверхности влагу с последующей сушкой, если она попала в скрытые полости;
- смазать трущиеся части инструмента маслом или консистентной смазкой.
Выполнение этих правил не занимает много времени, но позволяет сохранить работоспособность и хороший вид инструмента на десятилетия.
Твитнуть
Как правильно выбрать инструмент: основные лайфхаки
Основными критериями при выборе инструмента являются его назначение и размерность. Нет смысла использовать газовый ключ при откручивании гаек или применять шестигранник для работы с деталью со звездообразным шлицем. При выборе инструмента следует точно знать, как и для чего он будет применяться.
Не менее важна и размерность — неподходящий размер между губками может сорвать резьбу либо повредить грани детали. Выходом могло бы быть использование более универсальных разводных ключей. Однако практика показывает, что чем проще инструмент — тем более он надежен и эффективен. Лучше иметь несколько наборов простых рожковых или кольцевых ключей, чем пару разводных.
Классическим материалом при изготовлении гаечных ключей является инструментальная сталь, содержащая добавки хрома и ванадия (обозначается индексом CrV)
Они повышают твердость рабочей поверхности инструмента и, что особенно важно, его рабочего профиля. Для предотвращения коррозии может быть использовано специальное покрытие поверхности
Лучшим вариантом является оцинковка — она обеспечивает отличную защиту металлического покрытия от коррозии. Хромированный инструмент слишком хрупок, на нем часто появляются сколы в результате падений или ударов. Оксидирование не обеспечивает достаточной защиты от коррозии, к тому же черный цвет, характерный для данного покрытия, является непрактичным — такой инструмент тяжело искать в темноте.
Какими гаечными ключами пользуетесь Вы?
МонолитнымиСоставными
При выборе инструмента нужно учитывать материал изготовления его рукоятки. От удобства того, как она лежит в руке, во многом зависит эффективность работы. У монолитных ключей она обычно изготовлена из того же материала, что и рабочая часть. У разводных или трубных рукоятка может иметь резиновую противоскользящую накладку. Особо безопасные инструменты имеют диэлектрическое покрытие рукоятки, что делает их безопасными при работе с деталями, которые могут находиться под напряжением.
Особенности и классификация ключей
Спектр применения ключей очень широк. Это относится как к простым гаечным, так и к разводным их разновидностям. Последние применяются в основном для:
- осуществления различных видов ремонтных, а также монтажных и слесарных работ;
- технического обслуживания автомобилей и другой техники, к примеру, сельскохозяйственной.
В целом ключи разводные можно классифицировать по размеру и длине рукоятки, учитывая также материал изготовления. Так, в зависимости от размера различают:
- крупные – с максимальным размером гайки для таких ключей более 50 мм;
- средние – способные качественно зажать деталь диаметром не больше 30 мм;
- малые – используемые для зажима метизов, диаметр которых не превышает 20 мм.
Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей. Перевод размеров ключей гаечных и головок болтов и гаек.
Выводы проекта dpva.ru – хотя варианты и есть, но лучше использовать ряд гаечных ключей соответствующий крепежу.
США ( и не только) | Метрические |
| 5/32 | 3.97 (не существует) |
| – | 4 |
| 3/16 | 4.76 (не существует) |
| – | 5 |
| 13/64 | 5.16 (не существует) |
| 7/32 | 5.56 (не существует) |
| 15/63 | 6.05 (не существует) |
| – | 6 |
| 1/4 | 6.35 (не существует) |
| 17/64 | 6.75 (не существует) |
| – | 7 |
| 9/32 | 7.14 (не существует) |
| 5/16 | 7.94 (не существует) |
| – | 8 |
| 11/32 | 8.73 (не существует) |
| – | 9 |
| 3/8 | 9.53 (не существует) |
| – | 10 |
| – | 11 |
| 7/16 | 11.11 (не существует) |
| 15/32 | 11.91 (не существует) |
| – | 12 |
| 1/2 | 12.7 (не существует) |
| – | 13 |
США ( и не только) | Метрические |
| 17/32 | 13.49 (не существует) |
| – | 14 |
| 9/16 | 14.29 (не существует) |
| – | 15 |
| 19/32 | 15.08 (не существует) |
| 5/8 | 15.88 (не существует) |
| – | 16 |
| 21/32 | 16.67 (не существует) |
| – | 17 |
| 11/16 | 17.46 (не существует) |
| – | 18 |
| – | 19 |
| 3/4 | 19.05 (не существует) |
| 25/32 | 19.84 (не существует) |
| – | 20 |
| 13/16 | 20.64 (не существует) |
| – | 21 |
| – | 22 |
| 7/8 | 22.23 (не существует) |
| 23 | |
| 29/32 | 23.02 (не существует) |
| 15/16 | 23.81 (не существует) |
| – | 24 |
| 31/32 | 24.61 (не существует) |
| – | 25 |
США ( и не только) | Метрические |
| 1 | 25.40 (не существует) |
| – | 26 |
| 1 1/16 | 26.99 (не существует) |
| – | 27 |
| – | 28 |
| 1 1/8 | 28.58 (не существует) |
| – | 29 |
| – | 30 |
| 1 3/16 | 30.16 (не существует) |
| – | 31 |
| 1 1/4 | 31.75 (не существует) |
| – | 32 |
| – | 38 |
| 1 1/2 | 38.10 (не существует) |
| – | 39 |
| – | 50 |
| 2 | 50.80 (не существует) |
| – | 51 |
| 2 1/8 | 53.96 (не существует) |
| – | 54 |
| 2 1/4 | 57.15 (не существует) |
| 2 3/8 | 60.33 (не существует) |
| 2 1/2 | 63.5 (не существует) |
Гаечный ключ – это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей.
Типов гаечных ключей множество и важно понимать их различие и назначение.
Кроме того, как правило гаечные, ключи используются попарно – один из ключей фиксирует головку болта, а второй откручивает или закручивает гайку или болт там…
Рожковый ключ. Самый распространённый и простой вид ключей
Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13).
Недостатки подобного вида ключей – для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.
Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа.
Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.
Варианты[ | код]
Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.
Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.
Разводной ключ — 120 фото и советы по подбору оптимальной модели
В настоящее время инструменты представлены в большом количестве, некая доля из которых занимается помогающими раскрутить или закрутить гайки и болтики. В сантехнической сфере всё большую популярность и распространение занимает гаечный разводной ключ. Он заменяет большое количество других инструментов этой направленности.
Определяемся с моделью разводных ключей
Многие люди, желающие купить инструмент, интересуются вопросом, какой разводной ключ лучше. Размер — один из параметров выбора необходимого инструментария для проведения сантехнических работ. Возможность откручивания и закручивания гаек и болтов заключается в величине ключа, который бывает маленьким, средним и большим.
Самым маленьким по размеру является разводной ключ с маркировкой КР-19. Отличительной особенностью данной модели является регулировка диапазона движения губок в стороны, состоящий в промежутке от 0 до 19 мм.
Подобным инструментом можно с лёгкостью открутить небольшие гайки, имеющие размер до 19 мм. Удобство, лёгкость при работе отличают подобное приспособление.
Для выполнения работы с крупногабаритными размерами оптимальна модель, имеющая индекс КС-46. Но в сравнении с двумя первыми модификациями устройства эта модель используется лишь иногда.
Обычно гаечный разводной ключ имеет и другое название – рожковый. Такое название дано устройству, так как концы инструмента похожи на рожки.
Прибор покупается по различным ценам. Они имеют зависимость от параметрических данных и особенности изготовления.
Разводной ключ с трещоткой снабжён разметкой в виде цифровой шкалы, находящейся на корпусе. Она помогает устройству моментально определиться, та или иная гайка какой губкой может быть закручена. В обязательном порядке отличительной особенностью подобного устройства является наличие небольшого припуска.
Если выбирается ключ 30-миллиметровой величины, то губки раздвигаются ещё на 2 мм. Поэтому откручивание и закручивание гаек 32-миллиметрового размера возможно с помощью ключа модели КР-30.
Цена и качество моделей разводных ключей
Выбор модели начинают многие мастера с того, кто является производителем того или иного приспособления. В зависимости от производителя модели отличаются качеством, ценой и гарантией на него.
Отечественные производители Intertool и Mastertool имеют наибольшую известность среди мастеров. Они обладают отличным качеством при экономически выгодной цене.
Сейчас все разводные ключи можно купить по различным ценовым категориям:
Наиболее оптимально и выгодно приобретать разводные ключи в наборе. Цена приспособления отличается экономической выгодой. Помимо прочего, необходимо мастеру выбрать тот ключ, какой необходим в данной конкретной ситуации, чтобы открутить или закрутить гайки любых размеров.
Стоит особое внимание уделять тому, есть ли ржавчина на инструментах. Она негативно влияет на функциональность устройства
При использовании таких приборов нельзя подгонять ключ под гайку, необходимого размера, поэтому затруднительно откручивать элементы расшатанными губками.
Трудно открутить гайки, имеющие разный размер, при отсутствии прорезиненных ручек
Стоит при приобретении инструментария уделять внимание функциональности, внешней привлекательности разводных ключей, качеству и цены
История возникновения
В целом упоминания о гаечных ключах встречаются начиная с XV века. Массовое же производство и применение начинается лишь в XIX веке, с началом промышленного производства. В том же XIX веке был сначала изобретён гаечный ключ с изменяемым размером (переставляемыми губками). Потом возник разводной, из конструкции которого путём добавления червячного механизма и появился привычный сегодня газовый.
Заслугу изобретения трубного (газового) ключа присваивают сегодня шведу Юхану Петтеру Йохансону (Юханссону), модифицировавшему в 1892 году разводной ключ. Массовое производство газового ключа под маркой Bahco также организовано в Швеции. Эти ключи продавались вполне успешно. Поэтому этого типа инструмент часто называют шведским или «шведкой». Согласно российскому ГОСТу этот вид ключа обозначается как ключ трубный рычажный (КТР).

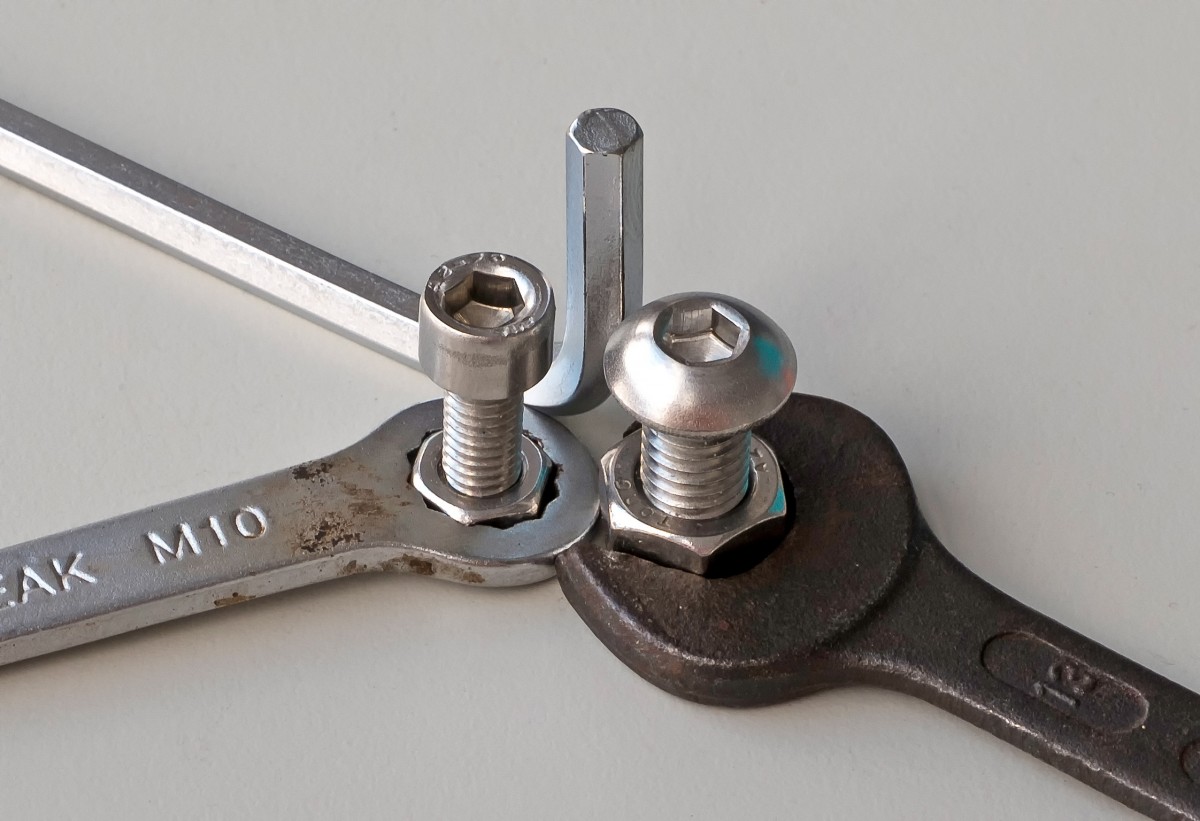

Ключи для крепежей с внутренним шестигранником
Такие болты часто используют в приборах и машиностроении. Они имеют цилиндрическую головку, и для их ввинчивания или извлечения потребуется другой спецключ – угловой шестигранник.
Размер шестигранного инструмента определяется аналогичным методом, только расстояние измеряют между противоположными сторонами внутреннего шестигранника. Подобные крепежи производятся по государственным стандартам, которые регламентируют соответствие диаметра резьбы конкретному размеру «под ключ». Для легкого подбора также можно использовать таблицу.
| Резьба, М | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 |
| Размер под ключ,мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |
Пользоваться подобными таблицами удобно особенно неопытным мастерам, которые еще не могут на глаз определить размер ключа под внутренний шестигранник. Подбирая инструмент с правильными параметрами, можно сохранить целостность гайки или головки болта, не «слизывая» их грани неподходящим инструментом.
Материалы, используемые при изготовлении разводных устройств
Для изготовления рукоятей рожковых разводных ключей применяют особо прочные виды металла. В качестве защиты поверхность покрывают слоем никеля, хрома или фосфата.
Кроме того, отдельные модели подобных приспособлений оснащены средствами против удара тока. Так, на магазинных прилавках можно встретить диэлектрические разводные ключи с тонкими губками, покрытие которых обеспечивает токозащиту. Их стоимость значительно выше, но они безопаснее в эксплуатации.
Что касается прочности и прокаливаемости, то наилучшими характеристиками могут похвастаться инструменты, сделанные с использованием высокоуглеродистой стали и хромовых и ванадиевых добавок.
Накидной разводной
Обеспечивает лучшие условия для рабочего профиля крепежа, чем предыдущий вариант. Внутри накидного кольца (его размер определяет максимальный номинал крепежа, с которым способен работать ключ) расположен ползун, перемещаемый винтовым механизмом. Регулировочный винт с крупной накаткой позволяет изменять размер профиля большим пальцем той же руки, в которой находится ключ. Накидное кольцо имеет отгиб в 15° для удобства работы в труднодоступных местах. На рисунке показан односторонний ключ. Такие ключи выпускаются и в двустороннем варианте.
Встречаются такие модели в следующих вариантах:
- Односторонний ключ длиной 225 мм. Размеры крепежа, с которым работает этот ключ, от 8 мм до 22 мм (5/16″ — 7/8″);
- Односторонний ключ длиной 275 мм. Размеры крепежа от 13 мм до 32 мм (1/2″ );
- Двусторонний ключ (длина около 325 мм). Размеры головок и крепежа те же, что и для обоих односторонних ключей.
Универсальные
Большенство привыкло к названию разводной ключ, купить который возможно у нас в магазине. На сегодняшнийдень применять это название в качестве общего для ключей этой группы не стоит. Собственно разводные гаечные ключи отличаются возможностью изменения геометрических размеров их рабочего профиля.
Это позволяет использовать один ключ для работы с крепежом, имеющим различные размеры. А иногда и различную форму.
Можно выделить шесть разновидностей универсальных ключей:
- рожковые (классические) разводные ключи;
- накидные разводные ключи;
- шарнирные универсальные ключи;
- быстродействующие ключи;
- ключи с коническим профилем;
- адаптивные торцевые головки.
Адаптивные торцевые головки отнесены к универсальным гаечным ключам в соответствии с их назначением и особенностями применения. Они требуют использования приводов, а в некоторых случаях и переходников из систем из раздела слесарно-монтажный инструмент. Но с полным основанием отнести их к системам этого инструмента нельзя, поскольку основная идея этого инструмента состоит в использовании рабочих насадок разного размера и назначения со стандартными приводами (такими как: динамометрический ключ, трещотка ) и переходниками.
Всем универсальным гаечным ключам присущи одни и те же недостатки, хотя у разных конструкций они проявляются в разной степени. Это:
- Значительные люфты, которые ухудшают динамику пятен контакта;
- Относительно большие размеры, которые серьезно затрудняют или вообще делают невозможной работу в труднодоступных местах;
- Существенно меньшее удобство применения, по сравнению с большинством ключей с фиксированным размером рабочего профиля.
- Относительно меньшая прочность, которая ограничивает максимальные крутящие моменты;
- Неизбежный износ механизмов.
Эти недостатки в той или иной мере компенсируются универсальностью этих ключей. И достоинства, и недостатки зависят как от конструкции ключа, так и от условий его применения. Вместе они определяют оптимальную область применения каждого типа универсального ключа. Также надо отметить, что при наличии ключа с фиксированным профилем нужного размера в большенстве случаев лучше применять его, чем универсальный.
