Приспособления для болгарки: совершенствование инструмента

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

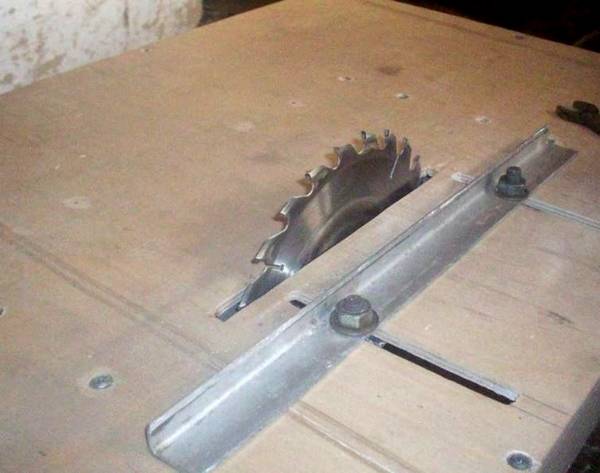

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

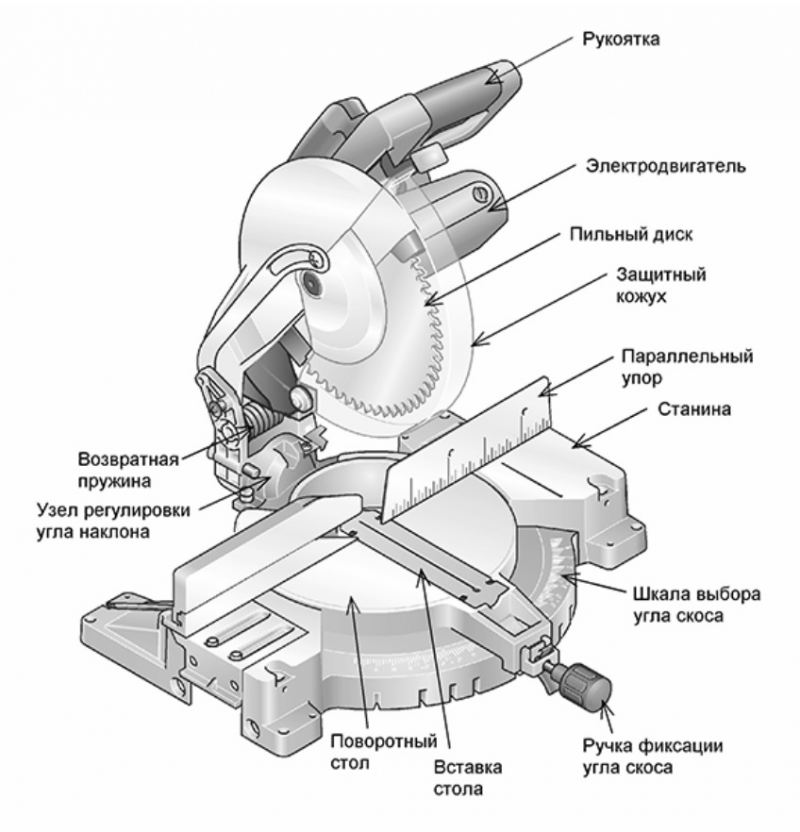

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Использование более эффективной модели

В некоторых ситуациях улучшить эффективность можно исключительно радикальным методом, заменив их на новые. Отметим, что даже высококачественные системы отопления после двух десятков лет эксплуатации нуждаются в обновлении из-за того, что происходит выработка их ресурса. Технологии не стоят на месте, а это значит, что в радиаторах старого образца используются менее эффективные и энергоемкие материалы.

Еще один важный аргумент в пользу замены старых батарей на новые — это улучшенная конструкция последних. В современных моделях площадь теплоотдачи значительно больше, кроме того, производители разработали инновационные детали радиаторов, позволяющие увеличить их производительность. Речь идет о конвекционных окошках в верхней части прибора и вертикальных ребрах.

Подводя итог, отметим, что советы опытных мастеров, приведенные в этом материале, помогут повысить температуру в квартире на 2–4 градуса. Если же справиться с проблемой отопления своими руками не получится, тогда придется прибегнуть к услугам профессионалов. О том, как провести расчет мощности системы отопления и организовать ее монтаж, мы расскажем в одной из следующих статей. Следите за обновлениями сайта и до новых встреч!

Часто в квартирах, особенно старой застройки, с каждым годом зимой становится всё холоднее. Людям приходится приобретать и использовать , что приводит к существенному повышению . Но зачем переплачивать за перерасход электроэнергии, если есть более дешёвые варианты исправления ситуации? Сегодня мы расскажем о простых способах увеличения теплоотдачи батарей отопления

, которые не требуют значительных затрат, воплотить в жизнь которые вполне по силам любому домашнему мастеру. Стоит рассмотреть и причины, приводящие к снижению температуры в помещении.

Чаще всего причиной уменьшения теплоотдачи становится накипь и , скапливающаяся внутри. Если сам радиатор промыть (что должны делать коммунальные службы ежегодно), то теплоотдача значительно увеличится. То же касается и стояков . Однако, своими силами такую процедуру произвести не удастся по причине того, что при производстве подобных работ (даже летом) необходим слив воды из системы. Без помощи специалистов здесь не обойтись. Это же касается и замены радиаторов с чугунных на – они имеют большую теплоотдачу. Поэтому на столь сложных и трудоёмких вариантах мы останавливаться не будем. Лучше рассмотрим более простые способы, выполнить которые сможет любой , даже не имеющий опыта работ в подобной области.

Используем экран-отражатель: применение вспененного полиэтилена

Использование – довольно популярный метод увеличения теплоотдачи. Вспененный полиэтилен с фольгированным покрытием

с одной стороны прекрасно подходит для этих целей. Такой экран (он должен быть больше самого радиатора) помещается за батареей фольгой в направлении комнаты и фиксируется на стене на двухсторонний скотч или жидкие гвозди. Вспененный полиэтилен обеспечивает дополнительное утепление, а фольга отражает тепло, которое до установки экрана прогревало стену, направляя его в помещение.

Увеличение теплоотдачи при помощи дополнительных приспособлений и окраски

Для увеличения температуры воздуха в помещении используют специальные кожухи из алюминия, которые одеваются на радиатор. С их помощью увеличивается площадь и, как следствие, их теплоотдача. Стоимость подобных кожухов невелика, а эффект довольно значителен.

Цвет, в который окрашены батареи отопления

, тоже имеет большое значение. Лучше для этих целей выбрать более тёмные оттенки. К примеру, радиатор, окрашенный в коричневый цвет имеет теплоотдачу больше, чем белые, на 20-25%.

Улучшение конвекции, путём увеличения циркуляции воздуха

Каждый знает, что улучшение способствует более быстрому прогреву помещения. Для этих целей можно использовать вентилятор, который устанавливается таким образом, чтобы достигнуть максимального потока тёплого воздуха в сторону помещения.

Увеличить (если радиатор утоплен под подоконником) можно, прорезав в подоконнике отверстия и закрыв их экранами или декоративными крышками

. Таким образом, тёплый воздух не будет задерживаться в нише, что улучшит циркуляцию.

Эту страну не победить! Самостоятельный монтаж вентиляторов для улучшения конвекции:

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

1. Электрическую дрель, желательно.
2. Набор сверл.
3. Диски должны быть выбраны с диаметром 125 мм.
4. Деревянные заготовки.
5. Металлический уголок.
6. Пластина из стали.
7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Устройство и назначение УШМ

По типам болгарки делятся на 2 группы, в соответствии с их производительностью и размером:

• маленькие шлифовальные машинки мощностью до 1500 ватт;
• большие болгарки имеют электродвигатель 1800 Вт.

https://youtube.com/watch?v=ZtvOT7-Df5g

Режущий инструмент для шлифовальной машины выглядит в виде абразивного круга разного размера и для разных видов работ, что делает болгарку универсальным электрическим механизмом. В продаже появились адаптеры для шлифования труб при помощи шлифмашинки. Типы используемого абразивного режущего инструмента:

1. Шлифовальный круг для черновой и чистовой обработки. В продаже имеется оснастка для обработки нержавеющей стали, алюминия и камня. Не подходит для дерева и пластика. Применяется для шлифования соединительных швов и края заготовки. Для получения хороших результатов рекомендуется держать инструмент под углом 30 градусов к обрабатываемой поверхности.
2. Отрезной диск для резки металла имеет толщину не более 3 мм. Используется, в частности, разделывания листового металла на отдельные элементы. Выпускаются тонкие диски толщиной 1 мм, что значительно ускоряет резку, но они быстрее изнашиваются.
3. Фибровые круги — это тонкие пластины, покрытые слоем абразивного материала. Из-за гибкости их не следует применять для чистового шлифования. Они также могут быть использованы для древесины и пластика.
4. Алмазный отрезной круг используется только для обработки камня.

Шлифовальные машины не являются лучшим выбором для обработки поверхности, которая должна быть идеально ровной. Из-за высоких оборотов любая ошибка вызовет появление больших углублений. Болгарка применяется для резки арматуры, профиля, уголка, труб. Чтобы упростить резку, применяют разные приспособления, которые повышают качество и безопасность работы.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее.  Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго.  Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

• разделение металлопрофиля на отрезки необходимой длины;
• раскрой листового металла;
• получение большого количества однотипных заготовок в короткие сроки;
• резка керамической плитки;

• разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

✨40. УШМ удлиненная

Напоследок подборки покажу болгарку в оригинальном исполнении, сделана конструктивно таким образом, что редуктор находится на удлинённом расстоянии от двигателя.

Такое техническое решение позволяет отрезать или шлифовать детали до которых нет доступа другим инструментам.

Спасибо всем кто досмотрел подборку до конца, буду признателен за ваши лайки, комментарии и подписки на канал.

Иван Миров

Главный редактор , masterkin.ru

• Об авторе

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

https://youtube.com/watch?v=Mc08Rah3aHY

Как изготовить станину для болгарки

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

https://youtube.com/watch?v=J9_PFNEAqwM

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Получите больше от вашей угловой шлифовальной машины с помощью удобного держателя. Угловые шлифмашины — это опасные приспособления. Самодельные приспособления для работы болгарки позволят вам иметь больше контроля над ними, но все же мы должны использовать все необходимые средства защиты, такие как защитные очки и перчатки.

Что понадобится:

• Приспособления для деревообработки.
• Кусок жесткой фанеры 300×100×20 мм.
• Кусок жесткой фанеры 150×100×20 мм.
• 1 винт M12 длиной 30 мм.
• 2 шайбы M12.

Держатель для болгарки

Конструкция очень простая, необходимо только сформировать деталь 150X100X20, адаптировать его для формы болгарки.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

1. Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

1. Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

1. Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

1. Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

1. Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).
