Разборка электрической цепной пилы

Какие проблемы могут возникнуть?

При правильной эксплуатации проблем с пилой не возникает. Но если игнорировать основные правила, то пила может быстро выйти из строя, а владелец будет считать, что ему достался некачественный инструмент.

Основные неисправности возникают по следующим причинам:

1. Скачки напряжения. Самая распространенная проблема, из-за которой возникают поломки – это плохая проводка и нестабильное напряжение в сети.
2. С электропилой нельзя работать долго без перерыва. Основная проблема владельцев, это желание «еще немного допилить», что влияет на перегрев двигателя и, как следствие, выход из строя инструмента. Придерживайтесь правила 30 минут работы, 15 минут перерыв.
3. Отсутствие смазки в бачке влечет за собой выход мотора из строя. За частую, в современным пилах автоматическая подача смазки, но если ее нет, то надо смазывать самостоятельно приблизительно через 4 часа.
4. Не осуществлять перегрузки. Это относится к распиливанию бревен той толщины, на которую рассчитана определенная модель. А желание распилить дерево большей толщины, чем рекомендовано в инструкции, ведет к поломке пилы.
5. Распространенной ошибкой производителя является жесткая сцепка редуктора с якорем. Из-за этого редуктор может заклинить. Если крепкое дерево, то шестерни начинают изнашиваться быстрее/, поэтому избегайте нагрузки.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку . Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
8. Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
9. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
10. Далее, следует перевернуть редуктор и снять крышку.
11. Сняв трубочку с насоса, извлеките бачок для масла.
12. Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
13. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
14. Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
15. Все детали редуктора необходимо очистить от загрязнений.
16. Далее, следует вынуть плунжер масляного насоса.
17. Извлеките масляный насос из пластиковой крышки редуктора.
18. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
19. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
20. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
21. Вместе с пружиной извлеките тяги.
22. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
23. Перед сборкой на ведущую шестерню требуется нанести смазку . Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
24. На следующем этапе требуется разобрать корпус двигателя . Снимите шестерню, установленную на валу двигателя.
25. Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
26. Снимите крышку.
27. Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Существующие неисправности электропилы

Чаще всего встречаются следующие поломки:

Устройство электропилы.

1. Если инструмент не включается, понадобится проверить наличие электропитания, состояние кабелей и соединений.
2. Если питающая сеть в хорошем состоянии, надо будет проверить тормоз цепочки, который стопорит работу приспособления. Чтобы устранить данную неполадку, понадобится изменить положение щита тормозного элемента.
3. Если электропилу включить не получилось, то нужно будет проверить состояние кабеля.
4. Если мощность электропилы снизилась, это значит, что износились щетки. В таком случае их нужно заменить.
5. Достаточно часто цепочка останавливается не сразу, а через некоторое время. Чем дольше используется пилка, тем большим становится данный промежуток времени. Чтобы устранить данную проблему, нужно заменить тормозную ленту пилки.
6. В некоторых случаях в процессе эксплуатации пилы присутствует неприятный звук. Он чаще всего появляется из-за недостаточного количества масла в устройстве или из-за засорения бороздок, которые его проводят. Чтобы исключить неисправность, понадобится долить масло и почистить бороздки.
7. В процессе выполнения ремонтных работ необходимо использовать исключительно оригинальные принадлежности, которые рекомендуются производителем. Если будут использованы элементы от сторонних производителей, то это приведет к поломкам приспособления или возникновению непредвиденных ситуаций.
8. Если поврежден корпус, то лучше всего инструмент сдать в ремонт.
9. Не допускается производить замену режущих элементов устройства, которые для него не предназначаются.

Как выбрать электропилу цепную

При выборе любого электроинструмента необходимо обращать внимание на технические характеристики и мощность. От этих показателей зависят объемы и качество процессов, производимых на участке

Выбрать электропилу возможно из представленных при большом ассортименте на рынке, однако стоит обратить внимание на проверенных производителей.

Для того, чтобы получить гарантированную, проверенную временем надежность инструмента, следует обратить внимание к следующим фирмам:

• Stihl.
• Bosch.
• Makita.
• Partner.

https://youtube.com/watch?v=BIrleU8GFXw

Существуют более дешевые аналоги от китайских либо отечественных производителей

При покупке стоит обратить внимание на должную безопасность, массу инструмента. При работах, отсутствие этих требований может доставить немало хлопот и навредить здоровью

Показатели мощности двигателя

Параметр необходимо грамотно изучить, подобрать электропилу, соответствующую поставленным задачам. К примеру, для срубки старых кустов или веток в огороде, подойдет вариант с низким показателем мощности, так как он более безопасный для мелких работ и экономичен.

При регулярном использовании инструмента, например спиливание средних деревьев, стоит обратиться к более мощным моделям. Средними показателями для мощности электрической пилы являются от 1,5 до 2 кВт. Диапазон мощности двигателя при больших объемах процессов должен варьироваться от 2,5 до 5 кВт.

Электропила цепная Bosch AKE 30 LI

Важно понимать, что повышенная мощность может дать сбой в старой проводке электросети, поэтому стоит приобрести стабилизатор, использовать новую проводку. В некоторых моделях, существует функция увеличения мощности при слабом токе, что позволяет продолжать действия при пониженном напряжении

Наличие блокировочной функции

Блокировочное устройство создано в целях безопасности оператора при работах. Конструкция состоит таким образом, что невозможно включение электродвигателя без соответствующего усилия на рукоять или нажатия кнопки. Уважающий себя производитель, заботится о безопасности клиентов. При случае отсутствия или обхода блокировки, серьезный режущий инструмент может нанести увечья человеку.

Электрическая цепная пила TV 2245

Цепная электропила, не оборудованная системами безопасности, крайне не рекомендуется к покупке. Отсутствие системы говорит о нулевой гарантии безопасности производителя, либо предлагаемая пила – совсем бюджетная модель, а может и подделка.

Особенности расположения двигателя

В электрических пилах двигатель располагаются двумя способами – продольным либо поперечным устройством. Для выполнения вертикальных распилов, наиболее лучшим вариантом является поперечно расположенный электродвигатель, он позволит ровно выполнять распил под углом 90 градусов. На полках магазинов возможно встретить модели, в которых нарушена балансировка. Такими пилами тяжело будет работать вытянутыми руками, смена положения может не принести желаемого результата.

Расположение двигателя

Продольное размещение двигателя появилось позже, конструкция требует наличия редукторного механизма для передачи усилия к цепи, соответственно это отображается на цене устройства. Цепная пила с поперечным двигателем используется во всех видах работ, вне зависимости от расположения изделий.

Длина шины

Шина подбирается по нескольким параметрам, характеристики длины влияют на производительность и скорость процессов. Если предполагаются действия с толстыми породами деревьев, то выбирать стоит более длинную шину. Такое устройство позволит пропилить ствол за одни раз, однако отличается повышенной ценой.

Для пилки дров или окучивания кустов на дачных участках, подойдут модели с короткой шиной. Такие электрические пилы требуют меньшей мощности двигателя, соответственно цена на уровень ниже. Для обычных условий вполне достаточно длины от 30 см.

Цепной тормоз

При действиях с электрической пилой не редко происходят случаи обратного удара, когда рабочего отталкивает от объекта. Такие случаи вызваны контактов вращающейся на высоких оборотах цепи с твердым неподвижным объектом. Условия могут привести к травме рук или других частей тела оператора.

Пила с тормозом цепи

Для безопасной работы цепная электропила обеспечена цепным тормозом. Приспособление расположено таким образом, что во время удара оператор может резко дернуть за рычаг, тем самым остановив пилу. Решение похоже на принцип действия аварийной кнопки, расположенной при стационарном оборудовании.

Особенности конструкции и принцип действия

По сути, коллекторный двигатель представляет собой достаточно специфичное устройство, обладающее всеми достоинствами машины постоянного тока и, в силу этого, обладающее схожими характеристиками. Отличие этих двигателей состоит в том, что корпус статора мотора переменного тока для снижения потерь на вихревые токи выполняется из отдельных листов электротехнической стали. Обмотки возбуждения машины подключаются последовательно для оптимизации работы в бытовой сети 220в. Могут быть как одно-, так и трехфазными, благодаря способности работать от постоянного и переменного тока называются ещё универсальными. Кроме статора и ротора конструкция включает щеточно-коллекторный механизм и тахогенератор. Вращение ротора в коллекторном электродвигателе возникает в результате взаимодействия тока якоря и магнитного потока обмотки возбуждения. Через щетки ток подается на коллектор, собранный из пластин трапецеидального сечения и является одним из узлов ротора, последовательно соединенного с обмотками статора.

В целом принцип работы коллекторного мотора можно наглядно продемонстрировать с помощью известного со школы опыта с вращением рамки, помещенной между полюсами магнитного поля. Если через рамку протекает ток, она начинает вращаться под действием динамических сил. Направление движения рамки не меняется при изменении направления движения тока в ней.

Последовательное подсоединение обмоток возбуждения дает большой максимальный момент, но появляются большие обороты холостого хода, способные привести к преждевременному выходу механизма из строя.

Упрощенная схема подключения

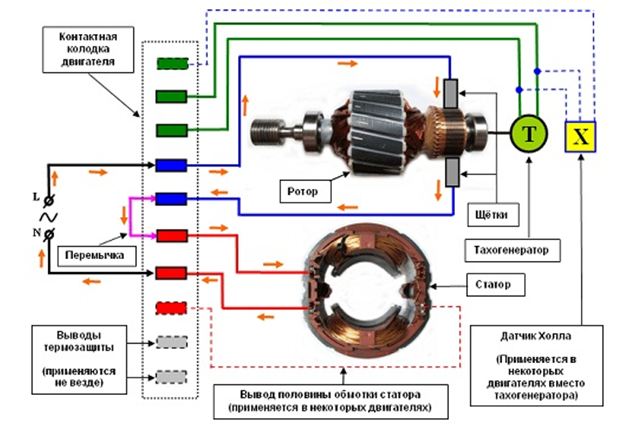

Типовая схема подключения может предусматривать до десяти выведенных контактов на контактной планке. Ток от фазы L протекает до одной из щеток, затем передается на коллектор и обмотку якоря, после чего проходит вторую щетку и перемычку на обмотки статора и выходит на нейтраль N. Такой способ подключения не предусматривает реверс двигателя вследствие того, что последовательное подсоединение обмоток ведет к одновременной замене полюсов магнитных полей и в результате момент всегда имеет одно направление.

READ Как подключить электротитан к сети

Направление вращения в этом случае можно изменить, только поменяв местами выхода обмоток на контактной планке. Включение двигателя «напрямую» выполняется только с подсоединенными выводами статора и ротора (через щеточно-коллекторный механизм). Вывод половины обмотки используется для включения второй скорости. Следует помнить, что при таком подключении мотор работает на полную мощность с момента включения, поэтому эксплуатировать его можно не более 15 секунд.

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Типичные неисправности и возможные методы их устранения

Неисправность	Вероятная причина	Способ устранения
При нажатии на кнопку «Пуск» двигатель не работает	Неисправная электро розетка Поврежден сетевой шнур или удлинитель Вышла из строя кнопка пуска Низкое напряжение в сети	Замените розетку, шнур или удлинитель Замените или отремонтируйте пусковое устройство Используйте стабилизатор напряжения
При включенном двигателе, вокруг коллектора появляется круговой сноп искр	Пришли в непригодность щетки Замыкание в обмотке якоря	Замените износившиеся детали Обратитесь к опытному электрику
При работе электропила быстро нагревается	Недостаточная вентиляция двигателя вследствие засорения вентиляционных отверстий Не работает система автоматической смазки Высокая температура воздуха Высокий темп работы	Удалите опилки и прочий мусор из вентиляционных отверстий Добейтесь полноценной работы системы смазки пильной гарнитуры Снизьте интенсивность работы, чаще делайте перерывы, проверьте заточку цепи
При нажатии на акселератор обороты двигателя растут, но цепь остается неподвижной	Включен тормоз остановки цепи Вышла из строя система сцепления	Выключите механический тормоз Разберите сцепление и замените поврежденные детали и узлы
На пильную гарнитуру не поступает мало	Закончилось масло в баке Неисправность маслонасоса Утечка масла через маслопровод	Залейте масло в бак Замените узел Найдите и устраните причины вытекания масла;
Во время работы слышны посторонние шумы	Износились зубчатые колеса редуктора Вышел из строя подшипник	Замените поврежденные детали самостоятельно, или обратитесь в сервисный центр

Техническое обслуживание

Электропилы, так же, как и бензопилы требуют выполнения определенных задач технического обслуживания. Как правило, эти действия связаны с определенным этапом работы устройства. Основная часть задач ТО выполняется перед и после завершения работ с инструментом. Для каждой модели производитель составил рекомендации относительно проведения тех или иных действий. Так, например, перед началом работы оператор должен выполнить:

1. Визуальный контроль (осмотреть электропилу Чемпион на наличие дефектов).
2. Осуществить подтягивание винтов и гаек (при необходимости).
3. Осмотреть кабель включения и при необходимости осуществить его замену.
4. Проверить работу системы экстренного торможения цепи.
5. Проконтролировать работу системы автоматической смазки.
6. Осмотреть цепь, качество её заточки и уровень натяжения.
7. Осмотреть шину на наличие сколов, царапин. Оценить ситуацию и при необходимости осуществить замену.

Техника безопасности при использовании электропилы

Правила техники безопасности должны неукоснительно соблюдаться при работе с электропилой. И обязательными к выполнению можно отметить десятки условий. Разделим в общей сложности все правила на три части:

1. Предварительная подготовка к работе.
2. Безопасность во время использования инструмента.
3. Требования по завершению работ.

Каждая из этих частей несомненно важна, и потому рассмотрим все правила каждой из них по порядку.

Предварительная подготовка к работе с электропилой

В первую очередь рассмотрим, что необходимо сделать перед тем, как начать работу:

Подготовить одежду. В первую очередь на ней не должно быть открытых участков, поскольку могут отлетать сучки, которые довольно опасны летя на большой скорости. Как минимум могут встрять в кожу, но бывали случаи и попадания в вены и артерии, что влекло за собой потерю крови и даже смерть.
Также внимательно необходимо подготавливать рабочее место. На нем не должно быть людей, проходы должны быть свободны, а кроме того, полностью отсутствовать посторонние предметы.
До начала работы следует проверить, в исправном ли состоянии крепление деталей и электропроводки, надежно ли закреплен пильный диск.
Также стоит проверить и кабель пилы, на нем не в коем случае не должно быть повреждений.
К тому же электропилу необходимо заземлить.
При использовании инструмента напряжение в сети не должно быть выше допустимого для работы.
Распиливание досок разрешается только в сухом, проветриваемом помещении

Запрещается приступать к работе вблизи от воды, во влажном или сыром помещении.
Важно внимательно следить за пильным диском или цепью.
Кроме того, предварительно стоит проверить уровень масла для смазки, и при необходимости долить его.
Все элементы пилы должны быть закрыты защитным кожухом. Работа без него строго запрещается.
Также отметим, что должна быть возможность максимально быстро выключить пилу при аварийной ситуации, при этом, также необходимо исключить возможность самостоятельного отключения от сети.
Проверьте уровень заточки цепи или же диска, поскольку плохо заточенные зубья электропилы приводят к ее быстрому и сильному нагреву при работе.
Также необходимо использовать защитные очки, и желательно респиратор или марлевую повязку.

На этом правила подготовки закончены, и теперь перейдем к следующему пункту.

Безопасность во время работы с пилой

Следующим, что необходимо учитывать, правила безопасности при работе с электропилой, среди них следующее:

При работе с цепной пилой допускается только поперечный распил, продольно же пилить запрещено, поскольку это приведет к быстрому нагреву цепи.
Также важно следить за положением кабеля питания, чтобы он не попал под цепь.
При возникновении экстренной ситуации необходимо применять специальный тормоз.
При работе с инструментом необходимо проводить упор специальными зубьями на древесине.
Нельзя допускать защемления цепи между слоями древесины, что может повлечь за собой разрыв.
Запрещено нахождения людей напротив тора пилы при ее работе.
Во время работы нельзя передавать инструмент.
Если проводится спил дерева, необходимо сделать косой подпил на треть диаметра ствола со стороны большей части кроны, после чего допиливать с противоположной.
Не допускается нахождение посторонних в рабочей зоне при валке деревьев.
При возникновении любых неисправностей инструмент необходимо сразу выключить и отремонтировать или же отдать на ремонт.

На этом правила работы с пилой закончены, но немаловажно знать технику безопасности при работе с пилой в случае возникновения аварийных ситуаций. Таких правил не много, среди них можно отметить:

1. При повреждении кабеля и поражении током помощник должен незамедлительно обесточить прибор, оказать первую помощь и вызвать скорую помощь.
2. В случае разрыва цепи, или ее схождении необходимо сразу же обесточить прибор, и воспользоваться аварийным тормозом, чтобы избежать ранений.

На этом все и теперь перейдем к последнему этапу.

Требования по окончанию работ

Последним, что стоит знать, это меры предосторожности по завершению работы с электропилой

1. Первоочередное, что необходимо – отключить прибор от сети, и сложить кабель.
2. Цепь или диск нужно снять и очистить пилу от опилок.
3. Протереть керосином и до следующего использования электроинструмента, хранить в специально оборудованном ящике.
4. Также при обнаружении неполадок необходимо заняться ее ремонтом или отдать мастеру.
5. Очистить одежду от опилок и пыли, переодеться и принять душ.

Вот такой вот небольшой свод правил при работе с электропилой.

Смотрите так-же как выбрать бензопилу правильно и не забывайте про индивидуальные средства защиты.

Советы профессионалов

• Мастера советуют при сборке электропилы выбирать поперечное размещение двигателя. Такой вариант позволяет комфортно производить распил древесины, меньше утомляет в процессе работы.

• При выборе мощности двигателя учитывается назначение электропилы. Для выполнения работ по даче и небольшому хозяйству подойдёт мотор 1800-2000 Вт. Более мощное устройство уместно использовать в масштабном строительстве. Если показатель мощности небольшой относительно условий эксплуатации, то инструмент в процессе работы будет перегреваться.

• Разрабатывая чертёж самодельной электропилы, следует предусмотреть систему блокировки пуска. Это предотвратит случайный запуск оборудования.

• При эксплуатации пилы рекомендуется постоянно контролировать уровень масла, чтобы исключить быстрый износ агрегата. Норма расхода – 1 л масла в час.

• Оснащение самодельной конструкции цепным тормозом избавит при работе с электропилой от обратного удара, который происходит в результате сопротивления древесины с рабочей частью инструмента.

После каждого цикла эксплуатации электропилу нужно очищать и производить смазку рабочих узлов. Также следует проверять степень затяжки соединительных гаек, чтобы в процессе работы конструкция не развалилась и не причинила вред здоровью.

Как из болгарки сделать электропилу?

Для изготовления цепной пилы на основе болгарки конструктору будут необходимы:

• полностью исправная и обслуженная болгарка;
• металлическая ведущая звездочка – лучше всего заранее купить новую деталь;
• кусок металла, который потребуется для сборки кронштейна – он нужен для монтажа направляющей;
• новые шина и цепь;
• дрель, сварочный аппарат и другое оборудование;
• комплект разных по размерам болтовых соединений.

Алгоритм действий во время сборки электропилы из болгарки должен быть таким:

1. Сначала с болгарки потребуется снять установленный режущий диск и проделать в нижней части ее защитного кожуха небольшое аккуратное отверстие. Далее необходимо соединить защитный щиток с кронштейном;
2. После этого нужно накрутить ведущую звездочку на вал силового агрегата болгарки;
3. Затем потребуется установить режущие органы для электропилы. Их нужно закрепить позади стяжек кронштейна;
4. После монтажа и регулировки натяжения цепи необходимо плотно затянуть крепежные болты металлического кронштейна.

https://youtube.com/watch?v=k9f34yzXPH4

Сделанная своими руками цепная электропила из болгарки должна быть тщательно протестирована. Сначала оборудование нужно проверить при работе на холостом ходу. Если она не издает посторонних звуков и не искрит, значит можно приступать к работе с тонкой и средней по толщине древесиной.

Во время дальнейшей эксплуатации электропилы на основе болгарки важно помнить, что этот самодельный прибор выделяется низким уровнем безопасности для здоровья оператора и окружающих. У агрегата полностью отсутствует механизм, защищающий пользователя от отдачи

Из-за этого при работе с пилой постоянно присутствует риск получения телесных травм.

Кроме того нельзя забывать, что силовой агрегат от болгарки часто перегревается. Чтобы не допустить этого, нужно делать перерывы каждые 10 минут, давая двигателю по 5 минут для остывания.

Как работать с сабельной пилой?

Сабельная пила не нашла широкого распространения среди отечественных потребителей. По строению и принципу работы она больше всего похожа на ножовку. Только вместо человеческой силы, работает электродвигатель. Пользоваться таким инструментом легко, потому как эргономическая рукоять хорошо ложиться в руку.

Идеально подходит для работы в саду, где требуется спилить несколько веток. Благодаря тонкой рабочей поверхности, пила не отрежет лишнего. Преимущество сабельной пилы в том, что ней можно пилить не только древесину, но и камень, керамические материалы, газоблок, стекло, пластик и т.д.

Пила сабельная Ставр ПС-850

Управление работой двигателя

На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.

В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:

Помимо симисторной существует фазоимпульсная тиристорная схема управления.
