Токарный станок по дереву своими руками

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы).

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

Самая простая мышеловка в мире

Это название можно присвоить многим самодельным мышеловкам, изобретенными умельцами. Их объединяет одно – это гуманное обращение со зверьками, попавшими в ловушку. Устройство не убивает животное, а изолирует его. Несколько примеров, как сделать простую мышеловку:

Пластиковая воронка

Разрезают пластиковый 3 литровый баллон пополам. Отрезанную горловину переворачивают и вставляют её в нижнюю часть бутыли. На дно насыпают приманку (семечки, зерно и прочее).

Ловушку ставят вплотную предмету, по которому мышь могла бы взобраться. Грызун, провалившись в воронку, уже не может выбраться из бутыли.

Консоль

Конструкция представляет собой опрокидывающуюся площадку. Её делают из куска картона или пластика. Планку помещают на плоскости так, чтобы её половина повисала в воздухе.

На край консоли помещают приманку так, чтобы планка была на грани равновесия. Зверёк, дойдя до приманки, опрокидывает планку и падает вместе с ней в подставленное ведро.

Подвеска

На край стола кладут пустую пластиковую бутылку с приманкой на дне. К горлышку крепят шнур, проткнув пластик крючком из канцелярской скрепки. Другой конец шнура привязывают к какой-либо опоре.

Мышь, привлечённая запахом пищи, проникает в ёмкость. Бутылка опрокидывается под тяжестью грызуна и повисает на шнуре.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража
Мини-конструкция для частного использования
Инструменты для сборки самодельного фрезерного станка
Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез
Многообразие рабочего инструмента
Для работы с разными поверхностями
Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

Как самому сделать мини-токарный станок?

Начинать любое изготовление нужно с проработки проекта.

1. На стадии проектирования происходит разработка спецификаций. Спецификации – это перечень деталей, входящих в сборочный узел.
2. Узлов в установке может быть довольно много. Какие-то детали могут повторяться. Но может быть и наличие множества весьма разнообразных заготовок. Конструктор должен стремиться максимально унифицировать используемые детали, только тогда изделие будет конкурентоспособным по стоимости.
3. После первого этапа проектирования начинается подбор комплектующих. Он позволит определить реальную конструкцию, где оригинальных деталей будет минимальное количество. Тогда проще изготовить действующий образец.
4. При комплектовании определяются заготовки, без которых невозможно обойтись. Их придется изготовить. Все остальное дешевле купить.

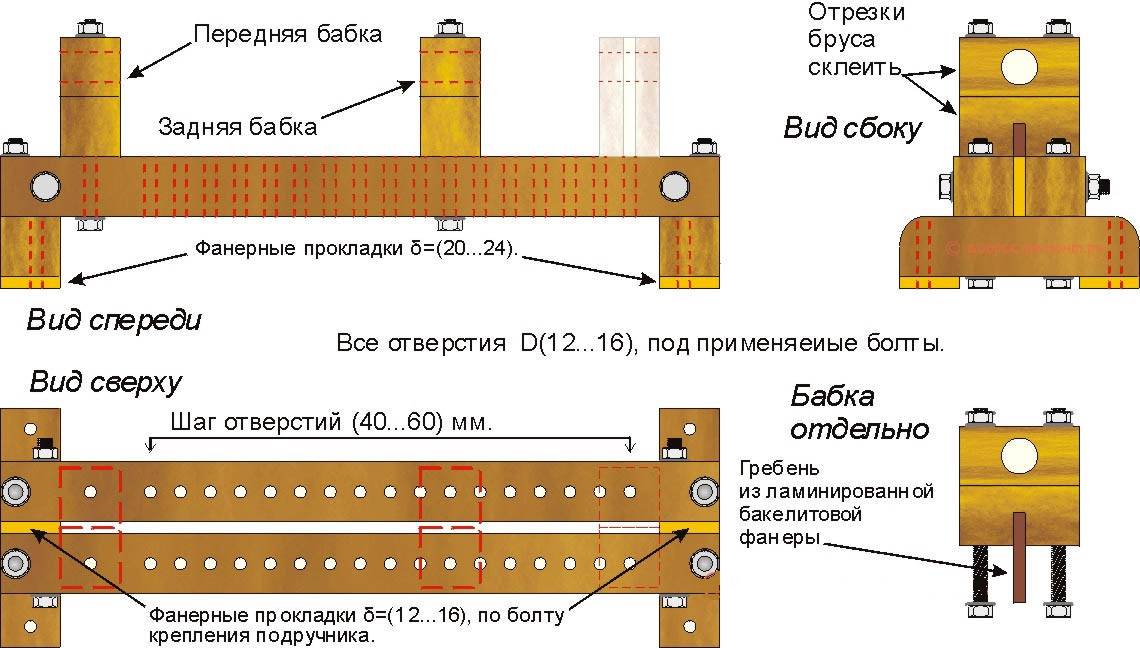

Проекции токарного станка:

Больше всего внимания уделяется передней бабке. Тут находится двигатель, попутно устанавливается патрон. Для деревянных изделий трехкулачковый крепеж используется редко. Чаще применяются поводковые патроны, они требуют первичного центрования заготовки, а потом установки поводка, который станет вращать заготовку.

Вариант передней бабки токарного станка:

Некоторые мастера делают привод из дрели. В них достаточно мощности (из современных электроинструментах можно выбрать дрель до 2…3 кВт). У них предусмотрен механизм плавного изменения частоты вращения. Имеется и реверс.

Начинающие мастера часто интересуются, сколько стоит небольшой станок, изготовленный своими руками. Иногда изделие обойдется почти даром, так как комплектующие можно найти бесплатно. Останется только грамотно собрать станочек и начать его эффективно использовать.

Токарный станок по дереву из большой электрической дрели

Токарный станок из электрической дрели

Если вы не собираетесь обрабатывать большие детали и заниматься этим ежедневно, то можете использовать альтернативу. То есть, сделать агрегат из дрели, как на верхней фотографии. Здесь не нужна мощная станина, а кроме того, на таком механизме можно работать даже без большого опыта, и приобрести навыки уже в процессе работы.

Станину здесь собирают из деревянных брусьев, а в качестве опорной бабки можно использовать опорный подшипник с установленным на него валом. Для фиксации заготовки нужна насадка для большой дрели. Но при всей этой простоте выявляется ряд недостатков, таких как:

• пониженный уровень надёжности;
• возможность обработки только небольших заготовок;
• погрешности в размерах при обработке детали.

Примечание. На такой модели можно приобрести опыт работы, и в дальнейшем сделать более совершенный станок, на котором вы уже сможете обрабатывать большие детали.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модель Удобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

• зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
• установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

• его габариты;
• величину рабочего хода штока;
• толщину стола;
• высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Watch this video on YouTube

Изготовление станины

Кровать — каркас, объединяющий все части машины в единое целое. От ее надежности зависит прочность конструкции в целом, поэтому лучший материал для каркаса — стальной уголок. Также можно использовать прямоугольную профильную трубу.

В первую очередь намечаются габариты будущего агрегата. Этот показатель во многом зависит от того, для какой продукции нужен станок. Средний размер станины домашнего токарного станка — 80 см. С помощью болгарки с кругом вырезаются две одинаковые заготовки по металлу.

При размещении деревянных блоков квадраты полками вверх и внутрь укладываются на ровную поверхность, их верхние края должны образовывать идеальную плоскость. Расстояние между ними одинаковое, примерно 5 см. Чтобы правильно сориентировать их, используйте рейку подходящей толщины.

Продольные части основания фиксируются хомутами. Крестовины сделаны из одного квадрата. Есть три. Две крепятся к краям конструкции, третья, которая является опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров найденного шкива.

Осталось сварить кровать в одно целое. Шов должен быть надежным и качественным, можно сварить вручную или воспользоваться автоматом.

важно сразу определить, как машина будет использоваться. Возможна настольная установка или изготовление отдельного агрегата

Во втором варианте необходимо предусмотреть ножки. Их можно сделать из такого же квадрата, а можно вырезать из бруса подходящей толщины. Использование деревянных ножек позволит сэкономить материал, к тому же машинку можно сделать складной.

Изготавливаем поделки из металла

С помощью одних лишь плоскогубцев, кусачек и проволоки можно тоже своими руками создать совершенно удивительные вещи. Нужно лишь немного умения и безграничная фантазия. Еще более сложные поделки создаются при помощи болтов и гаек.

Бабочка из проволоки

Прежде чем начать творить лучше нарисовать эскиз будущей бабочки. Завитушки на крыльях делаются плоскогубцами: загибается петля и проволока оборачивается вокруг несколько раз.

От завитушки из свободного конца проволоки выводим форму крыла и загибаем прут вдоль туловища, превращая его в один из усиков.

Бабочка будет состояться, по сути, из двух одинаковых частей: крыло с завитушками и одним усиком. Позднее два крыла соединяются – усики связываются по всей длине.

Машинка

Есть варианты создания машинки из болтиков и гаек, а можно согнуть машинку из частей проволоки. Лучше начать с эскиза – образа будущего изделия и строго следовать картинке, последовательно соединяя составные части.

Собачка из болтиков

Можно использовать совершенно разное количество болтов и гаек разных по размеру. Так, с помощью шайб и винтиков создаются самые удивительные создания, ограниченные лишь мыслью создателями.

Детали хорошо соединяются друг с другом, а для придания более сложных форм их лучше сваривать вместе.

Роза

Можно создать настоящий шедевр при помощи сварки болгарки, но можно обойтись и проще. Достаточно проволоки тонкого листа металла, плоскогубцев и кусачек.

Из листа будут вырезаться заготовки будущих лепестков, а позднее им предастся соответствующая форма. Лепестки необходимо собрать в бутон и скрепить.

Конечно, лучше сваркой, но можно попробовать и склеить. Первые два лепестка сжимаются пополам, а все последующие – по окружности бутона. Из проволоки гнем стебель и в дальнейшем прикрепляем к нему бутон.

Важно!

Проволока для стебля должна быть достаточно жесткой, чтобы выдержать вес бутона цветка.

Металлическая сова

Рисуем эскиз, а затем начинаем изготавливать составные части, которые позднее необходимо сварить вместе. Из куска металлической трубы будет заготовка туловища.

Труба отшлифовывается и ей придается каплевидная форма – будущее тело совы. Из листового железа будут вырезаться крылья и перья. С помощью зубила и молотка на этих частях будут делать насечки – фактура птичьих перьев.

Глаза – два просверленных отверстия в трубе и закрученные болты. Лапки – толстая проволока, которой будет придана необходимая форма.

Превращаем болт в сувенирный охотничий нож

• болт необходимой толщины длиной не менее 10 см зажимается в тисках и грани стачиваются болгаркой;
• газовой горелкой нагреваем болт докрасна;
• на наковальне придаем ему плоскую форму;
• на рукояти делаем прорези для ручки, которую позднее можно изготовить из дерева, а лезвие обрабатываем, придаем необходимую форму и затачиваем;
• ручка крепится заклепками.

Способы закрепления заготовки

Два способа можно использовать для закрепления на токарном оборудовании детали.

• Между центрами передней и задней бабки.
• С помощью планшайбы.

Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа

Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель

Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.

От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.

В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.

Общая конструкция и назначение

Токарные станки обработки дерева имеют 1 функциональное предназначение делать обработку заготовок. Изделия на выходе получают вид детали в контуре будущей конструкции мебели, интерьера помещения, декоративной конструкции.

Масштабы производства и переработки изделий древесины зависят от применяемого оборудования. Производителями выпускаются 3 вида станков:

• школьные;
• бытовые;
• промышленные установки.

Конструктивное исполнение устройств ничем не отличается. Имеются разные их возможности обрабатывать детали. С высокой скоростью, точностью, наличием приспособлений, доводчиков, размеров крепёжных деталей установки. Отличается их единичная электрическая потребляемая мощность.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Самодельные инструменты и станки

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Приспособление для сгибания профилированных труб

Владельцы тепличных хозяйств знают, насколько важно иметь устройство для сгибания длинномеров из профильной трубы. Выгнутый профиль применяют, как арочную конструкцию для формирования полиэтиленовых покрытий оранжерей. Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы

Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию

Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы. Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию.

Профильную трубу заводят в проём между двумя колёсами и катком. Каток имеет упор и поворотное устройство в виде рычага или привода электродвигателя.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Подготовка болванки и установка подручника

Для обработки на токарном станке может подойти древесина практически любых пород, но конкретный выбор в каждом случае зависит от того, какая именно деталь будет создаваться и каким способом ее будут обрабатывать. Перед началом работы на станке заготовку необходимо предварительно обработать рубанком или топором, придавая ей форму, близкую к цилиндрической.

Подготовленную таким способом к использованию деревянную заготовку как можно сильнее зажимают в станке перед тем, как точить ее. Для его трезубцев с помощью стамески рекомендуется проделать в торцах заготовки небольшие углубления, что предотвратит возможное выпадение заготовки из оборудования во время его работы. Опорная скоба подручника должна устанавливаться на расстоянии не более 5 миллиметров от болванки и обязательно немного выше оси, вокруг которой она вращается при работе на токарном станке.

Обработка дерева на токарном станке.

Расположив же подручник немного ниже, чем ось вращения болванки, режущий инструмент будет только скоблить поверхность древесины, а не резать ее, как это должно быть. В результате такой работы поверхность станет шероховатой, а не гладкой. Кроме того, в таком случае может произойти перегиб инструмента под заготовку, что, вполне возможно, приведет к ранениям того, кто вытачивает тот или иной предмет на станке.

Использование полукруглой и косой стамески

Придавая болванке цилиндрическую форму с использованием полукруглой стамески, резание необходимо осуществлять не только верхней частью лезвия, но также и его боковыми частями. В таком случае затупление инструмента будет проходить не так быстро, к тому же, обрабатываемая поверхность будет иметь не волнистую, а ровную форму, что ускорит и значительно облегчит всю ее последующую обработку.

При гладком обтачивании косяк следует держать таким образом, чтобы его лезвие по отношению до поверхности цилиндрической заготовки располагалось под углом 45 градусов. Вытачивая профиль, косяк можно располагать в разных положениях. Полная торцовка детали на токарном станке, как и частичное протачивание ее торцов осуществляется острым концом такого режущего инструмента, который устанавливается ребром на подручник.

Использование полукруглой и косой стамески.

Как правильно держать стамеску при работе

В процессе работы инструмент необходимо удержать на скобе подручника левой рукой, используя всю ладонь. Сверху инструмент можно прижимать только используя большой палец. Всеми остальными охватывать опорную скобу категорически запрещено: это может привести к травмам. К тому же, в таком случае нельзя будет передвигать инструмент вдоль заготовки. Правая рука должна удерживать ручку инструмента. Благодаря этому при вытачивании мастер может управлять направлением движения инструмента.

Некоторые правила по безопасной работе

Кроме вышесказанного, опасность для работающего за токарным станком также вызывает значительное расстояние между скобой подручника и поверхностью детали, его расположение ниже оси вращения болванки, неравномерный или слишком сильный нажим на деталь инструментом. Все подобные отступления от правил работы могут привести к вылету обрабатываемой заготовки из станка, перегибу инструмента под деталь или к его поломке.

Все проверки детали в процессе работы с нею – измерение ее диаметра, оценка гладкости поверхности, сверка ее с оригиналом и тому подобное – можно проводить только при остановленном токарном станке. Точить на оборудовании всегда рекомендуется в защитных очках, чтобы обезопасить глаза от стружки, которая обязательно образовывается во время выполнения подобной работы.
