Про выбор цепи для бензопилы

Система смазки пильных цепей

От качества смазки цепи и шины мотопилы напрямую зависит надежность и эффективность последней. С целью обеспечения нормальной работы инструмента производители снабжают его масляным насосом, который подает масло на режущую систему через специальные отверстия. За равномерное распределение масла отвечает сама цепь – ее хвостовики, проходя через звездочку, захватывают смазку, которая в результате движения гарнитуры растекается по ней и шине пилы. Нередко для повышения эффективности смазывания в ведущих звеньях с помощью фрезы или сверла выполняются специальные каналы, а в соединительных – дополнительные углубления.

Система смазки мотопилы работает на снижение разрушающего эффекта трения и, конечно же, нагрева. Это значительно увеличивает срок службы как цепной гарнитуры, так и инструмента в целом. Поэтому пользователь должен контролировать процесс смазывания. Если при разгоне цепи на линии распила отсутствует масляный след, это означает, что пила перегревается, а сама цепь может достаточно быстро затупиться, а то и вовсе лопнуть.

С целью повышения смазывающего эффекта мировые производители выпускают масла для пил на органической основе. Стоят они несколько дороже, однако обеспечивают в четверть меньший расход, а при выделении в окружающую среду саморазлагаются в течение нескольких часов.

Особенности цепей с победитовыми напайками

Материал изготовления цепей тоже немаловажен. Традиционно элементный состав выполняется из быстрорежущих сплавов, которые сами по себе достойно справляются с резкой древесины, но их эффективность снижается при эксплуатации в проблемных условиях. Кроме того, если оператор случайно «зацепит» землю, то с большей долей вероятности гарнитуру придется менять. Поэтому предпочтение рекомендуется отдавать цепям для бензопилы с победитовыми напайками, которые длительное время держат заточку и демонстрируют устойчивость перед разного рода негативными эффектами в ходе работы. На практике оснастку с напайками из победита используют для пиления твердотельной и замороженной древесины, что подтверждает ее преимущества. Другое дело, что стоят такие цепи в несколько раз дороже обычных и в случае поломок восстанавливаются только в профессиональных мастерских.

Форма зубьев

Глубина врезания зубьев в заготовки зависит от уровня заточенного угла и самой формы звеньев. На сегодняшний день чаще всего она бывает таких двух типов, как:

- серпообразная;
- в форме цифры «7».

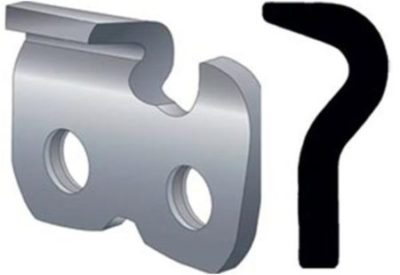

Зубья серпообразной формы профессионалы называют чипперами, в форме цифры «7» – чизелями. Они отличаются не только своим внешним видом, но и особенностями применения во время выполнения тех или иных работ.

форма зубьев пилы

Зубья серпообразной формы, как правило, используют для выполнения распила древесины мягких пород деревьев. Цепи с такими элементами отличаются прежде всего скоростью выполнения работы и простотой своей переточки. К недостаткам зубьев такой формы специалисты относят повышенную нагрузку на двигатель инструмента и его привод.

Зубья, выполненные в форме цифры «7», используются для распила заготовок из твердых пород древесины. Таким образом можно добиться устойчивой производительности. После разрезания гладкую поверхность вдоль линии среза. К тому же инструмент в данном случае не будет страдать от чрезмерных нагрузок. Основным недостатком зубьев, выполненных ы форме цифры «7», есть износ за относительно быстрый период времени

Это требует в итоге постоянных заточек, при проведении которых очень важно соблюдать углы. Самостоятельно это сделать довольно сложно

Именно поэтому зубья, выполненные в форме «7» используются преимущественно профессионалами.

Внешние признаки затупления зуба бензопилы

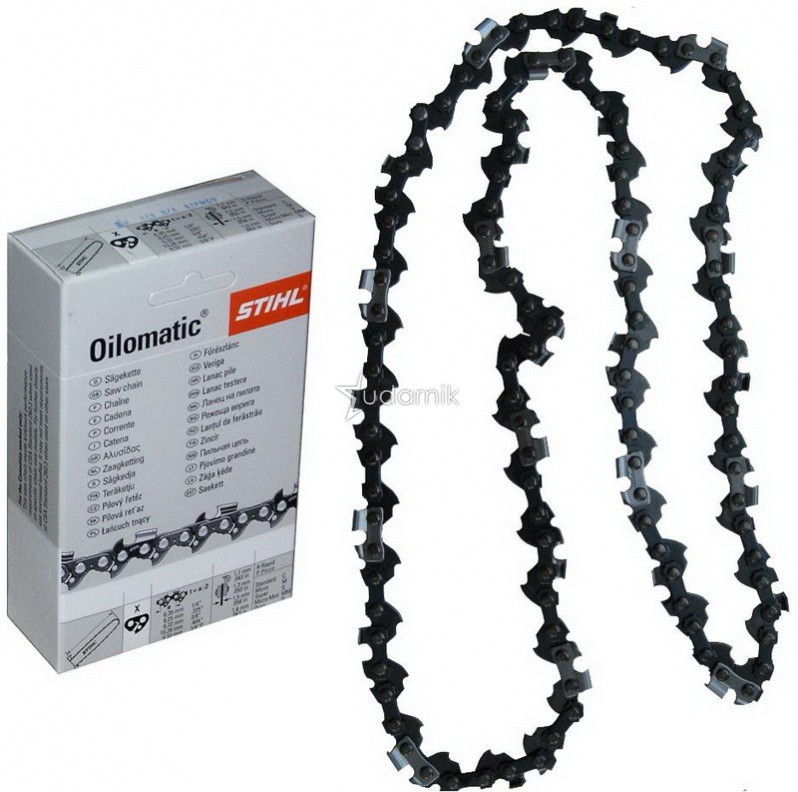

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

На рабочем угле зуба появился конический участок.
При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Из чего состоит

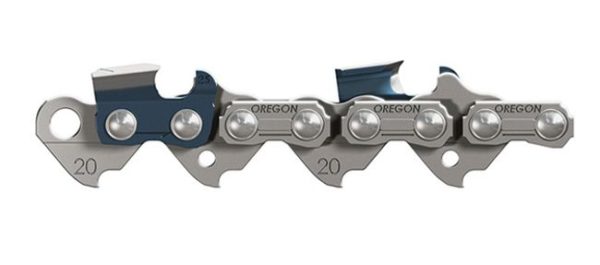

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

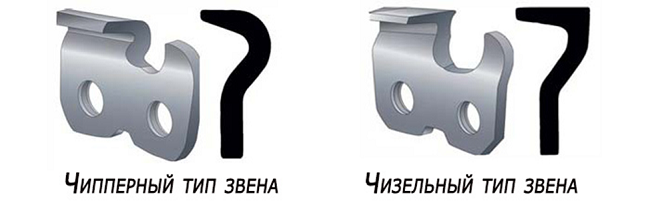

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.

Как правильно точить цепь бензопилы напильником

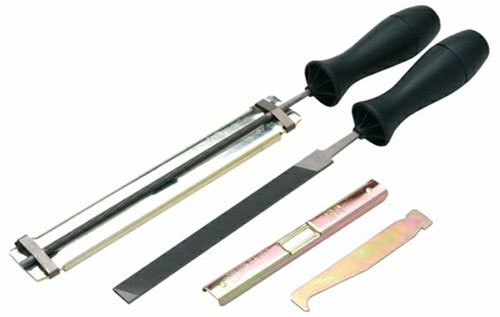

Напильник хоть и имеет небольшую стоимость и простоту в использовании, но для цепей бензопил придется обзавестись специальной разновидностью. Для работы потребуется два вида напильника — круглый и плоский. Стандартный комплект для работы выглядит следующим образом:

круглый напильник с допустимым диаметром 4,5-5 мм;
плоский напильник для изменения ограничителя;
державка с линиями, задача которой — расположить цепь на допустимой верхней грани;
крючок, нужен чтобы удалить опилки и рабочую стружку.

Учтите, что диаметр напильника выбирается таким, чтобы был соответствующим закруглению рабочей части пильного зубца. Если вы пользуетесь бензопилами для бытовых целей, наиболее оптимальными станут круглые напильники диаметром 4 и 4,8 мм. Более мощные и профессиональные бензопилы потребуют круглый напильник с диаметром 5,2 или 5,5 мм.

Важно: чтобы в дальнейшем бензопила правильно резала, помимо заточки режущих кромок зубьев придется проводить изменение ограничителя, отвечающего за глубину реза. В противном случае вас ожидает невозможность цепи врезаться в подходящую глубину, и результатом этого станет более долгая и усиленная работа с древесиной

Корректировка ограничителя проводиться плоским напильником, описанным выше.

Сфера применения

Твердосплавная цепь хорошо подходит, а иногда и просто незаменима для распиловки твердой и сверхтвёрдой древесины. Например:

мореного дуба;
запаренной древесины, по плотности схожей с костью;
древесины твердых пород первого реза (от пня), комля, особенно сухого и свилеватого (с перекрученными волокнами);
сухой древесины с мощными суками;
древесины со льдом на поверхности или с загрязнениями песком или почвой.

Бензопилы с твердосплавными цепями используют при резки льда для любых нужд, в том числе и для создания ледяных скульптур.

Бригады спасателей МЧС штатно используют только такую режущую гарнитуру, даже когда приходится разбирать завалы из обычной древесины. В экстремальных ситуациях некогда следить за сохранностью цепи. Часто случаются касания режущей кромкой камня, земли, попадание в дереве металла. Обычная цепь мгновенно выйдет из строя и потребуется замена, а при ЧП на это нет времени.

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

Шаг:

«0,325» – самый распространённый и минимальный размер шага, который используется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под такой шаг колеблется в пределах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавно, комфортно, без «порывов» обрабатываемых изделий.
«0,375» («3/8») – наносится на бензопилы с мощностью в «4л.с». Такая цепь применяется при распиловке древесины средней и малой толщины.

От значения шага зависит точность и качество создаваемого пропила

В случаях отсутствия важности достижения высокого качества при работе бензопилой иногда особое значение имеет точность реза. Для этого необходимо обязательно учитывать зависимость шага на роспуск древесины по заранее нанесённым разметкам

Толщина ведущих звеньев (хвостиков). При работе бензопилы на её цепь приходится большая часть всех нагрузок. Учитывая это, ещё одной главной характеристикой работы пилы является толщина элементов звена, которое входит в пазы шины. Этот параметр также определяет общую толщину скрепляющих звеньев, которая измеряется с помощью обычного штангенциркуля. К стандартным значениям толщины относят:

«1,1 мм» («0,043») и «1,3 мм» («0,05») – используются при производстве цепей начального уровня, которые предназначены для осуществления незначительных объёмов работ. Зачастую при таких значениях толщины звеньев длина шага цепи может составлять «0,325», что предполагает наличие невысоких нагрузок и щадящего режима работы. Поэтому их используют в бытовых и полупрофессиональных аппаратах;

«1,5 мм» («0,058») – самая распространённая величина толщины на рынке бензопил и комплектующим к ним. Такое значение способно обеспечить безопасную работу при величине шага в «3/8». Цепь с толщиной 1,5мм не предназначена для распила профессионального уровня;
«1,6 мм» (0,063) и «2,0 мм» (0,08) – предназначаются для проведения самых сложных работ. Металлом при изготовлении таких цепей служит сталь особых марок, а в конструкцию закладываются характеристики повышенной прочности.

Чем большей будет толщина звена и шире паз шины, тем высококачественнее считается бензопила, поскольку она способна выдерживать большие нагрузки.

Глубина реза – является отличительной особенностью производимых цепей и характеризуется высотой профиля режущих зубьев. Измеряется она промежутком между ограничителями и режущей верхней кромкой. На рынке могут быть представлены, как высокопрофильные (0,762 мм), так и низкопрофильные (0,635 мм) виды цепных изделий.

О размере шага

Главной характеристикой любой бензопильной цепи является её шаг, характеризующий расстояние между соседними зубьями. Для каждой модели пилы значение шага по умолчанию фиксированное и определяется характеристиками ведущей звёздочки и установленной шины. Поэтому просто так взять и поставить на свою мотопилу цепь с большим или меньшим шагом не получится. Для этого придётся менять и звёздочку с шиной. Но не всегда в этом есть смысл.

Безусловно, чем больше значение шага, тем выше производительность работы. Однако не следует гнаться за максимально возможной величиной – его следует выбирать с учётом мощности пилы:

с увеличением шага возрастает скорость вращения цепи;
увеличивается сопротивление древесины;
возрастает нагрузка на двигатель.

В результате, если шаг не соответствует рабочим параметрам пилы, работа в таком режиме может привести к быстрому выходу инструмента из строя.

Кроме того, чем больше шаг пильной цепи, тем выше её агрессивность – она сильнее рвёт дерево. Одновременно увеличивается и ширина пропила. Удерживать и контролировать такой инструмент тоже будет намного сложнее.

Для удобства выбора все представленные на рынке варианты цепей стандартизированы под определённые размеры шага:

1/4 дюйма – самый маленький шаг, звенья расположены максимально близко друг к другу. Такая оснастка подходит для маломощных садовых пил.
325 дюйма – самый популярный вариант для пил начального класса мощностью в 3-3.5 л.с. Вибрации при пилении такой цепью минимальные, поэтому работа не утомляет, срез получается ровный, древесину пила не рвёт. Однако при длительной работе 0.325-дюймовые гарнитуры быстро тупятся.
3/8 дюйма – это оснастка для полупрофессионального и профессионального инструмента мощностью 4 л.с. Такой цепью можно без лишних усилий перепиливать средние по толщине стволы.
404 дюйма – гарнитура только для пил класса Профи, оснащаемых двигателями мощностью от 5.5 л.с. Таким инструментом можно пилить стволы любой толщины.
3/4 дюйма – достаточно редко встречающаяся размерность, предназначенная для пил с особо мощными двигателями.

Несколько слов о том, почему в большинстве случаев не следует перенастраивать пилу под цепи с меньшим или большим шагом. Если на маломощную пилу поставить гарнитуру с большими зубьями, то мощности и крутящего момента двигателя будет недостаточно для её протаскивания через дерево – крупная цепь будет встречать серьёзное сопротивление. Поэтому работа будет непродуктивной, а инструмент может попросту выйти из строя.

Не стоит и ставить цепи с мелким шагом на мощные профи-пилы. Их двигатель рассчитан на более крупную и агрессивную оснастку, поэтому зубцы будут просто проскальзывать, практически не касаясь дерева. Двигатель же ввиду отсутствия сопротивления будет работать практически на максимальных оборотах, что негативно отразится на его состоянии.

В быту же чаще всего используются цепи с шагом 0.325 дюйма. Их производительности достаточно для большинства садово-огородных работ, подходят они и для строительства загородного дома. Кроме того, у такой гарнитуры выше точность реза — она обратно пропорциональна шагу. Ещё одно преимущество таких цепей – меньшая вероятность отскока пилы.

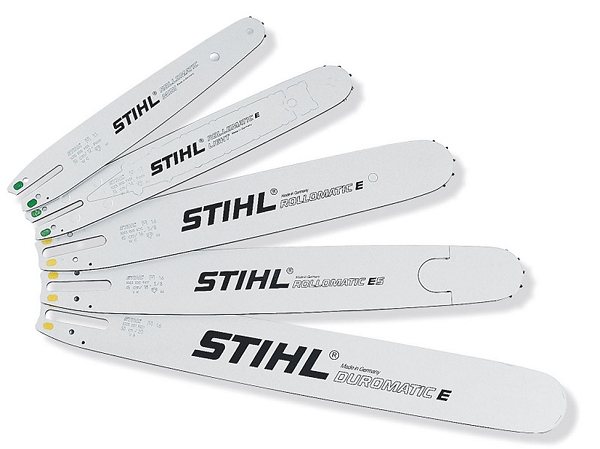

Размер шины

Кроме толщины шины, о которой говорилось выше, при выборе бензопилы следует учитывать еще один параметр – длину шины. Измеряется она в миллиметрах или дюймах. Часто используются шины следующих размеров: 11″, 12″, 13″, 14″, 15″, 16″, 18″, 20″, 21″, 22″.

Для простых работ, например, срезание сучьев, резка нетолстых досок, можно применять шины небольших размеров — 11 или 13 дюймов. Цепь на таких шинах разгоняется до больших скоростей, что хорошо влияет на производительность. Самыми универсальными считаются размеры шин в пределах 14-16 дюймов. Кроме использования агрегата в качестве сучкореза, бензопилу можно применять при заготовке дров (распиливании нетолстых бревен). Чтобы распилить толстое бревно, устанавливают шины 18-22 дюйма. Обычно они используются на полупрофессиональных и более мощных, профессиональных бензопилах.

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Недорогие цепи для бензопил

5. ЗУБР МАСТЕР 70301-35 14″ 3/8″ 1.3 мм 53 звена

Идеально подходит для повседневных работ с древесиной, заготовки дров. Пилит чисто и ровно благодаря стальным зубьям. До первой заточки требуется примерно тысяча рабочих сеансов.

Цена около 600 рублей.

ЗУБР МАСТЕР 70301-35

Характеристики:

количество звеньев: 53;
длина: 35.6 см;
шаг: 3/8″;
паз: 1.3 мм;
изготовитель: Россия.

Плюсы

низкая стоимость;
износоустойчивость выше, чем у многих других представителей этого сегмента.

Минусы

справляется не со всеми видами древесины, застревает.

~~Цепь ЗУБР МАСТЕР 70301-35~~

4. OREGON 91P050ER 3/8″ 1.3 мм 50 звеньев

Подходит для легких бытовых бензопил объемом до 45 см3 и шинами длиной 30-45см. Наиболее часто используется для штиля ms180 и ms250.

Цена около 420 рублей.

OREGON 91P050ER

Характеристики:

количество звеньев: 50;
длина: 35 см;
шаг: 3/8″;
паз: 1.3 мм;
производитель: США.

Плюсы

минимальная отдача;
низкая вибрация;
цена.

Минусы

нет.

~~Цепь OREGON 91P050ER~~

3. Rancher P-9-1,3-52 (14″; 3/8″; 1.3 мм; 52 звена) для Partner, Poulan Rezer 04.003.00004

Нуждается в постоянной смазке и заточке. Подходит для бытовых целей. Для заточки понадобится напильник диаметром 4.0 мм.

Цена около 400 рублей.

Rancher P-9-1,3-52

Характеристики:

шаг: 3/8 дюймов;
количество звеньев: 52;
длина шины, см: 35;
паз, мм: 1.3;
страна: производитель Россия.

Плюсы

низкая цена.

Минусы

не очень долгий срок службы;
вязнет в древесине.

~~Цепь Rancher P-9-1,3-52~~

2. Цепь (3/8 — 44 — 1,3 мм) 91VS DDE 249-303 (в кольце)

Цепь из легированной стали. Подходит для бытовых бензопил с двигателем объемом до 45 см3 на шине до 45 см.

Цена около 400 рублей.

Цепь 91VS DDE

Характеристики:

шаг: 3/8 дюймов;
количество звеньев: 44;
длина шины: 45 см;
паз: 1.3 мм.

Плюсы

износоустойчивость;
большой срок службы, можно затачивать много раз;
при работе почти не чувствуется отдача.

Минусы

нет.

~~Цепь 91VS DDE~~

1. Цепь для пил (30 см; 3/8″; 1.3 мм; 47 звеньев) Champion A050-VS-47E

Можно ли испытывать удовольствие от пиления древесины? С цепью Чемпион — вполне. Режет быстро и почти без отдачи, вибрации малозаметны. Подойдет для бензопил с длиной шины 30 см.

Цена около 450 рублей.

Champion A050-VS-47E

Характеристики:

шаг: 3/8 дюйма;
количество звеньев: 47;
длина шины: 30 см;
производитель: Россия.

Плюсы

низкая вибрация;
цена.

Минусы

может застревать в древесине.

~~Цепь Champion A050-VS-47E~~

Последовательность звеньев – что учесть?

В стандартной цепи должно присутствовать 64 звена, при этом количество режущих зубьев составляет порядка 50%, то есть 32 элемента. Однако на рынке можно встретить и так называемую оснастку с пропусками или полупропусками. В таких изделиях конструкция обедняется за счет исключения отдельных соединительных или режущих элементов, причем сами звенья цепи бензопилы сохраняются. Насколько оправдано может быть применение такой режущей гарнитуры? С точки зрения производительности, этот вариант нежелателен, а иногда опасен из-за повышения травматизма. Снижается и рабочий ресурс пильной шины, а с ней и конструкционная стойкость самого агрегата. Но, цепи с пропусками стоят на 20-30% дешевле и к тому же в решении несложных задач распила их пониженная производительность не будет иметь большого значения.

Правила использования

Левая колонка содержит перечень самых популярных моделей цепных пил. Во всех остальных колонках указаны размеры шин и другие рабочие параметры пильной гарнитуры. Благодаря такой компоновке данных, любой начинающий вальщик может за несколько минут найти элемент, который подойдет для его инструмента.

Шина обеспечивает натяжку цепи бензопилы, а также осуществляет перемещение цепи с помощью установленных звездочек.

Типоразмеры стандартных шин:

Длина: 300 (мм), 350 (мм), 450 (мм), 530 (мм), 630 (мм), 750 (мм), 900 (мм), 1050 (мм).
Толщина ведущего звена: 1.1 (мм), 1.3 (мм), 1.5 (мм), 1.6 (мм), 2 (мм).
Шаг цепи: 6.35 (мм), 8.25 (мм), 9.52 (мм), 10.26 (мм).
Количество звеньев: 52, 56, 64, 68, 72.

Способы маркировки шин для бензопил:

Основными символами маркировки шин для бензопил являются цифры, обозначающие длину шины (см), шаг цепи (1/4, 3/4, 3/8, 0.325, 0.404), и количество звеньев.

Для примера шина 40х3/8х56, где 40 – длина шины (400 (мм)), 3/8 – шаг цепи (9.52 (мм)) и 56 – количество зубьев.

Важно: условно бензопилы можно поделить на 3 класса по длине шины: Бытовые – 350-400 (мм), фермерские – 380-350 (мм) и профессиональные – 450 (мм) и больше. Пильная гарнитура состоит из шины (является направляющей) и цепи. Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины

При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях

Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины. При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях

Пильная гарнитура состоит из шины (является направляющей) и цепи. Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины. При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях.
