Приспособление на дрель для затачивания сверл

Правила заточки свёрл

Во-первых, для проведения этого процесса потребуется или специальное оборудование, или специальные приспособления в виде насадок к дрелям или перфораторам. К первой группе относится заточной станок, на который насажен точильный камень. У рачительного хозяина такой станок небольших размеров в гараже или сарае всегда найдётся.

Сразу надо оговориться, что технология заточки зависит от типа сверла. Оно может быть коническим, винтовым, цилиндрически или одно- или двухплоскостным. Но необходимо понимать, что затачивать надо в любом случае только задние грани инструмента. При этом каждая грань должна быть одинаково заточена. Понятно, что вручную это сделать практически невозможно. Но небольших размеров сверла мастера точат именно вручную, для чего необходим определённый опыт в проведении этого типа работ.

Сверло винтовое по металлу Источник besplatka.ua

Есть некоторые отличия заточки свёрл разного типа. К примеру, одноплоскостное сверло отличается от других тем, что у него задняя стенка пера имеет всего одну плоскость. А угол наклона этой плоскости варьируется в диапазоне 28-30°. Именно эту плоскость и надо заточить

Здесь важно сверло подносить к вращающемуся точильному камню параллельно этой задней плоскости. При этом инструмент вращать нельзя, даже небольшое отклонение приведёт к неправильно проведённой операции

Точно также затачиваются и двухплоскостные сверла. Только точить придётся две плоскости по отдельности. Здесь те же требования.

Что касается конических моделей, то главная задача – не нарушить конусность конструкции затачиваемой кромки. Поэтому инструмент подносят к вращающемуся точильному камню, прижимают сверло и делают им колебательные движения по конусу

Здесь важно не отрывать оснастку от камня. То есть процесс проводиться в одно касание

И ещё одно пожелание – строго придерживаться формы кромки. Понятно, что это не всегда возможно, особенно, если сверло диаметром до 10 мм. Но для этой разновидности можно только выдержать задний угол. И этого бывает достаточно. Что касается свёрл большого диаметра, то специалисты рекомендуют кроме заточки кромок по плоскостям и с точным выдерживанием угла, проточить переднюю плоскость, тем самым улучшив конструкцию. Такие сверла более эффективны при сверлении.

Заточку надо проводить в одно касание Источник novate.ru

Для чего необходима подточка передней плоскости. Все дело в том, что, уменьшая угол наклона передней плоскости, увеличивается угол режущей кромки. А это увеличение стойкости инструмента к выкрашиванию металла с плоскости режущей кромки. К тому же надо добавить, что длина поперечной кромки резко уменьшается. То есть получается так, что кромка поперечины не режет, а скоблит металлическую заготовку. А точнее центральную часть высверливаемого места.

После заточки сверла также рекомендуется провести доводку. То есть убираются зазубрины, оставленные точильным камнем. Это обязательная процедура в заводских условиях. Именно это позволяет увеличить износостойкость инструмента. Если в домашних условиях есть возможность провести доводку, то её надо провести обязательно.

Обычно для доводки используют другие камни:

• из карбида кремния, он зелёного цвета, марка 63С, при этом лучше использовать круг зернистостью 5-6 и твёрдостью – М3-СМ1;
• из эльбора, здесь требуется зернистость 6-8.

Обратите внимание, что эти камни должны быть изготовлены на бакелитовой связке. Камень для заточки сверла Источник i.ytimg.com

Камень для заточки сверла Источник i.ytimg.com

Нюансы в работе

Главная проблема во время работы с дрелью — правильное расположение инструмента относительно обрабатываемой поверхности. Если не выдерживать четкий горизонт при работе с кругом диаметром 150 мм, то на поверхности будут появляться следы в виде радиусных царапин. Для исключения этих негативных последствий надо потренироваться на какой-нибудь черновой поверхности или использовать специальные приспособления.

Выделяют два основных вида шлифовки при помощи дрели.

1. Инструмент работник держит в руках — негативные последствия мы указывали выше, к положительным качествам можно отнести использование его в труднодоступных местах и при обработке деталей сложной геометрии.
2. Инструмент жестко закреплен на столе — этот метод хорош тем, что качество шлифования становится высоким. Недостаток в малой мобильности дрели.

Во время работы инструмент нагревается, поэтому необходимо делать перерывы, чтобы дать остыть разогретым деталям. В обязательном порядке надо использовать средства защиты: очки, перчатки, респиратор. Пренебрегая этим, вы подвергаете себя опасности получения травмы, а пыль не способствует нормальной работе дыхательного аппарата человека.

Стоимость и области применения

Цена, по которой сегодня продаётся насадка на дрель для заточки свёрл, на простые модели составляет порядка 600–650 рублей. Понятно, что приспособление доступно практически каждому. При выборе следует помнить о совместимости устройства с дрелью, желательно сначала измерить соответствующий посадочный диаметр. Нелишним будет также проверить, какой угол заточки сверла может обеспечить насадка. Довольно часто в комплекте поставки есть дополнительный точильный камень — при возможности выбора предпочтите именно такой вариант. Если при работе можно произвести фиксацию дрели на столе или верстаке, то этим следует воспользоваться.

Следует также помнить, что это не станок, и нагружать конструкцию больше её возможностей не стоит. Однако при регулярном использовании дрели, когда часто появляется необходимость «поправить» сверло, приобрести подобное устройство будет не лишним. Конечно, свёрла недороги, их можно просто заменить новыми, но такой подход не всегда оправдан. Применение специальной насадки поможет повысить эффективность дрели, сделав её более универсальной. Поскольку кромки сверла можно исправить в процессе работы, это увеличивает производительность и автономность действий мастера. Понятно, что дрель с надетым на неё приспособлением не станет полноценной заменой заточного станка, однако она для этого и не предназначена. Для бытовых нужд и при отсутствии профессионального оборудования насадка находит применение и выполняет свои задачи.

Кислородный шланг. Цена за метр

Тепловизоры для обследования зданий и сооружений

Стоимость и области применения насадок

Цена, по которой сегодня можно купить такую насадку на дрель для заточки на простые модели колеблется в районе 600–650 рублей. Учитывая это, приспособление может купить практически каждый, кто имеет в наличии дрель. При его выборе нужно учитывать и то, как устройство будет совместимо с дрелью, поэтому обязательно нужно сначала измерить соответствующий посадочный диаметр.

Также нужно уточнить и то, какой угол заточки сверла дает именно эта насадка. К тому же к каждой модели дрели может подойти определённый вид насадки. Нужно смотреть и на диаметр специальной трубки- переходника и на диаметр муфты.

Пример недорогой насадки для заточки сверл

Очень часто в комплекте поставки есть дополнительный точильный камень.Это очень даже удобно и, конечно, рекомендуется при возможности выбора  выбирать именно такой вариант.

 Очень хорошо, когда при работе можно зафиксировать специальным приспособлением дрель на столе или верстаке, это также действительно большой плюс и им нужно воспользоваться, чтобы не изготавливать такую фиксацию самому. Конечно, из приспособлений нужно также выбирать хорошие и качественные.

Если выбрать за 300 рублей дешевый Китай. тогда приспособления хватит на 3-4 заточки. Тогда в интернете появится очередной негативный отзыв. Понятно, каждому хочется, чтобы и не дорого, как например, BOSH, и “ сердито”, тогда нужно присмотреться к средним моделям. Но, судя по отзывам, BOSH является наиболее оптимальным вариантом. Стоимость же верстака, конечно, весьма ощутима, примерно 25000 руб. Конечно, он используется не только для заточки свёрл, но всё же.

насадка на дрель для заточки сверл

Конечно, насадка это далеко не станок. Её не стоит нагружать больше того предела, который она сможет выдержать. Однако, если приходится часто производить сверлильные работы и частая заточка сверла необходима, это устройство хорошее подспорье для работы и отнюдь не лишнее. Для дома и при том, что стационарное оборудование не так уж часто встречается, да и на стройку такой станок доставить гораздо сложнее, чем насадку на дрель, которая достаточно эффективно выполняет свои задачи.

Конечно, свёрла недороги, можно просто купить новое, но иногда это совсем не оправдано. Работая, не всегда можно рассчитать необходимое количество новых свёрл. Иногда из-за одного сверла простой совсем некстати Вот и советуют мастера приобрести такую насадку. Исправить кромку сверла занимает считанные минуты и производительность работы от этого только выигрывает.

Альтернативные приспособления для заточки сверл.

Конечно, есть и другие приспособления для заточки свёрл, как на фото, но они требуют больших навыков и менее распространены. О них и меньше отзывов в интернете.

Аксессуары для дрели

Как уже отмечалось, дрель как таковая — это хорошо, а если её закрепить жёстко, то качество работ и комфорт производства улучшатся многократно. Виды аксессуаров:

• Стойка (штатив) для дрели.
• Направляющая стойка.
• Станок для крепления дрели (с тисками).
• Шарнирный держатель. Он, в частности, широко применяется в мастерских, гаражах, дома. Например, такой держатель к дрели KWB, имеющей шейку в 43 мм (что представляет собой европейский стандарт), предназначен для того, чтобы фиксация была очень надёжной и жёсткой. Это позволяет использовать электроинструмент для самых разных работ. Таким образом, дрель можно фиксировать в горизонтальной и вертикальной плоскости.

В заключение стоит отметить следующее. Покупать профессиональную заточку для того, чтобы время от времени точить свёрла, не очень рациональное решение, учитывая немалую стоимость этого инструмента. Точилка свёрл на дрель куда дешевле, и если ей пользоваться правильно, не доводя сверло до очень тупого состояния, то она прослужит достаточно долго. Кроме того, в комплект входит и запасной точильный круг. Просто свёрла нужно чаще подправлять, поддерживая их всегда в «боевом» состоянии, и тогда работа по сверлению отверстий и заточке свёрл не станет для вас обременительной, а точилки хватит надолго.

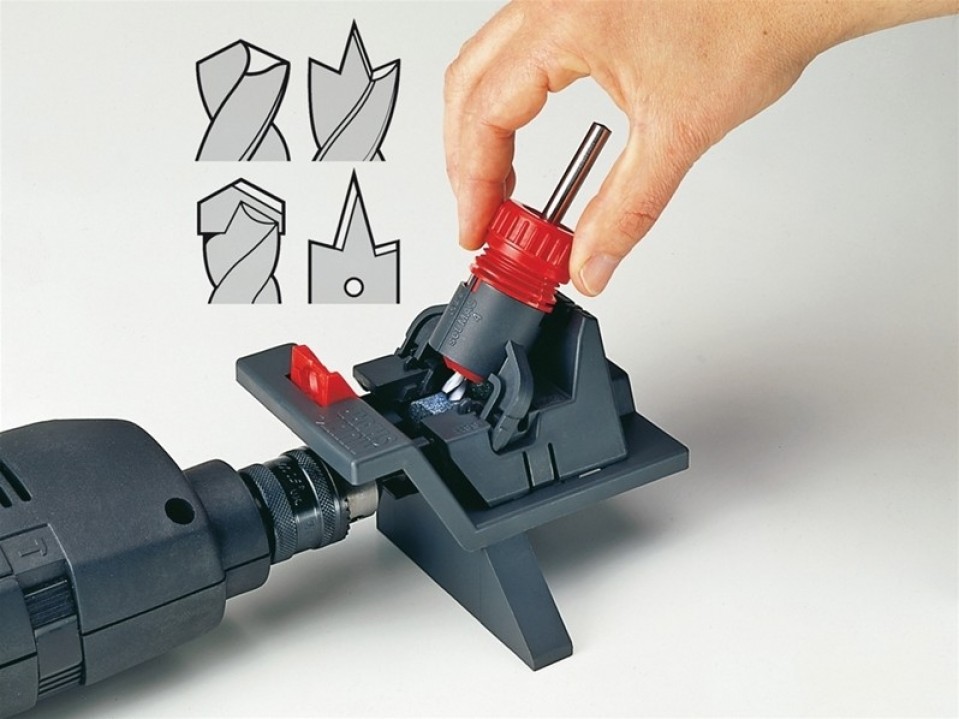

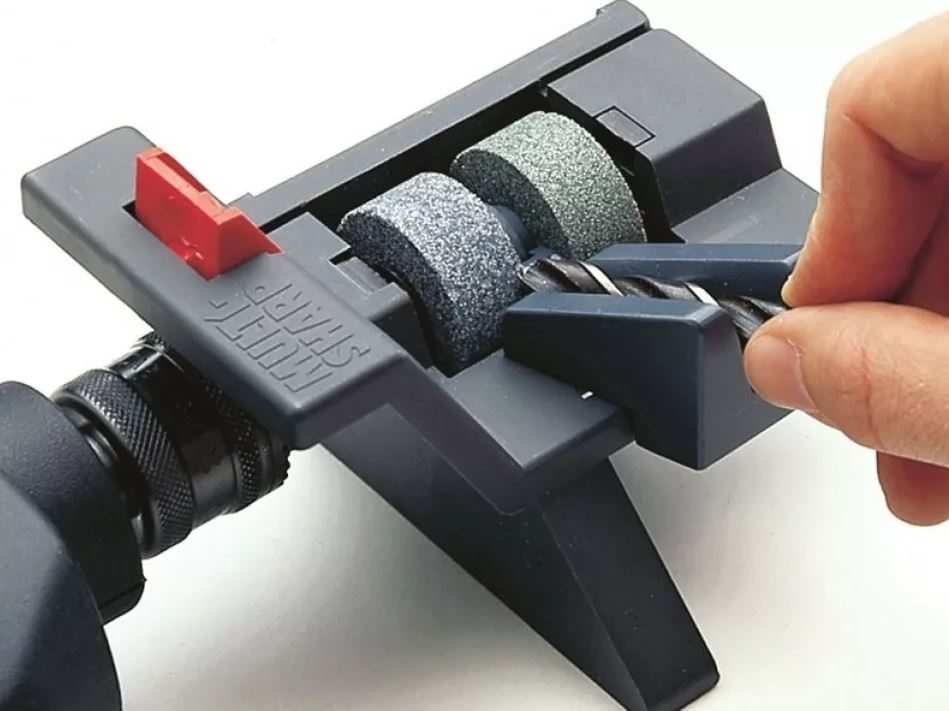

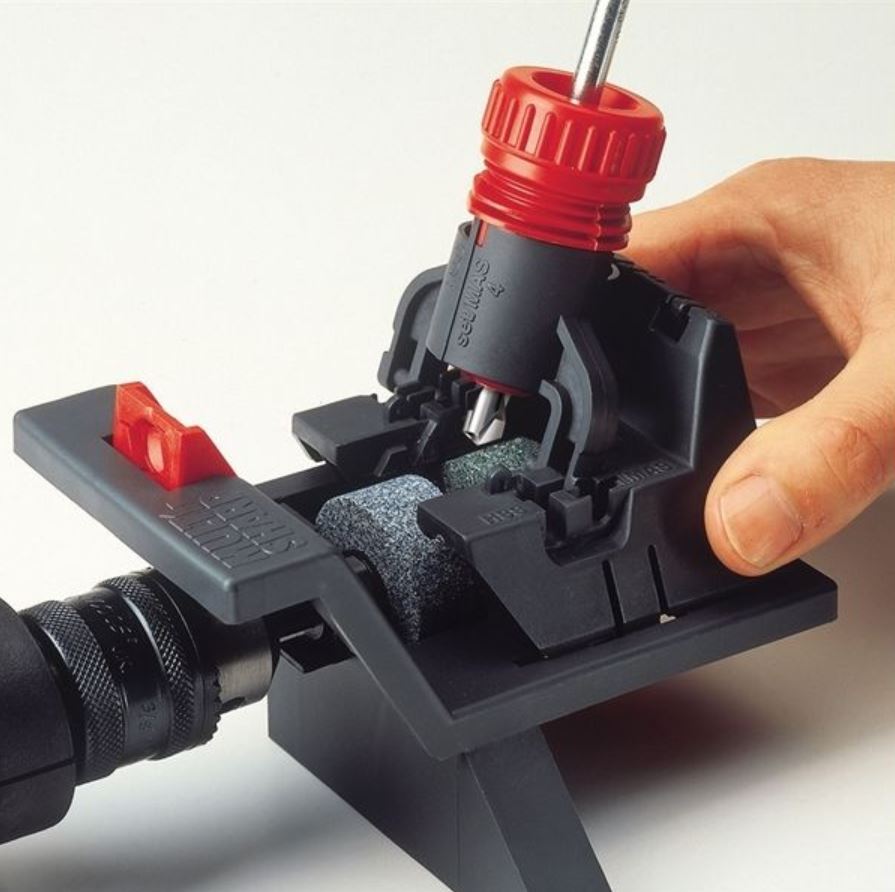

Настольные насадки для заточки сверл

Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления

Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом

Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели

В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.

Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.

В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.

Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.

Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.

Можно производить восстановление фрез, отверток и стамесок.

Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.

Преимущества и недостатки

Использование дополнительных приспособлений для сверлильного инструмента имеет как своих сторонников, так и противников. Тем не менее стоит подробнее рассмотреть достоинства и недостатки, чтобы объективно оценить полезность. Итак, плюсы использования таких девайсов.

• Экономия на покупке оборудования. Вполне логично, что купить насадку или даже целую конструкцию выйдет намного дешевле, чем новый технический аппарат. Например, недорогой набор фрез будет стоить от 1 500 рублей до 2 200 рублей, а фрезеровальный аппарат – от 3 500 рублей и дороже.
• Экономия пространства. Для хранения подобных девайсов потребуется намного меньше места в гараже, чем для новых громоздких инструментов.
• Большой выбор приспособлений. Можно найти не только классические приспособления для сверления. Чудо-насадки превратят дрель и в токарный станок, и в резак по металлу, и в строительный аппарат для вкручивания свай – вариантов может быть великое множество.

Конечно, этот список далеко не полный. Каждый человек может найти дополнительные преимущества, значимые именно для него. К минусам относится в первую очередь ограниченная функциональность. Очевидно, что насадка не может сравниться по качеству исполнения с полноценным станком. Также необходимо перед покупкой проверять, подходит ли этот девайс к вашему сверлильному инструменту. В наш век, когда производителей бесконечное множество, крайне легко ошибиться с выбором и купить абсолютно неподходящую вещь.

Преимущества и недостатки

Основные недостатки:

• Недолговечность, которая вполне объяснима, особенно если точить основательно затупившиеся кромки. Предпочтительно применять ее для выправления слегка подсевших сверл. • Слабая фиксация на самой дрели • Невозможность изменить параметры самой насадки – угол заточки не меняется (самостоятельное изменение расположения точильного камня — довольно непростой процесс) • Муфта не всегда подходит к патрону, в этом случае при вращении он соприкасается с ее внутренней поверхностью. По возможности перед покупкой следует примерить насадку на дрель того же класса, что и имеющаяся • Придется сразу покупать кронштейн для фиксации дрели. В противном случае точить будет некомфортно – держать дрель и поворачивать сверла неудобно

Несмотря на эти недочеты и неудобства, возникающие при применении насадки, это довольно популярное дополнение к набору инструментов домашних умельцев. Особенно если учесть, что научиться затачивать сверла можно просто с первой попытки, а походы в магазин за ними станут намного реже.

Достоинства и недостатки

Оценивая эффективность приспособлений, помните, что для интенсивного использования оно не предназначено. Без предъявления завышенных требований и использования приспособлений по прямому назначению нареканий быть не должно. Стоимость насадок невысока. Поскольку конструкция проста, обращаться с ними получится научиться за довольно короткое время, даже если опыта нет совсем.

Недостатки приспособления следующие:

• Насадка для заточки сверл предназначена больше для правки «подсевших» кромок. Если использовать ее для полноценной заточки сильно затупившихся изделий, наждачного круга ненадолго хватит.
• Большинство моделей имеют не особо надежную фиксацию на патроне.
• Угол, под которым затачивается сверло, заложен в конструкции приспособления, и данный параметр изменить практически невозможно.
• При покупке насадки не всегда можно примерить ее к патрону конкретной модели дрели. В связи с этим вращающийся патрон часто задевает внутреннюю поверхность переходной муфты.

Если не используется самодельный кронштейн, с помощью которого дрель во время работы фиксируется в комплекте с насадкой, пользоваться приспособлением не особо удобно: одновременно приходится удерживать дрель рукой, включать ее и выключать, а второй рукой производить манипуляции со сверлом, направляя инструмент в отверстия, которые есть в крышке устройства.

Многообразие заточек

Например, модель Sparta 912305 совместима с диаметром 43 мм, предназначенная для спиральных сверл (по металлу d 3,5 – 10 мм.). Корпус имеет порядка 15 выемок для различных размеров в диаметре. А специальная форма камня позволяет точить под углом 118°. В комплекте идет запасной камень. Такая заточка обойдется от 600 рублей и выше.

Большим спросом пользуются оригинальные заточки фирмы Bosch. О них только хорошие отзывы. Аккуратнее с китайскими аналогами. Они могут подвести в самый ответственный момент.

Настоящие мастера советуют заранее определиться с теми работами, которые вы часто делаете по дому. А также оценить весь арсенал и характеристики уже имеющихся инструментов и дополнений к ним. Только после этого можно приступить к поискам подходящих насадок.

С полным набором насадок и приспособлений дрель превратится в идеальный многофункциональный инструмент, которым сможет пользоваться любой мастер независимо от его квалификации.

Настольные насадки для заточки сверл

Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления

Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом

Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели

В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.

Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.

В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.

Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.

Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.

Можно производить восстановление фрез, отверток и стамесок.

Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.

Виды материала изготовления насадок

Диски для шлифования выбирают по материалу, из которого он изготовлен.

1. Наждачное полотно — у него большой диапазон зернистости и жесткости.
2. Мягкие материалы, к которым относится виниловая насадка на дрель, прекрасно удаляют с металлических поверхностей следы воздействия коррозии, а также старую грунтовку и шпатлевку. В процессе работы металл не нагревается, деликатная обработка повышает эффективность шлифования.
3. Шлифовальные камни. Основное применение — для исправления сложных дефектов при проведении строительных работ, с ними легко обрабатывать металлоконструкции и бетонные поверхности.

Большое разнообразие материалов и конфигураций насадок позволяет применять дрель для шлифовки любых поверхностей. Например, насадка на дрель для полировки автомобиля доведет до блеска окрашенную поверхность, а мелкие насадки, используемые в ювелирном производстве, зачистят самые труднодоступные места изделий.

Приспособление для болгарки: плюсы и минусы разных вариантов

В качестве электроинструмента, который успешно приспосабливают для выполнения заточки сверл, является болгарка. Возможностей применения масса. Можно выделить два основных способа:

• держатель сверла представляет собой отдельную конструкцию;
• направляющие и крепление фиксируются непосредственно к болгарке.

Приспособление на болгарке имеет как достоинства, так и недостатки. Что касается первого варианта, то следует отметить большое количество подобных приспособлений для заточки сверл своими руками. Видео в интернете, содержащие инструкции, подробно и доступно демонстрируют процесс их изготовления.

Второй способ относится к менее распространенным. Именно поэтому о нем стоит рассказать немного подробнее. Приспособление фиксируется к кожуху электроинструмента. Направляющая выполнена из металлического уголка, положение задней кромки фиксируется вручную. Прибор в целом компактный, состоящий из вполне доступных комплектующих.

Как и многие самодельные устройства, данное приспособление тоже подверглось серьезной критике. Отмечается трудоемкий способ изготовления. Высказываются опасения, что без отсутствия регулировки числа оборотов сверло будет перегреваться в ходе обработки. Наиболее острые замечания касаются разрушающего воздействия выполнения заточки на боковые части круга. Повреждение армирующего слоя может привести к рассыпанию диска на отдельные кусочки.

Другие виды заточек

Любые металлические инструменты и аксессуары должны быть, что называется, в «полной боевой готовности». Впрочем, помимо свёрл по металлу, существуют ещё и свёрла по дереву, и точить их тоже может далеко не каждый. Что же ещё наиболее часто нуждается в заточке?

Насадка на дрель для заточки ножей

Тупые ножи раздражают каждого: от домохозяйки до хозяина дома. Тупым ножом проще порезаться, чем работать. И, как и свёрла, ножи дано точить не каждому. Существуют всевозможные насадки на дрель или шуруповёрт, с помощью которых можно точить как ножи, так и ножницы. Эти насадки применимы для электроинструментов с кулачковыми патронами.

Что можно точить этими устройствами:

• Ножи.
• Ножницы.
• Стамески.
• Шила.
• Отвёртки.
• Стамески.
• Зубила и т. д.

Ножи и ножницы должны быть с гладкими лезвиями. Кроме того, эти устройства можно использовать как небольшой наждак или мобильный шлифовальный инструмент. Желательно использовать для шуруповёрта или дрели специальную стойку (штатив) — так будет работать куда удобнее. При отсутствии такового можно использовать обычные слесарные тисы. Параметры:

• Наждачные круги — 2 шт.
• Диаметр кругов — 49 мм.
• Толщина кругов — 7 мм.
• Оптимальные обороты — 1500.
• Приводной вал, диаметр — 6 мм.

Многофункциональные точилки

Да, таковые имеются, но стоят они гораздо дороже, чем вышеуказанные точилки. Многофункциональные же точат:

• Ножи.
• Ножи рубаночные.
• Ножницы.
• Шампуры шашлычные.
• Зубила.
• Стамески и т. д.

Готовые приспособления для заточки сверл

Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам. Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.

Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).

Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):

• 88º — твердые и тонколистовые материалы;
• 68º — тонкие сверла для больших объемов работ;
• 59º — универсальное применение;
• 49º — пластик, дерево, свинец, медь, легкие сплавы;
• 41º — зенковка.

Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.

Заточные приспособления с набором фиксированных отверстий под определенные диаметры сверл внешне несколько отличаются друг от друга, но в принципе устроены одинаково. Угол заточки у них обеспечивается наклоном боковой поверхности небольшого чашечного диска, а подача сверла производится путем легкого нажатия на торец хвостовика. Конструктивно такие приспособления представляют собой насадку на дрель, внешне очень похожи и стоят порядка 700 руб. (Sparta, KWB и прочие). Выделяется из этого ряда приспособление для заточки BOSCH S41. При том же самом конструктивном решении его цена составляет порядка 4700 руб. На фото ниже: насадка Sparta 912395.

Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).

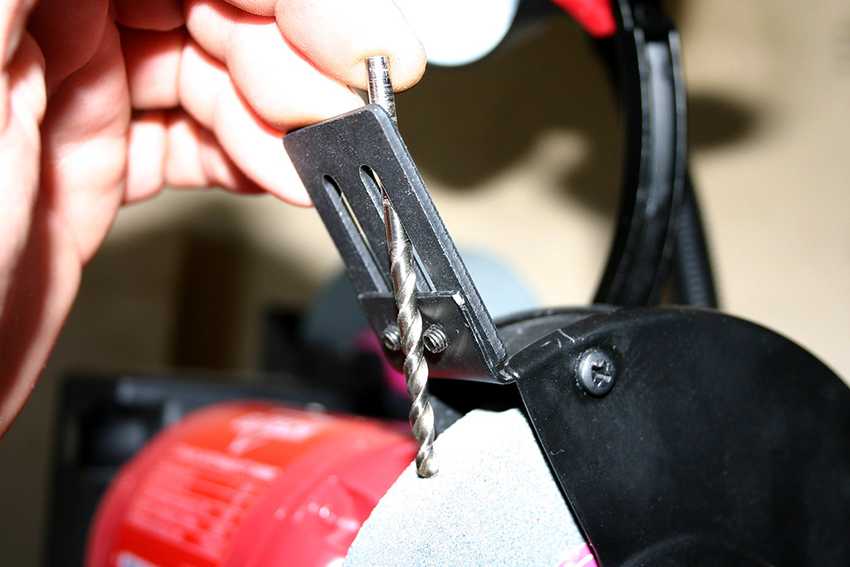

Советы по изготовлению приспособлений для заточки сверл своими руками

Стоит отметить, что сверла, применяемые для работы по дереву, пластику, гипсокартону и другим материалам, имеющим относительно небольшую плотность (исключение составляют твердые породы деревьев: дуб, граб, белая акация и т. д.), в заточке нуждаются редко. Совсем иначе ведет себя подобный инструмент по металлу. Здесь восстановление режущей кромки может требоваться часто, в зависимости от интенсивности работ и особенностей обрабатываемого материала.

Как это ни странно, но чаще именно профессионалы предпочитают применять собственные приспособления.

Заточка сверла по металлу своими руками требует определенных профессиональных навыков:

• развитого глазомера;
• знания особенностей электротехнических устройств;
• понимания специфики металлообработки конкретных изделий.

Ручная обработка неэффективна даже при высоком уровне профессионализма уже по причине того, что занимает много времени. Самодельное устройство должно быть механизированным. Для его изготовления необходимо произвести определенные расчеты, подобрать электродвигатель и дополнительно изготовить соответствующие техническим требованиям другие элементы конструкции.

Изготавливая устройства своими руками можно создать именно то, что необходимо в работе.

Чтобы в итоге получить устройство с желаемым функционалом, предварительно стоит выполнить чертеж. Приспособлений для заточки сверл на сегодняшний день существует довольно много. Если возникают трудности в плане проектирования, можно обратиться к интернету, где предложено немало схем самодельных точильных установок.

На заметку! Чертеж будущего точильного устройства должен содержать размеры всех элементов конструкции, включая крепежные приспособления.
