Что необходимо для фрезера
Инструмент используют для выполнения разных операций: торцевания, вырезки пазов и отверстий, в т.ч. в криволинейных поверхностях.
Параллельный упор для выполнения резов
Ввиду частого применения этим изделием комплектуют все ручные фрезеры. Оно позволяет вести инструмент вдоль базовой поверхности, в роли которой чаще всего выступают:
- край стола;
- боковая грань заготовки;
- направляющая рейка.
Упор состоит из следующих частей:
- Металлических стержней. Вставляются в специальные отверстия на фрезере.
- Стопорного винта. Зажимает стержни в отверстиях.
- Винта точной регулировки. С его помощью выставляют расстояние между режущей кромкой инструмента и базовой поверхностью.
- Опорных накладок. Это главная часть упора: при выполнении операции она скользит вдоль базовой поверхности.
Параллельный упор позволяет вести инструмент вдоль базовой поверхности.
Для выполнения криволинейных резов между базовой поверхностью и упором кладут брусок с округлой или угловой выемкой на одной стороне. Его ориентируют так, чтобы прямой край был прижат к опорным накладкам
Данный метод не предусматривает прочной фиксации инструмента, поэтому действуйте им с осторожностью
Направляющие шины

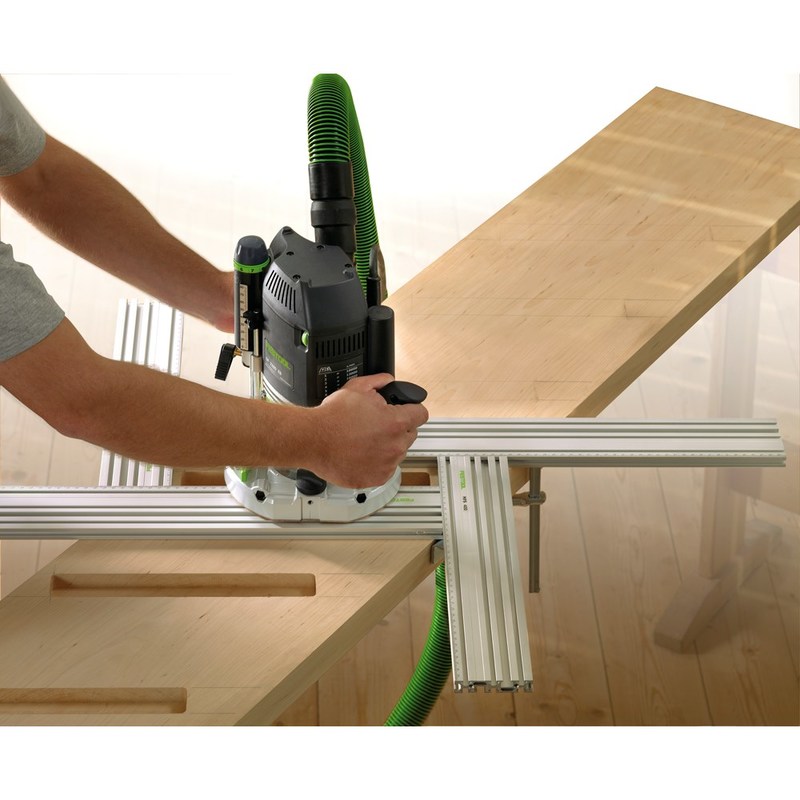

Такую оснастку применяют в ситуациях, когда инструмент нужно перемещать прямолинейно под углом к кромке заготовки. Направляющая может быть оснащена дополнительными конструктивными элементами:
- Разметкой и фиксаторами. Их используют для фрезеровки нескольких отверстий с равным шагом.
- Адаптером (башмаком). Перед выполнением операции фрезер прикручивают к этой детали; она заделана в направляющую так, что может скользить вдоль нее.
- Зажимами для крепления к верстаку или заготовке. За их отсутствием применяют струбцины.
Копировальные кольца и шаблоны
Копировальное кольцо представляет собой втулку, которую ввинчивают в подошву фрезера или прикручивают к ней так, чтобы режущий инструмент находился внутри. Это приспособление применяют совместно с шаблонами. Гильзу ведут вдоль кромки лекала, вследствие чего фреза повторяет его очертания.
Копировальные кольца – втулки, которые ввинчивают в подошву фрезера.
Чем ближе диаметры режущего инструмента и кольца друг к другу, тем точнее паз повторяет форму шаблона. Но гильза не должна касаться фрезы. Если их диаметры сильно отличаются, лекало вырезают с поправкой на эту разницу.
Шаблон крепят к заготовке струбцинами или двусторонним скотчем.
Циркуль
Данное устройство предназначено для вырезания паза по кругу или эллипсу. В самом простом исполнении представляет собой узкую пластину со сквозным каналом посредине. В него продет штифт с фиксирующим винтом.
Одним концом пластину крепят к фрезеру. Далее на нужном расстоянии фиксируют штифт и вставляют его в отверстие, выступающее центром будущего круга.
Более удобна в эксплуатации конструкция с 2 «ножками», напоминающая школьный циркуль.
Если радиус окружности, вдоль которой нужно вырезать паз, меньше половины ширины фрезера, используют другое изделие. Его прикручивают к подошве инструмента винтами.
Циркуль предназначен для вырезания паза по кругу.
Для фрезерования вдоль эллипсовидной или овальной траектории используют механизм с такими компонентами:
- Крепежным винтом или присоской для фиксации на заготовке.
- Двумя пересекающимися направляющими с башмаками.
- «Ножками».
- Кронштейном для крепления фрезера.
Насадки и шипорезные приспособления
Фрезер позволяет быстро выполнить конструктивные элементы для соединения шип-паз. Для этого тоже используют специальные приспособления. Среди них наиболее практичны универсальные – способные выполнять паз с профилем «ласточкин хвост», прямой, Т-образный и т.д. У них имеется копировальное кольцо и шаблон, в котором оно двигается.
Для быстрого и качественного фрезерования пазов
Существуют насадки, позволяющие вырезать фрезером пазы на узких гранях, например под дверные петли или элементы замка. Изделие состоит из пластины (ее прикручивают к инструменту) и 2 направляющих стержней, между которыми помещают заготовку. При необходимости вырезать паз со смещением от срединной линии на соответствующий штырь надевают втулку нужного диаметра.
Существуют насадки для быстрого и качественного фрезерования пазов.
При отсутствии насадки по обе стороны от заготовки крепят бруски, так чтобы грани всех 3 элементов лежали в одной плоскости. В результате узкая поверхность превратится в широкую, что позволит вырезать паз с помощью параллельного упора.
Разновидности лезвий фрез
От формы профиля режущей кромки (лезвий) фрезы зависит, какая выборка получится в итоге. Различают несколько основных типов.
Пазовые
Назначение соответствует названию – оснастка для выборки пазов. В свою очередь, есть разновидности пазовых фрез.
Концевая пазовая
«Концевая» означает, что выборка производится не только боковой, но и конечной частью (нижним торцом) или только конечной частью. Пример на изображении ниже:
Такие фрезы могут быть разного диаметра. Есть варианты с расположенным вверху подшипником для выборки паза (фальца или четверти) сбоку заготовки.
Пазовая конструкционная с боковой режущей кромкой
Такую фрезу можно использовать по-разному. Так, как изображено выше, по полному профилю, или для выборки простого прямого паза сбоку заготовки на нужную глубину, выставленную с помощью параллельного упора.
Галтельные пазовые фрезы делают паз с полукруглой выборкой
Это основная фреза для нанесения декоративных орнаментов, поверхностной резьбы по дереву. С её помощью можно наносить рисунки и узоры как по намеченным линиям, так и с помощью циркуля или лекал.
Также рекомендуем почитать интересную статью про художественную резьбу лобзиком.
Кромочные
Предназначены для обработки боковых кромок. Главное их отличие – наличие шарикоподшипника внизу хвостовика. Это делает работу простой и удобной. Подшипник не дает фрезе заглубиться внутрь и испортить заготовку, крутится по поверхности заготовки, отчего инструмент передвигается легко и плавно.
Кромки обрабатывают самыми разными профилями. Поэтому к фрезам этого типа могут относиться пазовые, фигирейные (профильные), шиповые, фальцевые для отбора четвертей и другие фрезы с подшипниками.
Комбинированные
Комбинированными называются фрезы для соединения «сложный паз/шип». Особенность такого соединения в том, что на соединяемых кромках одна и та же выборка, а не паз и шип, как на вагонке. Посмотреть, как выглядят такие фрезы и соединения, можно на следующем видео:
Также хорошо иллюстрирует возможности такой оснастки это изображение:
Если для соединения паз/шип (по типу вагонки или шпунтованной половой рейки) требуется проход двумя разными профилями (паз и шип), то комбинированная фреза делает совместимое соединение с двух сторон.
Фигирейные
Это крупные фрезы с разным сложным профилем, сочетанием широких полукругов, скругленных пазов и т.д. Результат их работы можно увидеть на филенчатых дверях (ими отбирают филенку) и фигурных плинтусах.
Конечно, погонаж большой протяженности (те же плинтуса), делаются не ручными фрезерами, а мощными фрезеровальными станками. Но небольшие объемы работ – несколько дверей, 10-30 п.м. плинтуса можно сделать и с помощью ручного фрезера мощностью не менее 1,5 кВт. Для прогонки погонажа ручной фрезер иногда закрепляют в столе в перевернутом состоянии (фрезой вверх).
Пример классической фигирейной фрезы именно для ручного фрезера на изображении:
На следующем изображении – более сложная двойная (двустворчатая) фигирейная фреза.
Другие виды
Особая разновидность фрез – сверла Форстнера. По конструкции это фрезы. Но поскольку они выполняют функцию сверла, то есть делают круглые отверстия, их называют как фрезами, так и сверлами. Их функциональное отличие от классических спиральных сверел с конусным наконечником в следующем – они образуют ровное, а не конусное дно не сквозного отверстия
Часто это важно. Например, при посадке круглых элементов мебельного крепления, петель и т.д
На изображении – сверло Форстнера:
Сверла Форстнера выпускаются в большом диапазоне диаметров, от 10 мм до 56 мм, иногда и более, как по отдельности, так и в наборах. Режущий элемент состоит из трех основных частей:
- Подрезные боковые резцы. За счет них края отверстий не рвутся, отверстие сверлится чисто.
- Нижние резцы строго перпендикулярны оси вращения. Потому дно отверстия получается ровным.
- Третий элемент, центрующий пик посередине позволяет точно сориентировать сверло по отметке, при заходе в заготовку оно не прыгает и не смещается.
Твердосплавные резцы с карбидом вольфрама или других металлов позволяют применять такую оснастку и для сверления ДСП, МДФ и прочих материалов с твердыми клеящими смолами, что важно при изготовлении корпусной мебели из таких материалов. К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам
Как правило, для таких фрез используются ножи из более твердых сплавов
К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам. Как правило, для таких фрез используются ножи из более твердых сплавов.
Параллельный упор
Параллельный упор – это приспособление для ручного фрезера, которое часто идет вместе со станком. С его помощью у рабочего инструмента появляется возможность передвигаться параллельно заданному направлению для совершения требуемых резов. Базовой плоскостью выступает стол или боковая поверхность детали. При необходимости такая конструкция изготавливается из дерева своими руками. Предварительно готовятся чертежи.
Порядок работы следующий:
- Подбираются 2 металлические штанги.
- Из обработанной доски вырезается основание.
- Выпиливаются 2 планки: верхняя и нижняя. В них делается по 2 полукруглые выборки для штанг.
- Сверлится сквозное отверстие в основании и 2 планках. Туда вставляется болт, который затягивается маховиком.
- Изготавливается вертикальная деталь, которая будет являться упором. К ней на шурупы прикручивается основание.
Если в качестве переднего упора использовать брус с вырезом, то появляется возможность в обработке криволинейных поверхностей.
Шаблоны и копировальная втулка
Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.
Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.
Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.
В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.
Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.
Классификация агрегатов
Всего существует три категории фрезеров:
- Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
- Бытовые. По функционалу подходят только для домашних мастерских.
- Ручные.
У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:
- Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
- Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
- Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.
- Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
- Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
- Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.
Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:
- Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
- Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.
Небольшие дополнительные приспособления
Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.
Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.
От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.
Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.
Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.
Обработка деревянных деталей
Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.
Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки
При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.
Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.
Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
Как сделать шаблоны своими руками
Лекало представляет собой плоскую деталь. Ее размеры подбирают с поправкой на разницу в радиусах фрезы и копировального кольца.
Готовые чертежи
В интернете выложено множество выкроек под разные задачи и размеры копировальной втулки. Большинство публикаций снабжено формулами, в которые нужно подставить габариты своей заготовки. Остается вычислить размеры шаблона, нарисовать его на миллиметровке и перенести на листовой материал.
Чертеж копировальной втулки.
Примеры чертежей приведены ниже.
Что потребуется
Трафареты изготавливают из таких материалов:
- инструментальной стали (наиболее долговечный вариант);
- дюралюминия;
- пластмассы;
- фанеры;
- оргстекла.
Толщина листа – от 2 до 10 мм.
Нужны инструменты:
- дрель с набором сверл;
- лобзик или ножовка;
- напильник;
- шлифовальный круг.
Для изготовления трафаретов нужна дрель с набором сверл.
Процесс изготовления
Действуйте в таком порядке:
- На листовой заготовке вычертите внешний контур паза.
- Рассчитайте разность диаметров фрезы и втулки и разделите ее на 2.
- От нарисованного контура отступите расстояние, равное полученному в п. 2 числу, и проведите параллельную линию.
- Вырежьте по ней шаблон.
- Обработайте напильником и зашлифуйте кромки изделия.
Криволинейный шаблон вырезают таким способом: сначала высверливают вдоль контура серию небольших отверстий, затем кусачками или иным подходящим инструментом удаляют материал между ними.
Приспособления для обработки тел вращения
Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:
- корпуса;
- передвижной каретки, на которой устанавливается сам инструмент;
- дисков, при помощи которых можно задавать требуемый угол поворота;
- винтов, надежно закрепляющих обрабатываемые детали.
Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.
Устройство оборудования
Профессиональный фрезеровочный станок по дереву разработан по самым современным кинематическим схемам. Он оснащён сложными механическими соединениями и самой современной электроникой. Основными элементами таких устройств являются:
- мощная станина;
- специальный стол, который называется фрезерным;
- суппорт;
- шпиндель, имеющий специальную форму;
- перемещение заготовок вдоль станка производится с помощью специальных салазок;
- панель запуска шпинделя;
- система регулировок управления;
- набор режущего инструмента.
Отдельные производители свой станок фрезерный по дереву 220 В комплектуют дополнительной кареткой. Она превращает фрезеровальный станок в агрегат с расширенными возможностями. На нём реализована возможность производить обработку деталей под любым углом
Станина такого агрегата выполнена из толстого куска стали или чугуна. Благодаря своей массе она придает станку повышенную устойчивость. Она позволяет погасить колебания в процессе работы.
На суппорт крепится специальный вал. Его верхняя часть поднимается над столом через специальное отверстие. Во всех агрегатах предусмотрена возможность регулировки высоты поднятия вала. Сверху установлен вставной шпиндель с режущим инструментом. Промышленный фрезер по дереву — это аппарат, способный выполнять большое количество операций. Этого добиваются благодаря использованию разнообразного режущего инструмента. Основными видами оснастки являются: режущий диск, нож, фрезы различной конфигурации.
Для проведения фрезерования строго по прямой линии применяют специальную направляющую планку. Благодаря специальному узлу крепления её можно перемещать на необходимую длину. Высокая скорость вращения шпинделя существенно улучшает качество обработки.
Современные профессиональные станки оснащаются промышленными мощными пылесосами. Они позволяют создавать комфортные условия во время проведения работ. Благодаря мощной системе всасывания убирается строительная пыль.
Изготовление приспособлений для обработки столбов и балясин
Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.
Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.
Насадки для фрезера по дереву
Конструкция такого приспособления состоит из следующих элементов:
Приспособление по дереву в деталях
- корпуса;
- передвижной фрезерной каретки;
- диска для установки угла поворота;
- фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
- стопорного винта.
Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.
Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.
Инструкция резьбы по дереву фрезером
Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.
Сборка фрезера
Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.
Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.
Читать также: Печь для бани из железа своими руками
После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.
Выбор глубины
Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.
Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.
Несколько рекомендаций
В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.
Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.
Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.
Иногда появляется необходимость изготовить разное количество одинаковых заготовок разной формы, для этого и существует фрезерование по шаблону. Большой сложности в изготовлении различного количества прямоугольных изделий с равными сторонами нет. Допустим необходимо изготовить одинаковые поделки криволинейной формы, значит средством для ускорения работы, станет шаблон. Смотрите наши рекомендации в способе тиражирования изделий своими руками сложных форм.
Видео-уроки по работе c ручным фрезером
Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.
Работа с фрезером. Как сделать паз для доборов и петель фрезером
Watch this video on YouTube
Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.
Ящичные шипы и фрезер Фиолент
Watch this video on YouTube
А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.
Работа ручным фрезером по дереву (Router Joinery)
Watch this video on YouTube
Направляющая шина
Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве. С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.
В качестве характерных черт этого устройства выделяются следующие моменты:
- Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
- Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
- Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
- Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.
Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.
В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.
Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.
Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.
Опорная доска
Заготовки ящиков в моей конструкции крепятся струбцинами к опорной доске. Чтобы она прослужила дольше и не сминалась от струбцин, для её изготовления я использовал террасную доску из лиственницы, которую выровнял на рейсмусе.
Сначала я планировал сделать опору единой доской, но она потребовала бы фиксатора снизу и, кроме того, нижняя кромка повреждалась бы пилой при резке шипов. Если бы я поднял опорную доску выше уровня шипов, то возникла бы проблема сколов на заготовках, особенно из фанеры. Поэтому опорную доску я сделал из двух частей.
4. Нижнюю, более узкую и короткую часть опорной доски жёстко прикрепип к упору основания шипорезки, а верхнюю оставил подвижной. Она перемещается с помощью деревянного блока с гайкой и шпильки по пазу в нижней части опорной доски.
5. В нижней части установил сменную противоскольную накладку из MDF. На подвижной части опорной доски установил боковой упор — строго перпендикулярно как к доске, так и к плите основания. Затем прикрепил на край основания брусок в качестве дополнительного крепления и сделал разрез основания для прохода диска.
6. Для безопасности в передней части, где выходит диск, вклеил защитный брусок. По бокам от этого бруска осталось место, куда будут установлены ручки для удобства перемещения шипорезки по полозьям стола пилы.
7. Для контроля над положением диска установил два указателя. Первый показывает, когда опорная доска установлена в «нулевое» положение, то есть когда диск плотно соприкасается своей плоскостью с боковым упором. Второй помогает считать обороты при вращении шпильки. В качестве второго счётчика использовал деревянный «бочонок», жёстко закреплённый на шпильку, на который нанес риски с шагом в 1/4 оборота.
8. Чтобы обеспечить более быструю работу, я использовал «бутерброд» из двух одинаковых дисков и прокладки между ними. Существуют специальные наборы для установки точной ширины паза, но они дороги, и у меня такого нет. Чтобы получить прокладку нужной толщины, я вырезал дюралевую шайбу толщиной чуть меньше необходимой и доводил до нужных размеров с помощью самоклеящейся алюминиевой ленты. Хочу отметить, что лучше использовать новые одинаковые диски. У меня один был новый, а второй — уже немного пользованный, в результате при резке в основании шипа появляется небольшая ступенька.
9. После множества проб и подгонов я получил «бутерброд» с шириной реза 5,25 мм, что соответствует 3 оборотам шпильки (1,75 мм х 3 = 5,25 мм). Это дало возможность делать шипы шириной 5,25 мм, поворачивая шпильку между резами на 6 полных оборотов. Если нужно было делать более крупные шипы, то количество оборотов пропорционально увеличивал.
10. Шипорезка готова к работе.
