Тройник равнопроходной является ключевым элементом для организации ответвлений в трубопроводных системах, обеспечивая равномерное распределение потока рабочей среды по нескольким направлениям без изменения сечения. Этот тип соединительной арматуры широко применяется в магистральных и технологических трубопроводах, где важно сохранить стабильные гидравлические параметры и минимизировать потери давления. Конструктивная особенность, заключающаяся в одинаковом диаметре всех патрубков, позволяет эффективно интегрировать тройник в сложные инженерные сети, повышая их надежность и эксплуатационную гибкость. В современном строительстве, промышленности и коммунальном хозяйстве качественные и надёжные соединительные элементы играют ключевую роль в обеспечении бесперебойной и безопасной работы трубопроводов. Среди множества видов фитингов особое место занимают тройники — фасонные детали, предназначенные для разветвления потока. Тройники равнопроходные, в отличие от переходных, имеют одинаковый диаметр всех трёх патрубков. Это обеспечивает минимальные гидравлические потери и равномерное распределение давления, что делает их незаменимыми в ряде инженерных решений.

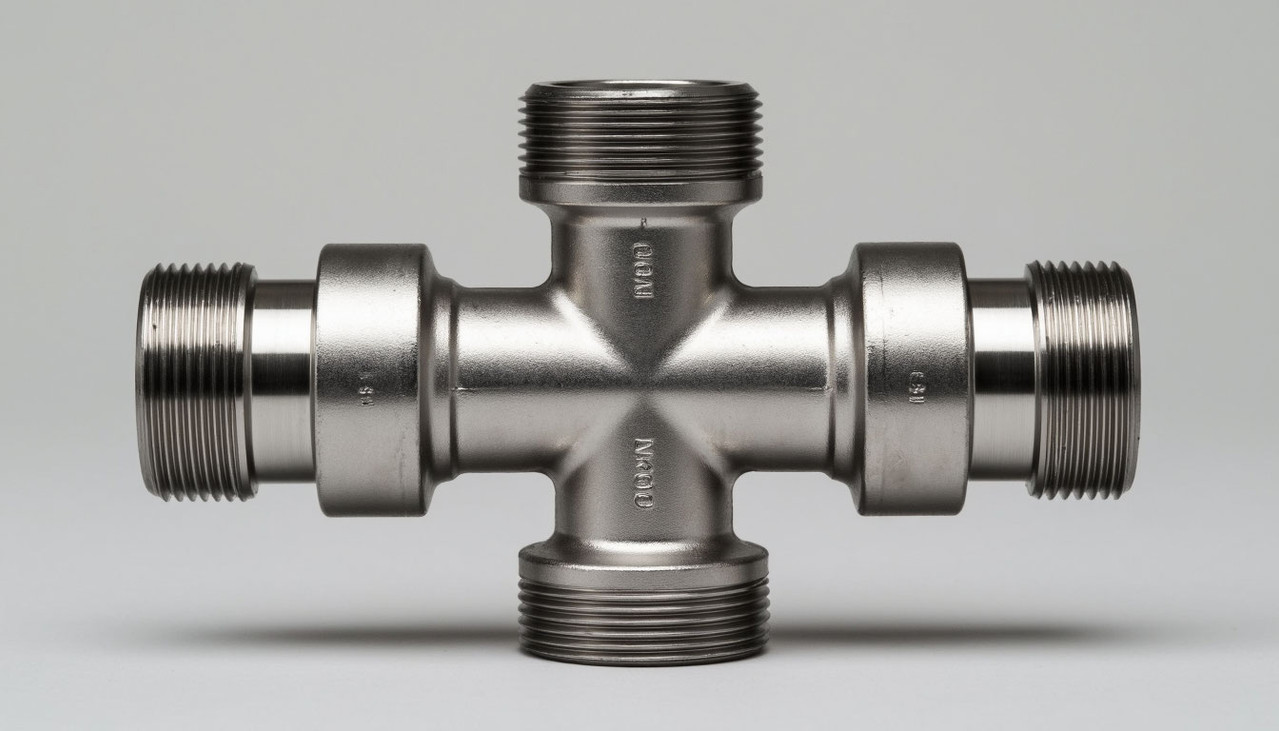

Что такое тройник равнопроходной и как он устроен
Тройник равнопроходной — это тройниковое соединение, у которого все три отверстия (основной и боковой патрубки) имеют одинаковый условный проход (DN). Конструктивно он представляет собой Т-образный или Y-образный элемент, выполненный из стали, чугуна, нержавеющей стали, латуни или полимеров. В промышленном и гражданском строительстве чаще всего применяются стальные сварные или литые тройники. Основное назначение такого тройника — создание ответвления от основной магистрали без сужения сечения. Это особенно важно в системах, где критичны скорость потока, давление и объём транспортируемой среды — например, в системах отопления, водоснабжения или технологических трубопроводах.
Материалы и способы изготовления
Выбор материала напрямую зависит от условий эксплуатации: температуры, давления, агрессивности среды и требований к долговечности. Наиболее распространены следующие типы:
- Стальные тройники — изготавливаются методом штамповки, ковки или сварки. Используются в магистральных и промышленных трубопроводах с высоким давлением и температурой.
- Нержавеющие тройники — применяются в пищевой, химической и фармацевтической промышленности благодаря высокой коррозионной стойкости.
- Чугунные тройники —используются в системах канализации и дренажа благодаря хорошей звукоизоляции и низкой стоимости.
- Полимерные тройники — из ПНД, ПП или ПВХ. Используются в холодном водоснабжении, системах полива и дренаже.

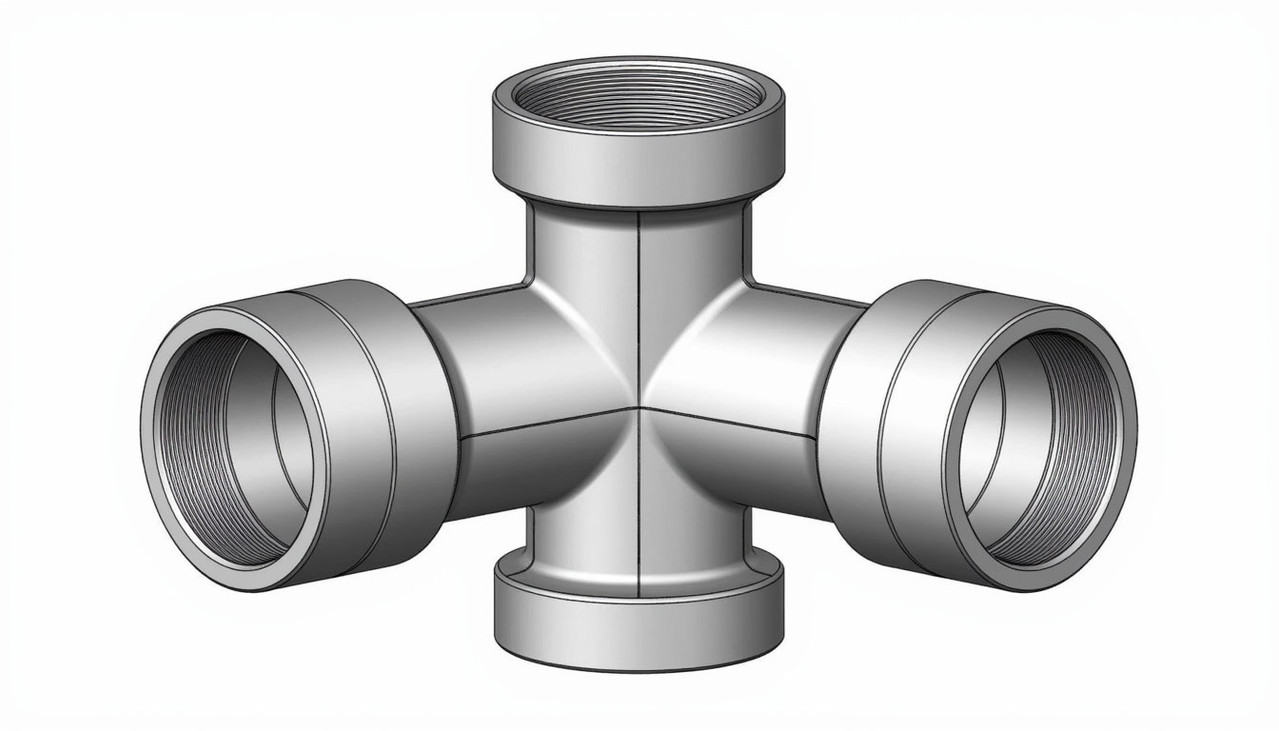

Способ соединения также варьируется: сварка, резьба, фланцы или «под обжим». Сварные тройники обеспечивают максимальную герметичность и прочность, поэтому они предпочтительны в ответственных системах.
Области применения тройников равнопроходных
Благодаря своей конструкции, равнопроходные тройники находят широкое применение в самых разных отраслях. В жилищно-коммунальном хозяйстве они используются для разводки горячего и холодного водоснабжения в многоквартирных домах, а также в системах отопления для подключения стояков к горизонтальным магистралям. В промышленности такие тройники применяются в технологических линиях для подачи пара, сжатого воздуха, химических реагентов. В энергетике они участвуют в построении сложных схем трубопроводов ТЭЦ и АЭС. В сельском хозяйстве — для организации систем капельного и дождевального полива. В газоснабжении — для создания ответвлений к отдельным потребителям при соблюдении всех норм безопасности и сертификации. Особое значение равнопроходные тройники имеют в системах с высокой скоростью потока, где любое сужение вызывает гидравлические удары, шум и износ труб.
Преимущества перед переходными тройниками
Хотя переходные тройники тоже выполняют функцию разветвления, равнопроходные обладают рядом важных преимуществ:
- Отсутствие гидравлического сопротивления на основном направлении потока.
- Равномерное распределение давления между основной и ответвляющей ветками.
- Упрощённый расчёт гидравлических параметров при проектировании.
- Более высокая пропускная способность.
- Снижение риска образования засоров в системах с твёрдыми включениями.
Эти особенности делают равнопроходные тройники предпочтительными в системах, где важна стабильность параметров и минимальные потери энергии.
Сравнительная таблица: равнопроходные и переходные тройники
| Параметр | Равнопроходной тройник | Переходной тройник |
|---|---|---|
| Диаметр патрубков | Одинаковый (например, 100×100×100 мм) | Разный (например, 100×100×50 мм) |
| Гидравлические потери | Минимальные | Повышенные на суженном участке |
| Основное назначение | Разветвление без изменения сечения | Подключение линий меньшего диаметра |
| Типичное применение | Магистрали, кольцевые схемы, ответвления к группе потребителей | Подключение кранов, счётчиков, оборудования |
| Сложность монтажа | Стандартная | Требует подбора переходников |
| Цена (при одинаковом основном DN) | Чуть выше | Чуть ниже |
Таблица применения тройников равнопроходных по отраслям
| Отрасль | Тип системы | Назначение тройника | Рекомендуемый материал |
|---|---|---|---|
| ЖКХ | Водоснабжение, отопление | Разводка по стоякам и квартирам | Сталь с покрытием, нержавеющая сталь |
| Промышленность | Технологические трубопроводы | Подача реагентов, пара, воздуха | Сталь, нержавейка, сплавы |
| Энергетика | Трубопроводы ТЭЦ, АЭС | Создание ответвлений в контурах | Легированная сталь |
| Газоснабжение | Магистральные и распределительные сети | Подключение потребителей | Сталь (сертифицированная) |
| Сельское хозяйство | Системы полива | Распределение воды по линиям | Полимеры (ПНД, ПВХ) |
| Судостроение | Системы пожаротушения, балласта | Разветвление трубопроводов | Медно-никелевые сплавы, нержавейка |
Особенности выбора и монтажа
При подборе тройника необходимо учитывать не только диаметр, но и:
- Рабочее давление и температуру среды.
- Материал совместимости с трубопроводом.
- Способ соединения (сварка, резьба и т.д.).
- Сертификацию (особенно для газа, пара, питьевой воды).
При монтаже сварных тройников важно соблюдать технологию: подготовка кромок, контроль зазора, соблюдение режимов сварки и последующая термообработка при необходимости. Неправильная сварка может привести к ослаблению металла и образованию трещин под давлением.
Дополнительные аспекты применения
Расчет гидравлических характеристик
При проектировании систем с равнопроходными тройниками инженеры учитывают коэффициент местного сопротивления, который для данного типа фитинга значительно ниже, чем для переходного. Это позволяет снизить требуемую мощность насосного оборудования и уменьшить энергопотребление. Для точного расчета используются специализированное ПО или таблицы, предоставляемые производителями арматуры.
Контроль качества и сертификация
Тройники, применяемые в ответственных системах (газ, пар, химические среды), подлежат обязательной сертификации. Контроль включает в себя визуальный осмотр, измерение геометрических параметров, гидравлические испытания на герметичность и прочность, а для сварных изделий — неразрушающий контроль сварных швов (УЗК, рентген).
Инновационные разработки
Современные производители, стремясь повысить эффективность и долговечность, предлагают тройники с внутренним антикоррозионным покрытием, усиленными зонами перехода, а также изделия, изготовленные методом 3D-печати из металлических порошков для особо сложных конфигураций.
Специалисты металлургической компании АРС-Сталь считают, что грамотный выбор фасонных изделий, включая равнопроходные тройники, позволяет не только повысить надёжность трубопроводных систем, но и снизить эксплуатационные расходы за счёт уменьшения гидравлических потерь и предотвращения аварийных ситуаций. Это подтверждается долгосрочным опытом эксплуатации в различных климатических и технологических условиях.
Часто задаваемые вопросы (FAQ)
Чем отличается тройник равнопроходной от тройника с ответвлением?
Это одно и то же изделие. «Тройник с ответвлением» — обобщённое название, а «равнопроходной» — уточнение, означающее, что все патрубки имеют одинаковый диаметр. Если диаметры разные, изделие называется переходным тройником.
Можно ли использовать стальной тройник для питьевой воды?
Да, но только если он соответствует санитарным нормам и имеет внутреннее антикоррозионное покрытие (например, эпоксидное). Обычные чёрные тройники для питьевой воды не применяются.
Какой стандарт регулирует производство стальных тройников в России?
Основные стандарты — ГОСТ 17376-2001 (для штампованных тройников) и ГОСТ 30753-2001 (для кованых и литых). Также применяются ГОСТ Р ИСО 3419 и технические условия производителей.
В каких случаях обязательно применение равнопроходного тройника вместо переходного?
Равнопроходной тройник обязателен в системах с высокими скоростями потока, где переход сечения вызовет гидравлический удар, в кольцевых магистралях для равномерного распределения давления, а также при транспортировке сред с твердыми включениями для предотвращения засоров.
Как правильно выбрать способ соединения тройника (сварка, резьба, фланец)?
Способ соединения выбирается исходя из параметров системы (давление, температура), материала труб, требований к разборности и условий монтажа. Сварка обеспечивает максимальную герметичность для стационарных систем высокого давления, резьба — для малых диаметров и низких давлений, фланцы — для разборных и обслуживаемых участков.
Что такое коэффициент местного сопротивления тройника и как его узнать?
Коэффициент местного сопротивления — это безразмерная величина, характеризующая гидравлические потери в фитинге. Его значение зависит от конструкции, диаметра и угла ответвления. Точные данные приводятся в технической документации производителя или в специализированных гидравлических справочниках.
Требуется ли дополнительная защита тройников из нержавеющей стали?
Нержавеющая сталь обладает высокой коррозионной стойкостью, но в определенных агрессивных средах (например, содержащих хлориды) может потребоваться пассивная защита или выбор специальных марок стали (например, AISI 316L). Также важно избегать контакта с углеродистой сталью для предотвращения электрохимической коррозии.
Какой срок службы у стального равнопроходного тройника?
Срок службы зависит от условий эксплуатации: среды, давления, температуры и качества монтажа. При корректной эксплуатации в системах водоснабжения или отопления срок может превышать 30-50 лет. В агрессивных промышленных средах он сокращается и определяется межремонтным интервалом системы.
Заключение
Тройник равнопроходной — простое, но крайне важное звено в любой разветвлённой трубопроводной системе. Его применение обеспечивает стабильность гидравлических параметров, надёжность соединений и долговечность всей инженерной сети. Выбор качественного изделия от проверенного производителя, соответствующего стандартам и условиям эксплуатации, — залог безопасной и эффективной работы объекта на десятилетия вперёд.
