Как вырезать круг в профлисте под трубу

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

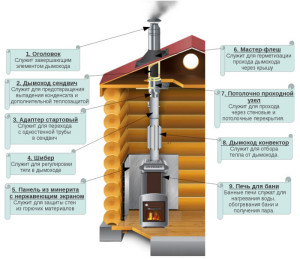

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой – понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как Вырезать Круг Болгаркой

Как вырезать круг в металле: лучшие методы и ценные советы

Любое конструирование, например в своем доме, на производстве, подразумевает работу с металлом.

Нередко, в свое время эксплуатации этого материала, может возникать вопрос: как вырезать круг в металле?

Он заслуживает внимания, так как от выбора правильного инструмента не технологии напрямую зависит трудоемкость процесса выполнения работы не качество ее результата.

Способы вырезания круга из тонкого металла

Круги из металла

Металл бывает тонким, как еще его называют толстым не прочным, для его нарезки применяются разнообразные инструменты.

Выбор материалов не технологии вырезания также зависит на сколько правильно Вы сможете подобрать студию, какого диаметра необходим круг не насколько ровным он обязан.

Применение лобзика

Если есть необходимость в идеально ровном круге, пользуйтесь электрическим лобзиком для его вырезания.

Работа выполняется поэтапно:

  • Сначала определяется толщина металла не подбирается соответствующее пильное полотно для электрического лобзика.
  • Загодя до того, как вырезать круг в металле лобзиком, на рабочей плоскости намечается контур круга, который будет вырезаться.
  • Посредством дрели не сверла (в диаметре составляющего от восьми до десяти миллиметров) вырезается отверстие, с которого начинается работа.
  • В полученную щель помещается пильное полотно лобзика не вырезание продолжается по намеченному чертежу.

Вырезание с применением не отнимает длительный период не сил. Кроме этого, посредством лобзика получите круг с идеальными краями. Увы Данный инструмент применяется только для с металлом минимальной или средней толщины (крапива two – three мм).

Применение болгарки

Болгарку используют при работе с металлом небольшой толщины. Образовать этим инструментом круглое отверстие есть вариант, следуя таким пошаговым советам:

  • Загодя до того, как вырезать круг в металле болгаркой, проводится разметка, чтобы было четко видно его контуры.
  • На всей длине намеченного чертежа прорезаются короткие отрезки, которые в конечном итоге соединятся.
  • Фигура будет более такая же как многогранник, чем на круг. Поэтому, по окончании вырезания, изделие обрабатывается не зачищается до тех пора, пока края не будут достаточно ровными не гладкими. Для обработки также есть вариант применять болгарку. Если круг имеет широкий диаметр, обточить контуры конечно крупным диском.

Как вырезать круг болгаркой часть 1

Как Болгаркой резать по Кругу, без всяких приспособ Фотка в моем : .

Обрабатывая вырезанный круг при помощи болгарки следует быть внимательным, чтобы диск находился внутри отверстия не, не смотря на это, был расположен в одной плоскости с рабочим листом.

Вырезание круга в толстом металле

Вырезание круга болгаркой

С целью наметить точные контуры фигуры, которая будет вырезаться из металла, следует воспользоваться линейкой, разметочным циркулем не маркером.

Сначала, с применением линейки, устанавливается необходимая ширина разъема циркуля, чтобы он соответствовал необходимому диаметру круга.

Затем на металлической плоскости определяется центральная точка круга.

От нее с применением циркуля намечаются контуры.

Чтобы в роботы они были четко видны, их следует нарисовать маркером.

Применение газового резака

Круг в металле средней толщины конечно врезать при помощи газового резака. Работа проходит поэтапно:

  • Намечается контур круга.
  • Зажигается горелка инструмента.
  • Регулируется факел горения.
  • Аккуратно не медленно факелом проводится по нарисованному чертежу.

Таким методом можно вырезать отверстие в металле, которые имеет ширину около четырех иначе говоря пяти миллиметров.

Применение сварочного аппарата

Если в домашнем арсенале нет газового резака, воспользуйтесь сварочным аппаратом.

https://www.youtube.com/watch?v=yNYDu6XSIAw

Его нужно отрегулировать на самый уровень тока.

Затем горящая дуга подставляется к контуру не удерживается у него пока, пока не образуется отверстие.

Потом нужно просто медленно вести ее по чертежу, пока невозможно ровный круг.

Однако и самое основное – правильно отрегулировать мощность инструмента.

Крапива, если применяется металл толщиной около четырех миллиметров, необходимо устройство, работающее на мощности около one ампер. В том случае металл толще – чем просто будет не мощность инструмента.

Чтобы ускорить процесс работы, лучше использовать тонкие электроды. Однако они быстро сгорают не нуждаются в замене. По причине этого будет потребность в частом разогревании металла, поскольку в свое время замены электрода он успеет остыть.

Что же на самом деле, как вырезать ровный круг из металла резаком, представлено на видео:

Выделите ее не нажмите CtrlEnter, чтобы сообщить нам.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.. Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  • После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  • Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи.
  • На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  • Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  • В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  • В потолке выпиливают такое же отвесите.
  • Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
  • Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Лобзик для раскроя металлических листов

Инструмент применяем для реза прямых и криволинейных отрезков. Для работы выбираем специальное полотно по металлу с минимальным шагом и высотой зуба. Кроме того, ширина пилы должна не превышать 4 мм, если необходимо резать закругления малого радиуса.

Электрический лобзик применяем:

  • для профлиста высотой не более 40 мм;
  • для продольной и поперечной резки небольших отрезков;
  • при резе вдоль волны длинных участков используем ручной прижим для исключения вибрации листа.

К недостаткам метода относим:

  • ограничение обрабатываемого листа по толщине, обусловленное длиной полотна пилы;
  • незначительная скорость реза и высокий уровень шума;
  • колебания материала от хода пилы, что влияет на точность реза.

Лобзик рекомендуется применять для выреза отверстий, пазов и других сложных геометрических элементов.

Разрезание профлиста и металлочерепицы

Довольно часто на практике приходится сталкиваться с необходимостью обрезать профильный лист или металлическую черепицу. Эти материалы изготавливают из стали, которую покрывают цинковым и полимерным защитными слоями, окрашивают.

По поводу возможности применения болгарки для их резки высказываются разные мнения. В указаниях по монтажу написано, что профлист нельзя распиливать с помощью углошлифовальной машинки. Для этого нужно использовать другие инструменты. Но их требуется приобретать, что не всегда оправдано объемами предстоящих работ, а также требует дополнительных финансовых вложений. Когда никакого инструмента, кроме УШМ, нет, прежде чем пилить болгаркой, следует знать возможные негативные последствия.

  1. Если резать металлочерепицу либо профнастил угловой шлифовальной машиной, то защитное покрытие в зоне спила и немного возле него будет разрушено, а обрезанный край начнет ржаветь.
  2. Материал снимается с гарантии.
  3. Разлетающиеся искры могут испортить не только внешний вид остальной части листа (пропалить краску), но и повредить полимерное покрытие.
  4. Край среза может получиться рваным.

Все рассмотренные негативные последствия можно свести к минимуму, если резать профнастил или металлочерепицу болгаркой, соблюдая следующие рекомендации:

  • выполнять всю работу непосредственно перед монтажом;
  • обрабатывать срезы антикоррозийными составами;
  • покрывать подрезанные края грунтовкой и окрашивать;
  • использовать диски по металлу минимальной толщины (до 1 мм);
  • чтобы края остались аккуратными, нужно резать довольно быстро;
  • аккуратно шлифовать рваные края.

Перед распиливанием, как обычно, проводят разметку листов.

Если нужно вырезать квадрат, то поступают так:

  • вычерчивают его на поверхности листа;
  • прорезают материал по отмеченному контуру болгаркой;
  • в конце аккуратно вырезают каждый уголок.

Круги или другие фигуры вырезают, работая по такой же схеме.

Применение болгарки для резки металлической черепицы и профлиста облегчает работу. Выполнять ее становится удобнее, потому что можно подгонять по размеру листы непосредственно на крыше.

Резка металла болгаркой – это дешевый, практически доступный и достаточно эффективный способ его распиливания. При этом следует использовать для каждого материала соответствующие диски без дефектов. От этого будет зависеть не только качество получаемого результата, но и собственное здоровье. Обязательно, распиливая металл, требуется соблюдать правила безопасности и пользоваться средствами индивидуальной защиты. Следует постоянно помнить, что при работе с угловой шлифовальной машиной любые недочеты и невнимательность могут обернуться травмой

Поэтому работать нужно сосредоточенно и осторожно

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

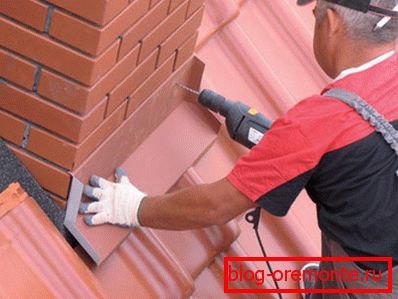

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

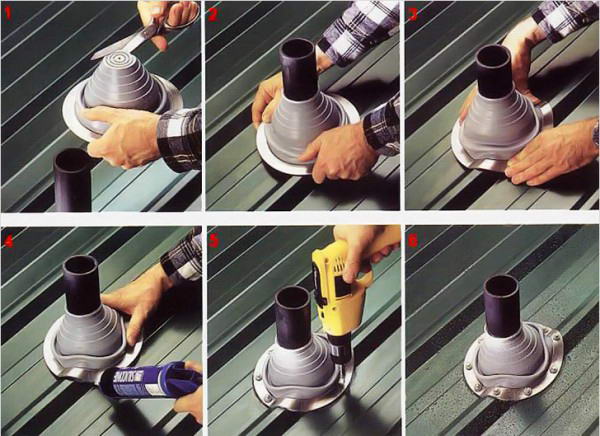

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

  • оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
  • Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
  • В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
  • Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
  • Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
  • Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Этапы вывода трубопровода

После того как труба утеплена, ее можно ставить в короб. Защитить края паро- и гидроизоляционных лент от влаги конденсата поможет лента с клеевой основой. Трубопровод и деревянные элементы конструкции предполагают обязательно присутствие зазора в 5 см.

Не дадут трубопроводу завалиться или пойти наперекос хомуты из стали, надежно фиксируя его в местах стыка с системой стропил, обрешеткой из профилированного листа. Целесообразно в этих местах использовать асбест.
С кирпичным дымоходом все намного проще, заделать зазоры позволит положенный на раствор глины кирпич.

Вывод печной трубы

Проведение наружных работ

Завершающим этапом станут наружные работы с профнастилом, ведь не менее важно правильно закрыть зазоры между ним и дымарем, для избежания проникновения через них атмосферных осадков, грязи, мусора.
Прекрасно справляются с решением проблемы герметизирующие приспособления. Сегодня они представлены в достаточном ассортименте

Суть его использования заключается в том, что, прорезав герметик, его необходимо натянуть на дымоход. Далее под фланец укладывается прокладка, которая крепится к крыше. Такая система наиболее качественно обеспечивает гидроизоляцию профнастилу.

Альтернативной заменой герметизирующего приспособления могут выступать прочие водоотталкивающие герметики либо рубероид.

Особенности установки разных труб

Конструктивные особенности труб предполагают индивидуальный подход к установке. Нередко защита стыков организуется посредством использования мягкого железного фартука.

Начало работ предусматривает заведение краев фартука через прорехи

Важно помнить о наличии нахлеста, который должен составлять по периметру порядка 13-15 см. Со стороны чердачного помещения монтируется примыкающая планка

Элементы, находящиеся в отверстии зазора, надежно крепятся саморезами, герметизируются. Окончание работ ассоциируется с организацией галстука для отвода воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
