Разновидности фрез для мотоблока
Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.
Общее устройство фрезы можно охарактеризовать как набор почвообрабатывающих пластинчатых ножей, размещенных под разными углами на лопастях, приваренных или закрепленных крепежными изделиями к вращающейся оси.
Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.
Выделяют 2 разновидности фрез:
- активные, или саблевидные;
- гусиные лапки.
Активные саблевидные
В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.
Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.
На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.
Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.
В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.
Гусиные лапки
Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.
Заводские стандартные фрезы имеют такие размеры:
- ширина ножей — 41 см;
- длина реза — 38 см;
- высота орудия — 38 см;
- вес — 16 кг;
- номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.
Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.
Как собрать фрезы для мотоблока
Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.
При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.
Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.
2 Разновидности фрез для мотоблока — активные, гусиные лапки
Фрезы для мотоблоков могут быть двух разновидностей, это:
- Ножи типа «гусиные лапки»
- Активные (саблевидные).
Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.
Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.
Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.
Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.
Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.
Активная саблевидая фреза
Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.
Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.
Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:
- ширина – 40 см;
- длина – 37 см;
- высота – 38 см;
- масса – 16 кг;
- допустимая рабочая скорость культиватора – 2-5 км/ч.
Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.
2.1 Особенности сборки фрез мотокультиватора
Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.
Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.
Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.
Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.
Крепление фрезы к мотоблоку
При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.
Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.
При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.
2.3 Делаем фрезы для мотоблока своими руками
Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:
- металлическая трубка с диаметром в 42 мм;
- сварочный аппарат;
- шлифовальная машина углового типа (болгарка);
Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.
Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.
В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.
В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.
Самодельная фреза
Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.
Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм
При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
Нужно ли точить фрезы на мотоблок – разбираемся вместе
Дать однозначный ответ на этот вопрос достаточно сложно в виду нескольких факторов. Во-первых, большое значение имеют рекомендации производителя фрез. Некоторые компании, занимающиеся выпуском высококачественного оборудования для вспашки почвы, не советуют выполнять заточку режущих элементов, так как это приведет к ухудшению эффективности фрез и потере гарантии на их обслуживание. Другие производители, наоборот, рекомендуют обязательно точить фрезы перед каждым сезоном эксплуатации мотоблока.
Второй важный фактор – это результат, который может принести заточка фрез. Единственный, но очень важный плюс, который дает данная процедура – это легкость в процессе культивации, ведь заостренным режущим ножам будет гораздо легче углубляться в грунт и эффективно вспахивать его. К минусам заточки относиться необходимость каждый раз выполнять демонтаж и установку оборудования на мотоблок. Еще один очень важный недостаток – это способность фрез измельчать глубоко спрятанные в земле корни сорняков, что приведет к их интенсивному вегетативному размножению по всей площади огорода.
Все перечисленные совету по изготовлению, установке и заточке приспособлений подходят для эксплуатации оборудования в паре с мотоблоками Нева МБ-1, МБ-2, а также сельскохозяйственными машинами марок МТЗ, Целина и агрегатов других импортных и отечественных производителей.
Как правильно собрать фрезы на мотоблок?
Сборка фрезы может вызвать некоторые трудности, особенно если заниматься этим первый раз и в одиночку.
Для начала следует ознакомиться со строением фрезы.
На чертеже ниже обозначены ее основные составляющие элементы:
- роторная ось (бывает разной длины, может быть цельной и разъемной);
- палец с фиксатором;
- ножи (правый и левый);
- элементы крепления конструкции (гайки, шайбы и болты).
Также не забудьте учесть тот факт, что движение ножей во время работы направлено против часовой стрелки. Будьте внимательны при сборке модуля – любое отклонение в конструкции приведет к тому, что балансировка оси будет нарушена, агрегат при работе будет заносить в сторону.
Предлагаем также ознакомиться с видео, на котором подробно рассказано о процессе сборки фрез к мотоблоку:
Фрезы для мотоблока
Фрезы выполняют основную роль при вспашке, а точнее, при культивировании земли. От выбора фрезы зависит качество обработки почвы, трудоемкость этой работы, легкость управления мотоблоком, нагрузка на двигатель и на редуктор, разнообразие видов обработки почвы и некоторые другие факторы.
Описание фрезы-культиватора для мотоблока
Фрезы-культиваторы имеются в комплекте практически любого мотоблока или мотокультиватора. Однако при необходимости увеличения ширины или глубины обработки почвы могут потребоваться и дополнительные фрезы.
Фрезы дополнительные для мотоблока Нева позволяют улучшить и ускорить процесс перемешивания и обработки почвы. При этом они способствуют продвижению мотоблока вперед. Изменяя число фрез можно варьировать ширину рыхления с целью оптимизации нагрузки и увеличения срока службы мотоблока.
На тяжелой глинистой земле лучше ограничиться двумя парами фрез, тем более при обработке целинных участков. Добавлять фрезы-культиваторы вполне возможно и даже желательно на ранее обработанных участках с легкой почвой.
Менять глубину фрезерования можно при помощи регулируемого сошника – прочного стального якоря, устанавливаемого вертикально в узел сцепки культиватора. При этом максимальная глубина рыхления определяется диаметром фрезы.
Разновидности фрез
При приобретении фрез прежде всего возникает вопрос, какие фрезы лучше для мотоблока. В настоящее время основное распространение в России получили два вида конструкции:
- фрезы с саблевидными ножами;
- фрезы типа «гусиные лапки».
Фрезы с саблевидной формой ножей наиболее популярны и фактически являются стандартом. Их эффективность доказана несколькими десятками лет. Следует отметить, что фрезы для мотоблока Нева, идущие с ним в комплекте, имеют как раз саблевидную конструкцию.
Очевидным достоинством таких фрез, кроме оптимальной формы, являются материал и способ их обработки. Поскольку эти ножи для мотоблоков изготавливаются из высококачественной углеродистой стали, они обладают большой прочностью.
Конструкция данных фрез разборная, потому что сталь, из которой они изготовлены, невосприимчива к сварке.
С недавнего времени для культивирования почвы стали применяться также фрезы для мотоблока типа «гусиные лапки». Фреза гусиные лапки хорошо зарекомендовала себя на обработке более твердых почв. Конструкция таких фрез сплошная, то есть неразборная, что усиливает их прочность.
Основные параметры фрез для мотоблока «гусиные лапки»:
- длина 38 см;
- ширина 41 см;
- высота 38 см;
- рабочая скорость 2-5 км/ч;
- масса 16 кг.
Преимущества гусиных лапок проявляются в специфике их применения. Так, например, они очень хороши при обработке целины и борьбе с сорняками (меньше подрезают корни).
Недостатком же их является то, что они изготовлены из углеродистой стали обычного качества, поэтому, прочность этих фрез намного меньше. Но зато данная марка стали легко поддается сварке, а фрезы – ремонту.
Стоит иметь в виду, что при значительных нагрузках (глина, целина) велика вероятность изгиба или поломки такой фрезы. И в этом случае для ремонта фрезы для мотоблока гусиные лапки потребуется как минимум сварочный аппарат.
Как собрать фрезу на мотоблок
Установка фрез на мотоблок обычно не представляет особых трудностей, главное, правильно собрать фрезу для мотоблока и не перепутать направление вращения. Заточенная сторона должна вгрызаться в землю.
Для крепления фрезы на ось выходного вала редуктора мотоблока применяется специальный стопор (шплинт).
Схема сборки фрез на мотоблок
Иногда спрашивают, как заточить ножи на мотоблоке? Поскольку фреза почвенная является самозатачивающимся инструментом, то ее дополнительная заточка обычно не требуется и даже может быть вредна.
Иногда возникают сложности при установке фрез в одиночку. Так вот, для того, чтобы в одиночку поменять колеса мотоблока Нева мб2 на фрезы (или просто, чтобы снять колесо) можно использовать нехитрое приспособление – деревянные Х-образные козелки высотой примерно 50 сантиметров.
Опирая мотоблок на сошник, наклоняем его на угол в 45 градусов и подставляем козелки под рукоятку руля. Теперь можно спокойно снимать колесо.
Купить фрезы на мотоблок Нева можно во многих специализированных магазинах и в сервисных центрах. При этом фреза на мотоблок Нева стоит не дороже 3000 рублей, что вполне доступно для обычного владельца мотоблока Нева.
1 Фрезы для мотоблока — назначение, особенности использования
Мотокультиватор модели Нева, как и прочие аналоги такого оборудования, конструктивно состоит из двигателя внутреннего сгорания, который монтируется на раме из металла, оснащенной двумя колесами. Рукоять мотоблока Нева оснащена кнопками для управления агрегатом и навесным оборудованием.
Мотокультиватор Нева
Мотоблок с активной фрезой имеет каркас со смонтированным прицепным устройством. На прицепное устройство агрегата Нева крепится навесное оборудование — фрезы для мотоблока.
С помощью фрез к мотоблокам производится последующая обработка почвы. Фрезы для мотоблока Нева влияют на:
- качество вспашки;
- удобство управления агрегатом во время обработки почвы;
- надежность трансмиссии устройства;
- эффективность работы силового блока культиватора.
Самодельные и заводские фрезы для мотоблока (ножи) представлены в виде основного рабочего органа агрегата. Ножи типа «гусиные лапки» предназначаются для:
- разрыхления почвенных слоев;
- создания определенной структуры обрабатываемого слоя почвы;
- борьбы с сорняками и их уничтожения в ходе обработки.
Собрать фрезу к мотоблоку можно своими руками, имею под рукой минимальный набор инструментов. Ножи типа «гусиные лапки» являются наиболее распространенным вариантом фрезы на мотоблок.
Прочие разновидности фрез к мотоблокам могут существенно различаться по своей форме и устройству. Фрезы на мотоблок модификации «гусиные лапки» отличаются от аналогов количеством режущих кромок, их расположением и конструкцией.
Фреза “гусиные лапки
Фрезы к мотоблокам считаются самым главным компонентом этого агрегата, а материал, из которого они изготавливается, напрямую воздействует на такие показатели, как глубина и качество обработки слоя почвы.
Это навесное оборудование можно собрать самостоятельно, но следует помнить, что наиболее качественные фрезы к мотоблокам, являются те, которые изготавливаются методом ковки с самозаточкой.
Собрать фрезу к мотоблоку можно используя штампованные металлические листы. Такие фрезы к мотоблоку будут иметь неявно выраженную режущую кромку. В большинстве случаев из штампованных металлических листов собираются фрезы для мотоблоков типа «гусиные лапки».
Нужно ли точить фрезы на мотоблок. Почему нельзя точить сабельные фрезы для культиваторов
На самом деле всё просто. Большинство отечественных производителей закупает ножи на одном заводе в Смоленской области, где ножи создают из калёной стали с обработкой режущей кромки токами высокой частоты.
Обратите внимание, что отечественные фрезы всегда устанавливаются на фланец культиватора с помощью болтов. Это связано с тем, что калёная сталь плохо поддается сварке
Так можно понять, что многие китайские фрезы на сварке сделаны из металла по качеству, хуже отечественного.
Сабельные фрезы повидавшие километры грунта
Процесс создания такой кромки сопровождается плавлением края лезвия и его быстрым охлаждением. В итоге лезвие ножа под увеличением будет выглядеть неравномерно и напоминать пилу.
При работе в грунте и постоянными ударами об камни, арматуру и так далее твердосплавное лезвие не тупится, а крошится. Образуя более глубокие зубья “пилы”. Поэтому многие называют такие фрезы самозатачивающимися .
Форма нового ножа
Откровенно говоря, по моему мнению этот термин не совсем справедлив. Скорее подойдет скалывающиеся ножи.
Теперь к вопросу о заточке в домашних условиях. Точить мотоблочные фрезы можно с помощью высокотемпературного заточного станка . Если такого аппарата в гараже не лежит, то не надо брать с полки напильник !
Напильник уберет мелкие зубья, сделав нож ровным, что может привести к большому сколу или разлому ножа при последующей культивации и попадании на камень.
Если на фрезе появилась зазубрина, просто продолжайте ей работать. Увидите, спустя время она пропадет сама.
Надеюсь статья Вам пригодится. Прошу ставить лайки и подписываться на МОЙ КАНАЛ ! Он будет особенно интересен для садоводов-любителей, которые хотят облегчить свой труд механическими помощниками.
Интересная навеска ? Узнай о других удивительных приспособах для своего садового помощника. Вот ссылки на мои статьи:
Про навесные снегоуборщики
Про мотоблочные бороны
Про выбор грунтозацепов для мотоблока
Про мотоблочные ежи
Это и многое другое на моём канале!
Схема сборки фрезы
Сборка фрезы для мотоблока.
На фото 1 хорошо просматриваются конструкция, особенности фрезы. Схема несложная, но, перед тем как начать использовать оборудование, следует с ней тщательно ознакомиться.
Конструкция фрезы включает в себя такие элементы, как:
- ось ротора, которая может иметь различную длину (она может быть единой или разделенной на 2 части, т. е. фреза будет собираться из 2-х частей);
- короткая роторная ось;
- так называемый палец, оборудованный фиксатором;
- правый и левый ножи;
- гайки, болты, шайбы, которые необходимы для крепежа всей конструкции.
Направление вращения — против часовой стрелки. Почвенные фрезы любого типа являются самозатачивающимися инструментами, нет необходимости применять дополнительной заточки. Использовать заточку без надобности не следует, она может испортить конструкцию.
Для сборки применяются специальные Х-образные козелки из дерева, высота которых составляет около 50 см. Это позволяет быстро и легко поставить колеса на конструкцию.
Перед сборкой мотоблок следует аккуратно опереть на сошник, после чего наклонить его примерно на 45°. Козелки из дерева — это обычно доски, которые сбиваются между собой в серединной части в Х-образном положении, подставляются под имеющуюся рукоятку руля. После этого снимается колесо мотоблока, ставятся фрезы выбранного размера.
Сегодня фрезы для мотоблока можно легко купить в любом специализированном магазине, стоимость их не слишком велика. Своими руками можно собрать ножи для мотоблока, но специалисты не советуют это делать без опыта, так как они могут быть опасны в использовании. Поставить фрезу не сложно, но лучше всего такую работу выполнять вдвоем.
Какие виды фрез устанавливают на мотоблоки
Мотоблоком можно обрабатывать любые типы почв, выполнять разные виды работ — аэрация, рыхление грунта или дробление комком, удаление корней многолетних сорняков, перемешивание почвенных слоев или удобрений. Функции и возможности садовой техники напрямую зависят от типа установленных фрез — пружинные, крючок, плоский рыхлитель и др. Самыми универсальными, востребованными и функциональными считают три вида навесного оборудования:

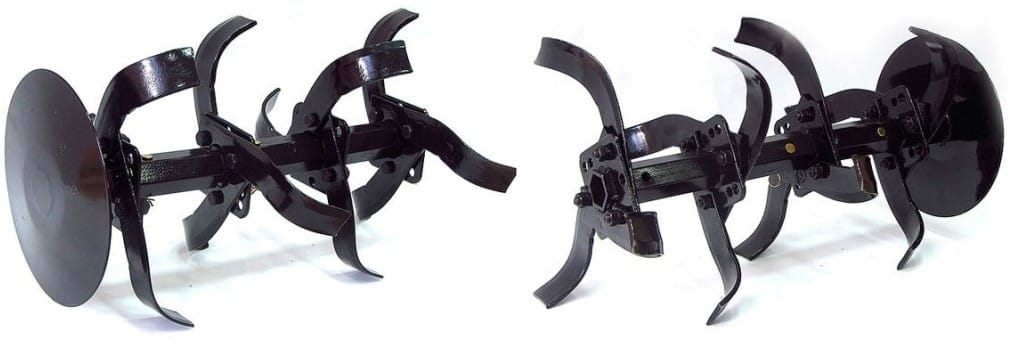

- Саблевидные. Активный тип фрез для мотоблока, требующий сборки. Их устанавливают на большинство моделей садовой техники. Фреза может состоять из 2-5 секций с ножами, определяющих ширину культивирования. Изготавливается из стали, обеспечивает оптимальную глубину рыхления мягкой и неутоптанной почвы. Корни растений не наматываются.
Саблевидные варианты фрез с 3 и 4 ножами
- Гусиные лапки. Неактивный тип фрез с неразборной конструкцией. Рассчитаны на обработку твердых, каменистых и утоптанных грунтов. Режущие лопасти хорошо перебивают оставшиеся в почве растения, удаляют корни многолетних сорняков, способствуют аэрации. Лапка ножа может иметь форму лопатки, треугольника или трапеции.
Популярные модификации фрез «Гусиные лапки»
- Спиралевидные, или «Целина». Неактивный тип цельносварной фрезы. Она рассчитана на глубокую вспашку грунта, обработку целины, рыхления. Конструкция отличается надежностью, но скорость обработки снижена. Состоит из 2-4 секций.
Две секции спиралевидного режущего органа
Владельцу новой садовой техники потребуется детальная инструкция, чтобы собрать фрезы на мотокультиватор саблевидного типа, поскольку 9 из 10 моделей поставляются с разобранным навесным оборудованием. Два других вида фрез требуется только навесить.
Назначение
Сегодня огородники научились с помощью фрез выполнять различные типы работ. Например, ножи используют для уничтожения густых зарослей сорной травы, культивирования почвы, перемешивания слоев земли с удобрениями. Кроме того, использование фрез для культиватора актуально, когда нужно выровнять поверхность почвы. При этом разновидности способны эффективно проявить себя при вспахивании целины на пастбищах и лугах.
Они влияют на качество вспашки, удобство управления культиватором в процессе возделывания земли, а также воздействуют на надежность трансмиссии устройства. Кроме того, они оказывают воздействие на функционирование рабочего блока мотокультиватора.
В зависимости от разновидности они позволяют уменьшить количество сорняков и насытить почву кислородом. При этом фрезы различаются количеством режущих кромок, их расположением и конструкцией.
Классификация фрез
По расположению фрезы бывают боковые и навесные. Боковые устанавливаются по обе стороны на мотоблок, работают от приводных валов колес. По сути, при подобном расположении эти фрезы заменяют колеса и приводят технику в движение.
Второй вид – фреза, работающая от вала отбора мощности, расположена сзади агрегата и не участвует в движении. Мотоблоки брендов Целина, Нева МБ-1 и МБ-2, МТЗ имеют именно такое устройство фрез.
По конструкции ножей выделяют два вида фрез – саблевидную (активную, стандартную) и так называемые гусиные лапки.
Саблевидная фреза к мотоблоку
Самые популярные и универсальные модели, которые эффективны при выполнении разных земляных работ. В этих моделях используется оптимальная форма ножей, для изготовления которых производители выбирают высококачественную прочную сталь.
Модели имеют разборную конструкцию, поэтому их установка и обслуживание максимально простое.

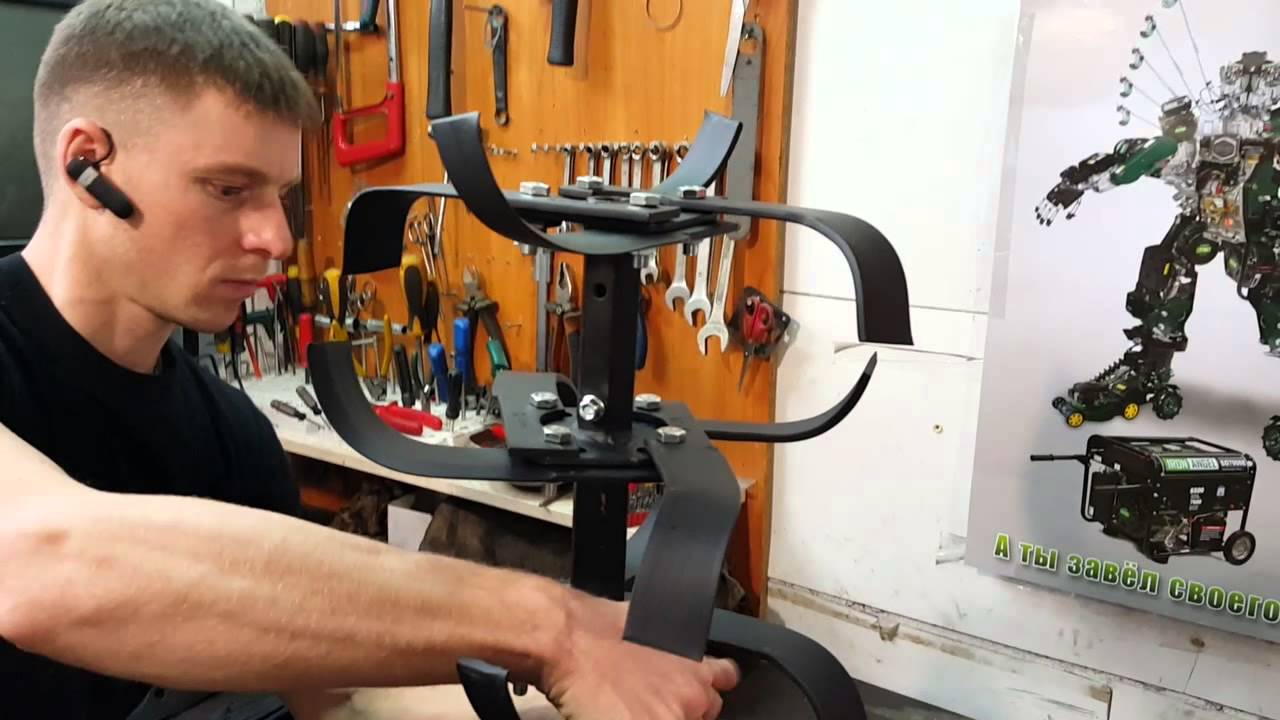

Сборка фрезы для мотоблока
Среди фермеров и владельцев земельных участков распространен вопрос, «Как собрать фрезы для мотоблока?». Для того чтобы максимально качественно собрать фрезу, необходимо ознакомиться с существующими схемами. Все необходимые чертежи предоставлены далее.
Для того, чтобы собрать фрезы на мотоблок своими руками, нужно иметь некоторый опыт. Для саблевидных фрез необходима работа нескольких человек. Ведь принцип заключается в том, чтобы надежнее и правильней установить все элементы. Для «гусиной лапки» нужно иметь знания металлообработки. Ведь, прежде всего, ножи необходимо поддавать ковке.
Активная фреза для мотоблока своими руками делается долго. Поэтому намного лучше заказать ее у мастера. Для того, чтобы все же сделать ее своими руками, прежде всего, необходимо разобраться в чертежах и литературе. Более того в этом видео вы наглядно и пошагово увидите весь процесс, что значительно облегчит вам работу.
