Посадочный диаметр диска циркулярной пилы

Почему важно не ошибиться при выборе

Перед тем как начинать обрабатывать какой-либо материал, важно знать, какие бывают пилы электрического типа и грамотно выбрать подходящий диск

Нужно принимать во внимание следующие аспекты:

размеры;
предназначение;
из какого материала сделан диск.

Не стоит хватать первый попавшийся под руку циркулярный диск по дереву и нести его домой для установки в пилу, прежде необходимо тщательно изучить информацию на упаковке

Обязательно нужно обратить внимание на маркировку: должны быть указаны частота вращения и размеры. По изображенным пиктограммам можно понять, для работы с каким материалом предназначен круг

Также должна указываться информация о направлении реза.

Режущие лезвия для твердых материалов

Режущая поверхность дисков изготовлена из абразива из карбида кремния, армированного стекловолокном. Доступны два типа лезвий. Для мягких материалов:

бетонный блок,
кирпич,
известняк.

Другой предназначен для твердых материалов:

конкретный,
мрамор,
глазурованная керамическая плитка.
гранит

Лезвия для резки пластиковых труб

Лезвия с 60 зубьями для резки пластика, мягких цветных металлов. Деревянные лезвия с 40 зубьями режут пластиковые трубы. Чем меньше скорость погружения в пластик, тем лучше. Если быстро вставить лезвие в трубку, оно может застрять в трубке, отскочить. Медленно вставляя диск в трубку, можно избежать этих проблем.

Мы надеемся, что эта статья о пильных дисках послужит руководством при выборе правильного кругового инструмента для резки правильного материала. Пильные полотна имеют информацию о выборе и маркировку. Есть пиктограммы, которые показывают положение резки материала: продольный или поперечный разрез. Установочные размеры можно изменить с помощью насадок.

Меры безопасности

Единственный серьезный недостаток этого средства – это опасно. Выдвижной защитный кожух над основанием пилы защищает от попадания материала сверху и по бокам инструмента. Будьте осторожны при использовании циркулярной пилы, используйте средства защиты глаз, ушей и органов дыхания.

Резка дерева

Набрав в поисковике «новосибирская циркулярная пила» вы увидите, что у дисковых пил есть автоматические тормоза, которые останавливают полотно при отпускании куркового переключателя. Есть модели с функцией сбора пыли, опилок. В магазинах часто продают два типа лезвий: из сверхскоростной стали и с твердосплавными режущими пластинами. Второй дороже, но лучше сопротивляется износу.

Диски из фанеры изготовлены из быстрорежущей стали и имеют до 160 зубьев на лезвие. Гравировка с обеих сторон чистая, образуется меньше пыли. Пильные полотна по фанере используются для резки ламината.

Наружный диаметр

Этот параметр выбора находится в прямой зависимости от размеров кожуха самой пилы. Если взять диск с большим диаметром, то его нельзя будет установить на инструмент с малым диаметром кожуха. Оперирование дисками чрезмерно маленьких размеров также чревато последствиями.

Наружный размер не влияет на скорость обработки, однако определяет глубину распила. В ручном инструменте применяют режущие компоненты с диаметром 130-250 мм.

При большом погружении полотна в поверхность материала увеличивается нагрузка на двигатель. Рекомендуется, чтобы зубья не выступали над плоскостью обработки более 10-20 мм.

Как выбрать диски на циркулярную пилу

Существует множество задач, с которыми может справиться циркулярная пила. Но, к сожалению, для всего спектра работ нельзя обойтись одним пильным кругом. Нужно учитывать ряд факторов, чтобы грамотно подобрать необходимую деталь и добиться поставленной перед ней задачи. Начиная от размеров, заканчивая количеством зубьев и материалом. Неграмотный выбор может привести к поломке инструмента, а иногда и к несчастному случаю.

При выборе обратите внимание на технические характеристики циркулярки, и уже отталкиваясь от этого, нужно подбирать подходящий круг. Некоторые из них увеличивают нагрузку, приходящуюся на двигатель, и могут не подойти для вашего инструмента

Размеры

Многое зависит от типа вашей циркулярной пилы – все указано в инструкции. Но существует зависимость и от типа работы – какой материал будет обрабатываться.

Внешний диаметр. Подбирается по размеру защитного кожуха.
Внутренний диаметр. Зависит от величины силового вала циркулярки.
Количество зубьев. Большое количество зубьев плохо сказывается на скорости резки и нагрузке на двигатель, зато качество и чистота пропила возрастают.
Наклон зуба. Чаще всего круги имеют положительный угол наклона зубьев, что хорошо подходит для продольного распила.
Толщина круга и напайки. Определяет, какой толщины будет пропил. При большей ширине увеличивается прочность, но возрастает нагрузка на двигатель.

Маркировка пильных дисков

Обычно качественная продукция маркируется лазером. Исходя из данных маркировки, можно получить сведения о толщине полотна, внешнем и внутреннем диаметре, количестве оборотов, количестве зубьев.

Например, диск со значениями 190 x 1.8 x 20 мм означает, что диск имеет внешний диаметр 190 мм, толщину напайки 1.8 мм и толщину круга 20 мм. Толщина напайки – ключевой фактор при выборе диска. Умеренная толщина не будет перегружать редуктор, что обеспечит долговечность инструмента. Такой диск хорошо подойдет для распила 40 мм досок.

Материал

Материалом для дисков служит быстрорежущая сталь, иногда хромованадиевая сталь. Такую сталь легируют молибден, вольфрам, ванадий, хром, что значительно повышает прочностные характеристики. Маркировка – CV или HSS.

Круг пильный твердосплавный

Быстрорежущая сталь достаточно прочна, но для некоторых видов работ этого недостаточно. Тогда применяют твердосплавные материалы с маркировкой TC. Диск наполовину состоит из хромованадиевой стали, а зубья из карбида вольфрама, которые на него напаивают.

Алмазная дисковая пила

Для резки камня, бетона и других прочных материалов применяются диски с алмазной напайкой, которую прикрепляют лазерной сваркой. Один из самых прочных типов дисков, позволяющий справляться с материалами, обладающими высокой плотностью.

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

он определяется внутренним размером щитка – диск большого диаметра не подойдет к пиле с меньшим щитком. Основные размеры режущего инструмента для переносных дисковых пил от 130 до 250 мм.

установка пильного диска

Внешний диаметр существенно не влияет на скорость резания, но определяет глубину резания.

При увеличении пропила значительно нагружается двигатель, нагревается металл диска и сама заготовка.

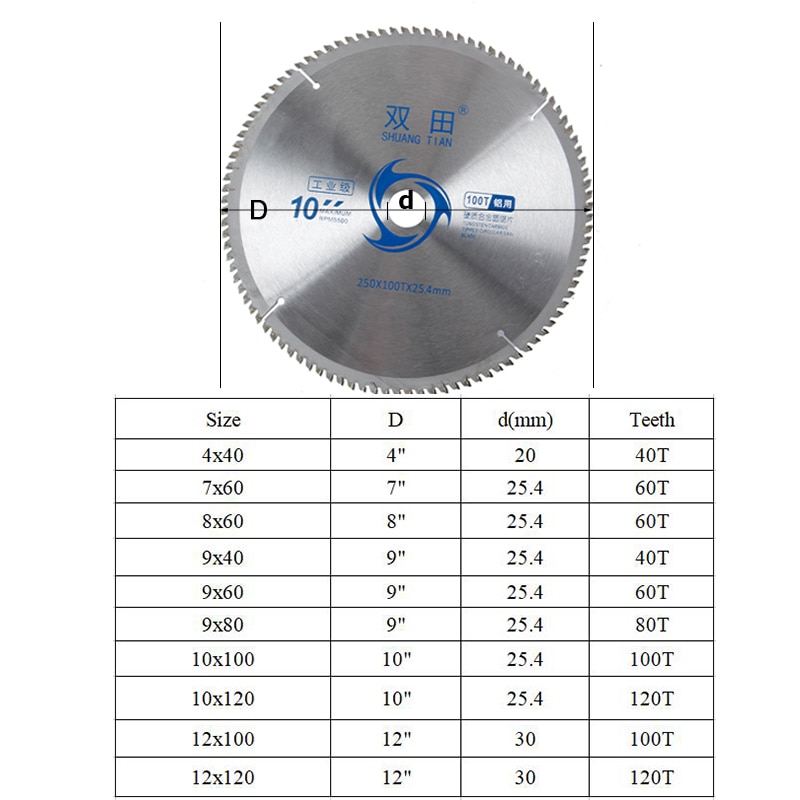

Внутренний, посадочный диаметр

Имеет несколько размеров: 16, 20, 22, 30, 32. Важным параметром является то, что диаметр должен соответствовать размеру вала двигателя на пиле, для которой подбирается полотно. На некоторых моделях дисков есть дополнительные отверстия, которые крепят диск на штифтах.

пильный диск Деволт

В комплекте некоторых дисков идёт специальная переходная шайба под различные диаметры валов.

Количество зубьев на диске

Это влияет на такие параметры, как скорость резки и очистка. С уменьшением количества зубьев скорость обработки увеличивается, условия эвакуации стружки улучшаются, но ухудшается чистота резания. С увеличением количества зубьев рез становится чище, но увеличивается нагрузка на двигатель. Условно по количественному соотношению диски можно разделить на три группы:

большое количество резцов – от 80 до 90 шт.;
среднее количество (40-80 шт.);
небольшое количество (10-40 зубов).

Диски со средним числом резцов относят к универсальным. Они могут обрабатывать мягкую и твердую древесину, делать поперечные и продольные пропилы, могут использоваться для обработки различных изделий из дерева.

Наклон зуба

Определяется отклонением поверхности режущей кромки от радиуса диска. При отклонении к задней части зуба наклон называют отрицательным, при противоположной стороне наклона – положительным.

диск для паркетной пилы

Для продольного пиления более уместно использовать зуб с положительным наклоном, так как во время обработки происходит своеобразный захват материала, что способствует более быстрому резанию заготовки.

На фото хороший и надежный диск Деволт для паркетной пилы.

По наклону зуба делят:

стандартный наклон: угол изменяется от 5 ° до 15°;
положительный и агрессивный уклон 15-20°;
обычный отрицательный угол колеблется от 0 ° до -5°.

Конфигурация зубьев

Каждый тип резака спроектирован и построен для решения конкретной задачи. Подразделяется на:

Плоская фреза – используется для быстрого продольного пиления мягкой или твердой древесины, имеет обозначение FT.
Комбинированный резак – это последовательная смена групп из комбинации четырех сменных резцов (ATB) и одного плоского резака (FT). Комби. Этот тип лезвия обозначен как универсальный из-за его способности выполнять разные виды резов.
Сменный инструмент с большим уклоном – предназначен для резки материала, склонного к растрескиванию, и для тонких поперечных разрезов. Обозначен HiATB.
Сменная фреза – имеет сменный последовательно чередующийся наклон зубьев в ту или другую сторону. Резаки дают однородный и довольно чистый срез. Он используется для поперечных и продольных пропилов в древесине, фанере, OSB, ДСП и композитных панелях, обозначенных символом ATB.
Плоская фреза трапециевидной формы – состоит из следующих друг за другом плоских зубцов. Более высокий резкий под трапецию, нижний – плоский. Применяется для обработки древесины и изделий из дерева, полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.

Толщина диска

Определите фактический разрез. Стандартный размер – 3,2 мм.

пильный диск для паркетки

Чем тоньше диск, тем быстрее он режет. Но хороший рез таким диском можно сделать только поперек древесных волокон.

Тонкие диски, у которых толщина 1-1,5 мм, ставят обычно на аккумуляторные пилы. Под углом такой диск будет пилить плохо.

Лучшие циркулярные пилы: топ-5

Модель зарекомендовала себя одной из лучших как для бытовых, так и профессиональных целей. Подходит для работы с деревом и пластиком. Обладает мощным электрическим двигателем 2 кВт. Подключается к сети 220 В. Угол легко регулируется, предусмотрен плавный запуск, есть защитный кожух для повышенной безопасности. Глубина пропила– 70 мм. Скорость вращения – 4 500 оборотов в минуту.

4. Вихрь ДП-235/2200

Позволяет работать с ламинатом, древесиной, фанерой, листовым и полимерным металлом. Наклон регулируется. Мощность электрического двигателя составляет 2,2 кВт. Предусмотрено использование верхнего кожуха для отвода опилок. Глубина пропила под прямым углом – 85 мм. Скорость вращения – 4 500 оборотов в минуту.

3. Hitachi C10RE

Циркулярная пила на станине из литого алюминия с отсеком для хранения аксессуаров. Есть пылеотвод, колеса для удобной транспортировки. Мощность электрического двигателя составляет 1,6 кВт. Глубина пропила под прямым углом – 73 мм, можно выбрать угол наклона 45 градусов. Скорость вращения – 4 800 оборотов в минуту. Отличается высокой производительностью.

2. Bosch GKS 65

Инструмент от немецкого производителя. Подходит для распила дерева. Отличается высокой точностью резки, а также мощным двигателем 1,6 кВт и легкостью – вес циркулярной пилы – всего 4,8 кг. Скорость вращения – 5 900 оборотов в минуту. Глубина пропила под прямым углом – 65 мм, угол наклона и плавность распила регулируются. Предусмотрена блокировка выключателя.

1. Evolution RAGE 1B

Лидер нашего рейтинга – многофункциональная циркулярная пила с запатентованной технологией Rage, отвечающей за ровность и аккуратность распила. Модель позволяет работать с алюминием, древесиной, сталью, кирпичом, бетоном, камнем, обеспечивая высокую точность и скорость резки вне зависимости от материала. Устойчива к ударам и вибрации. Угол наклона и глубина резки регулируются. Скорость вращения – 3 700 оборотов в минуту. Мощность электрического двигателя составляет 1,2 кВт, глубина пропила под прямым углом – 60 мм. Вес инструмента – всего 5,5 кг. Предусмотрено подключение пылесоса. При работе не выделяется дополнительного тепла, не образуются искры. Модель примечательна отличным соотношением набора функций, качества и цены.

Как выбрать диск для циркулярной пилы

При выборе диска для циркулярной пилы обратите внимание на:

Диаметр: должен точно соответствовать конструкции инструмента, в противном случае работа будет небезопасна и неэффективна. При меньшем размере диска возможно попадание пальцев под защитный кожух, при большем диск просто не установится на пилу.
Частоту зубьев: для мягких материалов подойдет диск с частыми зубьями, это обеспечит ровный и точный рез. Чем меньше зубьев, тем большей твердости материал получится распилить. Среднее количество – 40–80 шт.
Наклон зубьев: для распила дерева – в сторону вращения, для распила металла – в противоположную сторону.
Угол заточки зубьев: положительный (от 15 до 20 градусов) – для дерева, отрицательный (от 0 до -5 градусов) – для металла.
Конфигурацию зубьев: определяется в зависимости от задачи. Комбинированный резец (Combi) – универсальный вариант. Трапециевидный резец (TCG) подходит для обработки цветных и мягких металлов, древесины, а также полимерных материалов. Сменный с увеличенным боковым наклоном (HiATB) – для легко раскалывающихся материалов. Сменный без наклона (ATB) – для обработки композитных плит, фанеры, продольного реза древесины. Плоский (FT) – для мягкой и твердой древесины.
Скорость вращения шпинделя циркулярной пилы: этот параметр определяет допустимый диаметр диска для эффективной работы инструмента.
Назначение: производители предлагают специальные диски для распила различных материалов, как правило, они имеют все необходимые характеристики. Определить самостоятельно остается только внешний и внутренний диаметр. Это существенно упрощает выбор.
