Особенности
Для каждого вида материала существует свое режущее полотно.
Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.
Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.
Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.
Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.
При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:
- угловая и другая сталь – 22 зубца;
- чугун – 22 зубца;
- закаленный материал – 19 зубцов;
- мягкий металл – 16 зубцов.
Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.
- Ширина разреза больше толщины рабочего полотна.
- Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.
- Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
- При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
- Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.
d
Н14
250
265
12,5
0,63
0,80
32
4,0
1,00
24
1,25
20
300
315
0,80
32
1,00
24
1,25
20
1,40
18
1,60
16
Таблица 2 — Размерымашинныхполотен
Размерывмиллиметрах
Источник [ править | править код ]
- ГОСТ 17270-71 — Рамки ножовочные ручные. Технические условия.
- ГОСТ 6645-86 — Полотна ножовочные для металла. Технические условия.( ГОСТ устарел)
| Ножовка по металлу на Викискладе |
ГОСТ Р 53411-2009 Полотна ножовочные для металла. Технические условия
Каждый домашний мастер, которому приходится регулярно выполнять работы по дому, обязательно должен иметь в своем арсенале такой полезный инструмент, как ножовка по металлу. На первый взгляд может показаться, что она ему без надобности, однако это не так. Если призадуматься, то ножовку можно использовать для пиления не только металла, но и других материалов. Эта особенность превращает ее в универсальный инструмент.
На сегодняшний день на рынке представлено большое количество разновидностей ножовок по металлу, поэтому подобрать наиболее подходящую модель большого труда не составляет. Нужно только при выборе подходящего варианта учитывать характеристики инструмента.
Производители выпускают два вида этого строительного инструмента — ручные и электрические ножовки. Первый вариант подходит для использования в любых условиях, ведь она обладает такими важными достоинствами, как малый вес и мобильность. Другим немаловажным преимуществом ручной ножовки является ее доступная цена. Из недостатков можно отметить лишь то, что работа с этим инструментом требует много времени и физических усилий.
Как работать с ножовкой ручного типа
Работа с ручной пилой для обработки металлических сплавов не требует наличия особых знаний и навыков. Но есть определенные правила:
Не забывайте о важности верного расположения туловища мастера относительно участков распила. Рука должна быть согнута под прямым углом, а ступни слегка развернуты
Так можно увеличить устойчивость.
Перед установкой режущего полотна его нужно расправить по ширине рамы. Затем элемент фиксируется с помощью гаек. Правильное закрепление полотна дает возможность избежать всевозможные вибрации при работе. Но чрезмерная фиксация часто приводит к поломке этой детали. Настроить натяжение лучше при самом первом прикручивании гаек.
При распиле инструмент необходимо держать обеими руками. Движения при этом должны быть равномерными и спокойными.
Обрабатываемую заготовку рекомендуется фиксировать специальными тисками. Это позволяет минимизировать вероятность поломки режущего полотна.
Как установить полотно на ножовку по металлу?
Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.
При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.
Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки
Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.
В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.
Быстрорез для стекла. Необычная «швабра» стекольщика
Ленточная пила по металлу. «Болгарка» для серьёзных работ!
Классификация изделий
Полотна для ножовок являют собой узкую полоску, на концах которой имеются два отверстия для крепления к инструменту. Есть три основных критерия их классификации:
- назначение (для ручных/электрических ножовок);
- материал изготовления;
параметры зубьев.
Полотно ручной ножовки по металлу
Деление на группы по первому признаку происходит как у ножовок — выделяют полотна для ручных (механических) и электрических (иногда их называют машинными) инструментов. Размеры рабочих элементов варьируются. Так, для ручных используются полотна длиной 250-300 мм, шириной 12-25 мм, толщиной 0,63-1,25 мм. Пример — полотно отечественного производства из стали Х6ВФ с параметрами 1,25х12х300, которое обойдется покупателю в 30 рублей за штуку.
Параметры пилок для электроинструмента варьируются от 150 мм по длине, до 55 мм по ширине, от 1,25 до 2,5 мм по толщине. Пример — полотно для сабельной пилы HAMMER RS BL 001, параметры которого — 150х19х1,25 мм, а стоимость — 100 рублей за штуку.
Еще одно отличие пилок для ручных и сабельных пил — количество отверстий для крепежа. У первых их два, у вторых — одно.
Полотно для электроножовки
Второй критерий классификации — материал изготовления полотна. Выделяют изделия из сталей:
- углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS); например, Bosch HCS TF 350 M 408 мм GFZ за 1400 рублей;
- быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS); Gross HSS 18TPI 300 мм — 160 рублей за пару;
- биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM); Gross Variozahn 300 мм BIM от 300 рублей за пару.
Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.
Размер зубьев для ножовок по металлу составляет 2-2,5 мм. Данный параметр считается «мелким», поскольку есть изделия с более крупным зубом (например, у пилок для дерева он составляет 4-6 мм).
Международная стандартизация предусматривает иной принцип деления полотен. Так, в расчет берется количество зубьев, приходящихся на 1 дюйм пилки. Данная цифра приводится в маркировке перед буквами PPI (points per inch — «остриё на дюйм») или TPI (формула «PPI – 1»). Чем число больше, тем более мелкий зуб представлен на данном полотне.
При выборе изделий для ножовки пользователю не придется долго гадать — большинство известных пилок имеют шаг зубьев 18 или 24. Так обозначается брендовая продукция для строительства (например, Standart 24 TPI 300 мм, полотно Kraft-Flex 18 TPI от производителя Kraftool).
Основная классификация полотен к ножовке по металлу составляется на основе приведенных критериев
Важно знать — наличие разведенных зубьев приветствуется, если пользователь ожидает комфортную работу без пауз и поломок инструмента. Теперь о том, как полотно ножовочное правильно установить в ручном или электрическом инструменте
Это интересно: Тонкости процесса шпаклевки потолка — излагаем главное
Как ставить полотно на ножовку по металлу
Полотно в ножовки по металлу вставляется зубом вперед (ну и, естественно вниз), чтоб рабочее движение при котором и осуществляется пиление было «вперед».
Отверстия полотна либо одеваются на особые выступы на раме ножовки, или (как выполнено в русских еще моделях – таковой метод мне нравится больше, у него выше твердость) вставляется в прорезь, в какой фиксируется шплинтами, в моей ножовку они издавна утеряны – я использую обрезки гвоздиков.
после чего винтом полотно натягивается. Лично я обычно кручу винт («сколько вертится» – до упора. разорвать полотно никогда не выходило, а при слабенькой натяжке работать не комфортно – пилка «гуляет»)
Чтобы раз и навечно уяснить как верно вставлять полотно в ножовку по металлу, необходимо осознать механизм работы самого полотна и его метод резки.
Итак вот полотно скребёт своими зубьями металл, каждый небольшой зубчик соскребает чуток, чуток металла, а потому что их несколько 10-ов, то с каждым проводом полотна идут осязаемое углубление, что и именуют резом.
Итак вот полотно по металлу имеет направление зубьев в одну сторону, это изготовлено для того, чтобы зубчикам легче было скрести металл.
В силу таких особенностей полотно устанавливается только зубьями от себя, потому что при резке усилие работника прикладывается когда ножовка направляется в направлении от себя, а когда ворачивается, усилие снимается.
Другими словами принцип ратфиля, потому зубья инсталлируются от себя, от ручки ножовки.
Сейчас по поводу натяжки, полотно должно быть натянуто очень очень, но затягивать регулировочный барашек необходимо рукою, если использовать рычаг либо ключ, но можно полотно просто порвать, и естественно необходимо смотреть, чтобы само полотно стояло совершенно ровно, без прокрутов и перегибов, если вдруг ножовка уже опытная и полотно становится в ней неровно, необходимо или убрать этот недостаток, или достигнуть наибольшего ровненького полотна в ножовке – по другому, вы просто будите выламывать зубья, а полотно будет нагреваться и застревать в резе!
Полотно для ножовки по металлу — один из самых недолговечных частей из всего ассортимента расходников к инструментам. Естественно почти все находится в зависимости от технологии работы с металлом и способностей использования ножовки, но сначала необходимо уметь сделать верный выбор полотна. Сейчас, мы побеседуем о выборе и видах, также узнаем как с лёгкостью поменять ножовочное полотно.
Для чего нужны ножовки ручные по металлу
Ручные ножовки по металлу предназначается для распиливания металлических материалов. Это не единственное назначение инструмента, так как он зарекомендовал себя хорошо по отношению к таким материалам, как пластик, ДСП, пенопласт, пенополистирол, оргстекло, керамика, ламинат.
Рассматриваемая пилка для распиливания металла – это очень нужный инструмент в хозяйстве, ведь при отсутствии болгарки, он всегда может помочь в сложившейся ситуации – отпилить шляпку окислившегося болта или перепилить стальную проволоку. Большим недостатком такого инструмента является большая затрата физической силы и времени. Наличие мелких зубцов отражается на времени достижения результата. Для получения результата от мастера требуется приложение не только титанической силы, но еще и терпение. Итогом продолжительной и упорной работы инструментом является максимально-точный результат, который порой превосходит рез болгаркой.
Важно обратить внимание! Линия разреза ножовкой по металлу ручной получается максимально тонкой, что связано с присутствием мелких зубьев в конструкции полотен
Выбираем полотно для ножовки
Не забывайте уделить внимание и зубчикам на полотне, оно не должно иметь любых трещин, сколов или коррозии. Чем больше зубчиков на один дюйм, тем легче прибор в использовании и быстрее происходит процесс распиливания
Согласно нормам количество зубьев на один дюйм может быть 18, 24 или 32 штуки.
Гост ножовок по металлу разделяет такой инструмент на 3 типа:
- Одинарные, с расстоянием между штифтами 250 мм, общая длина полотна не больше 265 мм;
- Одинарные, с расстоянием между штифтами 300 мм, общая длина полотна не больше 315 мм;
- Двойные, с расстоянием между штифтами 300 мм, общая длина полотна не больше 315 мм.
Разновидности ножовок с натяжным полотном
Ножовки с механизмом натяжки полотна отличаются в первую очередь типом самого держателя:
- Литой держатель
- Полый держатель
- Цельнометаллический литой держатель – признак профессионального инструмента. Главным преимуществом этого типа держателей является высочайшая прочность. Литой корпус пилы не будет пружинить и деформироваться во время работы, что позитивно отражается как на качестве распила, так и долговечности пильного полотна.
- Полый держатель – характерная особенность бюджетных пил. Такие ножовки изготавливаются из сортового металлопроката прямоугольного или округлого сечения. Разумеется, и среди пил с полым держателем можно найти весьма прочные решения. Но при высоких усилиях резания полый профиль держателя непременно будет пружинить, из-за чего уменьшается натяжение полотна со всеми вытекающими отсюда последствиями.
Ножовки по металлу с цельным литым держателем обходятся весьма недешево. Многие покупатели недоумевают, когда две практически одинаковых с виду ножовки имеют разницу в цене в 2-3 раза, а может даже и больше. А неграмотные продавцы объясняют ценовую политику «известностью бренда».
В подобных случаях нужно обратить внимание на сам держатель. Если он литой, то пилу можно смело использовать для порезки высокопрочных марок стали и сплавов
Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки. В таких пилах полотна редко лопаются и меньше тупятся.
Если держатель полый, то ножовка годится лишь для порезки заготовок из цветных металлов или сплавов (медь, алюминий, бронза, латунь и пр.). В некоторых случаях пилу с пустотелым держателем можно использовать для порезки заготовок из простенькой углеродистой стали.
Как выбрать ножовку по металлу, если иходить из типа рукоятки.
Правила и особенности работы с ножовкой по металлу
Для работы с ножовкой по металлу не нужно обладать специальными навыками и умениями. Однако при эксплуатации инструмента следует придерживаться определенных правил.
Перед тем как осуществлять распил заготовки, необходимо правильно вставить полотно по металлу для ручной ножовки. Предварительно его нужно расправить по ширине. Затем торцы полотна устанавливаются на посадочные места и фиксируются при помощи гаек. Правильное закрепление исключает вероятность возникновения вибраций в процессе использования инструмента. Режущий элемент должен звенеть от щелчка как гитарная струна. Однако не следует чрезмерно затягивать гайки, так как это может привести к поломке.
Обратите внимание! Оптимальное натяжение полотна определяется при первом прикручивании его к раме без последующего вмешательства. Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков
Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез
Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков. Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез.
Для работы с ручной ножовкой по металлу не понадобятся специальные навыки и умения.
Разрез заготовки под прямым углом поперек металла осуществляется в исключительных случаях. При этом ровность реза будет определяться наименьшим углом наклона.
Для удобства и безопасности использования ножовки мастеру требуется принять правильную позу. Для хорошей устойчивости при выполнении распила ступни должны быть слегка раздвинуты. Руку с ножовкой необходимо держать под прямым углом. Нужно следить, чтобы движения были спокойными и равномерными. Первое движение производится с небольшим усилием, что позволяет режущему полотну войти в заготовку, а не скользить по линии реза.
Размах движений при выполнении реза должен быть максимальным, доходить до краев заготовки. Нельзя допускать, чтобы дуга ножовки соприкасалась с обрабатываемой деталью. Не следует использовать лишь один участок режущего полотна, поскольку оно быстро выйдет из строя. Дуга должна располагаться ровно, без наклона в разные стороны.
Обратите внимание! Заточка ножовок по дереву и металлу не выполняется, поскольку у такого инструмента полотна оснащены мелкими резцами, после истирания которых необходимо заменить расходный материал. Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках
Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках.
Как ставить полотно по металлу
Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:
- Резьбовое
- Рычажное
При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.
Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.
При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки. Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне
Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу
Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.
Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.
Изготовление
Самодельную ножовку из металла может сделать любой человек без практических навыков
Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей
Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.
Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью
Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах
Принципы выбора полотна
Важно правильно выбрать наиболее подходящий вариант исполнения изделия к конкретным эксплуатационным условием. Если поверхность не обладает требуемыми свойствами, то она не прослужит в течение длительного периода
Критериями выбора можно назвать нижеприведенные моменты:
Наиболее важным критерием выбора можно назвать расстояние между двумя крепежными отверстиями. У некоторых инструментов этот показатель может меняться благодаря специальному устройству.
Следующий критерий выбора заключается в прочности разрезаемого металла. Если работа предусматривает резание распространенных мягких сплавов, к примеру, меди или алюминия, то выбирается изделие с наименьшей твердостью поверхностного слоя. Сталь Х6ВФ весьма распространена, у полотен импортного происхождения применяется маркировка HCS. Также можно проводить обработку прочных металлов, для которых подходит полотно ножовочное из быстрорежущей стали, импортная маркировка HSS,
Учитывается также и толщин разрезаемого металла и качество, которое нужно достигнуть после обработки. За рубежом определяющим критерием становится показатель PPI – число вершин зубьев, приходящихся на дюйм длины
Для обеспечения высокого качества требуется PPI более 24, если в приоритете производительность, то выбирается вариант исполнения с показателем менее 24.
При выборе уделяется внимание качеству разведения режущей кромки. Этот параметр должен соответствовать нормам, которые устанавливаются в ранее приведенном ГОСТ
Выделяют три основных варианта исполнения: разведение по каждому, через один зуб или по двум смежным.
Принципы выбора полотна
Критериями выбора служат:
- Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
- Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
- Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
- Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.
На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.
При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

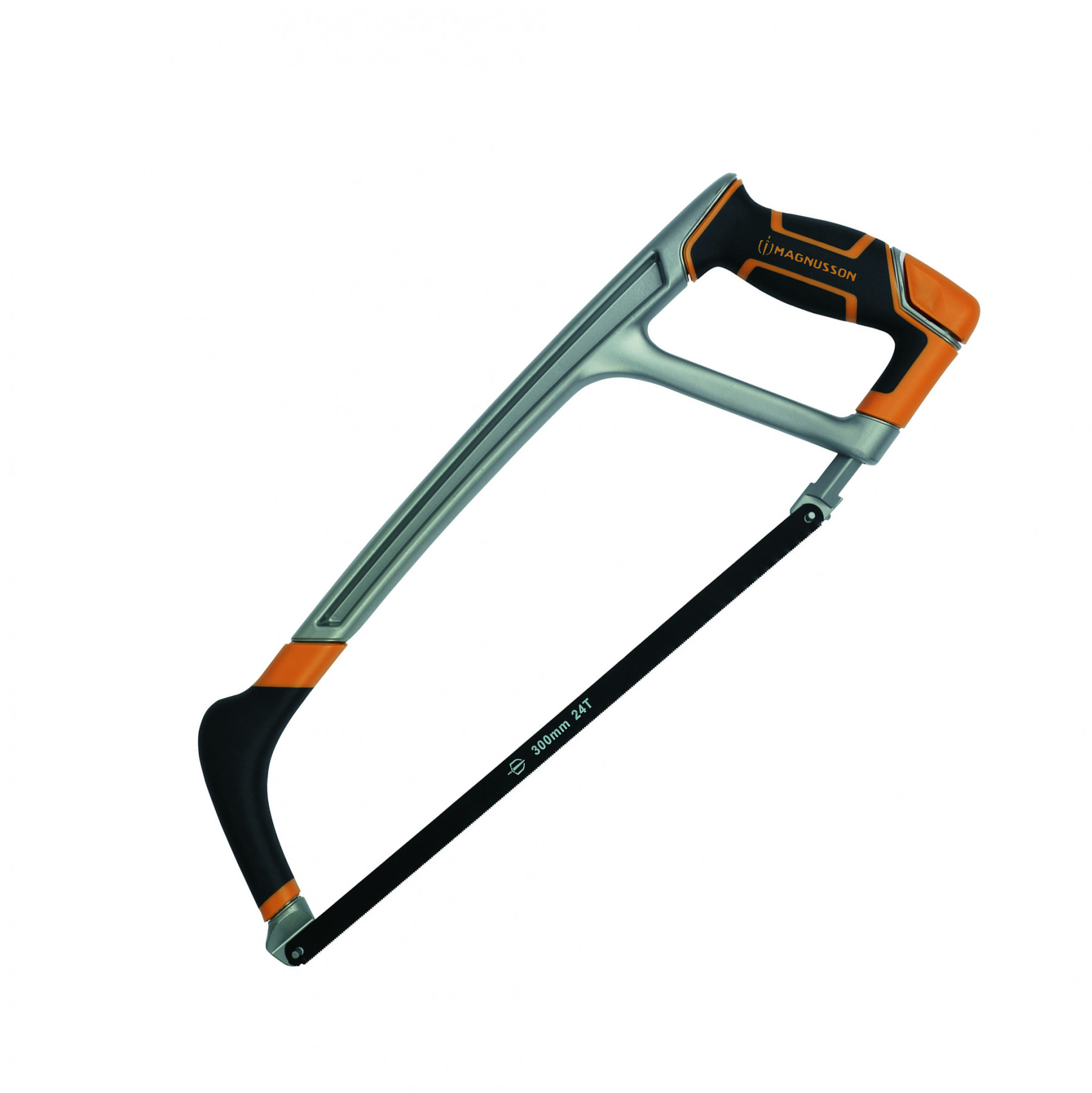

Конструкция ножовки по металлу
Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.
Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.
Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.
Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.
Принципы выбора полотна
Критериями выбора служат:
- Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
- Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
- Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
- Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.
На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.
При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера
Конструкция ножовки по металлу
Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.
Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.
Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.
Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.
Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка
Какую ножовку лучше купить
При выборе ножовки нужно особенно внимательно относиться к таким деталям. К примеру, нельзя использовать пилку для дерева при обработке металла. Как минимум, полотно придет в негодность, и уж точно не справится с поставленной задачей. В то же время специальная ножовка по металлу справится и с пластиком, и с деревом, и с керамикой, но обойдется она дороже.
Прямозубые полотна применяются только для поперечного распила. Если нужно пилить заготовку вдоль, то нужны наклонные резцы.
Зубья пилки по дереву могут быть крупными, средними и мелкими, с разным количеством резцов на дюйм:
- Пилу на 3-6″ используют для толстой древесины;
- Зубцы с шагом 3-3,5 мм распиливают средние заготовки;
- Мелкие детали обрабатывают пилками с шагом зубьев 2-2,5мм.
Закаленные зубья дольше сохраняют остроту и качественно режут любой материал, но повторно точить их нельзя.
Главное условие комфортной работы – хорошая рукоять. Захват должен быть крепким, без скольжения. Лучшая ручка – двухкомпонентная, со вставкой из резины.
Цена сменных полотен – еще один немаловажный фактор для тех, кто работает с инструментом на постоянной основе. Стоимость некоторых фирменных лезвий неоправданно завышена.
