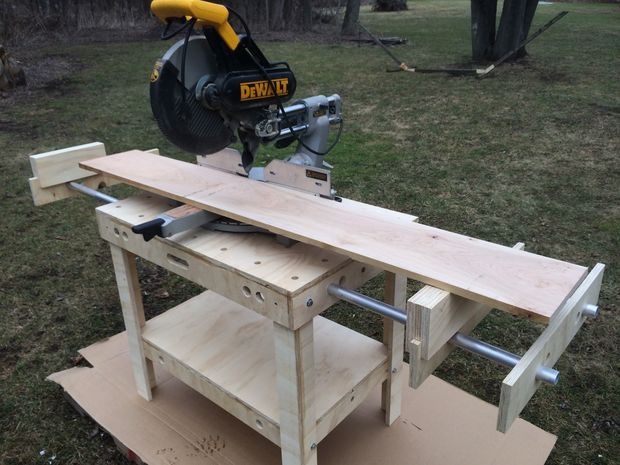

Подставка для пилы своими руками

Сделайте передвижные упоры

Обусловьте ширину передвижного упора G для торцовочной пилы, измерив расстояние от фронтального края 1-го из расширений до фронтальной стороны упора на столике станка. Ширина передвижного упора Н для долбежного станка определяется расстоянием от фронтального края расширения до центра долота. Определите расстояние от центра столика до внутренней стороны стойки D, наиблежайшей к основанию-платформе, чтоб найти длину передвижных упоров. Выяснив размеры, выпилите летали из 19-миллиметрового материала.

Потом при помощи пильного станка с пазовым диском изберите шпунты глубиной 3 мм с обеих сторон каждой детали на расстоянии 60 мм от фронтального края и сделайте сверху и снизу вдоль каждого торца пылезащитные фальцы сечением 3×3 мм. Сейчас выпилите из жесткой древесной породы и острогайте две направляющие рейки I размерами 11x19x305 мм.

Определите расстояние от выступающего торца верхней полки Е до внутренней стороны стойки D, наиблежайшей к основанию-платформе, и опилите направляющие рейки до таковой длины. Вклейте их в шпунты передвижных упоров, выровняв торцы с плечиками пылезащитных фальцев, как показано на рисунке. Примечание. Аля долбежного станка с фронтальным зажимом заготовок, может быть, будет нужно сделать на передвижном упоре вырез, позволяющий сдвигать упор к центру столика.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

• электрорубанка;ручного фрезера;электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

https://youtube.com/watch?v=sInaQ1YPVKwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• 1poderevu.ru
• dekormyhome.ru
• okarkase.ru

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

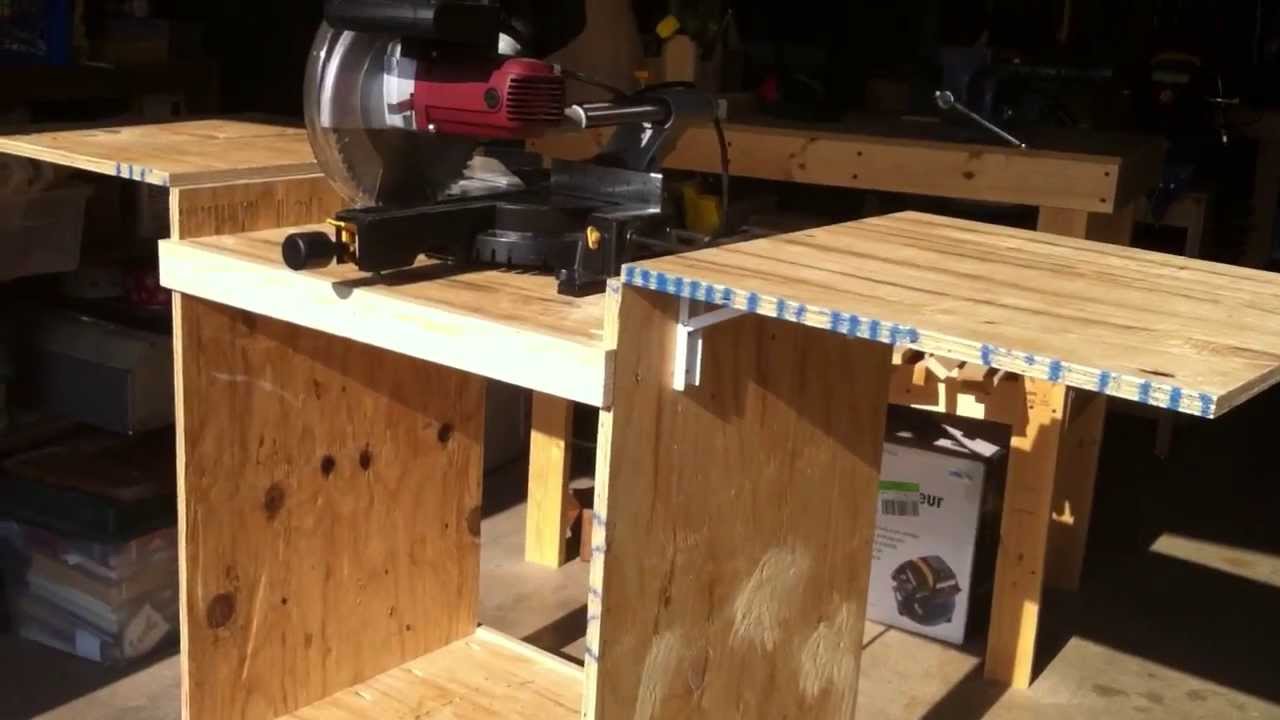

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Сначала изготовьте панели для платформы

1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.

Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.

2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер

равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.

3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.

4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.

Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.

5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.

6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Подготовка к изготовлению стола

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

1. Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.

   Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.

2. После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
3. Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
4. Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
5. Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
6. Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
7. Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
8. По меткам делаются сквозные отверстия.
9. Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
10. Крепим их к изделию столярным клеем, прижимая струбцинами.
11. Боковые ребра изготавливаются и крепятся точно так.
12. Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
13. Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
14. Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
15. Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
16. Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
17. Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Закрепление ручной пилы

Перед тем как закрепить циркулярку с внутренней стороны конструкции, необходимо изучить варианты крепления. Есть несколько способов как ее приспособить, при помощи брусков с саморезами или болтов М4. В первом случае не нужно сверлить дополнительные отверстия. Второй способ надежный и быстрый.

Крепят пилу разными способами

Любая циркулярная пила, в том числе модель Интерскол, Макита, требует внимательного обращения. Чтобы не получить во время работы травму, надо следить как стоит пильный стол. Перед каждым включением циркулярки проверять надежность закрепления. При распиле материала запрещается удерживать его руками, можно травмировать пальцы. Если пила наткнется на сучок или неровность в древесине, есть опасность, что дерево отскочит в лицо. Работать необходимо в защитных очках, чтобы не повредить глаза.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Устройство рабочего стола

Перед тем как сделать стол для циркулярной пилы своими руками, надо ознакомиться с устройством конструкции.

Каркас

Каркас является основой конструкции. Рекомендуется изготавливать его металлического профиля. Идеально подойдет сталь или алюминий. Размеры каркаса могут быть разными, все зависит от количества свободного пространства в помещении и габаритов используемой пилы.

Если придется часто распиливать большие деревянные листы, лучше делать стол побольше.

Боковые расширения

Иногда люди сталкиваются с ситуациями, когда нужно расширить рабочую поверхность. Чаще всего такое может понадобиться при работе с габаритными изделиями, которые не помещаются на столе. В таком случае придется прикрепить к конструкции специальные боковые расширения. Они могут изготавливаться из древесины, пластика или железа.

Рекомендуется использовать боковые расширения, которые можно было бы отсоединить или свернуть в любое время. Например, можно сделать, чтобы они опускались по бокам столика.

Боковые упоры

Некоторые люди сталкиваются с проблемой, что стол сильно шатается во время работы пилы. Чтобы он дольше простоял, придется встроить дополнительные боковые упоры. С их помощью удастся сделать конструкцию устойчивой, чтобы она перестала шататься.

Прижимные пластины

На столе должны обязательно присутствовать прижимные пластины. Их изготавливают из металлического профиля. Такие прижимы дополнительно оснащают механизмом для более прочной фиксации. Фиксируются пластины с обеих сторон рабочей поверхности. Таким образом удастся надежнее прикрепить их к столу.

Конструкция станины для пилы

Стусло для циркулярной пилы.

Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине — это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.

Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.

Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.

Нюансы, которые необходимо учесть

Конструкция циркулярной пилы.

2-ой параметр для выбора пилы — это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.

При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик — плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.

Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

• жёсткость (стабильность) системы;
• ровная, гладкая плоскость стола;
• безопасное закрепление пилы;
• присутствие ограждения от разрезающего диска;
• свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

https://youtube.com/watch?v=E-Id0wIrMys

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Чертежи и размеры

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

• величина мастерской;
• собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
• размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека

Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Возможные ошибки и полезные советы

Основные ошибки:

• выбран слабый материал, непрочные крепления, недостаточно поперечных связей – через некоторое время конструкция начнет расшатываться;
• использован неподходящий материал для рабочего стола – слишком тонкий, склонен к короблению (тонкая фанера, лист оцинковки не подходят);
• слабо или на слабом основании закреплена сама циркулярка. При работе она может изменить положение или совсем выпасть;
• не предусмотрен свободный выброс опилок. Через короткое время пространство забивается, двигатель перегревается;
• трудный доступ к выбору опилок из-под станка, это неудобно;
• неточно или недостаточно выбран пропил в рабочем столе под пильный диск. Диск при работе трется о край стола, или невозможно наклонить пилу для пиления под углом;
• неудобен доступ для включения.

Если доступ к кнопке затруднен, её фиксируют во включенном положении, а режим вкл/откл включают, вставляя и вытаскивая вилку из розетки. Хотя это с электротехнической точки зрения неправильно, так как при разъеме образуется искра.

Как вариант, возможна установка выносного выключателя.

Если планируется использовать пилу как в ручном, так и стационарном режиме, должна быть возможность удобного монтажа/демонтажа пилы. В таком случае одну сторону рабочего стола можно закрепить на петлях, а вторую на надежных фиксаторах. Подняв рабочий стол на петлях, можно легко снять или поставить ручную циркулярку.
