Подъемный механизм для циркулярки своими руками

Введение

Станок состоит из трех основных конструктивных элементов:

  • основание;
  • распиловочный стол;
  • параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упораДостоинства и недостатки
Крепление в двух точках (спереди и сзади)Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного столаДостоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Что потребуется для изготовления фрезерного лифта

Для того чтобы самостоятельно сделать свой фрезерный лифт, вы должны подготовить следующий набор расходных материалов, инструментов и технических устройств:

  1. непосредственно сам ручной фрезер, с которого необходимо демонтировать ручки;
  2. электрическая дрель;
  3. стандартный автомобильный домкрат (если подъемный механизм приспособления будет домкратного типа);
  4. лист металла или текстолита;
  5. деревянные бруски квадратного сечения;
  6. алюминиевый профиль;
  7. листы фанеры и ДСП;
  8. направляющие, изготовленные из металла;
  9. резьбовая шпилька;
  10. набор отверток различного типа и размера, гаечные ключи и плоскогубцы;
  11. сверла различных диаметров;
  12. болты, винты, гайки и шайбы различных размеров;
  13. эпоксидный клей;
  14. угольник, линейка, измерительная рулетка.

От фрезера вообще можно использовать только двигатель и стойки, особенно если инструмент не отличается высокой точностью хода по телескопическим направляющим

Конструкция станины

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

  • Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
  • Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
  • Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
  • Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики. 3–4 тыс. оборотов в минуту будет достаточно.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Расширение функционала

коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.

Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.

Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.

Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

Торцовочная пила из дисковой пилы

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

Торцовочная пила состоит из нескольких обязательных элементов

  • сам диск для распилов;
  • ручка, для того чтобы держать и направлять инструмент;
  • двигатель;
  • подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Особенности стола для циркулярной пилы

Сделать стол для циркулярной пилы своими руками очень просто, особенно если у вас имеется хотя бы небольшой опыт столярного дела. Опытные мастера могут собрать его даже без схем. Состоит конструкция из двух основных частей:

  • ножки;
  • гладкая рабочая поверхность (столешница).

Дополнительные отделы в виде ящиков не обязательны, но при желании можно создать и такие проекты.

Стол для торцовочной пилы своими руками нужно делать максимально прочным. Так как чем больше мощность инструмента, тем большая нагрузка ляжет на поверхность. Обязательно учитывайте этот факт при выборе материала и места для его установки. Зная, как сделать стол для циркулярной пилы, вы сможете хорошо сэкономить денежные средства и порадовать себя более удобным применением инструмента.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

  1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
  2. Шуруповерт.
  3. Шлифовальный станок.
  4. Болгарка (Угло-шлифовальная машинка).
  5. Электролобзик.
  6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

  1. ЛДСП.
  2. Фанера.
  3. Массив сосны.
  4. Стальная трубка с внутренним диаметром 6-10 мм.
  5. Стальной стержень с наружным диаметром 6-10 мм.
  6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
  7. Саморезы.
  8. Столярный клей.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

  • из уголков делают прямоугольную раму;
  • к ней приваривают четыре ножки по углам нужной высоты;
  • на высоте около 200 мм от их нижнего края делают обвязку из уголков;
  • на верхней раме монтируют вал;
  • фиксируют на одной его стороне ведомый шкив, а на другой – диск;
  • изготавливают и прикрепляют к станине стол с подъемным механизмом;
  • на нижней раме делают площадку из уголков или листового металла под электродвигатель;
  • на валу мотора фиксируют ведущий шкив;
  • надевают ремень на шкивы;
  • на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
  • с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
  • подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Изготовление стационарной циркулярки своими руками из дисковой пилы

На первом этапе надо определить основные технические характеристики. Начинают с уточнения параметров заготовок и объёмов работ. Если предполагается обработка древесины (без распиливания брёвен), достаточно рассчитывать на толщину среза до 5−9 см. Частоту вращения диска стационарной циркулярной пилы выбирают в диапазоне 4−5 тыс. об/мин.

Мощность электромотора советуют ограничить 1−1,2 кВт, чтобы не увеличивать потребление энергии

Однако надо обратить внимание не серийные изделия. В моделях бытового класса устанавливают силовые агрегаты от 1,4 кВт и более

Это позволяет выполнять сложные операции без чрезмерных нагрузок на технику. Дополнительным плюсом будет продление долговечности циркулярного станка по дереву, сделанного своими руками.

Важно! Обязательно надо учесть особенности сети: напряжение, количество фаз, параметры электропроводки.

Создание чертежей и изготовление своими руками стола для циркулярки

Конструкторскую документацию надо подготовить в обязательном порядке. Не нужно точно соблюдать все требования профильных инженерных стандартов. Однако простейшие чертежи «от руки» помогут правильно подготовить отдельные компоненты и выполнить сборку стационарной циркулярной пилы без ошибок. На их основе получится быстро написать список необходимых приобретений: деталей, инструментов, расходных материалов.

Комбинированное оборудование – стационарная циркулярная пила и фуганок

Для изготовления таких конструкций можно применить древесину твёрдых пород. Её обрабатывать проще, чем металл. Стол циркулярный своими руками делают по высоте будущего пользователя. Надо уточнить габариты с учётом личных предпочтений и максимальных размеров обрабатываемых заготовок.

Установка двигателя, вала, подъёмного механизма для циркулярки

Проще всего взять для основы ручной электроинструмент. В этом варианте основные функциональные узлы сделаны с применением фабричных технологий. Это позволяет без лишних трудностей обеспечить высокое качество обработки, надёжность и безопасность.

Самодельный стол для ручной циркулярной пилы (сборочная схема)

Если выбран вариант с применением отдельных комплектующих, надо обратить внимание на следующие важные детали:

  1. Сделать качественный вал и шкивы вместе с ремнями привода самому будет сложно. Проще приобрести готовые изделия хорошего качества.
  2. Аналогичным образом поступают при определении с механизмом подъёмного устройства. С его помощью перемещают диск либо столешницу с одновременным сохранением прямого угла между осевыми плоскостями этих частей.
  3. Электродвигатель для циркулярной пилы лучше выбрать с питанием от сети 220 V для простоты подключения. Его монтируют на резиновых подушках для снижения уровня вибраций. Следует продумать эффективную защиту от пыли, но не преграждать доступ воздуха для охлаждения.

Монтаж электрических компонентов

Сборку этих частей циркулярной пилы стационарной своими руками выполняют при отключённом питании. Специальными мероприятиями блокируют случайную подачу тока в рабочие цепи. Для создания более совершенных конструкций применяют:

  • плавный пуск электромотора;
  • защиту силового агрегата от перегрузок (по температуре);
  • системы торможения;
  • дополнительные аварийные выключатели и блокировки.

Простейший вариант подключения двигателя к сети 220V

Особенности изготовления циркулярной пилы своими руками с двигателем от стиральной машины

Эти моторы не отличаются высокой мощностью. Поэтому придётся применить передаточный механизм, увеличивающий крутящий момент на оси диска.

Функциональный станок можно собрать из подручных средств за несколько часов

Для закрепления опорной планки в нужном положении автор проекта применил две струбцины. Из ДСП от старой мебели сделан достаточно прочный корпус. Внутри закреплён двигатель с ременным приводом на стандартный диск.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

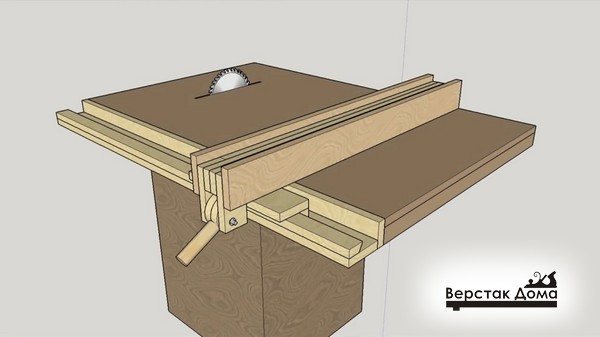

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

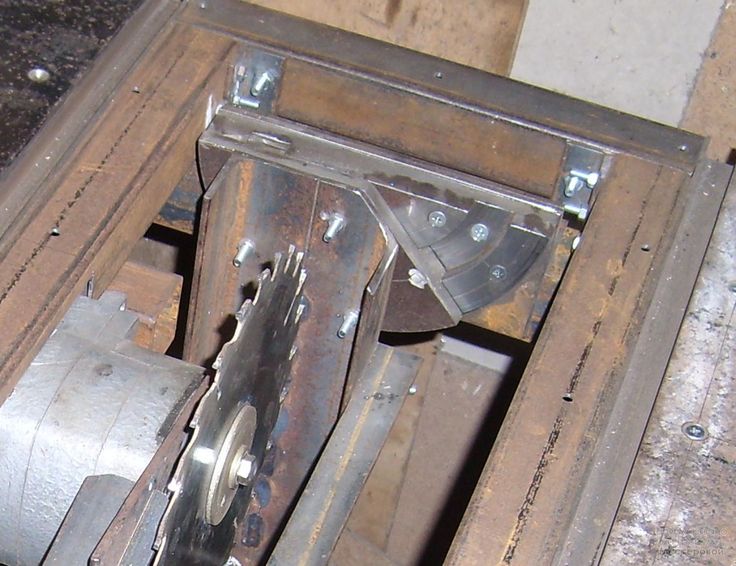

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу. Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок. В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Изготовление верстака

  1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
  2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
  3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
  4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
  5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
  6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
  7. Фиксируем пилу снизу.
  8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
  9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Как Установить Циркулярку В Стол

Процесс производства стола для циркулярной пилы в кустарных условиях

Если хотите выяснить, как сделать стол для циркулярной пилы

своими силами, то читайте статью.

Здесь рассказывается о материалах, которые потребуются в течении работ, и об главных шагах процесса, направленного на создание обычной, однако многофункциональной конструкции.

Материалы и инструменты

Циркулярная пила – «серьезный» инструмент, пользуясь которым необходимо соблюдать технику безопасности.

Самодельный стол, который используются как подставки для инструмента, дозволит проводить всякую ручную работу с большей точностью и с наименьшей травмоопасностью.

До того как сделать стол, необходимо предназначить время кропотливому планированию его конструкции.

Желательно сделать подробный чертеж, содержащий заблаговременно рассчитанные размеры будущей «подставки».

Столешницу, на которую потом возможно устанавливать пилу, следует делать или из металла, или из дерева лиственных пород. От использования смолистой древесной породы лучше отрешиться.

Габариты столешницы следует выбирать таким макаром, чтоб они соответствовали планируемому сгустку распиловки.

Как основания лучше использовать из дерева ножки. Пластик, даже крепкий и высококачественный, использовать не имеет смысла, потому что он является не самым надежным материалом для производства пильного стола.

Чтоб изготовленный стол «функционировал» по полной программе, его следует оборудовать металлическими направляющими, способными перемещать материал под пилу, точнее, под ее рабочее лезвие.

Лучший размер станины, подходящей для проведения большинства типовых распиловочных работ, составляет 100 20 на 100 20 см.

Если хотите сделать собственный стол широким и длинноватым, то похлопочите о дополнительных упорах, которые будут поддерживать его конструкцию.

Этапы изготовления

Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.

Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).

Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.

Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.

Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.

Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.

Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.

Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.

Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.

Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.

А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

  • Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

  • Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
  • Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

  1. Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
  2. Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
  3. Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Распиловочный стол своими руками из ручной циркулярной пилы

Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы. Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел). Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм. Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм. Взял 40 конфирматов, две металлические линейки по 500 мм.

Приступил к работе. Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм. Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.

Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю. Дальше фрезернул дорожки под линейку.

Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.

Дальше взялся за параллельный упор. Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм. Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом. К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу. А вот с креплением решил заморочиться. Для реализации мысли, нужен был кусок алюминия.

Где взять кусок алюминия? Отпилить от диска.

Взял не нужную струбцину…позаимствовал нужные для меня части с нее.

Нарезал резьбу в болванке.

Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.

Получилось очень удобно…не сильно хуже заводских быстросъемных упоров. Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.

Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно. Циркулярка сейчас стоит на базе 160-того диска…это конечно мало. На данный момент толщина пропила составляет 37 мм.

Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска. Обязательно это будет циркулярка с расклинивающим ножом. Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.

Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами. В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно. Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.

Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com

Требования к безопасности работ

Одной из причин травматизма при работе циркуляркой является захламленность рабочего места.

Также важно следить за устойчивостью, прочностью всех элементов конструкции, а при разбалансировке — применять меры к устранению проблем. Перед включением пилы нужно убедиться, что она хорошо закреплена

При необходимости — подкрутить саморезы/болты

Перед включением пилы нужно убедиться, что она хорошо закреплена. При необходимости — подкрутить саморезы/болты.

Категорически запрещено держаться за материал близко к месту распила! Это чревато отскакиванием сучков, стружки в глаза или на открытые части тела. Обязательно надевать очки перед работой и одежду с длинным рукавом.

Самостоятельное изготовление стола под циркулярную пилу — не такая уж сложная задача, как может показаться. Если под рукой есть хороший материал, его параметры выбраны правильно, а мощность инструмента варьируется от 500 до 1000 Вт, вышеописанная инструкция станет основой работы.

Не стоит забывать, что на каждом этапе изготовления стола необходимо проверять точность собственных действий. Иначе, при возникновении отклонений в размерах или деформации ножек при стяжке ребер жесткости, восстановить устойчивость будет очень сложно. Тем не менее, изготовление стола для циркулярки своими руками — вполне реальная задача на пару часов, с которой справились уже тысячи людей.
